Модели стиральных машин Vestel отличаются компактной компоновкой и плотной посадкой узлов, что требует аккуратности при разборке. Независимо от модификации, внутреннее устройство машин этого бренда подчинено общей логике: бак с барабаном закреплён на амортизаторах, а доступ к ключевым компонентам возможен через заднюю, верхнюю и переднюю панели.
Перед началом разборки отключите питание, перекройте подачу воды и слейте остатки жидкости из сливного фильтра. Удобнее работать при полностью отсоединённой машине. Сначала снимается верхняя крышка: открутите два винта сзади и сдвиньте панель назад. После этого открывается доступ к модулю управления, противовесу и патрубкам подачи воды.
Фронтальная панель крепится винтами под люком и на торцах корпуса. Чтобы до них добраться, нужно снять манжету: ослабьте фиксирующую пружину снаружи и аккуратно заправьте резину внутрь бака. Затем открутите винты замка люка и отсоедините разъёмы.
Для демонтажа барабана потребуется снять заднюю стенку, отстегнуть ремень, отключить проводку от двигателя и ТЭНа. Бак может быть неразборным – в этом случае для замены подшипников придётся распиливать корпус по шву и затем герметизировать его после сборки. У моделей Vestel бак часто закреплён с помощью пластиковых фиксаторов, которые следует выжимать поочерёдно, не применяя чрезмерную силу.
Не забывайте: перед каждой операцией делайте фото разъёмов и креплений – это упростит обратную сборку. При работе с электронным модулем используйте антистатический браслет, чтобы не повредить платы. Следует избегать повреждений хрупких пластиковых направляющих и патрубков, особенно в области дозатора и дренажной системы.
Как снять верхнюю крышку стиральной машины Vestel
Отключите машину от электросети. Убедитесь, что сетевой шнур вытащен из розетки, чтобы исключить риск поражения током.
Открутите два винта, расположенных на задней панели в верхней части корпуса. Для этого используйте крестовую отвертку. Винты могут быть слегка закручены с усилием – придерживайте корпус, чтобы не сдвинуть машину.
После снятия винтов возьмитесь за задний край крышки обеими руками и потяните её назад на 2–3 см до щелчка. Если крышка не сдвигается, слегка постучите по ней ладонью, не прилагая излишней силы.
Когда крышка сместится назад, поднимите её вверх и снимите с корпуса. Убедитесь, что нет препятствий, таких как зацепившиеся провода или защёлки.
Храните крышку в стороне на ровной поверхности, чтобы избежать деформации. Винты рекомендуется положить рядом или закрутить обратно в отверстия, чтобы не потерять.
Демонтаж панели управления без повреждений
Отключите стиральную машину от сети. Открутите винты крепления верхней крышки, сдвиньте её назад и снимите. Получите доступ к внутренней части панели управления.
Слева и справа от панели находятся пластиковые защелки. Используйте пластиковую лопатку или медиатор, чтобы аккуратно поддеть их, избегая чрезмерного давления. Металлические инструменты использовать не рекомендуется – они оставляют вмятины и царапины.
Отсоедините жгуты проводов, запоминая их расположение. Для надёжности сделайте фото перед отсоединением. Каждый разъём имеет фиксатор – нажмите на него перед извлечением, не тяните за провода.
Открутите саморезы, фиксирующие плату управления к корпусу панели. Подденьте плату по периметру, при необходимости прогрейте защелки феном на минимальной температуре – пластик станет эластичнее.
При снятии панели не допускайте перекосов – равномерно освобождайте защёлки по краям. Не прилагайте усилий – каждая деталь должна сниматься свободно после правильного ослабления фиксации.
После демонтажа осмотрите панель на наличие скрытых трещин или износа направляющих – при обратной установке они могут стать причиной неплотного прилегания или дребезга.

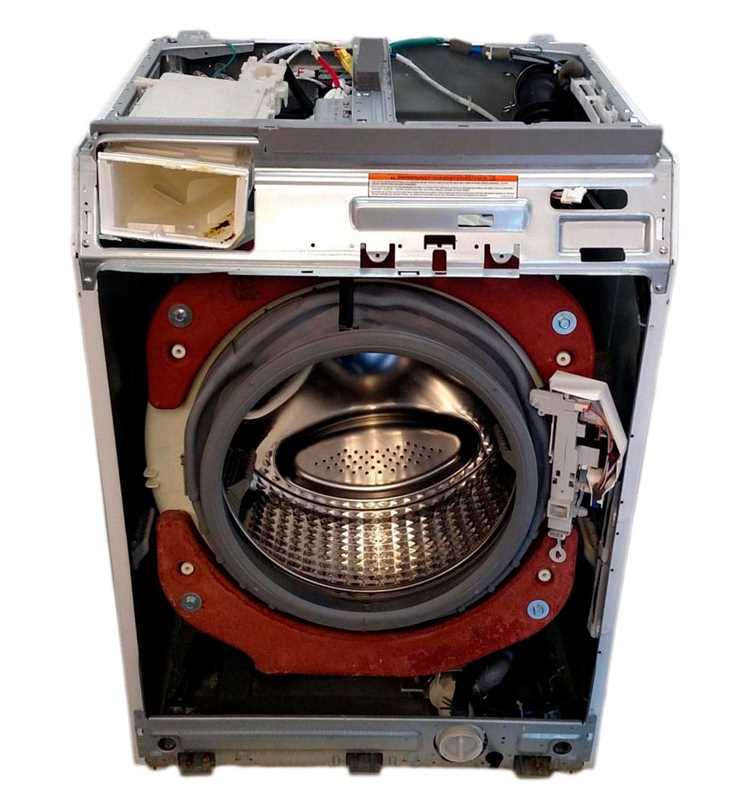

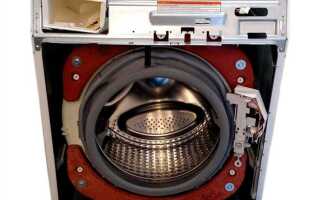

Разъединение передней панели и загрузочного люка
Отключите машину от электросети. Снимите верхнюю крышку, открутив два винта сзади. Это обеспечит доступ к внутренним защёлкам панели.
Откройте люк и выкрутите винты по периметру обода дверцы. Обычно два винта фиксируют замок блокировки, а ещё несколько – металлическое кольцо или пластиковую рамку манжеты. Аккуратно отсоедините уплотнительную манжету от передней стенки, поддев её плоской отвёрткой в районе замка.
Открутите винты в нижней части передней панели – под съемной декоративной крышкой, где расположен фильтр насоса. Ещё два винта могут находиться в нише дозатора или под панелью управления. Снимите крепление панели управления, сдвинув её в сторону и отведя вверх. При необходимости отсоедините шлейфы с разъёмов, предварительно сфотографировав их расположение.
Осторожно приподнимите переднюю панель снизу и потяните вперёд. При наличии проводки, идущей к замку, отключите разъём. Передняя панель полностью отсоединяется вместе с внешней частью загрузочного люка.
Порядок отключения проводки и шлейфов
Перед отключением проводки обязательно обесточьте стиральную машину, вынув вилку из розетки. Подождите не менее 5 минут для разрядки накопителей энергии.
- Снимите верхнюю крышку, открутив два винта сзади корпуса и сдвинув панель назад.
- Отключите провод питания от клеммной колодки, предварительно зафиксировав расположение каждого провода (фото или маркировка).
- Отсоедините шлейфы, идущие к плате управления. Используйте плоскую отвертку, чтобы аккуратно поддеть фиксатор, не допуская изгиба шлейфа.
- Отсоедините разъёмы от панели управления на лицевой стороне. Сначала отщелкните пластиковые фиксаторы, затем аккуратно вытащите каждый разъем за корпус, а не за провода.
- Отключите разъемы от модуля индикации и дисплея. Проверяйте маркировку или используйте цветовую кодировку для правильной последующей сборки.
- Отключите провода от электромагнитного клапана залива воды. Обычно это два разъема с простой фиксацией.
- Отсоедините проводку от прессостата (датчика уровня воды). Зафиксируйте последовательность подключения, если нет заводских меток.

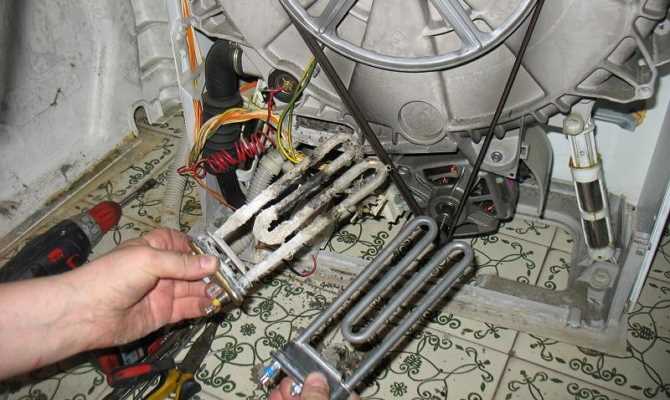

- Отключите провода от ТЭНа, термодатчика и датчика утечки тока. Убедитесь, что контакты не окислены – при сборке обеспечьте плотное соединение.
- Отсоедините клеммы от двигателя. Обычно это два силовых провода и разъем датчика Холла – снимайте последовательно, без натяжения.
Храните отсоединённые элементы в отдельном контейнере и используйте изоленту или бирки для маркировки, чтобы исключить ошибки при обратной сборке.

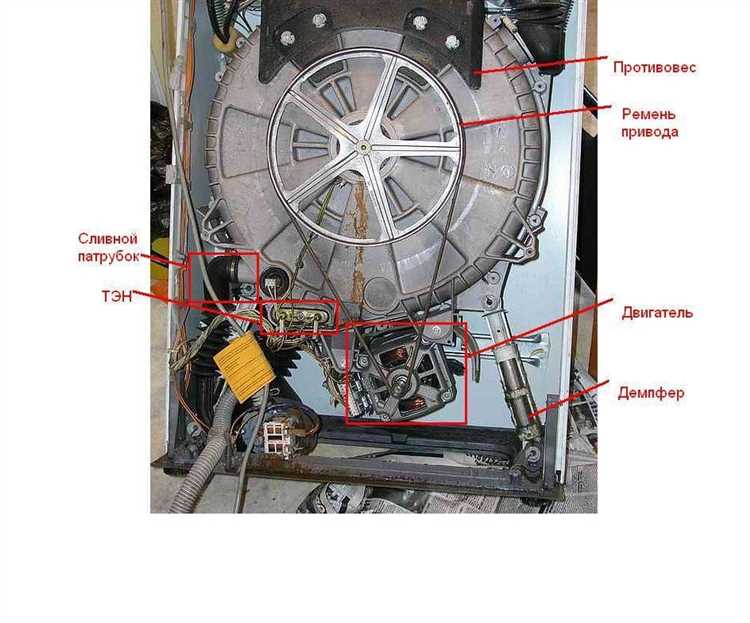

Как снять бак и барабан в домашних условиях
Перед началом отсоедините стиральную машину от сети и перекройте подачу воды. Удалите заднюю крышку, открутив крепёжные винты по периметру. Снимите ремень привода с шкива барабана.
Отключите разъёмы от ТЭНа, датчика температуры и двигателя. Отсоедините трубку прессостата и сливной патрубок от бака. Освободите хомуты с помощью плоскогубцев.
Снимите амортизаторы: отожмите защёлки или выкрутите болты, удерживающие нижнюю часть. После этого ослабьте верхние подвесы бака – чаще всего это пружины, зацепленные за крючки корпуса. Осторожно поднимите бак и вытащите его из корпуса машины.
Уложите бак на ровную поверхность. Найдите стяжные винты по периметру бака и выкрутите их. Разделите бак на две половины. Если он неразборный, используйте лобзик или ножовку по металлу, распилив корпус по шву. Работайте аккуратно, не повредив барабан внутри.
Выньте барабан, при необходимости простучите ось через деревянную проставку. Осмотрите подшипники и сальник – при наличии люфта или протечек замените их.
Сборку выполняйте в обратном порядке, проверяя герметичность всех соединений.
Удаление и проверка насоса и сливной системы
Для диагностики неисправности насоса и сливной системы необходимо выполнить несколько шагов. Начнем с отключения стиральной машины от электросети и водоснабжения. После этого необходимо подставить емкость для сбора воды, так как при разборке могут вытекать остатки жидкости из системы.
1. Снимите нижнюю панель стиральной машины. Обычно она крепится несколькими винтами, расположенными по бокам или в нижней части. После снятия панели откроется доступ к сливному фильтру и насосу.
2. Открутите сливной фильтр, который чаще всего находится рядом с насосом. Очистите его от мусора, волос и других посторонних предметов. Засор в фильтре может блокировать нормальное функционирование насоса.
3. Проверьте шланг, который соединяет фильтр с насосом, на наличие повреждений или засоров. Если шланг перегибается или имеет трещины, его необходимо заменить.
4. Отключите насос от его креплений и отсоедините от шлангов, чтобы осмотреть его на предмет повреждений, износа или засоров. Насос можно проверить вручную, попытавшись покрутить его лопасти. Если они не двигаются или вращаются с трудом, насос скорее всего неисправен и требует замены.
5. После проверки насоса и всех элементов сливной системы, установите их обратно в порядке, обратном разборке. Убедитесь, что все соединения герметичны, и фильтр очищен от загрязнений.
6. Подключите машину к водоснабжению и электросети, проведите пробный слив воды. Обратите внимание на уровень шума и наличие возможных утечек. Если насос работает бесшумно и вода сливается без проблем, система функционирует нормально.
Вопрос-ответ:
Какие шаги нужно выполнить при разборе стиральной машины Vestel?
Разборка стиральной машины Vestel начинается с отключения питания и воды. После этого нужно снять заднюю панель, чтобы получить доступ к внутренним компонентам. Затем следует отсоединить шланги и провода, чтобы обеспечить безопасность при разборке. Далее можно приступать к снятию основных частей, таких как мотор, насос и барабан. Не забывайте запомнить расположение всех деталей для облегчения последующей сборки.
Какие инструменты нужны для разборки стиральной машины Vestel?
Для разборки стиральной машины Vestel потребуется стандартный набор инструментов, включая отвертки (крестовые и плоские), гаечные ключи, пассатижи, а также, возможно, специальный инструмент для снятия ремня и барабана. Если необходимо демонтировать какие-либо электронные компоненты, лучше иметь под рукой антистатические браслеты, чтобы избежать повреждения платы.
Как извлечь мотор из стиральной машины Vestel?
Чтобы извлечь мотор из стиральной машины Vestel, сначала отключите питание и воду, а затем снимите заднюю панель. Отсоедините все провода, и если они зафиксированы, аккуратно их отпустите. Следующим шагом нужно снять ремень, который соединяет мотор с барабаном, и открутить крепежные болты, которые удерживают мотор в корпусе. После этого можно аккуратно извлечь мотор из машины.
Какие проблемы могут возникнуть при разборке стиральной машины Vestel?
При разборке стиральной машины Vestel могут возникнуть несколько проблем. Одна из самых частых — это сложность в демонтаже некоторых компонентов, если они слишком плотно закреплены или ржавые. Также могут возникнуть трудности с отсоединением проводов или шлангов, особенно если они слишком короткие или находятся в неудобных местах. Важно быть внимательным и аккуратным, чтобы не повредить внутренние детали.
Что делать, если при разборке стиральной машины Vestel заметил повреждения?
Если при разборке стиральной машины Vestel вы обнаружили повреждения, важно сразу оценить степень ущерба. Если это касается несложных деталей, таких как шланги или соединения, их можно заменить. В случае более серьезных повреждений, например, на моторе или плате управления, лучше обратиться к специалисту для ремонта. В некоторых случаях, если детали сильно повреждены, может быть целесообразно заменить машину или заказать запчасти для ремонта.
Какие шаги нужно предпринять для разборки стиральной машины Vestel?
Чтобы разобрать стиральную машину Vestel, необходимо следовать последовательным шагам. Сначала отсоедините машину от электросети и воды. Затем, используя отвертку, открутите верхнюю панель, сняв крышку. После этого открутите болты, удерживающие переднюю панель и аккуратно снимите её. Отключите все подключенные провода и трубки, запоминая их расположение. Следующий этап — извлечение барабана и других внутренних компонентов, что может потребовать дополнительного инструмента. Важно соблюдать осторожность и не повредить детали, чтобы в дальнейшем избежать сложностей при сборке устройства.
Что делать, если после разборки стиральной машины Vestel она не собирается обратно?
Если стиральная машина Vestel не собирается обратно после разборки, сначала убедитесь, что все детали находятся на своих местах, и никакие элементы не были забыты. Проверьте, правильно ли подсоединены все провода и трубки. Иногда проблемы возникают из-за неправильно вставленных частей или неплотно закрученных болтов. Если машина не собирается из-за сложности с размещением барабана, стоит проверить, не мешают ли другие компоненты. В случае продолжительных трудностей, рекомендуется обратиться к специалисту, который сможет помочь с правильной сборкой и диагностикой неисправностей.
