На автомобилях Нива Chevrolet установлено два основных блока предохранителей: в моторном отсеке и в салоне. Каждый из них отвечает за питание определённых узлов и систем, и их расположение необходимо знать при диагностике электросистем или замене перегоревших предохранителей.
Подкапотный блок расположен с левой стороны от аккумуляторной батареи, ближе к крылу. Он закрыт пластиковой крышкой, которую удерживают фиксаторы. Внутри находятся предохранители, защищающие цепи вентилятора охлаждения, системы впрыска топлива, ABS, звукового сигнала и наружного освещения. На внутренней стороне крышки – схема с обозначениями номеров и назначения каждого предохранителя.
Салонный блок установлен под приборной панелью со стороны водителя. Для доступа требуется открыть небольшую пластиковую крышку слева от рулевой колонки. В этом блоке размещаются элементы, обслуживающие прикуриватель, стеклоочистители, освещение салона, электроприводы и отопление. Обозначения соответствующих цепей нанесены на обратной стороне крышки и дублируются в инструкции по эксплуатации автомобиля.
При замене перегоревшего предохранителя необходимо предварительно отключить зажигание. Использовать стоит только элементы с соответствующим номиналом тока. Установка предохранителя большей силы тока может привести к повреждению проводки или возгоранию. Рекомендуется всегда иметь в автомобиле набор запасных предохранителей и съёмник для их извлечения.

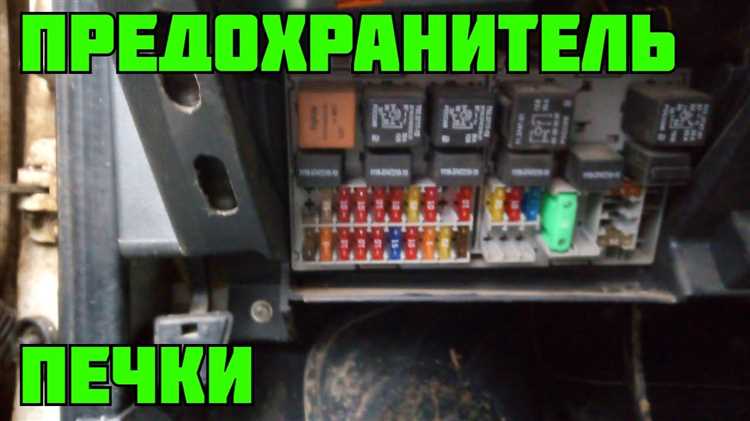

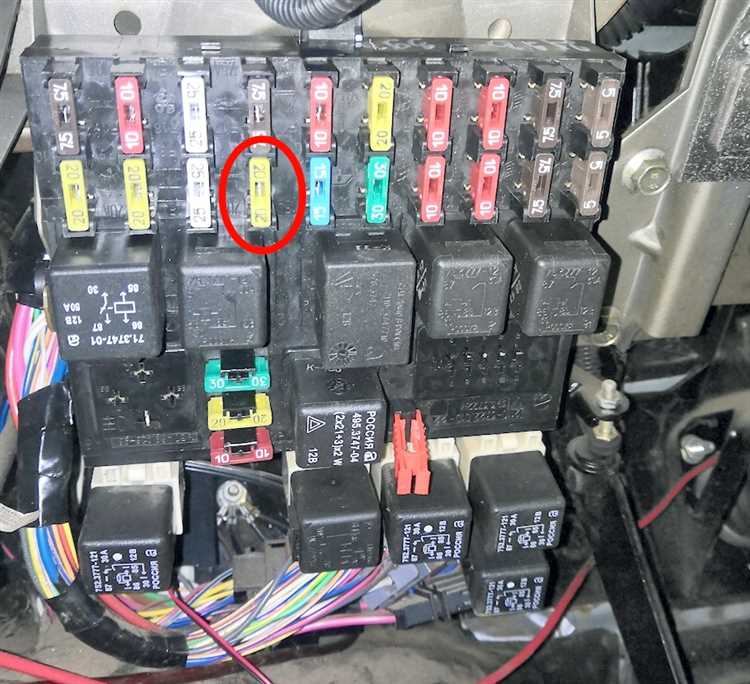

Где находится основной блок предохранителей в салоне
Основной блок предохранителей в салоне Нивы Chevrolet расположен под приборной панелью с левой стороны от рулевой колонки. Доступ к нему открывается после снятия защитной крышки, которая фиксируется защёлками. Для снятия крышки не требуются инструменты – достаточно потянуть её на себя.
Блок содержит предохранители, отвечающие за работу основных электрических цепей: освещение салона, прикуриватель, стеклоподъёмники, обогрев заднего стекла, систему управления двигателем. Каждый предохранитель имеет маркировку, обозначающую номинальный ток, что упрощает замену при диагностике неисправностей.
Рекомендации:
- Перед проверкой всегда отключайте зажигание.
- Используйте предохранители только с указанным номиналом – установка неподходящего может привести к перегреву проводки.
- При наличии признаков окисления контактов желательно обработать их специальным очистителем.
- Не допускается установка перемычек вместо предохранителей – это может вызвать короткое замыкание.
Важно осматривать не только сами предохранители, но и посадочные гнёзда на предмет перегрева и деформации пластиковых элементов.
Как получить доступ к блоку предохранителей под капотом
Блок предохранителей под капотом Нивы Chevrolet расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей. Корпус представляет собой чёрную пластиковую коробку с защёлками по бокам.
Для доступа сначала заглушите двигатель и откройте капот. Убедитесь, что ключ извлечён из замка зажигания, чтобы исключить короткое замыкание при случайном касании проводки.
Нажмите на защёлки корпуса предохранительного блока. Обычно их две – с левой и правой сторон. Слегка приподнимите крышку, удерживая обе защёлки, затем полностью снимите её. Внутри корпуса расположен ряд предохранителей и реле, каждый из которых имеет своё обозначение. Маркировка находится на внутренней стороне крышки.
Не используйте металлические предметы при извлечении предохранителей. Лучше воспользоваться съёмником, если он предусмотрен в комплекте. После завершения работы плотно закройте крышку, убедившись, что защёлки зафиксированы.
Различия в расположении предохранителей у разных годов выпуска
У автомобилей Нива Chevrolet разного года выпуска существуют отличия в конфигурации и расположении блока предохранителей, особенно в салоне.
- Выпуски до 2009 года: основной блок находится под панелью приборов слева от рулевой колонки. Доступ к нему ограничен, требуется снятие защитной крышки. Отсутствует обозначение на панели – маркировка нанесена только на крышке блока.
- 2009–2011 годы: блок перенесён немного ниже и стал более доступным. Упрощён доступ к реле ближнего света, стеклоочистителя и обогрева заднего стекла. Обозначения схемы добавлены на обратную сторону крышки.
- После 2012 года: появился дополнительный блок предохранителей под капотом, ближе к аккумулятору. Внутрисалонный блок модернизирован – увеличено количество реле, улучшено распределение нагрузок. Предохранитель электроподъёмников перенесён из монтажного блока под торпедой к блоку на моторном щите.
- С 2015 года: добавлены плавкие вставки для отдельных цепей питания, например, системы ABS и ЭБУ. Распиновка блока изменилась, при замене предохранителей необходимо строго сверяться со схемой, соответствующей конкретному году выпуска.
Перед заменой или диагностикой всегда уточняйте год выпуска автомобиля и сверяйтесь с заводской схемой. Иные версии могут иметь незначительные, но критичные отличия, влияющие на правильность подключения и безопасность эксплуатации.

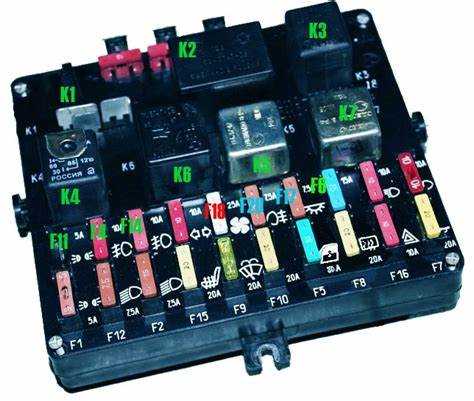

Как определить нужный предохранитель по схеме на крышке
На внутренней стороне крышки блока предохранителей Нивы Chevrolet нанесена схема с обозначениями. Каждый предохранитель подписан буквенно-цифровым кодом (например, F1, F2 и т.д.) и сопровождается пиктограммой или сокращённым обозначением цепи.
Шаг 1: Найти на схеме элемент, связанный с неисправным устройством. Например, если не работает ближний свет, ищем пиктограмму фары или подпись «LOW BEAM».
Шаг 2: Рядом с обозначением указан номер предохранителя. Например, «F10 – LOW BEAM» означает, что за ближний свет отвечает предохранитель F10.
Шаг 3: Сопоставить номер с расположением на самом блоке. Нумерация на крышке соответствует реальному расположению в гнёздах – сверху вниз и слева направо. Никаких пропусков в последовательности нет.
Шаг 4: Проверить номинал. Напротив каждого обозначения указан ток (в амперах). Устанавливать предохранитель другого номинала нельзя. Например, если указан «15A», использовать нужно только 15-амперный.
Шаг 5: Визуально проверить сам предохранитель. Если перемычка внутри перегорела, его нужно заменить. Обращать внимание на чистоту контактов в гнезде – окисление может мешать работе цепи даже при исправном элементе.
Примечание: Некоторые схемы дополнены цветовой маркировкой, совпадающей с цветами предохранителей. Это упрощает визуальный поиск, особенно в условиях плохой освещённости.
На что обратить внимание при замене перегоревшего предохранителя
Перед заменой необходимо отключить зажигание и обесточить автомобиль, чтобы исключить короткое замыкание или поражение током. Лучше вынуть ключ из замка зажигания и отсоединить клемму аккумулятора.
Использовать нужно предохранитель с точно таким же номиналом, как указано на крышке блока или в руководстве. Например, если установлен на 15 А, замена на 20 А недопустима – это увеличивает риск возгорания проводки при перегрузке.
Контакты в гнезде предохранителя должны быть чистыми и без следов нагара. Если есть потемнения или оплавления пластика, гнездо повреждено – потребуется восстановление или замена контактной группы.
Не рекомендуется использовать перемычки из проволоки или другие временные решения. Они не обеспечивают защиту и могут привести к серьезным повреждениям электрооборудования.
Перед установкой нового элемента стоит убедиться, что причина перегрузки устранена. Если предохранитель сгорает повторно, требуется диагностика цепи: возможны замыкание, неисправность подключённого оборудования или повреждение изоляции.
После замены включите зажигание и проверьте работу соответствующего узла. Например, если заменён предохранитель обогрева заднего стекла, убедитесь, что он включается, индикатор работает, и нет посторонних запахов или нагрева в районе блока.
Как избежать ошибок при установке новых предохранителей
Для правильной установки предохранителей в блок Нива Chevrolet важно учитывать несколько факторов. Прежде всего, необходимо точно знать номинал предохранителей, подходящих для каждого места. Неверный выбор предохранителя может привести к его повреждению или отказу в случае перегрузки цепи.
Первое, на что стоит обратить внимание, – это номинал. Каждый предохранитель в автомобиле имеет свой предел тока, который необходимо учитывать при замене. Например, предохранитель для системы освещения должен быть меньшего номинала, чем для обогрева. Перед установкой всегда проверяйте техническую документацию автомобиля для уточнения необходимого номинала.
При установке нового предохранителя важно убедиться, что он правильно установлен в соответствующий слот. Предохранитель должен плотно сидеть в держателе, чтобы избежать контактов с другими проводами, что может вызвать короткое замыкание или перегрев. Если предохранитель плохо фиксируется, его следует заменить на тот, который точно подходит по размерам.
Не менее важно соблюдать полярность в случае с предохранителями, которые могут иметь разные типы конструкций. Например, некоторые автомобили используют предохранители с направляющими, чтобы предотвратить неправильное вставление. Всегда проверяйте схему расположения, чтобы не допустить ошибки при установке.
При замене предохранителей обязательно проверяйте состояние контактов. Ржавчина или загрязнения могут повлиять на проводимость и привести к перегреву. В таких случаях контакты нужно очистить с помощью специальных средств, не повреждая их. При необходимости используйте смазку для предотвращения окисления.
При установке нового предохранителя никогда не следует использовать более мощный элемент, чем указано в инструкции. Это может привести к повреждению цепей автомобиля или даже пожару. Если вы не уверены в номинале, лучше проконсультироваться с профессионалом.
Вопрос-ответ:
Где находится блок предохранителей в Ниве Chevrolet?
Блок предохранителей в Ниве Chevrolet расположен в салоне автомобиля. Он находится с левой стороны под приборной панелью, ближе к дверному проему. Для доступа к блоку нужно снять защитную крышку, которая легко отсоединяется руками.
Как открыть блок предохранителей Нивы Chevrolet?
Чтобы открыть блок предохранителей, необходимо снять крышку, расположенную на панели рядом с рулевой колонкой. Крышка фиксируется защелками, которые легко открываются руками. После снятия крышки можно получить доступ к предохранителям и проверить их состояние.
Сколько предохранителей в блоке Нивы Chevrolet?
В блоке предохранителей Нивы Chevrolet обычно установлено 10-12 предохранителей. Конкретное количество зависит от комплектации автомобиля. Каждый предохранитель отвечает за определенную функцию, например, освещение, стеклоочистители, обогрев и другие системы.
Что делать, если предохранитель в Ниве Chevrolet сгорел?
Если предохранитель сгорел, необходимо его заменить. Для этого нужно сначала найти нужный предохранитель, который отвечал за поврежденную систему, и снять его. Затем установить новый предохранитель с тем же номиналом. Если сгоревший предохранитель продолжает выходить из строя, это может быть признаком более серьезной проблемы в электрической системе.
Какой номинал предохранителей используется в Ниве Chevrolet?
Номинал предохранителей в Ниве Chevrolet варьируется в зависимости от системы, которую они защищают. Например, для систем освещения могут использоваться предохранители на 10 А, а для более мощных компонентов, таких как обогрев или стеклоподъемники, предохранители могут иметь номинал 20 А или 30 А. Номиналы указаны на каждом предохранителе и в руководстве по эксплуатации автомобиля.
Где находится блок предохранителей в Нива Chevrolet?
Блок предохранителей в Нива Chevrolet расположен в салоне автомобиля. Он находится под приборной панелью, с левой стороны, рядом с рулевой колонкой. Для доступа к нему необходимо открыть крышку, расположенную на панели, чтобы произвести замену предохранителей или проверить их состояние. Также стоит отметить, что в некоторых моделях предохранители могут располагаться в багажнике или под капотом, в зависимости от года выпуска.
Как проверить предохранители в Нива Chevrolet?
Чтобы проверить предохранители в Нива Chevrolet, первым делом нужно найти блок предохранителей, который находится в салоне под приборной панелью. После того как вы откроете крышку блока, необходимо осмотреть каждый предохранитель на наличие повреждений. Для этого можно извлечь предохранитель и внимательно осмотреть его. Если металл внутри предохранителя перегорел, значит, его нужно заменить. Также для проверки можно использовать тестер или мультиметр. Чтобы предотвратить возможные повреждения, убедитесь, что автомобиль выключен перед проведением любых работ с предохранителями.
