Диагностический разъем OBD-II на Ford Tourneo Connect чаще всего располагается в салоне автомобиля, в зоне водительского места. В моделях, выпущенных после 2003 года, он находится под рулевой колонкой, чуть левее педали газа. Для доступа к разъему не требуется демонтаж обшивки – достаточно заглянуть под приборную панель в нижней части.
На практике, разъем можно обнаружить примерно в 10–15 сантиметрах от рулевого вала, рядом с блоком предохранителей. Он представляет собой стандартный 16-контактный порт, совместимый с большинством сканеров OBD-II. При диагностике важно убедиться в плотной фиксации коннектора – разъем может немного смещаться из-за вибраций, особенно в версиях с жёсткой подвеской.
Рекомендация: перед подключением сканера убедитесь, что зажигание включено, но двигатель не запущен. Это позволит считать больше данных, включая сохранённые коды неисправностей. Не подключайте сканер при включённом двигателе, если он не предназначен для активной диагностики – возможны ошибки в передаче данных.
Некоторые версии Tourneo Connect, особенно рестайлинговые модели после 2013 года, могут иметь разъём, частично утопленный в нишу, что затрудняет подключение габаритных сканеров. В таких случаях удобно использовать удлинитель OBD-II с угловым коннектором.
Где находится диагностический разъём в модели Ford Tourneo Connect до 2013 года
В автомобилях Ford Tourneo Connect, выпущенных до 2013 года, диагностический разъём стандарта OBD-II размещён в салоне, с левой стороны панели приборов. Он находится под рулевой колонкой, сразу за крышкой монтажного блока предохранителей.
Для доступа к разъёму необходимо открыть водительскую дверь, наклониться под рулевое колесо и снять защитную пластиковую крышку, расположенную рядом с рычагом открытия капота. Разъём имеет стандартную 16-контактную форму и закреплён в неподвижной колодке, что позволяет подключить сканер без дополнительных манипуляций.
Подключение к разъёму удобно производить при выключенном зажигании. Для корректной диагностики рекомендуется использовать совместимый OBD-II сканер, поддерживающий протоколы ISO 9141-2 и CAN, так как именно они применяются в большинстве моделей этого поколения.
Расположение OBD-разъёма в Ford Tourneo Connect после 2013 года

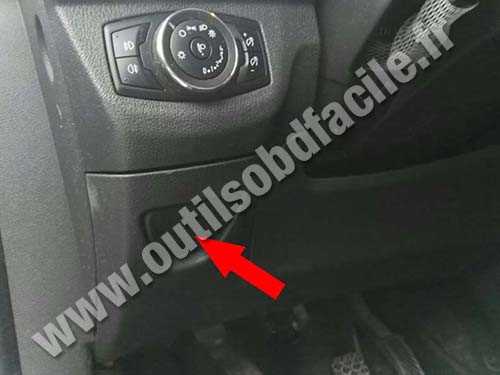

В модели Ford Tourneo Connect, выпущенной после 2013 года, диагностический разъём стандарта OBD-II расположен внутри салона, в нижней части центральной панели. Для доступа к нему необходимо открыть водительскую дверь и просмотреть зону под рулевой колонкой, ближе к левой ноге водителя.
Коннектор находится за крышкой, встроенной в облицовку панели, чуть ниже блока предохранителей. Разъём ориентирован контактами вниз, что облегчает подключение сканера без демонтажа дополнительных элементов. Он выполнен в стандартном 16-контактном формате и легко узнаваем по форме.
Для подключения рекомендуется использовать компактный диагностический адаптер с низким профилем, особенно при проверке на включённом зажигании. Это исключит повреждение разъёма при случайном касании ногой или повороте руля.
При проведении диагностики важно убедиться в исправности контактов и отсутствии загрязнений в области разъёма, так как пыль и влага могут вызывать нестабильную связь с электронными блоками автомобиля.
Как добраться до разъёма без демонтажа элементов интерьера
На Ford Tourneo Connect диагностический разъём OBD-II расположен под панелью приборов, с левой стороны рулевой колонки. Чтобы получить к нему доступ, не требуется снимать облицовку или панели – достаточно выполнить несколько точных действий.
- Откройте водительскую дверь и полностью выдвиньте рулевую колонку на себя для увеличения пространства.
- Сядьте в салон и наклонитесь под рулевое колесо – разъём располагается чуть выше уровня педалей, ближе к центральной части торпедо.
- Используйте фонарик, чтобы точно определить местоположение разъёма: он установлен в небольшую нишу на пластиковом кожухе, часто закрыт мягкой заглушкой или крышкой на защёлке.
- Осторожно откройте крышку – она откидывается вниз, без усилия. Разъём фиксируется в посадочном месте, не болтается и не требует удержания при подключении оборудования.
- Для подключения адаптера или сканера используйте только прямой подход – не тяните разъём вбок, чтобы не повредить крепление.
Если разъём не обнаруживается сразу, проверьте участок под левой стороной рулевой колонки ближе к стойке кузова – в некоторых модификациях его перемещают в эту зону. Всегда проверяйте наличие наклеек или обозначений рядом с возможным местом установки.
Внешние признаки и форма диагностического разъёма
На Ford Tourneo Connect используется разъём типа OBD-II, соответствующий стандарту SAE J1962. Его корпус представляет собой трапециевидную форму с 16 контактами, расположенными в два ряда. Верхняя часть шире нижней, что исключает возможность неправильного подключения сканера.
Корпус выполнен из чёрного или тёмно-серого пластика. Наиболее часто разъём закреплён стационарно, без декоративных крышек, что упрощает доступ. Иногда он слегка утоплен в монтажную нишу для защиты от случайных повреждений.
Контакты внутри разъёма металлические, посеребрённые или лужёные, что обеспечивает стабильный электрический контакт. Визуально должны быть видны все 16 пинов, но на практике часть из них может быть не задействована – это зависит от комплектации и года выпуска.
Обратить внимание стоит на наличие маркировки рядом с разъёмом или на пластиковом корпусе – часто там нанесён символ «OBD» или номер пина. Это помогает при подключении диагностического оборудования без инструкции.
Ошибки при поиске разъёма: что путают чаще всего
На моделях Ford Tourneo Connect диагностический разъём OBD-II часто ищут в нетипичных местах, что приводит к потере времени. Одна из частых ошибок – попытка найти разъём под капотом. В этих автомобилях он всегда располагается внутри салона, а подкапотное пространство не предусматривает ни одного диагностического разъёма стандартного типа.
Ещё одна распространённая ошибка – спутать диагностический разъём с другими элементами: разъёмами блока предохранителей, коннекторами мультимедийной системы или кабелем для подушки безопасности. В частности, под рулевой колонкой можно найти жёлтые разъёмы системы SRS – к ним категорически запрещено подключать сканер, это опасно.
Некоторые водители пытаются найти разъём на центральной консоли, рядом с рычагом КПП или под подлокотником. На Tourneo Connect он обычно скрыт за декоративной крышкой под рулевой колонкой или в нижней части панели, рядом с нишей для мелочей. На некоторых версиях до 2013 года разъём прикрыт пластиковой накладкой без обозначений, из-за чего его легко пропустить.
Наконец, путаница возникает при попытке подключиться к нестандартным 7- или 12-контактным сервисным разъёмам, предназначенным для оборудования дилерского уровня. Стандартный разъём OBD-II всегда 16-контактный и прямоугольной формы. Его отсутствие в предполагаемом месте чаще всего связано не с его отсутствием, а с тем, что он скрыт за заглушкой без маркировки.
Что делать, если разъём отсутствует на стандартном месте
Если диагностический разъём на Ford Tourneo Connect отсутствует в привычном месте, первым шагом будет проверка моделей автомобиля и его комплектации. В некоторых случаях разъём может быть перенесён в другое место или даже отсутствовать в базовых версиях. Для определения точного расположения разъёма необходимо ознакомиться с руководством пользователя или сервисной документацией, которая может указать альтернативные места установки.
В случае если разъём действительно отсутствует в стандартной зоне, рекомендуется проверить следующие возможные расположения:
- Под панелью приборов с левой стороны, рядом с рулевой колонкой.
- В багажном отсеке, под обшивкой или в боковом отсеке.
- Под капотом рядом с предохранителями или блоком управления.
Если разъём по-прежнему не найден, можно обратиться к дилеру или в авторизованный сервисный центр Ford. Специалисты могут предоставить точные данные по расположению разъёма для вашей конкретной модели. Также не исключено, что разъём был установлен в виде внешнего адаптера, подключаемого через другие порты автомобиля, например, через OBD-II разъём, расположенный в другом месте.
Не стоит забывать, что при отсутствии разъёма можно использовать универсальные сканеры и адаптеры, которые могут работать с другими доступными портами для диагностики. Важно, чтобы оборудование было совместимо с моделью вашего автомобиля.
Вопрос-ответ:
Где находится диагностический разъем в автомобиле Ford Tourneo Connect?
Диагностический разъем на Ford Tourneo Connect располагается в салоне автомобиля, обычно под рулевой колонкой, рядом с панелью управления. Для доступа к разъему может потребоваться снять небольшую крышку или панель, которая скрывает его от прямого взгляда.
Как найти диагностический разъем на Ford Tourneo Connect?
Для того чтобы найти диагностический разъем на Ford Tourneo Connect, следует заглянуть под панель приборов в районе рулевой колонки. Разъем обычно скрыт за пластиковой крышкой, которую можно аккуратно снять. Это стандартное место для всех автомобилей марки Ford, предназначенное для подключения сканера диагностики.
Какой разъем используется для диагностики на Ford Tourneo Connect?
На Ford Tourneo Connect используется разъем OBD-II (On-Board Diagnostics), который является стандартом для автомобилей, начиная с 2000 года. Этот разъем позволяет подключить диагностический прибор для считывания кодов ошибок и анализа состояния системы автомобиля.
Можно ли самому подключить диагностическое устройство к Ford Tourneo Connect?
Да, подключение диагностического устройства к Ford Tourneo Connect вполне возможно без помощи специалистов. Для этого нужно просто найти разъем OBD-II, который расположен под панелью приборов, и подключить сканер. Многие устройства имеют интуитивно понятный интерфейс, что позволяет пользователю легко считывать коды ошибок и получать данные о работе автомобиля.
Есть ли особенности подключения диагностического оборудования к Ford Tourneo Connect?
Подключение диагностического оборудования к Ford Tourneo Connect не требует особых навыков, но важно помнить, что для корректной работы оборудования нужно сначала выключить зажигание. После этого достаточно подключить диагностический сканер к разъему OBD-II. Следует также убедиться, что используемое оборудование совместимо с автомобилем.
