Диагностический разъем на Renault Logan расположен в салоне автомобиля, в нижней части центральной консоли, под рулевой колонкой. Для доступа требуется открыть небольшую пластиковую крышку, находящуюся слева от рулевого колеса, рядом с блоком предохранителей. Разъем стандарта OBD-II закреплён неподвижно и ориентирован контактами наружу, что облегчает подключение сканера без демонтажа дополнительных элементов.
На моделях Logan первого поколения, выпускавшихся до 2014 года, разъем чаще всего установлен горизонтально, ближе к панели приборов. В рестайлинговых версиях и на втором поколении разъем может быть смещён немного ниже, но по-прежнему остаётся в зоне быстрого доступа без применения инструмента. Важно избегать грубого усилия при открытии крышки – пластиковые фиксаторы склонны к износу.
Подключение диагностического оборудования желательно выполнять при выключенном зажигании. После подключения сканера можно включить зажигание или завести двигатель, в зависимости от требуемых параметров диагностики. Разъём совместим с большинством универсальных и специализированных адаптеров, поддерживающих протоколы ISO 9141-2, KWP2000, CAN, используемые в моделях Renault.
Точное местоположение разъема OBD-II на Renault Logan
Диагностический разъём OBD-II на Renault Logan находится в салоне автомобиля, с левой стороны от рулевой колонки. Для доступа необходимо открыть крышку, расположенную в нижней части панели приборов, рядом с ручкой открытия капота. Разъём установлен на креплении в углублении панели и имеет стандартную форму 16-контактного коннектора.

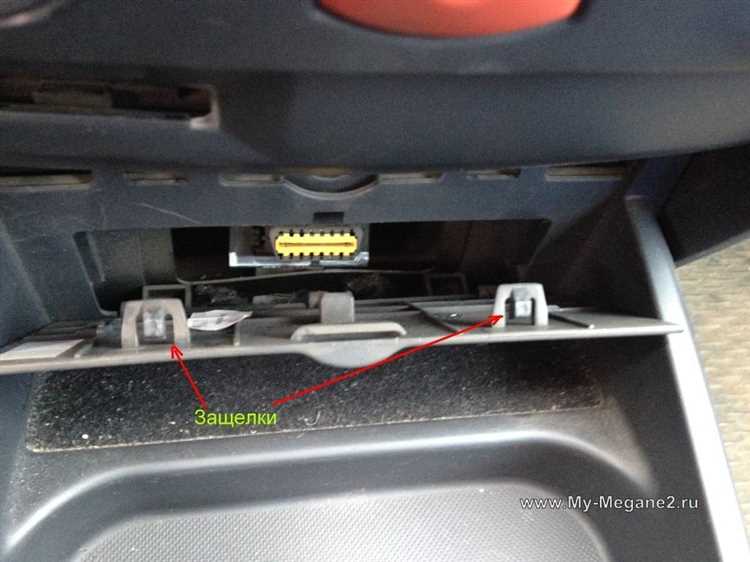

Для подключения сканера не требуется демонтаж панели. Достаточно открыть защитную крышку, за которой скрыт порт. В некоторых комплектациях крышка имеет обозначение в виде пиктограммы двигателя или надпись «OBD».
Рекомендуется использовать фонарик для точного визуального определения разъема, особенно при плохом освещении. При подключении диагностического устройства убедитесь в надёжной фиксации штекера во избежание обрыва соединения.
Как получить доступ к диагностическому разъему без демонтажа панели
Диагностический разъём OBD-II на Renault Logan первого и второго поколения расположен в нижней части центральной консоли, слева от ниши для мелочей или прикуривателя, в зависимости от комплектации.
Для доступа достаточно открыть водительскую дверь и отодвинуть сиденье назад. Под рулевой колонкой находится небольшая пластиковая крышка или съёмная заглушка. Её фиксация осуществляется защёлками, откручивать ничего не требуется.
Аккуратно подденьте крышку с помощью пластикового съемника или пальцами, избегая применения отверток – возможны повреждения облицовки. Разъём установлен стационарно на внутренней стороне панели и направлен вниз или к водителю, что позволяет подключить сканер без деформации разъема и без снятия деталей интерьера.
При работе важно заглушить двигатель и включить зажигание в положение II. Подключение осуществляется напрямую – дополнительное пространство или инструменты не требуются. После завершения диагностики разъём остаётся на месте, крышка устанавливается обратно до щелчка.
Разновидности разъемов на разных поколениях Renault Logan
На Renault Logan первого поколения (выпуск до 2013 года) диагностический разъем стандарта OBD-II расположен под центральной консолью, рядом с ручкой открывания капота. Используется 16-контактный разъем типа J1962, соответствующий протоколу ISO 9141-2 или KWP2000, в зависимости от года выпуска и двигателя.
В рестайлинговых версиях первого поколения (2009–2013) начали применять CAN-шину, что повлияло на поддержку новых диагностических протоколов. Разъем сохранил прежнее место, но взаимодействие с ЭБУ стало возможным через ISO 15765-4 (CAN).
На Logan второго поколения (с 2014 года) разъем перенесён в нижнюю часть панели слева от рулевой колонки. Стандарт остался OBD-II, но все автомобили уже полностью перешли на протокол ISO 15765-4. Подключение к блоку управления двигателем, ABS и другим модулям возможно только через CAN-интерфейс.
С 2018 года, после внедрения системы контроля токсичности Евро-6, разъёмы обеспечивают доступ к расширенной диагностике. Некоторые комплектации включают шлюзы, ограничивающие доступ к определённым системам без авторизованного оборудования.
Для работы с первым поколением подойдут простые адаптеры с поддержкой K-Line, например ELM327 версии 1.4. Для второго поколения необходимы устройства с CAN-поддержкой и корректной прошивкой. При использовании Bluetooth-адаптеров важно проверять поддержку ISO 15765-4, иначе возможны ошибки соединения.
Снятие декоративных элементов для доступа к разъему

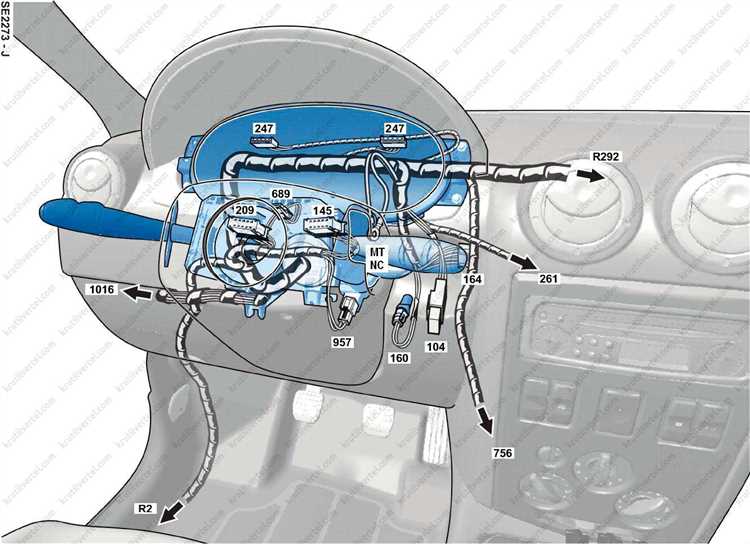

Диагностический разъем OBD-II на Renault Logan расположен под центральной частью торпедо, в районе консоли, слева от рулевой колонки. Для его доступа необходимо снять пластиковую крышку, закрывающую нижнюю часть панели приборов.
- Выключить зажигание и вынуть ключ из замка.
- Открутить два самореза в нижней части декоративной панели, расположенной под рулевым колесом.
- Аккуратно потянуть панель на себя, преодолевая сопротивление пластиковых фиксаторов. Не прилагать излишнее усилие – фиксаторы могут треснуть.
- После демонтажа панели откроется доступ к монтажному блоку и диагностическому разъему.
Если установлен дополнительный кожух рулевой колонки, потребуется:
- Открутить крепежные винты на нижней части кожуха с помощью отвертки Torx T20.
- Разъединить верхнюю и нижнюю части кожуха, аккуратно освободив защелки.
Проводка разъема фиксируется на отдельной рамке, поэтому при подключении сканера разъем не уходит вглубь. После завершения диагностики все элементы возвращаются в исходное положение в обратном порядке.
Особенности расположения разъема на Renault Logan с правым рулем
На моделях Renault Logan с правым рулем диагностический разъем стандарта OBD-II размещён иначе, чем на леворульных версиях. Основное отличие связано с переносом элементов панели приборов и распределением электроники в зоне водителя.
- Разъем расположен слева от рулевой колонки, ближе к центральной консоли, внутри нижней части панели под рулем.
- Для доступа необходимо открыть небольшую пластиковую крышку, которая фиксируется на защелках. В некоторых вариантах требуется слегка сдвинуть кожух рулевой колонки.

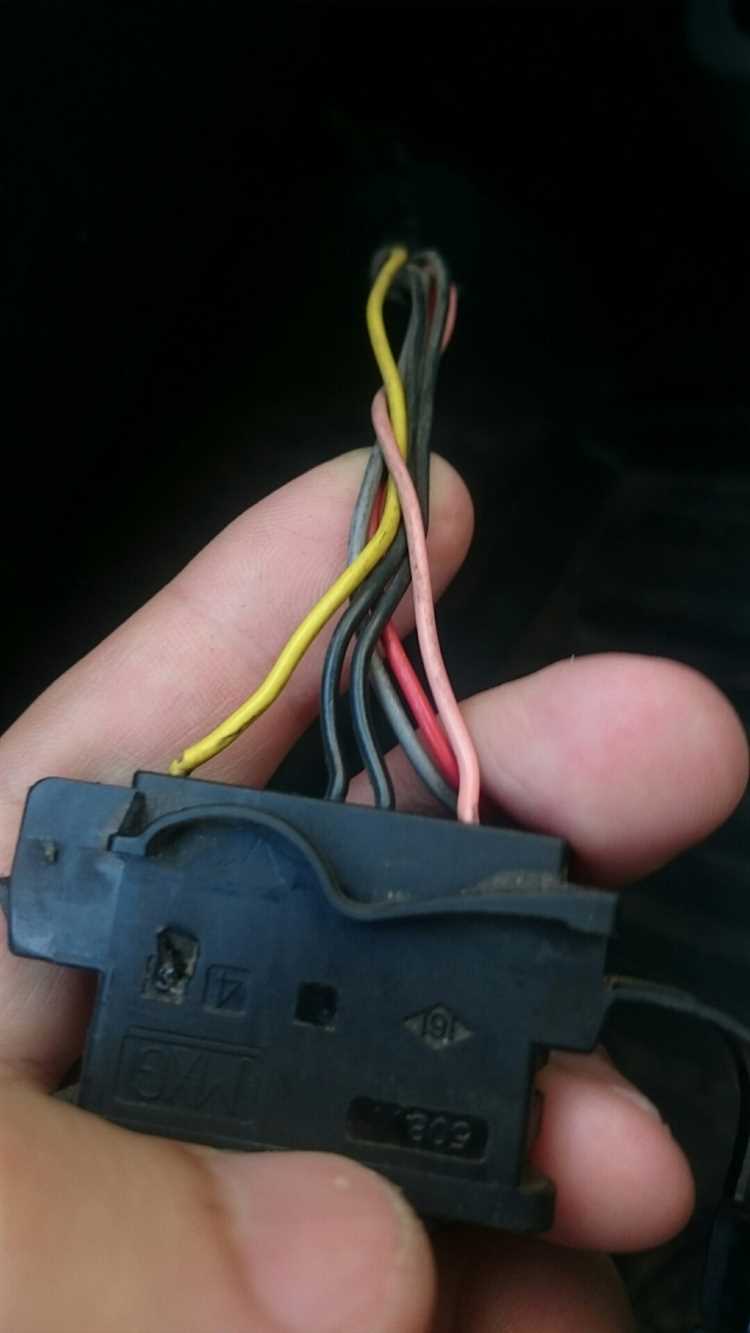

- Типичный цвет разъема – черный или темно-серый, форма стандартная – 16-контактная колодка прямоугольной формы.
- Крепление не отличается жесткостью, поэтому при подключении сканера разъем может немного смещаться – рекомендуется аккуратное подключение без усилия.
- Некоторые версии для рынка Великобритании имеют дополнительный декоративный кожух, закрывающий зону доступа. Его снятие требует применения тонкой пластиковой лопатки.
Перед диагностикой рекомендуется включить зажигание и убедиться, что питание подано на разъем. Питание подается на контакты 4 (масса) и 16 (питание +12 В). При отсутствии питания возможна перегоревшая предохранительная цепь аксессуаров.
Расположение массы и питания на разъеме OBD-II
На разъеме OBD-II масса и питание расположены на определенных пинах, что необходимо учитывать при диагностике и подключении оборудования. Разъем имеет стандартную конфигурацию с 16 контактами, каждый из которых выполняет свою функцию.
Пин 4 – это земля (масса). Он соединяет систему с кузовом автомобиля, обеспечивая стабильную работу электроники. Этот контакт играет ключевую роль в предотвращении помех и обеспечении правильной работы датчиков и контроллеров, подключенных через OBD-II.
Пин 16 – это источник питания. Он подает напряжение на диагностическое оборудование. Стандартное напряжение составляет 12 В, что соответствует бортовой сети автомобиля. Этот контакт необходим для того, чтобы подключенное диагностическое устройство могло получать питание напрямую от машины без необходимости использования отдельного источника питания.
Корректное подключение этих пинов критично для нормальной работы диагностических инструментов, так как отсутствие питания или неправильная масса могут привести к ошибкам в считывании данных или невозможности подключения к системе автомобиля.
Проблемы с доступом к разъему и способы их устранения
Одной из распространенных проблем является перегиб кабеля, который может ограничить доступ к разъему. Перегиб может привести к механическим повреждениям разъема или его контактов, что затруднит использование диагностического устройства. Для устранения этой проблемы рекомендуется аккуратно установить кабель таким образом, чтобы избежать его перегибов и повреждений, а также периодически проверять его состояние.

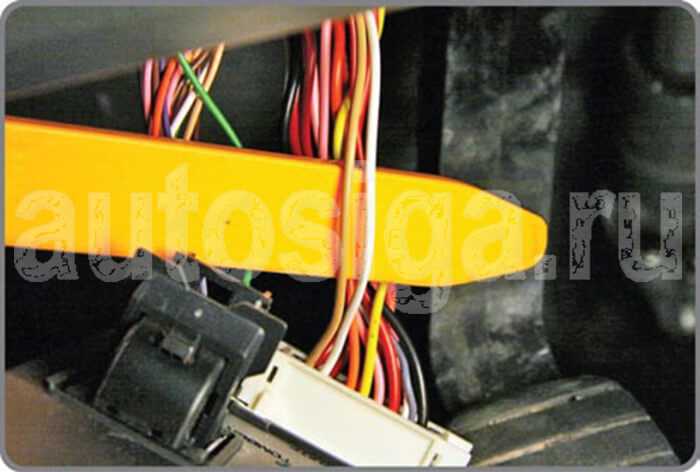

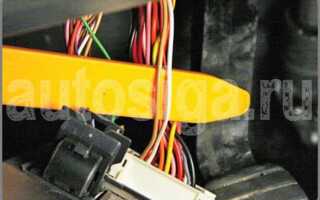

Иногда разъем может быть заблокирован элементами интерьера, такими как обшивка или проводка, которые препятствуют его нормальному доступу. В этом случае необходимо осторожно снять панель, используя пластиковые инструменты, чтобы избежать повреждений. Важно помнить, что доступ к разъему может потребовать снятия дополнительной обшивки или элементов, расположенных в области водительского сиденья.
Если разъем загрязнен или поврежден, это может привести к ошибкам при подключении диагностического оборудования. Для очистки разъема рекомендуется использовать специальный очиститель контактов или изопропиловый спирт и мягкую щетку. Если разъем поврежден, его замена может потребовать обращения к специалистам, так как необходимо соблюдать точность в выборе аналогичного разъема для замены.
В случае, когда доступ к разъему осложнен, можно использовать удлинители OBD-II кабелей. Эти удлинители позволяют переместить разъем в более удобное место, что может существенно облегчить процесс диагностики и подключения различных устройств. Удлинители обычно просты в установке и не требуют серьезных технических знаний.
Разъем в контексте подключения диагностического оборудования
Для корректной работы диагностического оборудования важно учитывать тип разъема. В Renault Logan используется стандартный разъем OBD-II, который подходит для большинства современных диагностических устройств. Подключение к этому разъему обеспечивает возможность выполнения тестов на ошибки, сбора информации о текущем состоянии системы и ее параметрах, а также обновления программного обеспечения.
При подключении устройства диагностики важно следить за состоянием разъема. Со временем, в результате механических воздействий или воздействия внешних факторов, контактные элементы могут окисляться или повреждаться. Для надежности соединения рекомендуется периодически проверять целостность контактов и чистоту разъема.
После подключения диагностического сканера к разъему, в меню устройства будет доступна информация о текущих ошибках и параметрах работы системы. Современные устройства могут также предоставлять графическое отображение работы различных узлов автомобиля, что позволяет оперативно выявлять потенциальные проблемы.
Для проведения диагностики в условиях автосервиса рекомендуется использовать сканеры с широкими возможностями, которые поддерживают все функции OBD-II и могут работать с конкретными моделями Renault, включая Logan. Важно учитывать, что некоторые устройства могут иметь ограничения по доступу к специфичным данным, в зависимости от комплектации и года выпуска автомобиля.
Вопрос-ответ:
Где расположен диагностический разъем в Renault Logan?
Диагностический разъем Renault Logan находится под панелью приборов, рядом с центральной консолью. Он обычно скрыт, но доступ к нему можно получить, сняв защитную крышку. Разъем представляет собой стандартный OBD-II, используемый для подключения диагностических устройств и сканеров.
Как найти диагностический разъем в Renault Logan без инструмента?
Для того чтобы найти диагностический разъем в Renault Logan, необходимо заглянуть под панель приборов, в область возле водителя. Обычно разъем скрыт за пластиковой крышкой, которая легко снимается вручную. Не требуется использование инструментов для доступа, достаточно просто поддеть крышку и открыть разъем для подключения диагностического оборудования.
Как проверить исправность диагностического разъема в Renault Logan?
Чтобы проверить исправность диагностического разъема в Renault Logan, нужно подключить к нему диагностический сканер. Если устройство успешно подключается и проводит диагностику, значит, разъем работает нормально. Если же сканер не может установить соединение, возможно, проблема в разъеме или в самом автомобиле. В таком случае рекомендуется проверить контактные пины разъема и при необходимости обратиться в сервис.
Можно ли использовать диагностический разъем Renault Logan для работы с другими автомобилями?
Да, диагностический разъем Renault Logan соответствует стандарту OBD-II, который используется в большинстве современных автомобилей. Поэтому, при наличии соответствующего сканера, можно подключаться к диагностическому разъему и других марок автомобилей, поддерживающих этот стандарт. Однако, в зависимости от модели, некоторые особенности диагностики могут различаться.
Какие ошибки можно считывать через диагностический разъем Renault Logan?
Через диагностический разъем Renault Logan можно считывать разнообразные ошибки, связанные с двигателем, системой выпуска, топливной системой, а также с элементами трансмиссии и других бортовых систем. Стандарт OBD-II позволяет получить коды неисправностей, которые помогут в диагностике различных проблем, например, с датчиками или электроникой автомобиля.
