На автомобилях BMW E39 реле бензонасоса играет ключевую роль в системе подачи топлива. Его исправность напрямую влияет на запуск двигателя и стабильную работу силовой установки. Конкретное расположение реле зависит от года выпуска и типа кузова автомобиля, однако в большинстве случаев оно находится в монтажном блоке в багажнике или под капотом.
Для моделей E39, выпущенных с 1995 по 2003 год, наиболее часто реле располагается в багажном отделении с правой стороны за обшивкой, рядом с аккумулятором. В версиях с бензиновыми двигателями блок предохранителей и реле часто установлен в черной пластиковой коробке, прикрученной к кронштейну. Реле бензонасоса, как правило, имеет серый или оранжевый корпус и подписано как K96 или Fuel Pump Relay.
При поиске реле полезно учитывать, что на некоторых комплектациях реле также может находиться под капотом в монтажном блоке возле правого стакана. В этом случае его можно определить по схеме, нанесенной на крышке блока, или по цвету и расположению среди других реле.
Рекомендация: перед демонтажем обязательно отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. При замене реле стоит использовать только оригинальные или качественные аналоговые детали с идентичными параметрами.
Где именно находится реле бензонасоса в моторном отсеке BMW E39
На большинстве моделей BMW E39 реле бензонасоса расположено в монтажном блоке, который находится с правой стороны моторного отсека, ближе к стойке амортизатора. Для доступа необходимо открыть крышку пластикового кожуха, закреплённого на защёлках. Блок реле и предохранителей скрыт под этим кожухом, рядом с фильтром салона.
Реле бензонасоса обычно обозначено маркировкой «K96» или «Fuel Pump Relay» и имеет прямоугольную форму. Цвет реле может различаться в зависимости от года выпуска и комплектации, но чаще всего оно серого или розового цвета. Оно располагается ближе к краю блока, рядом с реле системы управления двигателем (DME).
Перед заменой реле рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. После снятия реле стоит проверить его на наличие повреждений и следов перегрева. В случае сомнений – протестировать с помощью мультиметра или временно заменить на заведомо рабочее с аналогичными характеристиками.
В каком блоке предохранителей искать реле бензонасоса на BMW E39

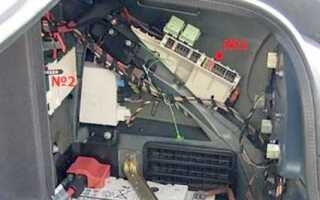

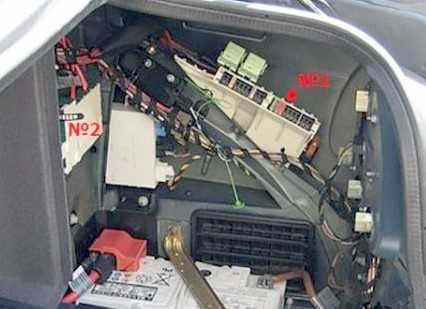

На BMW E39 реле бензонасоса располагается в монтажном блоке, установленном в багажном отделении с правой стороны за обшивкой. Доступ к нему требует снятия пластиковой крышки и части боковой обивки.
- Откройте багажник и уберите правую боковую обшивку.
- Найдите черную пластиковую крышку с фиксаторами – под ней находится основной блок предохранителей и реле.
- Реле бензонасоса обычно обозначено как K96 или может быть розового цвета, в зависимости от года выпуска и комплектации.
В некоторых модификациях (особенно с дизельным двигателем) реле может быть установлено в дополнительном блоке в моторном отсеке, рядом с блоком управления DME. Проверка схемы, указанной на крышке блока или в руководстве по эксплуатации конкретной модели, обязательна для точного определения расположения.
Для диагностики и замены реле рекомендуется отключить аккумулятор, так как реле управляет подачей питания к топливному насосу и находится под напряжением при включенном зажигании.
Какой номер у реле бензонасоса на крышке монтажного блока
Реле №16 на крышке монтажного блока обычно расположено рядом с другими важными компонентами, такими как реле стартера и реле управления двигателем. При необходимости заменить реле бензонасоса, важно точно знать его местоположение и номер, чтобы избежать ошибок при ремонте. Замена реле достаточно проста и не требует сложного инструмента или разборки других элементов системы.
При проверке реле бензонасоса стоит помнить, что иногда неисправности могут быть связаны не с самим реле, а с его контактами или проводкой. В таком случае, перед заменой реле, полезно будет проверить состояние контактов и изоляции проводов, подключенных к реле, чтобы исключить другие потенциальные проблемы.
Как определить исправность реле бензонасоса без демонтажа
Прежде всего, включите зажигание, но не заводите двигатель. В нормальном состоянии реле должно издавать щелчок при активации, что свидетельствует о том, что оно начало работать. Этот щелчок можно услышать в районе блока предохранителей, где расположено реле. Если звука нет, это может свидетельствовать о неисправности реле.
Другим методом является измерение напряжения на контактах реле. Для этого необходимо использовать мультиметр. Подключите один щуп к корпусу автомобиля (земля), а другой – к выходному контакту реле, когда зажигание включено. Напряжение должно составлять около 12 В. Если напряжение отсутствует или слишком низкое, реле неисправно или не получает питания.
Ещё один способ – проверка с помощью диагностики бортовой системы. В некоторых случаях ошибка в реле бензонасоса может быть зафиксирована в памяти ЭБУ. Для этого подключите диагностический сканер и проверьте наличие ошибок, связанных с работой насоса. Если таких ошибок нет, скорее всего, реле исправно.
Также можно проверить работу бензонасоса напрямую. Для этого нужно подключить питание к насосу, минуя реле, и послушать, включается ли он. Если насос работает, но реле не щелкает, то это сигнал о его неисправности.
Подходит ли реле от других моделей BMW для замены в E39
Реле бензонасоса на BMW E39 играет важную роль в системе подачи топлива, и замена неисправного элемента требует внимательности к техническим характеристикам. Вопрос о том, подходит ли реле от других моделей BMW для замены в E39, зависит от нескольких факторов: типа реле, номиналов и конструктивных особенностей.
Основные параметры реле, которые необходимо учитывать при замене – это номинальное напряжение, сила тока и размеры разъема. В большинстве случаев реле от других моделей BMW могут быть совместимы с E39, но только если они соответствуют указанным требованиям. Например, реле от BMW E36 или E46 может подойти по форме и номиналу, однако важно проверить точное совпадение характеристик.
Для уверенности в совместимости, всегда обращайтесь к заводской документации. Если по каким-то причинам документация недоступна, можно проверить аналогичные модели реле, основываясь на маркировке и внешнем виде. Рекомендуется использовать оригинальные детали или детали, рекомендованные производителем для данной модели, чтобы избежать проблем с безопасностью и работоспособностью системы подачи топлива.
Одним из распространенных вариантов является использование реле от BMW E34. Это реле имеет схожие технические характеристики, однако, при установке важно обратить внимание на разъемы и возможные изменения в проводке. Если разъемы не совпадают, потребуется дополнительная адаптация, что может усложнить процесс замены.
Важно помнить, что замена реле от другой модели может повлиять на работу системы бензонасоса, особенно если реле не соответствует параметрам или нарушена контактная группа. Это может привести к неустойчивой работе двигателя или частым сбоям в системе подачи топлива.
Чем отличается расположение реле у дорестайлинговых и рестайлинговых E39
На моделях BMW E39 дорестайлингового и рестайлингового периодов расположение реле бензонасоса изменилось. У автомобилей, выпущенных до рестайлинга (до 2000 года), реле бензонасоса находится в блоке предохранителей под капотом, в месте, где размещаются другие реле и предохранители. Это место расположения реле имеет некоторые неудобства при обслуживании, так как доступ к нему ограничен, и для проверки реле необходимо снять защитный кожух блока предохранителей.
У рестайлинговых моделей E39 (с 2000 года) конструкция была изменена. Реле бензонасоса теперь расположено внутри салона, в блоке предохранителей, который находится в водительской части, рядом с панелью приборов. Это облегчает доступ к реле, так как владельцам больше не нужно работать с защитными кожухами под капотом, и проверка реле становится проще и быстрее. Кроме того, такая компоновка также улучшает защиту от внешних факторов, таких как влага и загрязнения, что повышает надежность работы реле.
Рекомендация: при диагностике или замене реле бензонасоса важно учитывать, что у дорестайлинговых и рестайлинговых моделей E39 расположение реле различается, что может потребовать разных методов доступа. Особенно это важно для владельцев дорестайлинговых моделей, где доступ к реле под капотом может занять больше времени.
Что делать, если реле бензонасоса не обозначено в схеме
Если реле бензонасоса не указано в схеме электропроводки BMW E39, следует предпринять несколько шагов для диагностики и поиска его местоположения.
- Проверьте расположение реле в блоке предохранителей. На BMW E39 оно часто располагается в задней части блока, рядом с другими реле и предохранителями, отвечающими за топливную систему.
- Используйте сервисную документацию для конкретной модели. В техническом мануале для BMW E39 могут быть подробные схемы и указания на размещение реле бензонасоса, даже если в основной схеме оно не обозначено.
- Ищите реле рядом с блоком управления двигателем. В некоторых случаях реле бензонасоса может быть интегрировано в систему управления и не выноситься отдельно в схему.
- Проверьте электрическую схему для системы впрыска. Реле может быть указано в контексте других компонентов топливной системы, таких как насос, датчики и другие элементы, взаимодействующие с подачей топлива.
- Используйте диагностический сканер. Подключив сканер OBD-II, можно проверить возможные ошибки, связанные с топливной системой, что может помочь в поиске реле или его неисправности.
- Обратитесь к специалистам. Если самостоятельно найти реле не удается, можно обратиться в автосервис, где специалисты проведут диагностику и укажут точное местоположение реле.
Дополнительно стоит проверить проводку, так как отсутствие реле на схеме может означать его повреждение или неправильное подключение. В таком случае поиск неисправности потребует внимательной проверки всей цепи питания бензонасоса.
Как получить доступ к реле бензонасоса при заклинившей крышке блока
Для доступа к реле бензонасоса на BMW E39, если крышка блока реле заклинила, потребуется аккуратность и несколько дополнительных инструментов. Первый шаг – оценить состояние крышки блока и выяснить, что именно вызывает заклинивание. Это может быть либо механическое повреждение, либо засорение механизма крышки.
Если крышка блока не открывается из-за механической неисправности, попробуйте аккуратно поддеть её плоской отверткой по периметру. Это позволит избежать повреждения пластиковых частей. В случае сильного заедания рекомендуется использовать смазочные средства, такие как WD-40, чтобы облегчить движение крышки.
Если эти методы не помогают, необходимо демонтировать блок реле. Для этого аккуратно отсоедините его от места крепления, не применяя излишних усилий. Внимание стоит уделить проводке – она может быть легко повреждена при некорректных манипуляциях.
После того как крышка блока будет снята, реле бензонасоса будет доступно для замены или диагностики. Если крышка блока повреждена, рекомендуется её заменить, чтобы избежать дальнейших проблем с доступом к реле в будущем.
Важный момент: при снятии блока реле обратите внимание на соединения проводки, чтобы не повредить контакты, особенно если реле планируется заменить. В случае работы с электрикой всегда стоит отключать аккумулятор, чтобы избежать короткого замыкания.
Рекомендация: Если блок реле продолжает заедать или крышка не снимается, обратитесь в сервисный центр для диагностики и устранения проблемы с крышкой блока или самим реле.
Вопрос-ответ:
Где находится реле бензонасоса на BMW E39?
Реле бензонасоса на BMW E39 расположено в блоке предохранителей, который находится в моторном отсеке с левой стороны. Обычно это место рядом с аккумулятором, в районе панели. Реле бензонасоса отвечает за подачу питания к насосу, когда двигатель запускается.
Как проверить реле бензонасоса на BMW E39?
Для проверки реле бензонасоса на BMW E39 нужно снять блок предохранителей в моторном отсеке и извлечь реле. Один из способов — подать питание напрямую на реле и проверить, работает ли насос. Если насос не включается, то, скорее всего, реле неисправно.
Что делать, если реле бензонасоса на BMW E39 не работает?
Если реле бензонасоса не работает, первым шагом будет его замена. Реле можно купить в автосервисе или у официального дилера. Также стоит проверить проводку и соединения, так как они могут быть причиной неисправности. После замены реле важно провести диагностику всей топливной системы, чтобы исключить другие возможные проблемы.
Как понять, что реле бензонасоса на BMW E39 вышло из строя?
Обычно признаки неисправности реле бензонасоса проявляются в виде проблем с запуском двигателя. Если двигатель не заводится, и вы слышите, что бензонасос не работает при включении зажигания, это может свидетельствовать о неисправности реле. Также на приборной панели может загореться индикатор неисправности двигателя.
Можно ли заменить реле бензонасоса на BMW E39 самостоятельно?
Да, замену реле бензонасоса можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Процесс достаточно прост, нужно только аккуратно извлечь старое реле из блока предохранителей и установить новое. Главное — убедитесь, что выбрали правильную модель реле и проверили соединения после установки.
Где находится реле бензонасоса на BMW E39?
Реле бензонасоса на BMW E39 обычно расположено в блоке предохранителей, который находится в моторном отсеке с левой стороны автомобиля. Конкретное место зависит от года выпуска, однако чаще всего оно установлено рядом с предохранителем главной цепи или в блоке реле в том же отсеке. Иногда нужно снять пластиковую крышку для доступа к блоку реле. Также стоит помнить, что на некоторых моделях оно может быть расположено в салоне, под приборной панелью. Если реле не обнаружено в моторном отсеке, рекомендуется обратиться к техническому руководству для уточнения местоположения в зависимости от комплектации автомобиля.
