В BMW E90 предохранители играют важную роль в обеспечении безопасности и исправности электрической системы автомобиля. Правильное размещение предохранителей помогает быстро устранять неисправности и избежать повреждений других компонентов. Важно знать, где расположены основные блоки предохранителей, чтобы без труда провести диагностику и замену при необходимости.
Основной блок предохранителей в BMW E90 находится под капотом, рядом с аккумулятором, а также в салоне, за панелью управления. Каждый блок защищает определенные электрические компоненты и системы автомобиля. Например, блок под капотом контролирует систему зарядки, зажигание и некоторые элементы двигателя, в то время как салонный блок отвечает за работу электростеклоподъемников, системы кондиционирования и освещения.

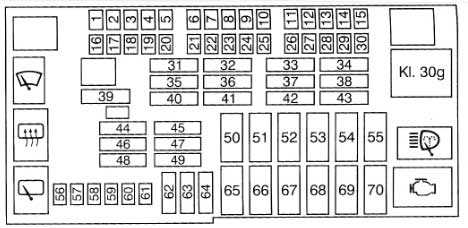

Для удобства, каждая секция предохранителей снабжена схемой с указанием номеров и типов предохранителей. Важно не только знать их расположение, но и правильно заменять предохранители, используя компоненты с соответствующими характеристиками. Неправильный выбор предохранителя может привести к повреждению системы и дополнительным затратам на ремонт.
Рекомендуется периодически проверять состояние предохранителей, особенно если наблюдаются сбои в работе некоторых функций автомобиля. Это поможет своевременно устранить проблему, избегая более серьезных неисправностей.
Где находятся основные блоки предохранителей в BMW E90?
Основные блоки предохранителей BMW E90 расположены в двух местах: в салоне и в багажном отделении.
1. Блок предохранителей в салоне находится с левой стороны, под панелью приборов. Для доступа к нему нужно снять крышку, расположенную рядом с водительским сиденьем. Блок включает предохранители, отвечающие за работу системы освещения, аудиосистемы, отопителя и других компонентов салона.
2. Блок предохранителей в багажном отделении расположен на левой стороне, рядом с задней стенкой. Для его доступа потребуется открыть крышку и отодвинуть защитный кожух. Этот блок управляет системами, связанными с питанием багажного отделения, системой задних стеклоподъемников, а также элементами электроснабжения, находящимися в задней части автомобиля.
При проверке или замене предохранителей важно соблюдать осторожность, чтобы не повредить элементы электрической системы. Используйте только рекомендованные предохранители по номиналу и типу.
Как проверить состояние предохранителей в BMW E90?
Для проверки состояния предохранителей в BMW E90 необходимо выполнить несколько шагов. Важно иметь под рукой инструмент для извлечения предохранителей и мультиметр для проверки их целостности.
1. Найдите блок предохранителей. В BMW E90 он располагается в двух местах: в салоне (под панелью приборов, слева от рулевой колонки) и в багажнике (под панелью слева от багажного отделения). Снимите крышку, чтобы получить доступ к предохранителям.
2. Визуальная проверка. Осмотрите каждый предохранитель на наличие повреждений. Если плавка внутри предохранителя разрушена или видны другие повреждения (треск или обгорание), то этот предохранитель нужно заменить.
3. Мультиметр. Для точной проверки используйте мультиметр, установив его в режим измерения сопротивления. Подключите щупы к контактам предохранителя. Если прибор показывает нулевое сопротивление, предохранитель исправен. Если сопротивление велико или мультиметр не показывает соединение, предохранитель неисправен.
4. Замените неисправный предохранитель новым, соответствующим по номиналу. Номинал можно найти на самом предохранителе или в руководстве пользователя. Важно использовать только оригинальные или совместимые с моделью E90 предохранители.
Регулярная проверка предохранителей помогает избежать неполадок в электрооборудовании автомобиля и предотвратить возможные поломки.

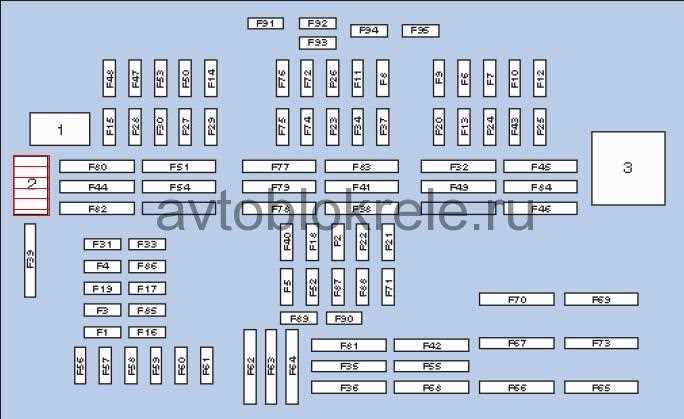

Предохранители под капотом BMW E90: схема расположения
Предохранители, расположенные под капотом BMW E90, обеспечивают защиту электрической системы автомобиля от коротких замыканий и перегрузок. Схема размещения предохранителей в этом месте варьируется в зависимости от года выпуска и комплектации, но общие принципы расположения остаются схожими.
Основной блок предохранителей находится в правой части моторного отсека, около аккумулятора. Он защищен крышкой, которая легко снимается для доступа к элементам. Схема размещения предохранителей внутри блока представлена рядом с крышкой, что упрощает поиск нужного элемента.
Расположение предохранителей:
1. Блок предохранителей рядом с аккумулятором: Этот блок защищает важнейшие системы, такие как система управления двигателем, зарядка аккумулятора, освещение и системы охлаждения. Он состоит из нескольких рядов предохранителей, каждый из которых отвечает за определенный компонент.
2. Силовые предохранители: В верхней части блока находятся более крупные силовые предохранители, которые защищают мотор и высоконагруженные компоненты. Они могут иметь больший номинал, чем стандартные предохранители, так как работают с более мощными цепями.
3. Дополнительные предохранители: В блоке также могут быть дополнительные предохранители для систем, таких как кондиционер, стеклоподъемники и обогреватель сидений. Эти элементы могут быть расположены в отдельном ряду или в центральной части блока, что зависит от конкретной модели и года выпуска автомобиля.

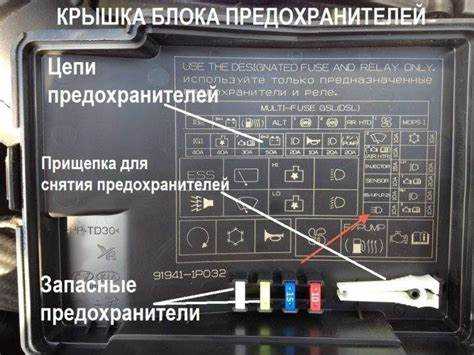

4. Обозначение предохранителей: Каждый предохранитель имеет свой номер и описание. Номера можно найти в схеме, расположенной на крышке блока предохранителей или в инструкции по эксплуатации автомобиля. Это поможет точно определить, какой предохранитель отвечает за ту или иную систему.
Для предотвращения повреждений электрооборудования важно регулярно проверять состояние предохранителей, особенно при наличии сбоев в работе электрооборудования. При замене предохранителей важно использовать элементы с точно таким же номиналом, чтобы не нарушить работу системы.
Какие предохранители отвечают за системы освещения BMW E90?
В BMW E90 системы освещения включают в себя фары, противотуманные огни, подсветку приборов и другие элементы освещения. За работу этих компонентов отвечают несколько предохранителей, расположенных в различных блоках.
Основные предохранители для освещения BMW E90:
- Предохранитель F31 (Блок 1, салонный блок): Отвечает за передние фары и задние габаритные огни.
- Предохранитель F32 (Блок 1, салонный блок): Управляет фарами ближнего и дальнего света.
- Предохранитель F60 (Блок 2, моторный отсек): Обеспечивает работу противотуманных фар.
- Предохранитель F80 (Блок 2, моторный отсек): Контролирует подсветку номера и задний светильник.
- Предохранитель F20 (Блок 1, салонный блок): Отвечает за освещение салона, включая приборную панель и козырьки.
Если при проверке освещения возникли неисправности, важно сначала проверять соответствующие предохранители. Заменить их следует на предохранители, подходящие по номиналу, указанному в инструкции по эксплуатации автомобиля.
Некоторые модели могут иметь дополнительные предохранители для специфических элементов освещения, таких как зеркала с подсветкой или светодиодные фары. Проверку следует проводить согласно мануалу для точной диагностики.
Что делать при перегорании предохранителей BMW E90?
Если в BMW E90 перегорел предохранитель, первым шагом необходимо определить, какой именно предохранитель вышел из строя. Это можно сделать, проверив коробку предохранителей. В автомобиле BMW E90 предохранители расположены в двух местах: в моторном отсеке и в салоне (рядом с левой ногой водителя). Информацию о номерах предохранителей можно найти в руководстве пользователя или на крышке блока предохранителей.
После того как найден перегорающий предохранитель, важно определить причину его перегорения. Если причина заключается в перегрузке цепи, достаточно заменить предохранитель. Если же перегорел предохранитель из-за короткого замыкания или неисправности компонента, нужно устранить проблему, чтобы не повторялась ситуация с новым предохранителем.
Для замены предохранителя потребуется новый элемент с нужной характеристикой (напряжением и амперажом). Использование предохранителей с другим номиналом может привести к повреждению электрических компонентов. Заменить предохранитель можно с помощью пинцета или специального инструмента для извлечения.
Если новый предохранитель также перегорел сразу после замены, это свидетельствует о наличии более серьезной проблемы в системе, и необходимо обратиться в сервис для диагностики. Важно помнить, что частая замена предохранителей может не решить проблему, а лишь скрыть настоящую неисправность, требующую внимательного подхода и проверки.
Расположение предохранителей в салоне BMW E90
В BMW E90 предохранители, защищающие электрические системы автомобиля, расположены в салоне в двух основных блоках. Первый блок находится под панелью приборов, второй – под крышкой внизу торпедо, слева от рулевой колонки.
Основной блок предохранителей в салоне BMW E90 размещен в районе левого бокового пространства панели. Для доступа к предохранителям необходимо снять пластиковую крышку. Он защищает такие элементы, как система климат-контроля, мультимедиа и часть электроники сидений. При этом важно помнить, что блок оснащен номерами для каждого предохранителя, что упрощает поиск нужного.
Дополнительный блок предохранителей расположен внизу панели, с левой стороны. Для доступа к нему нужно снять крышку, которая скрывает проводку и предохранители для более специфичных систем, например, для подсветки, зеркал и датчиков. Этот блок используется для защиты второстепенных систем.
Расположение и функции предохранителей можно найти в инструкции по эксплуатации автомобиля. В случае неисправности, перед заменой предохранителя важно убедиться в причинах короткого замыкания или перегрева системы, чтобы избежать повторных повреждений.
Как правильно заменить предохранитель в BMW E90?
Для замены предохранителя в BMW E90 необходимо соблюдать несколько шагов. Начнем с подготовки. Перед заменой убедитесь, что ключ зажигания выключен, а автомобиль находится в положении «P» или «N» для безопасности.
Шаг 1. Определите неисправный предохранитель. Используйте схему предохранителей, которая находится в руководстве пользователя или на крышке блока предохранителей. При этом убедитесь, что используете правильное значение ампеража для замены, чтобы избежать повреждения электрической системы автомобиля.
Шаг 2. Найдите блок предохранителей. В BMW E90 они расположены в нескольких местах: основной блок – под капотом, дополнительный – в салоне, возле панели предохранителей со стороны водителя. Откройте крышку блока и найдите нужный предохранитель, ориентируясь на схему.
Шаг 3. Извлеките предохранитель. Используйте пинцет или специальный инструмент для извлечения предохранителей, чтобы избежать повреждения других элементов. Аккуратно подденьте неисправный предохранитель и снимите его.
Шаг 4. Установите новый предохранитель. Убедитесь, что новый предохранитель соответствует амперажу, указанному в документации. Вставьте его в соответствующий слот, проверяя, чтобы он был надежно закреплен.
Шаг 5. Проверка работоспособности. После замены включите зажигание и проверьте, функционирует ли оборудование, защищенное этим предохранителем. В случае повторной неисправности возможно потребуется провести диагностику на предмет других повреждений в электрической системе.
Вопрос-ответ:
Где находятся предохранители в BMW E90?
Предохранители в BMW E90 расположены в двух местах. Первый блок находится под капотом, в моторном отсеке, на правой стороне, рядом с аккумулятором. Второй блок расположен внутри салона, в нижней части панели, справа от рулевой колонки, под крышкой. Эти места позволяют быстро добраться до предохранителей для замены или проверки.
Как проверить предохранители в BMW E90?
Для проверки предохранителей в BMW E90 нужно сначала найти блок предохранителей в моторном отсеке или в салоне. Открыв крышку блока, можно визуально осмотреть каждый предохранитель. Если корпус предохранителя поврежден или сплавлен, это указывает на его неисправность. Также можно использовать мультиметр для измерения сопротивления, чтобы убедиться в его работоспособности.
Какие предохранители отвечают за работу фары в BMW E90?
В BMW E90 за работу фар отвечают предохранители в блоках под капотом и в салоне. Например, предохранитель номер F32 отвечает за правую фару, а F31 — за левую. Эти предохранители расположены в блоке под капотом, рядом с аккумулятором. В случае неисправности фары рекомендуется сначала проверить эти предохранители.
Как заменить предохранитель в BMW E90?
Чтобы заменить предохранитель в BMW E90, сначала нужно отключить зажигание и открыть блок предохранителей. Используя пинцет или специальный инструмент для извлечения, аккуратно извлеките неисправный предохранитель. После этого установите новый предохранитель того же номинала, который указан в инструкции или на крышке блока предохранителей. Важно, чтобы новый предохранитель был точно такого же типа, чтобы избежать повреждений электрооборудования.
Что делать, если в BMW E90 сгорели все предохранители?
Если все предохранители в BMW E90 сгорели, возможно, это связано с коротким замыканием или неисправностью в электрической системе автомобиля. В первую очередь, нужно проверить все устройства, которые были подключены к сети, чтобы выявить возможную причину перегрузки. После этого замените все сгоревшие предохранители и проверьте, нет ли повторных перегрузок. Если проблема сохраняется, лучше обратиться к специалисту для диагностики электрической системы.
Где расположены предохранители в BMW E90?
В BMW E90 предохранители расположены в двух основных местах: в моторном отсеке и в салоне. В моторном отсеке предохранители находятся в блоке, расположенном с левой стороны автомобиля, возле аккумулятора. В салоне блок предохранителей находится под панелью приборов, с правой стороны от руля. Для доступа к предохранителям в салоне нужно снять крышку блока предохранителей.
