Форсунки – важный элемент системы впрыска топлива, который отвечает за правильное распределение топлива в камере сгорания. Неправильная работа форсунок может привести к проблемам с запуском двигателя, повышенному расходу топлива, а также ухудшению динамических характеристик автомобиля. В этой статье рассмотрим, как провести диагностику форсунок на Chevrolet Trailblazer 2013 года.
Первоначальная диагностика начинается с оценки внешнего состояния форсунок. Для этого нужно осмотреть их на предмет загрязнений, трещин и коррозии. При наличии видимых повреждений форсунки подлежат замене. Следующий шаг – проверка на герметичность. С помощью специального оборудования можно подать давление в топливную систему и проверить, не происходит ли утечка топлива через форсунки.
Чтобы исключить механические проблемы, важно проверить сопротивление форсунок с помощью мультиметра. Нормальное значение сопротивления для форсунок Chevrolet Trailblazer 2013 должно находиться в пределах 12-16 Ом. Если сопротивление выходит за этот диапазон, форсунка может быть неисправна и нуждается в замене.

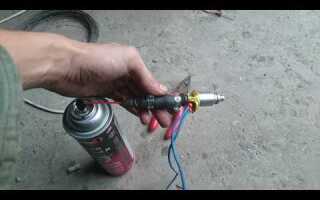

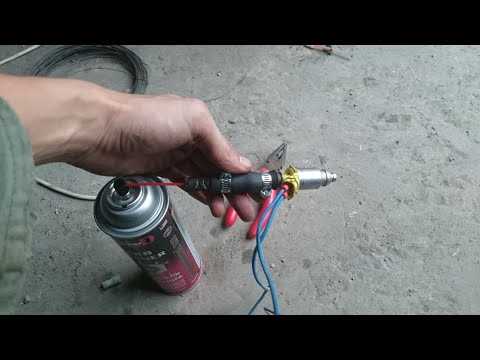

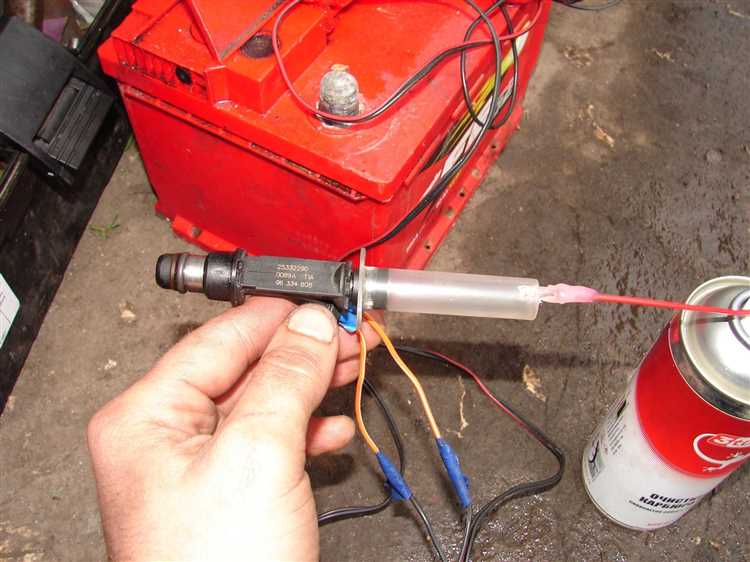

Тестирование форсунок с помощью «спрыска» – это еще один эффективный метод диагностики. Для этого используется прибор, который имитирует работу форсунки при разных оборотах двигателя. Если при тестировании форсунка не распыляет топливо равномерно или его количество недостаточно, значит, форсунка загрязнена или повреждена.
Важным моментом является и чистка форсунок, которая может значительно улучшить работу двигателя. Для этого можно использовать специальные промывочные жидкости, которые помогут удалить углеродные отложения и восстанавливают нормальную работу форсунок. Промыть форсунки можно как в условиях автосервиса, так и с помощью специализированного оборудования в домашних условиях, если есть соответствующие навыки.
Подготовка к проверке форсунок: что нужно для диагностики
Перед тем как приступить к проверке форсунок на Chevrolet Trailblazer 2013, необходимо подготовить несколько инструментов и материалов, которые обеспечат точность диагностики и безопасную работу.
1. Тестер давления топлива. Этот прибор позволяет проверить работу топливной системы и убедиться в стабильности давления на выходе из топливного насоса. Давление топлива должно соответствовать техническим характеристикам автомобиля, иначе диагностика форсунок может быть неточной.
2. Осциллограф. Осциллограф поможет проверять сигналы, поступающие на форсунки от ЭБУ. Он позволяет анализировать частоту и форму импульсов, что важно для оценки состояния инжекторов.
3. Специальные адаптеры и переходники для подключения к топливной системе. Важно использовать соответствующие переходники для подключения тестера давления. Они позволяют избежать повреждений системы и обеспечивают точность измерений.
4. Приспособления для диагностики электросистемы. Мультиметр и диагностический сканер помогут проверить электрическую составляющую работы форсунок, включая напряжение и сигналы от ЭБУ. Это важно, если есть подозрение на электрические неисправности.
5. Очиститель форсунок. Для проверки работы форсунок на утечку и засорение потребуется специальная жидкость для очистки. Она помогает устранить возможные загрязнения, что способствует более точной диагностике.
6. Комплект защитных средств. Работая с топливной системой, важно соблюдать меры предосторожности. Используйте перчатки и защитные очки, чтобы избежать контакта с топливом и его парами.
7. Планы и схемы топливной системы. Перед началом работы стоит ознакомиться с расположением топливных линий и форсунок в моторном отсеке, чтобы быстро и правильно подключить все необходимые устройства для диагностики.
Как визуально проверить форсунки на наличие повреждений
Для проверки форсунок на наличие повреждений важно тщательно осмотреть их с разных сторон, чтобы выявить явные дефекты или признаки износа. Начните с осмотра внешней части форсунки, проверяя наличие трещин, вмятин или следов коррозии. Если форсунка повреждена, это может повлиять на её работу, а в некоторых случаях – вызвать утечку топлива.
Обратите внимание на состояние уплотнительных колец. Порванные или деформированные кольца не смогут обеспечить герметичность соединений, что приведет к утечке топлива и нарушению работы системы впрыска. Эти элементы должны быть ровными и плотно прилегать к поверхности.
Особое внимание стоит уделить концу форсунки. Проверьте наличие износа на распылителе, который должен быть ровным и не иметь видимых повреждений. Изношенный или загрязнённый распылитель может привести к неправильному распределению топлива, что скажется на работе двигателя.
В случае, если форсунка была в контакте с высокими температурами или в агрессивной среде, её корпус может подвергаться деформации. Проверьте, нет ли признаков перегрева, таких как обугливание или изменение цвета металла.
Важно также осмотреть проводку и разъемы, которые соединяют форсунку с системой управления двигателем. Порванные или окисленные провода могут нарушить связь с ЭБУ, что приведет к ошибкам в работе системы впрыска.
Метод проверки сопротивления форсунок с помощью мультиметра
Для проверки состояния форсунок на Chevrolet Trailblazer 2013 года с помощью мультиметра, необходимо измерить сопротивление обмотки форсунки. Это позволяет выявить возможные неисправности, такие как короткое замыкание или обрыв в катушке.
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания при подключении мультиметра. Подключите щупы мультиметра к контактам разъема форсунки: черный щуп – к минусовому, красный – к плюсовому. Установите мультиметр в режим измерения сопротивления (Ом).
Нормальные значения сопротивления форсунки должны находиться в пределах 12-16 Ом для стандартных инжекторов на большинстве автомобилей. Если значение сопротивления значительно отличается от этого диапазона, форсунка может быть неисправна. Например, сопротивление ниже 10 Ом указывает на короткое замыкание, а выше 20 Ом – на обрыв катушки.
После измерения, внимательно просмотрите показания мультиметра. Если они находятся в допустимом диапазоне, форсунка работает нормально. В случае отклонений, форсунку следует заменить или подвергнуть дополнительной проверке с использованием других методов.
Как проверить рабочее давление топлива в системе
Для проверки рабочего давления топлива в системе Chevrolet Trailblazer 2013 необходимо использовать манометр, подходящий для диагностики автомобильных топливных систем. Давление топлива напрямую влияет на эффективность работы форсунок, поэтому правильное измерение – важная часть диагностики.
1. Подготовьте манометр с адаптером для подключения к топливной системе автомобиля. Обычно манометры для диагностики автомобилей комплектуются такими адаптерами. Подключите манометр к топливной рейке, используя соответствующий адаптер, и убедитесь, что система герметична.
2. Включите зажигание, но не запускайте двигатель. При этом топливный насос должен начать работать, и давление в системе будет постепенно повышаться. Прочитайте показания манометра. На холостых оборотах давление должно составлять около 3,0-4,0 бар. Если давление значительно ниже или выше этого значения, возможно, проблемы с насосом, регулятором давления или засорением фильтра.
3. Для более точной диагностики заведите двигатель и повторите измерение. Давление топлива при работающем двигателе должно быть в пределах 3,5-4,5 бар. Если оно нестабильно или падает ниже нормы при увеличении оборотов, это может свидетельствовать о неисправности насоса, регулятора давления или утечке топлива.
4. Чтобы проверить состояние регулятора давления, подсоедините вакуумный шланг к регулятору и проверяйте его работоспособность. При подключении вакуума давление должно снижаться, что указывает на исправность регулятора. Если изменений в давлении не происходит, регулятор, скорее всего, неисправен.
5. После окончания проверки обязательно отсоедините манометр и тщательно осмотрите систему на наличие утечек топлива, чтобы предотвратить возможные риски возгорания.
Использование диагностического сканера для анализа работы форсунок
Для диагностики работы форсунок на Chevrolet Trailblazer 2013 года можно использовать диагностический сканер, подключив его к OBD-II порту автомобиля. Этот инструмент позволяет считывать ошибки, связанные с системой впрыска топлива, а также оценить текущие параметры работы форсунок в реальном времени.
Первоначально, подключив сканер, необходимо проверить коды ошибок, которые могут свидетельствовать о неисправности форсунок, таких как «P0201» (неисправность форсунки 1) или другие коды, указывающие на проблемы с системой подачи топлива. Важно помнить, что наличие кода ошибки не всегда означает поломку форсунки, но служит индикатором необходимости дополнительной проверки.
Кроме того, современные диагностические сканеры могут отображать данные о сопротивлении форсунок, уровне их активации и параметрах впрыска. Это позволяет оценить их состояние и понять, правильно ли работает каждая форсунка. Если сканер поддерживает функцию выполнения тестов, можно провести так называемый «активный тест» форсунок, в ходе которого будет проверяться реакция системы на изменение параметров подачи топлива.
Также следует обращать внимание на показания датчиков кислорода и давления топлива, которые могут напрямую зависеть от работы форсунок. Нестабильная работа форсунок часто приводит к изменениям в этих параметрах. Если параметры давления топлива или уровни кислорода выходят за пределы нормы, это может указывать на проблемы в системе впрыска.
Для детальной диагностики рекомендуется использовать сканеры, поддерживающие функцию графического отображения данных, чтобы можно было отслеживать изменения параметров в реальном времени. Это поможет точно определить, какая форсунка работает неправильно, и принять решение о её замене или очистке.
Проверка форсунок на наличие утечек при подаче питания
Для проверки форсунок на наличие утечек при подаче питания необходимо убедиться, что система подачи топлива работает корректно и не имеет утечек, которые могут привести к нарушению работы двигателя. Этот тест выполняется при включенном зажигании, когда топливо подается в систему, но двигатель не запускается.
Шаг 1: Подготовка. Перед началом проверки убедитесь, что у вас есть достаточный доступ к форсункам и что топливная система не имеет высокого давления. Для безопасности отключите аккумулятор, чтобы избежать случайного запуска двигателя.
Шаг 2: Подключение диагностического оборудования. Используйте сканер OBD-II или аналогичный инструмент для мониторинга состояния топливной системы. Включите зажигание, не запускайте двигатель. Сканер должен показывать корректное давление топлива в системе.
Шаг 3: Визуальный осмотр. Осмотрите форсунки на предмет явных повреждений, таких как трещины в корпусе или признаки износа. Обратите внимание на возможные следы топлива возле форсунок, которые могут свидетельствовать о наличии утечек. Особенно важно проверять место соединения форсунок с топливными рампами и патрубками.
Шаг 4: Проверка утечек. Подключите к системе тестовый манометр, который будет измерять давление в топливной магистрали. После подачи питания на систему проверьте, сохраняется ли давление. Если давление падает, это может указывать на утечку топлива через форсунки. В таком случае, рекомендуется снять форсунки и тщательно осмотреть их на предмет повреждений уплотнителей или неправильной герметичности.
Шаг 5: Тест на утечку топлива. После визуальной проверки и замера давления, можно использовать специальный тест для утечек. Включите систему подачи топлива, но не запускайте двигатель. Осмотрите форсунки с использованием спрея для обнаружения утечек, такого как детектор утечек, который распыляет химический реагент на места соединений. В случае утечек, тест покажет явные пузырьки или изменения цвета реагента.
Шаг 6: Заключение. Если утечка не была обнаружена, это означает, что форсунки и топливная система в целом функционируют корректно. В противном случае, форсунки необходимо заменить или отремонтировать. Пренебрежение выявленными утечками может привести к проблемам с топливной системой, повышенному расходу топлива или даже повреждению двигателя.
Как интерпретировать результаты проверки и что делать при неисправности
После проверки форсунок на Chevrolet Trailblazer 2013 важно правильно интерпретировать полученные результаты, чтобы определить состояние компонентов и принять необходимые меры. Вот что следует делать при различных результатах тестирования:
- Нормальный расход топлива: Если форсунки работают исправно, давление топлива стабильное, а поток топлива соответствует стандартам, это означает, что форсунки функционируют должным образом. В этом случае дальнейшая диагностика не требуется, но рекомендуется периодически проверять систему впрыска.
- Неравномерная работа форсунок: При обнаружении неравномерного распыла топлива или разницы в работе форсунок на разных цилиндрах, это может свидетельствовать о засорении или повреждении форсунки. В таком случае необходимо очистить форсунки с помощью специальных растворов или провести замену.
- Проблемы с распылом топлива: Если форсунки не распыляют топливо должным образом (например, распыл идет струей, а не мелкими капельками), это указывает на повреждение иглы или других внутренних элементов форсунки. В данном случае требуется замена форсунки.
- Повышенный расход топлива и дым из выхлопа: Если форсунки неправильно дозируют топливо, это может привести к повышенному расходу и выбросам черного дыма. В таких ситуациях важно провести полную диагностику системы впрыска и, возможно, заменить неисправные форсунки.
- Проблемы с герметичностью: Протечка топлива в форсунке может вызвать потерю давления в системе. Это особенно опасно для безопасности. В случае утечек необходимо заменить прокладки или саму форсунку, если она неисправна.
Если результаты диагностики показывают проблемы с форсунками, необходимо принять следующие шаги:
- Очистка форсунок. Если распыл неправильный, но сам компонент не поврежден, достаточно провести очистку ультразвуковым методом.
- Заменить поврежденные форсунки. Если форсунка не поддается восстановлению, ее следует заменить на новую.
- Проверка топливной системы. После ремонта или замены форсунок рекомендуется провести повторную проверку всей системы, чтобы убедиться, что давление и расход топлива в пределах нормы.
- Проверка на утечки. После устранения неисправностей всегда проверяйте герметичность соединений, чтобы избежать повторных поломок.
Правильное внимание к результатам проверки поможет избежать серьезных проблем с двигателем и сохранить его работоспособность на длительный срок.
Вопрос-ответ:
Как проверить состояние форсунок на Chevrolet Trailblazer 2013 года?
Для проверки состояния форсунок на Chevrolet Trailblazer 2013 года можно выполнить несколько простых шагов. Во-первых, нужно внимательно осмотреть форсунки на наличие утечек топлива и загрязнений. Затем рекомендуется подключить диагностический сканер для проверки кодов ошибок, которые могут указать на неисправности форсунок. Также можно провести тест на продувку форсунок, чтобы убедиться, что они работают корректно и распыляют топливо равномерно.
Как понять, что форсунки на Trailblazer 2013 требуют замены?
Признаки того, что форсунки на Chevrolet Trailblazer 2013 года могут нуждаться в замене, включают: увеличение расхода топлива, потерю мощности двигателя, затрудненный запуск автомобиля, повышенные выбросы угарного газа и характерный «плохой» звук работы двигателя. Если на диагностическом сканере появляются ошибки, связанные с форсунками, или же они начинают «краснеть» (сильно загрязняться), это также может свидетельствовать о необходимости замены.
Как проверить давление топлива, если подозревается проблема с форсунками на Chevrolet Trailblazer?
Проверить давление топлива можно с помощью манометра, который подключается к топливной системе. Сначала необходимо установить манометр в точку подключения топливопроводов. Далее, при включенном зажигании и работающем двигателе, можно измерить давление. Нормальное давление должно соответствовать рекомендациям производителя, которые можно найти в технической документации автомобиля. Если давление значительно отличается от нормы, это может указывать на проблемы с форсунками или другими компонентами топливной системы.
Какие признаки указывают на загрязнение форсунок на Chevrolet Trailblazer 2013?
Загрязнение форсунок можно заметить по нескольким признакам. Во-первых, может ухудшиться работа двигателя: он станет работать неравномерно или будет «троить». Во-вторых, возможно, появление черного дыма из выхлопной трубы из-за плохого распыления топлива. Еще один признак — нестабильный холостой ход или повышенный расход топлива. Если такие симптомы наблюдаются, стоит проверить форсунки на загрязнение или засорение, возможно, потребуется их чистка или замена.
