Блоки питания Asus обладают надежной конструкцией, но при выходе из строя требуют точного и аккуратного вскрытия. Корпус таких устройств часто фиксируется скрытыми защелками, винтами с нестандартным шлицем или даже клеем. Ошибочные действия могут привести к повреждению платы, корпуса или элементов питания. Разборка должна проводиться с соблюдением мер предосторожности и использованием подходящего инструмента.
Инструменты для разборки включают отвертку с битами Torx, плоскую пластиковую лопатку или медиатор, а также фен для разогрева клеевых соединений. В зависимости от модели корпуса винты могут быть скрыты под наклейками или резиновыми заглушками. Вскрытие без повреждений требует внимательности, особенно в местах крепления защелок.
После открытия корпуса важно осмотреть печатную плату на предмет перегоревших элементов, вздувшихся конденсаторов и поврежденных дорожек. Диагностика проводится с использованием мультиметра, проверяя напряжения на ключевых точках цепи. В некоторых случаях потребуется схема устройства, которую можно найти в технической документации производителя или специализированных ресурсах.
Определение типа корпуса блока питания Asus
Перед вскрытием блока питания Asus необходимо определить тип его корпуса, так как конструктивные особенности влияют на порядок разборки. Различают несколько основных вариантов:

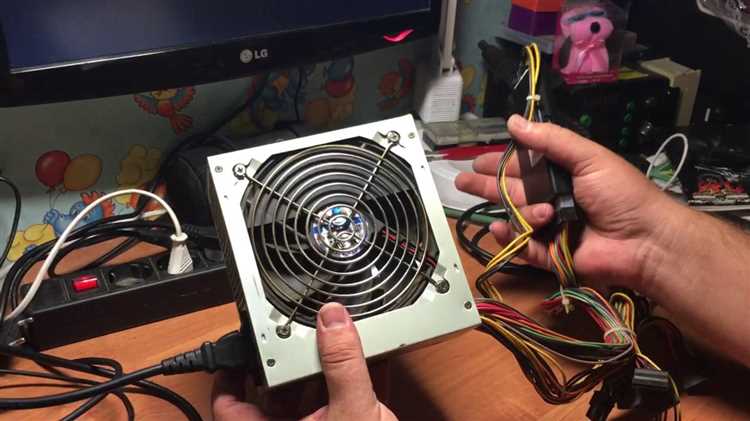

- Цельнометаллический корпус с винтовым креплением – чаще встречается в стационарных моделях. Винты расположены на боковых панелях или основании. Их удаление открывает доступ к внутренним компонентам.
- Корпус с защелками – используется в компактных адаптерах и блоках питания для ноутбуков. Вскрытие требует осторожного поддевания фиксаторов по периметру, чтобы избежать повреждений пластиковых элементов.

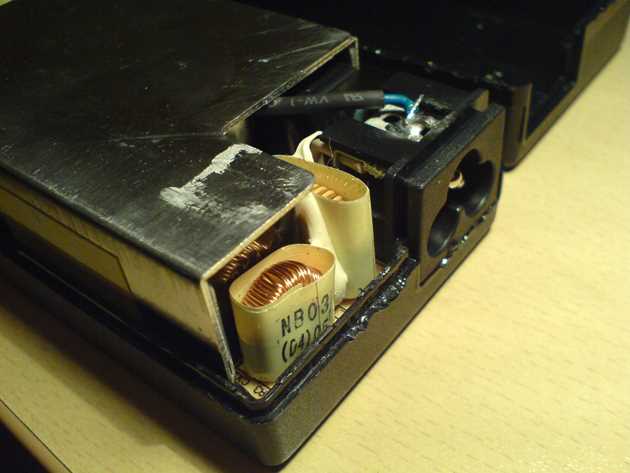

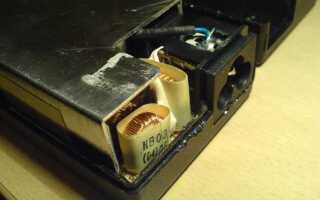

- Герметичный корпус – некоторые модели залиты компаундом или имеют ультразвуковую сварку. Разборка возможна только путем распила, что делает повторную сборку сложной.
Для определения типа корпуса осмотрите швы и соединения. Винты могут быть скрыты под наклейками или резиновыми заглушками. Защелки обычно расположены вдоль швов, а герметизация заметна по отсутствию видимых крепежных элементов.
Важно: при разборке пластиковых корпусов используйте пластиковые лопатки, чтобы минимизировать риск повреждения. Если корпус герметизирован, вскрытие без разрушения невозможно.
Подготовка инструментов и рабочего места
Перед разборкой блока питания Asus необходимо подготовить рабочее место и инструменты, чтобы минимизировать риск повреждений и ускорить процесс. Рабочая поверхность должна быть чистой, устойчивой и хорошо освещённой. Антистатический коврик предотвратит накопление статического заряда, а заземлённый браслет защитит компоненты от повреждений.
Из инструментов понадобятся:
- Отвёртка с насадками PH0, PH1 и T8 для винтов разного типа.
- Пластиковые медиаторы или лопатки для аккуратного вскрытия корпуса.
- Тонкогубцы для работы с защёлками и разъёмами.
- Пинцет с антистатическим покрытием для мелких деталей.
- Мультиметр для диагностики напряжений.
- Фен для пайки (если потребуется демонтаж элементов).
Дополнительно стоит подготовить контейнеры для винтов и мелких компонентов. Важно зафиксировать порядок разборки, делая фото или записи, чтобы избежать ошибок при сборке.
Разборка корпуса без повреждения крепежных элементов
Перед вскрытием блока питания Asus убедитесь, что он полностью обесточен. Используйте антистатический браслет, чтобы предотвратить повреждение компонентов.
- Определение типа крепежа. Осмотрите корпус: возможны винты с крестообразным или шестигранным шлицем, защелки, скрытые крепления.
- Снятие винтов. Применяйте отвертку подходящего размера, избегая срыва граней. Если винты скрыты под пломбами, аккуратно подденьте их иглой.
- Освобождение защелок. Найдите пластиковые фиксаторы на боковых гранях. Используйте пластиковую лопатку или медиатор, вставляя инструмент в зазор и аккуратно проворачивая.
- Скрытые крепления. Некоторые модели имеют клеевые соединения. Прогрейте корпус феном (до 60–70°C), чтобы ослабить клей.
- Разъединение половин корпуса. Держите корпус обеими руками и равномерно раздвигайте части, не применяя чрезмерную силу.
После разборки осмотрите элементы крепежа. Поврежденные винты замените аналогами, а защелки можно усилить каплей эпоксидного клея.
Обход скрытых защелок и клеевых соединений

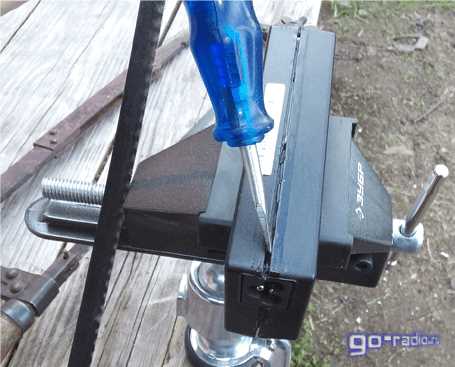

Корпус блоков питания Asus часто фиксируется скрытыми защелками, расположенными по периметру стыка верхней и нижней частей корпуса. Для их разъединения применяйте пластиковую лопатку или медиатор, начиная с угла. Вставьте инструмент в зазор и аккуратно проведите вдоль линии соединения, нащупывая точки фиксации. При натяжении защелка ослабнет – слегка подденьте крышку, но не применяйте чрезмерную силу, чтобы не сломать крепления.
Клеевые соединения встречаются на швах корпуса или в местах прилегания крышки. Для размягчения клея прогрейте участок феном до 60–80°C. Избегайте перегрева, чтобы не повредить пластиковые элементы. После прогрева осторожно поддевайте крышку, равномерно распределяя усилие по краям. Если клей держит слишком крепко, примените изопропиловый спирт – нанесите его на стык и дайте впитаться. Это ослабит адгезию без риска для электроники.

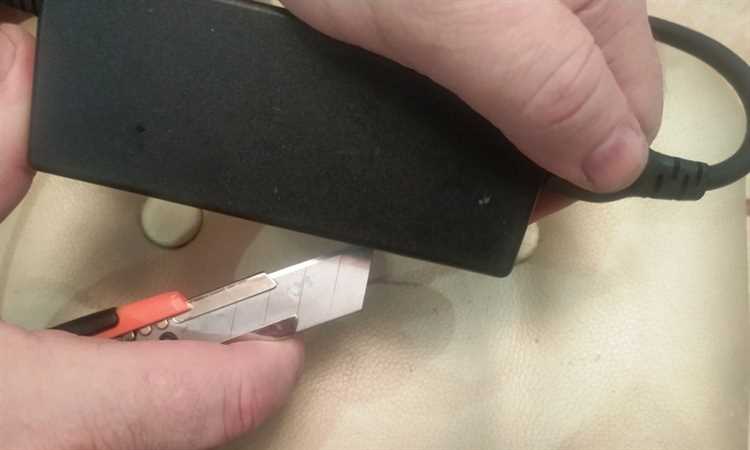

Если корпус не поддается, проверьте наличие скрытых винтов под наклейками или резиновыми ножками. Их удаление может существенно облегчить вскрытие. В крайнем случае, когда механический доступ невозможен, разрезайте клей по шву острым канцелярским ножом, соблюдая осторожность, чтобы не повредить внутренние компоненты.
Оценка состояния компонентов после вскрытия

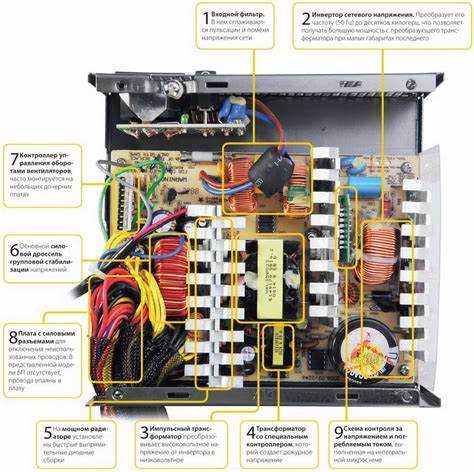

После разборки блока питания Asus необходимо тщательно проверить все ключевые компоненты. Начните с визуального осмотра печатной платы: следы перегрева, потемневшие участки, вспученный лак или подгоревшие дорожки свидетельствуют о перегрузках или коротких замыканиях.
Конденсаторы – один из наиболее уязвимых элементов. Вздутие, подтёки электролита, разрушение изоляции указывают на деградацию. Особое внимание уделите выходным конденсаторам в цепи фильтрации – их неисправность вызывает нестабильность напряжения.
Диодный мост и силовые транзисторы проверяются мультиметром в режиме «прозвонки». Неисправности проявляются в виде короткого замыкания или обрыва цепи. Перегрев силовых элементов часто сопровождается растрескиванием корпуса или обесцвечиванием припоя.
Индуктивные элементы, такие как дроссели и трансформаторы, требуют проверки целостности обмоток. Обугленные или оплавленные изоляционные слои сигнализируют о перегрузках. Если трансформатор издаёт гул или нагревается без нагрузки, возможны межвитковые замыкания.
Стабилизаторы напряжения и ШИМ-контроллеры проверяются на отсутствие трещин в корпусе и механических повреждений. При подозрении на неисправность следует измерить напряжение на их выходах в работающем режиме.

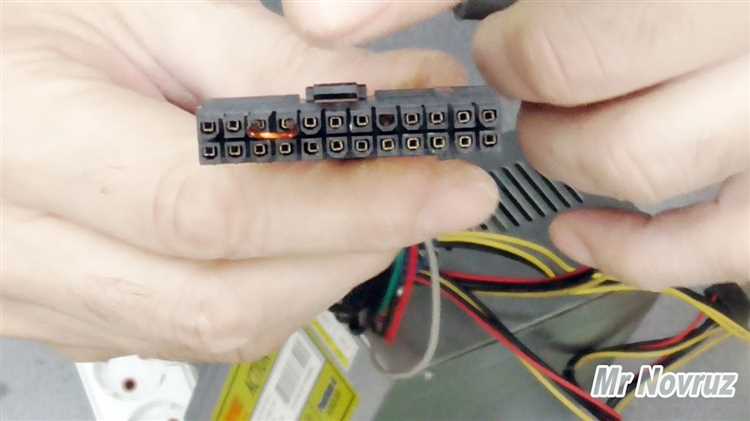

Разъёмы и контактные площадки осматриваются на наличие окислов и механического износа. При необходимости очищайте их изопропиловым спиртом или специальными средствами.
После осмотра все подозрительные элементы подлежат детальной диагностике с помощью осциллографа и лабораторного блока питания. Выявленные неисправности устраняются заменой компонентов, пропайкой повреждённых соединений или восстановлением дорожек.
Обратная сборка блока питания после диагностики
Перед началом сборки убедитесь, что все компоненты исправны, а выявленные дефекты устранены. Проверьте целостность проводов, разъемов и пайки. Очистите внутренние элементы от пыли и следов перегрева.
Установите радиаторы и элементы охлаждения на прежние места, используя термопасту или термопрокладки, если они были заменены. Закрепите силовые транзисторы и диоды, избегая перекосов.
Подключите все шлейфы и разъемы в исходное положение. Убедитесь, что кабели не пережаты корпусом и не контактируют с нагревающимися деталями. Зафиксируйте плату блока питания в корпусе, соблюдая правильное расположение винтов.
Перед окончательной сборкой выполните тестирование без нагрузки. Включите блок питания через лампу накаливания на 60–100 Вт для ограничения тока при возможном замыкании. Измерьте выходные напряжения и убедитесь в их стабильности.
Закройте корпус, равномерно затяните крепежные элементы. Повторно проверьте отсутствие зазоров и перекосов. Установите гарантийные пломбы, если необходимо. Подключите блок питания к системе и убедитесь в его нормальной работе под нагрузкой.
Вопрос-ответ:
Как безопасно вскрыть блок питания Asus, чтобы не повредить корпус?
Перед разборкой блока питания необходимо полностью обесточить устройство и подождать несколько минут, чтобы разрядились конденсаторы. Большинство моделей Asus имеют защелки и скрытые винты. Сначала найдите винты под наклейками или резиновыми ножками. После их откручивания аккуратно подденьте крышку пластиковым инструментом или тонкой лопаткой, чтобы не повредить корпус.
Какие инструменты понадобятся для вскрытия блока питания Asus?
Для разборки могут понадобиться отвертки (обычно крестовая и шестигранная), пластиковая лопатка или медиатор для поддевания крышки, антистатические перчатки, пинцет и мультиметр для диагностики. В некоторых случаях может потребоваться термопаста, если нужно заменить термопрокладки или радиаторы внутри блока.
Можно ли вскрыть блок питания Asus без потери гарантии?
Большинство блоков питания имеют гарантийные пломбы. Если вскрытие устройства приведет к повреждению пломбы, гарантия будет аннулирована. Однако, если гарантийный срок уже истек или у вас есть навыки аккуратного вскрытия, можно попробовать разобрать блок без следов вмешательства, например, прогрев наклейку перед снятием.
Что делать, если крышка блока питания не поддается?
Некоторые модели имеют скрытые защелки или дополнительно проклеены для прочности. Если винты откручены, попробуйте аккуратно поддеть крышку пластиковой картой или лопаткой. Если корпус склеен, можно слегка нагреть его феном на низкой температуре, чтобы клей размягчился. Важно не использовать силу, чтобы не сломать крепления.
Какие компоненты внутри блока питания Asus чаще всего требуют ремонта?

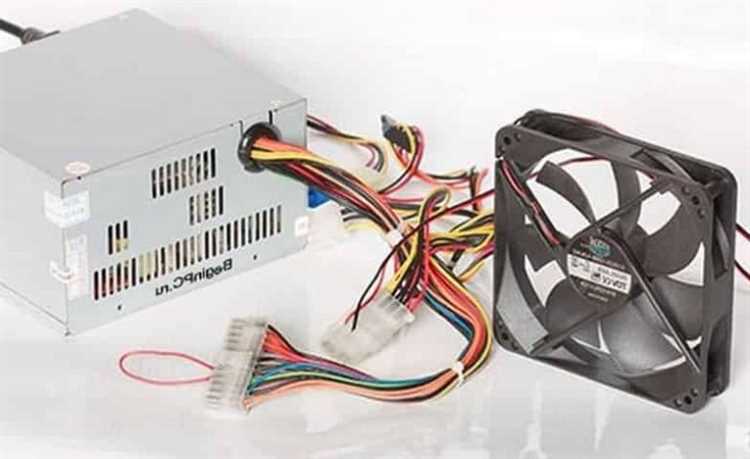

Наиболее уязвимые элементы – конденсаторы (вздутие, утечка), диоды и транзисторы в цепи питания, а также предохранители. Также могут выходить из строя дроссели из-за перегрева. Вентилятор часто забивается пылью, что приводит к перегреву, поэтому при разборке полезно проверить его состояние и очистить от загрязнений.
Как снять крышку блока питания Asus, если нет видимых винтов?
Некоторые модели блоков питания Asus имеют защелки или скрытые винты под наклейками. Вначале внимательно осмотрите корпус – возможно, винты находятся под резиновыми ножками или наклейками с информацией о гарантии. Если их нет, попробуйте аккуратно поддеть корпус пластиковым инструментом вдоль стыков, чтобы не повредить детали. В некоторых случаях крышка крепится на защелках, которые нужно аккуратно разъединить. Если крышка держится плотно, не используйте чрезмерную силу, чтобы не сломать крепления.
