На моделях Renault Logan с бензиновыми двигателями объёмом 1.4 и 1.6 литра стартер расположен в нижней части двигателя, сзади, со стороны стыка с коробкой передач. Он крепится к блоку двигателя тремя болтами и частично скрыт впускным коллектором, что усложняет доступ без снятия некоторых элементов.
Для доступа к стартеру рекомендуется демонтировать аккумулятор, корпус воздушного фильтра и патрубки, особенно на моделях с системой впрыска типа D4F и K7M. На автомобилях с кондиционером может потребоваться дополнительный демонтаж компрессора или перемещение его в сторону без разгерметизации системы.
Отсоединение клемм питания стартера выполняется только после снятия минусовой клеммы с аккумулятора. Основной питающий провод фиксируется гайкой на шпильке, а управляющий провод – разъёмом типа «папа-мама». При повторной установке важно соблюдать момент затяжки болтов – для большинства моделей он составляет около 40 Н·м.
Если стартер не запускается, несмотря на целый предохранитель и реле, первым делом стоит проверить контактные соединения и наличие напряжения на управляющем проводе при повороте ключа. В случае необходимости замены важно использовать стартер, соответствующий OEM-коду: для 8-клапанных двигателей это чаще всего 8200589543 или его аналоги от Bosch и Valeo.
Где именно находится стартер на двигателе Renault Logan
Стартер на двигателе Renault Logan расположен в задней части силового агрегата, со стороны коробки передач. Он прикручен болтами к картеру сцепления и располагается чуть ниже оси коленчатого вала. На большинстве версий Logan с двигателями 1.4 и 1.6 стартер размещён с правой стороны моторного отсека, если смотреть по ходу движения автомобиля.

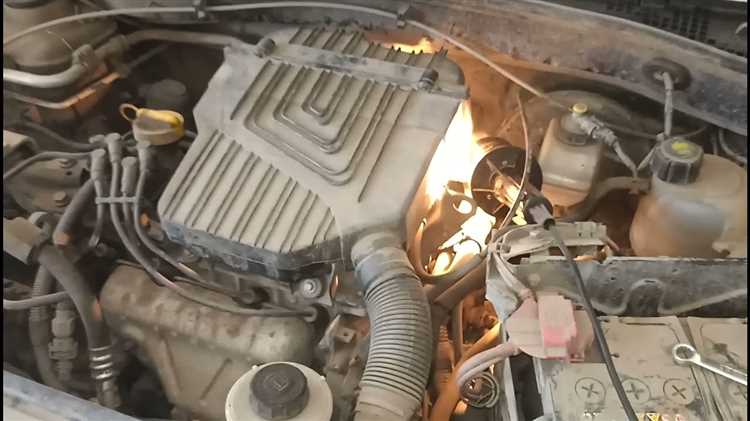

Для доступа к стартеру потребуется снять воздушный фильтр и, при необходимости, аккумулятор. Визуальный осмотр возможен сверху и снизу, но для полноценного демонтажа чаще всего удобнее работать снизу автомобиля с ямы или подъёмника. Электропроводка стартера включает силовой провод от аккумулятора и управляющий провод от замка зажигания, которые подключаются сзади на корпусе устройства.
Рекомендация: перед началом работ отключите минусовую клемму аккумулятора. Болты крепления стартера имеют разный доступ: верхний может быть неудобен без удлинителя или карданного шарнира. Оптимальный инструмент – головка на 13 с трещоткой и удлинителем.
Особенности крепления могут незначительно отличаться в зависимости от года выпуска и модификации двигателя, но базовое расположение стартера остаётся неизменным.
Как получить доступ к стартеру без снятия лишних узлов
Для получения доступа к стартеру на Renault Logan, не разбирая половину моторного отсека, потребуется точная последовательность действий и минимальный набор инструментов: головки на 13 и 10, кардан, удлинитель, трещотка и рожковый ключ на 13 с изгибом.
1. Обесточивание: отключить клемму «минус» с аккумулятора, чтобы исключить короткое замыкание при работе с электрическими соединениями стартера.
2. Доступ снизу: установить авто на домкрат и надёжно зафиксировать упоры под задними колёсами. Через нижнюю часть моторного отсека открыть доступ к стартеру. Снимание защиты картера облегчает манипуляции, но не является обязательным, если использовать кардан с удлинителем.
3. Разъёмы: отсоединить провод питания стартера и управляющий провод, используя ключ на 13 и плоскую отвёртку для снятия клемм. Стараться не деформировать контактные площадки.

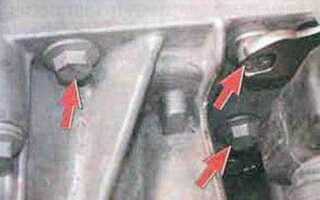

4. Болты крепления: открутить два болта крепления стартера к картеру коробки передач. Верхний болт удобно ослаблять через пространство между радиатором и двигателем, используя длинный вороток с карданом. Нижний доступен напрямую снизу.
Важно: не трогать впускной коллектор, корпус воздушного фильтра и генератор – эти элементы не мешают доступу, если действовать по описанному алгоритму. Не стоит снимать батарею или бачок охлаждающей жидкости – это лишнее и не влияет на доступ к стартеру.
При правильном подходе замена или обслуживание стартера занимает не более 40 минут и не требует демонтажа навесного оборудования.
Какие инструменты понадобятся для осмотра и замены стартера
Для доступа к стартеру Renault Logan потребуется торцовый ключ на 13 с удлинителем – он необходим для откручивания крепежных болтов стартера. Без удлинителя работать неудобно, особенно с нижним болтом, расположенным в труднодоступной зоне за коллектором.
Рожковый ключ на 10 нужен для отсоединения клеммы «минус» от аккумулятора и откручивания гайки на клемме втягивающего реле. Желательно использовать ключ с трещоткой для ускорения работы в стеснённом пространстве моторного отсека.
Для демонтажа защиты картера – если она установлена – потребуется торцовая головка на 10 или 8 в зависимости от конструкции креплений. Наличие универсального воротка поможет ускорить снятие.
Плоская отвёртка может понадобиться для аккуратного отсоединения разъема с управляющим проводом. Применять силу нельзя – фиксатор легко ломается.
Если стартер заклинил, понадобится монтажка или металлический рычаг длиной около 30 см для его аккуратного смещения с посадочного места. Усилия следует прикладывать постепенно, через прокладку, чтобы не повредить корпус.
Набор шестигранников может понадобиться в редких случаях при обслуживании стартера нового образца или снятии креплений рядом расположенных элементов, ограничивающих доступ.
Признаки неисправности стартера, связанные с его расположением
На Renault Logan стартер расположен в нижней части двигателя, ближе к стыку с коробкой передач. Такое размещение делает его уязвимым к воздействию влаги, грязи и реагентов с дороги. Один из первых признаков неисправности – затруднённый пуск двигателя после дождя или мойки днища. Это может указывать на окисление контактов или короткое замыкание внутри корпуса стартера из-за попадания влаги.
Если при повороте ключа слышен одиночный щелчок без запуска мотора, причиной может быть загрязнение тягового реле, которому мешает нормально срабатывать вода или грязь, попавшие через нижнюю часть моторного отсека. Также возможны трудности при холодном пуске зимой – стартер медленно вращает двигатель из-за увеличенного сопротивления в обмотках, вызванного коррозией.
Регулярный перегрев стартера во время пробок может быть связан с его близостью к выпускному коллектору. Постоянное тепловое воздействие ускоряет износ щеточного узла и подшипников, что проявляется в виде скрежета или характерного «воющего» звука при запуске.

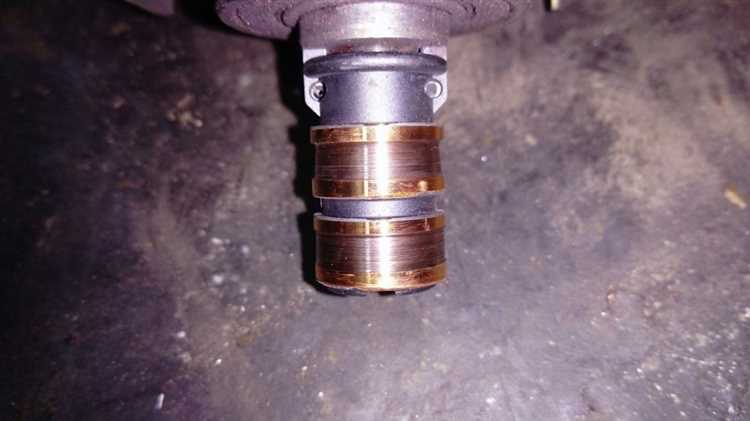

Наличие подтеков масла из сальника коленвала может приводить к попаданию смазки внутрь корпуса стартера. Это вызывает налипание пыли и ухудшает контакт щеток с коллектором. Признак – нестабильная работа стартера: он то срабатывает, то «молчит».
Из-за труднодоступного расположения при обслуживании часто повреждаются провода питания или ослабляются клеммы. Это вызывает кратковременные перебои в работе стартера, особенно при вибрациях на ходу. Визуальный осмотр и подтяжка креплений должны проводиться при каждом техническом обслуживании.
Различия в расположении стартера у двигателей 1.4 и 1.6
У моделей Renault Logan с бензиновыми двигателями 1.4 и 1.6 литра стартеры установлены по-разному, что влияет на доступ к узлу при обслуживании и замене.
- На двигателе 1.4 стартер расположен ближе к передней части моторного отсека, ниже коллектора. Это упрощает визуальный осмотр, но ограничивает пространство для демонтажа, особенно при наличии кондиционера.
- На версии 1.6 стартер смещён к задней части двигателя, ближе к стыку с коробкой передач. Он частично перекрыт впускным коллектором и требует снятия дополнительных компонентов для замены.
При демонтаже стартера на 1.6-литровом двигателе:
- Необходимо демонтировать впускной коллектор или отвести его в сторону.
- Отключение аккумулятора строго обязательно из-за близости к массе и высокой плотности проводки.
- Рекомендуется доступ снизу автомобиля, при этом потребуется подъёмник или смотровая яма.
Для двигателя 1.4 чаще достаточно верхнего доступа, но при этом стоит учитывать плотную компоновку патрубков системы охлаждения. В обоих случаях используются крепления на три болта, но головки имеют различный размер в зависимости от года выпуска и типа коробки передач (МКПП или АКПП).
Важно: на 1.6 модели с двигателями K7M стартер может быть установлен в нижней части картера сцепления, что требует снятия защиты двигателя при обслуживании.
Частые ошибки при самостоятельном поиске стартера на Logan
Одна из самых распространенных ошибок – неправильный выбор стартера по номеру детали. На Renault Logan существует несколько вариантов стартера, в зависимости от модели двигателя и года выпуска. Применение неподходящего стартера может привести к неэффективной работе системы запуска или даже повреждению других компонентов.
Еще одной ошибкой является игнорирование маркировки на стартере. Многие автомобилисты не обращают внимание на такие детали, как напряжение, мощность и диаметр привода, что критично для правильной работы устройства. Неверный стартер может не обеспечивать достаточную мощность для запуска двигателя или быстро выйти из строя.
Ошибка в выборе стартера может также возникнуть из-за покупки неоригинальных или низкокачественных аналогов. Некоторые дешевые стартеры не соответствуют стандартам, установленным для автомобилей Logan, что может повлиять на срок службы и безопасность автомобиля. Лучше предпочесть проверенные бренды или оригинальные детали.
Не стоит забывать и о необходимости проверки состояния проводки и других элементов системы запуска перед заменой стартера. Иногда проблема может заключаться не в самом стартере, а в неисправностях в электросистеме автомобиля, таких как плохие контакты или поврежденные кабели.
Кроме того, стоит учитывать не только технические характеристики, но и марку автомобиля. Стартеры от других моделей Renault или автомобилей других марок могут внешне и по характеристикам быть схожи, но не подойдут для Logan из-за различий в системе монтажа или параметрах мощности.
И, наконец, стоит помнить, что неправильная установка стартера может привести к его повреждению. Убедитесь в точности монтажа, особенно при использовании аналоговых запчастей. Для избежания таких ошибок лучше всего доверить установку квалифицированному специалисту.
Вопрос-ответ:
Где расположен стартер на Renault Logan?
Стартер на Renault Logan находится в передней части двигателя, ближе к трансмиссии. Он установлен с правой стороны двигателя, между коробкой передач и аккумулятором. Обычно доступ к стартеру осуществляется через подкапотное пространство, и для его замены требуется снятие некоторых элементов двигателя, таких как воздушный фильтр и шланги.
Какие признаки неисправности стартера на Renault Logan?
Если стартер на Renault Logan неисправен, это может проявляться несколькими признаками. Например, при повороте ключа в замке зажигания мотор не запускается, а слышен только щелчок или полное отсутствие звука. Также могут возникнуть проблемы с запуском в холодную погоду. В некоторых случаях стартер может работать с перебоями или не включаться вообще, что указывает на его износ или неисправность в цепи питания.
Как проверить работоспособность стартера на Renault Logan?
Для проверки работоспособности стартера на Renault Logan можно выполнить несколько действий. Во-первых, можно проверить напряжение на аккумуляторе, чтобы убедиться, что он заряжен. Затем необходимо проверить проводку, которая соединяет стартер с аккумулятором и замком зажигания. Если стартер не срабатывает, можно попробовать временно замкнуть контакты на стартере, чтобы понять, работает ли он. В случае с перебоями в работе можно провести диагностику с помощью автосканера для проверки ошибок в системе электроснабжения.
Сколько времени занимает замена стартера на Renault Logan?
Время, необходимое для замены стартера на Renault Logan, зависит от опыта мастера и условий работы. Обычно процедура занимает от 1 до 2 часов. В это время входит демонтаж старого стартера, установка нового устройства и проверка его работоспособности. При этом стоит учитывать, что если необходима дополнительная работа, такая как снятие других деталей двигателя или трансмиссии, время замены может увеличиться.
Можно ли заменить стартер на Renault Logan своими силами?
Замена стартера на Renault Logan своими силами возможна, если у вас есть минимальные навыки работы с автомобилем и нужные инструменты. Для этого потребуется снять старый стартер, что может потребовать снятия некоторых частей двигателя, например, воздушного фильтра. Если у вас есть опыт в ремонте автомобилей и вы знаете, как обращаться с проводкой и аккумулятором, то заменить стартер можно самостоятельно. Однако, если у вас нет опыта, рекомендуется обратиться в сервисный центр для профессиональной установки нового устройства.
Где расположен стартер на Renault Logan?
Стартер на Renault Logan обычно находится в передней части двигателя, с правой стороны. Он монтируется к блоку цилиндров и соединен с маховиком с помощью зубчатого соединения. Для доступа к стартеру необходимо снять защиту двигателя или аккумуляторную батарею, в зависимости от года выпуска и модели автомобиля. Иногда его расположение может отличаться в зависимости от типа двигателя (например, бензиновый или дизельный), но в основном он расположен в указанной области.
Какие проблемы могут возникать с стартером на Renault Logan, если его расположение неудобное для ремонта?
Одной из проблем, с которыми можно столкнуться из-за неудобного расположения стартера на Renault Logan, является сложность доступа к нему при необходимости замены или ремонта. Из-за того, что стартер находится в ограниченном пространстве под капотом, иногда требуется снять дополнительные компоненты, такие как аккумулятор или воздуховоды, что усложняет процесс ремонта. Также может возникнуть проблема с закисанием соединений или износом элементов стартера, что влияет на его работоспособность. В случае неисправности стартер может не запускать двигатель, что потребует профессиональной диагностики и ремонта, иногда даже с заменой самого стартера.
