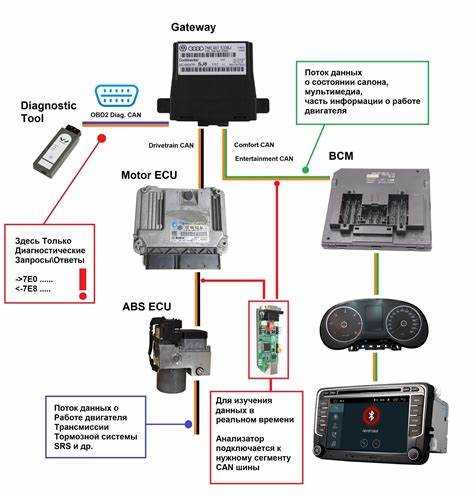

Электронные системы автомобиля Kia Rio активно обмениваются данными по CAN-шине. Этот протокол используется для передачи информации между блоками управления двигателем, коробкой передач, ABS, ESP и другими модулями. Для доступа к этим данным требуется совместимый адаптер и базовые навыки работы с диагностическим ПО.
CAN-шина Kia Rio работает на скорости 500 кбит/с и использует стандартный разъём OBD-II, расположенный под рулевой колонкой. Наиболее доступный способ чтения данных – использование адаптера ELM327, подключаемого через Bluetooth, Wi-Fi или USB. Он позволяет получить доступ к диагностической информации через приложения вроде ScanMaster, Torque или PyOBD.
Важно: не все адаптеры одинаково полезны. Для Kia Rio лучше выбирать устройства на оригинальном чипе ELM327 версии 1.5 – только они корректно обрабатывают расширенные PID-команды, необходимые для чтения параметров с ABS и подушек безопасности. Подделки с прошивкой 2.1 часто выдают ошибки или не видят все модули.
Перед подключением убедитесь, что зажигание включено, но двигатель не запущен. После установки соединения настройте скорость передачи данных в программе на 500 кбит/с, выберите протокол ISO 15765-4 CAN и начните сканирование. При успешном соединении будут отображены коды ошибок (DTC), параметры работы двигателя и статус систем безопасности.
Выбор совместимого OBD-II адаптера для Kia Rio
Для чтения CAN-шины на Kia Rio критически важно выбрать адаптер, полностью совместимый с протоколами ISO 15765-4 (CAN), используемыми в моделях этого автомобиля начиная с 2011 года. Оптимальным выбором считаются адаптеры, поддерживающие полнодуплексную передачу данных и минимальные задержки при опросе ЭБУ.
Рекомендуются адаптеры на базе чипов ELM327 (версии 1.5 без подделок) или STN1110. Адаптеры с оригинальными микросхемами обеспечивают стабильную работу с такими приложениями, как Torque Pro, Car Scanner и ScanMaster, особенно в режиме реального времени.
Проводные USB-адаптеры, такие как OBDLink SX или адаптеры с чипом FTDI, предпочтительнее для диагностики с ПК – они обеспечивают более высокую скорость обмена данными и надежность соединения по сравнению с Bluetooth и Wi-Fi аналогами. Однако для мобильного использования удобно выбирать Bluetooth-адаптеры, совместимые с Android, например, OBDLink LX или VGate iCar Pro BLE 4.0, если планируется подключение к iOS.
Важно избегать дешёвых адаптеров без сертификации, особенно версий ELM327 v2.1, поскольку они часто не поддерживают все PID-команды и могут выдавать некорректные значения.
Проверка адаптера перед покупкой: он должен корректно считывать VIN, поддерживать команды OBD-II Mode 01 и уверенно работать с блоками ABS, SRS и BCM, что подтверждает полноценный доступ к CAN-шине Kia Rio.
Подключение адаптера к диагностическому разъему автомобиля
Перед подключением убедитесь, что зажигание выключено. Это снижает риск короткого замыкания при установке адаптера. Подсоедините адаптер к разъёму до упора, не прикладывая чрезмерного усилия. Световой индикатор на корпусе устройства должен загореться, сигнализируя о питании от шины.
Если используется USB-адаптер, подключите его к компьютеру после соединения с автомобилем. В случае Bluetooth- или Wi-Fi-версий, сначала выполните сопряжение устройства через настройки смартфона или ПК, затем откройте диагностическое ПО.
Важно: не используйте удлинители низкого качества – они искажают сигналы шины CAN и могут привести к нестабильной работе адаптера.
Рекомендуется предварительно проверить схему распиновки адаптера – некоторые китайские модели имеют нестандартную разводку, что может привести к его выходу из строя при неправильном подключении.
Настройка программного обеспечения для чтения данных с CAN шины
Рекомендуемые приложения: ScanMaster, OpenDiag, или PyOBD. Установка программ производится с официальных источников. После установки важно вручную задать параметры подключения: скорость 500 кбит/с и идентификаторы фильтрации, если ПО поддерживает настройку фильтров (например, 0x7E8 для данных от ЭБУ двигателя).
При первом запуске установите COM-порт устройства (для USB-адаптеров) или выберите Bluetooth/Wi-Fi интерфейс, указав его вручную. Включите логирование сеанса, чтобы отслеживать передаваемые и получаемые пакеты. Это упростит отладку при нестабильной связи или ошибках в расшифровке данных.
В большинстве программ необходимо включить режим постоянного запроса PID-ов, активировав опцию «Live Data» или аналогичную. Для Kia Rio полезно также активировать чтение нестандартных PID-ов – например, температурных датчиков, состояния клапанов VVT или давления в рампе – если устройство и ПО поддерживают расширенные команды.
Для повышения точности желательно отключить энергосберегающие режимы ПК или смартфона, чтобы исключить разрывы связи. Рекомендуется сохранять сессии в формате .csv или .log для последующего анализа и построения графиков параметров.
Определение используемых протоколов CAN шины на Kia Rio
На Kia Rio, начиная с моделей третьего поколения (с 2011 года), используется высокоскоростная CAN-шина стандарта ISO 15765-4 (CAN 11/500 и CAN 29/500), применяемая для диагностики через OBD-II разъём. Это позволяет считывать параметры работы двигателя, автоматической коробки передач, а также других систем, поддерживающих диагностику по стандарту EOBD/OBD-II.
В салоне Kia Rio диагностический разъём OBD-II обычно расположен под рулевой колонкой, ближе к педали тормоза. Для взаимодействия с CAN-шиной необходим адаптер, поддерживающий ISO 15765-4. Наиболее надёжные результаты даёт использование адаптеров на чипе ELM327 версии 1.5 или оригинальных интерфейсов, таких как ScanTool OBDLink или Konnwei KW902.

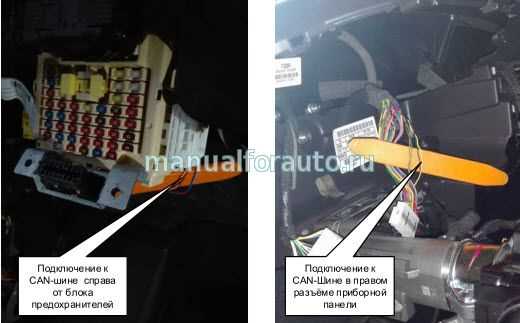

Для доступа к нестандартным блокам, включая ABS, ESP, BCM и приборную панель, может потребоваться подключение ко второй CAN-линии. В таких случаях используется адаптер с поддержкой протокола CAN 29/250. Эти линии обычно доступны не через OBD-II, а через разъёмы под торпедой или за приборной панелью. Идентификация конкретных линий требует просмотра электросхем модели, размещённых в технической документации или базе Autodata.

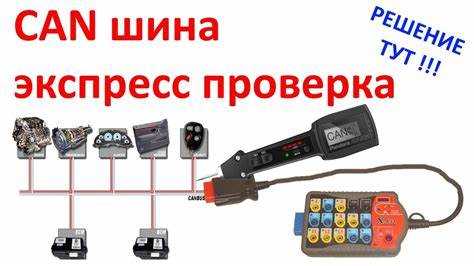

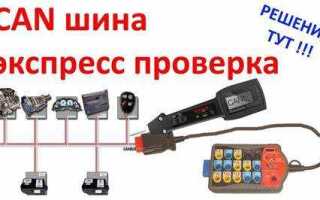

Перед подключением рекомендуется замерить напряжение между CAN-H и CAN-L: при отсутствии активности напряжение будет около 2.5 В на каждой линии, при передаче данных – колебаться в пределах 2.0–3.0 В. Несоответствие этим значениям указывает на возможные проблемы в сети или неправильное подключение.
Для точного определения активных протоколов на конкретной модификации Kia Rio целесообразно использовать диагностические сканеры с возможностью автоматического опроса доступных протоколов. ПО вроде Forscan, ScanMaster или CarScanner позволяет определить текущий протокол без ручного выбора.
Считывание и интерпретация параметров ECU через адаптер
Для доступа к параметрам ECU на Kia Rio через CAN-шину необходимо использовать адаптер, поддерживающий протокол ISO 15765-4 (CAN). Рекомендуется применять адаптеры с чипами ELM327 версии не ниже 1.5 – они обеспечивают стабильную работу с диагностическим ПО.
После подключения адаптера к разъёму OBD-II, запустите приложение, совместимое с данным протоколом (например, Torque Pro или ScanMaster). При установлении соединения выберите блок управления двигателем (ECM) в меню ECU. Система начнёт транслировать сырые данные, которые можно интерпретировать в реальном времени.
Наиболее важные параметры для анализа:
RPM (частота вращения коленвала): отображается в диапазоне 600–6500 об/мин. Отклонения при холостом ходе могут указывать на неисправности в системе зажигания или подаче воздуха.
MAF (расход воздуха): в норме – 2–7 г/с на холостом ходу. Повышенные значения – признак утечки воздуха или загрязнённого фильтра.
Температура охлаждающей жидкости: после прогрева двигателя должна держаться в пределах 85–95°C. Пониженные значения – индикатор неисправного термостата.
Коррекции топливоподачи (LTFT/STFT): отклонения более ±10% требуют проверки состояния форсунок и лямбда-зондов.
Для точной диагностики необходимо проводить тесты при разных режимах – на холостом ходу, при частичной нагрузке и при полной нагрузке. Это позволяет выявить нестабильные значения, которые не проявляются в статике.
Регулярное считывание параметров ECU помогает обнаружить проблемы до появления ошибок и предупредить серьёзные поломки. Все данные следует сохранять для последующего сравнения и отслеживания динамики работы систем.
Диагностика ошибок и сброс кодов неисправностей
Для диагностики ошибок на Kia Rio с помощью адаптера CAN-шины необходимо подключить диагностическое оборудование, поддерживающее протокол OBD-II. После подключения к разъему OBD-II, адаптер считывает коды неисправностей, которые отображаются на экране устройства или в приложении на смартфоне. Эти коды представляют собой ошибки, связанные с различными системами автомобиля, такими как двигатель, трансмиссия, тормоза и другие элементы.
При получении кодов ошибок важно правильно интерпретировать их значение. Коды начинаются с буквы, обозначающей систему (например, P – двигатель, C – шасси, B – кузов, U – общая ошибка). Далее идет числовой код, который указывает на тип неисправности. Например, код P0300 указывает на ошибку зажигания.
После диагностики необходимо принять решение о действиях. В некоторых случаях ошибки могут быть временными, например, из-за краткосрочных сбоев в работе системы. В других случаях требуется вмешательство специалиста для устранения неисправности.
Сброс кодов неисправностей выполняется с помощью того же адаптера. Этот процесс не решает проблему, но позволяет очистить память ЭБУ, что может быть полезно после выполнения ремонта или замены деталей. Для сброса кодов необходимо использовать соответствующую функцию в диагностическом ПО. Однако стоит помнить, что сброс кодов не отменяет необходимость устранения самой неисправности – код ошибки может появиться снова, если проблема не была устранена.
Важно: в некоторых случаях после сброса кодов неисправности необходимо провести дополнительные проверки и тесты работы систем автомобиля, чтобы убедиться в исправности работы всех компонентов. Если после сброса ошибки продолжают возникать, рекомендуется обратиться к профессиональному механнику или дилеру.
Экспорт и анализ полученных данных для дальнейшей работы
Основной задачей является извлечение данных из интерфейса адаптера в удобном формате. Наиболее часто используемые форматы для хранения данных:
- CSV (Comma Separated Values) – простой формат для работы с таблицами в различных программах (например, Excel).
- XML – полезен для хранения и передачи структурированных данных.
- JSON – используется для обмена данными между приложениями и сервером.
После экспорта данных в нужный формат, они подлежат анализу. Важно выделить несколько аспектов для корректного выполнения анализа:
- Обработка ошибок и некорректных данных. Некоторые параметры могут быть невалидными или неполными. Это важно учитывать для дальнейшего анализа.
- Визуализация данных. Построение графиков для наблюдения за поведением систем автомобиля позволяет быстро выявить аномалии или неисправности в работе отдельных датчиков.
- Использование специализированных программ для обработки CAN данных. Программы вроде CANalyzer или Vehicle Spy предоставляют детализированные отчеты и возможность фильтрации данных по различным критериям.
Для дальнейшей работы важно выполнить следующее:
- Провести анализ частоты и временных зависимостей сигналов с различных датчиков, чтобы выявить корреляции между показателями.
- Настроить алерты и предупреждения для отслеживания отклонений от нормы в режиме реального времени.
- Разработать сценарии для автоматической диагностики возможных неисправностей на основе собранных данных.
Правильный экспорт и анализ данных позволяет значительно повысить точность диагностики и обеспечить оперативное реагирование на неисправности автомобиля.
Вопрос-ответ:
Что такое CAN шина и как она работает в автомобиле Kia Rio?
CAN шина (Controller Area Network) — это система связи между различными электронными блоками управления автомобиля. В Kia Rio эта шина используется для обмена данными между различными датчиками и модулями, такими как двигатель, тормоза, трансмиссия и другие элементы, которые управляются электронно. Благодаря CAN шине, все эти системы могут обмениваться информацией и работать синхронно, что позволяет автомобилю эффективно выполнять свои функции.
Как подключить адаптер для чтения данных с CAN шины в Kia Rio?
Для подключения адаптера для чтения данных с CAN шины в Kia Rio, нужно сначала выбрать совместимый адаптер (например, ELM327). Далее, адаптер подключается к диагностическому разъему OBD-II, который находится в салоне автомобиля, обычно под панелью приборов. После этого можно использовать специальное программное обеспечение на смартфоне или компьютере, чтобы получить доступ к данным, передаваемым по CAN шине. Это позволит вам прочитать ошибки, параметры работы системы и другую информацию, связанную с состоянием автомобиля.
Какие данные можно получить, используя адаптер для чтения CAN шины на Kia Rio?
С помощью адаптера можно получить разнообразную информацию о состоянии автомобиля. Например, можно прочитать данные о состоянии двигателя, топливной системе, уровне масла, температуре охлаждающей жидкости, а также ошибки, связанные с работой различных систем автомобиля. Это особенно полезно для диагностики неисправностей, так как позволяет быстро определить проблему без необходимости посещать сервисный центр. Кроме того, можно отслеживать работу систем безопасности, таких как антиблокировочная система тормозов (ABS) и система стабилизации (ESP).
Нужно ли иметь специальные навыки для работы с адаптером для чтения CAN шины в Kia Rio?
Для работы с адаптером для чтения CAN шины не требуется глубоких технических знаний, однако базовое понимание работы автомобилей и их систем будет полезным. Важно правильно подключить адаптер к диагностическому разъему OBD-II и правильно использовать программное обеспечение для считывания данных. Большинство адаптеров снабжены инструкциями, которые помогут новичкам разобраться в процессе. Также многие программы имеют интуитивно понятный интерфейс, что делает процесс диагностики доступным даже для людей без специальных технических навыков.
