Что входит в систему охлаждения suzuki jimny

Система охлаждения Suzuki Jimny устроена по классической схеме с жидкостным охлаждением и рассчитана на работу в условиях повышенной нагрузки, включая бездорожье и резкие перепады температуры. В основе – алюминиевый радиатор, термостат с рабочей температурой открытия около 88 °C, насос охлаждающей жидкости с механическим приводом от ремня и расширительный бачок, совмещённый с контрольной системой уровня антифриза.

Принудительное охлаждение двигателя обеспечивается вентилятором, установленным перед радиатором. В моделях с автоматической коробкой передач дополнительно предусмотрен теплообменник для охлаждения трансмиссионной жидкости. Срабатывание вентилятора происходит при достижении температуры охлаждающей жидкости порядка 95–100 °C, а его отключение – при снижении температуры до 88–90 °C.

К слабым местам относятся пластиковые патрубки, подверженные растрескиванию, и радиатор, чувствительный к загрязнению. При регулярной езде по бездорожью рекомендуется прочищать соты радиатора каждые 10–15 тысяч километров. Интервал замены антифриза – каждые 40–60 тысяч километров или раз в четыре года. Использовать необходимо только рекомендованный производителем состав с индексом G12 или G13.

При замене термостата следует учитывать, что температура его открытия напрямую влияет на стабильность прогрева и поведение мотора в холодное время года. Установка неоригинальных компонентов нередко приводит к ошибкам по перегреву или, наоборот, к недостаточному прогреву двигателя, особенно в зимних условиях.

Тип радиатора и особенности его конструкции

На Suzuki Jimny устанавливается алюминиевый радиатор с пластиковыми бачками. Это легкий и компактный элемент, рассчитанный на эксплуатацию в условиях ограниченного пространства моторного отсека. Алюминиевая сердцевина обладает высокой теплопроводностью, что обеспечивает стабильный отвод тепла от охлаждающей жидкости.

Конструкция радиатора включает в себя горизонтальные трубки с оребрением, увеличивающим площадь теплообмена. Пластиковые бачки герметично соединены с сердцевиной при помощи опрессовки и резиновых уплотнителей. Крепление радиатора к кузову осуществляется через резиновые демпферы, снижающие передачу вибраций.

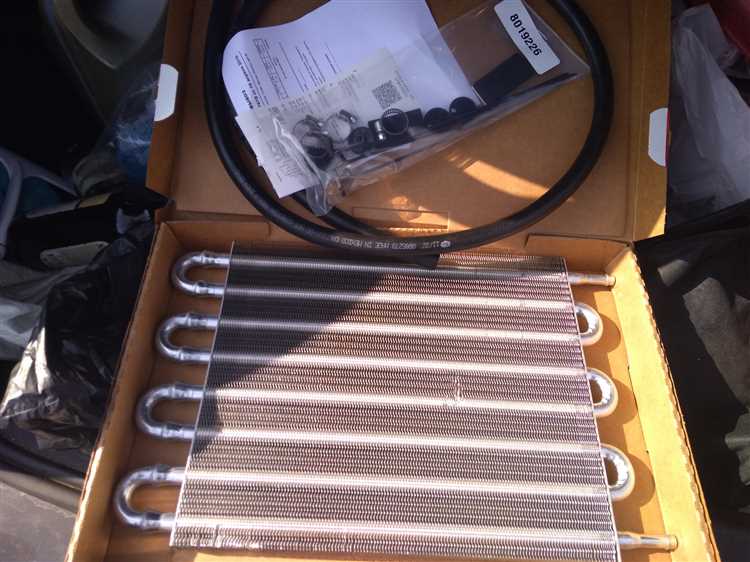

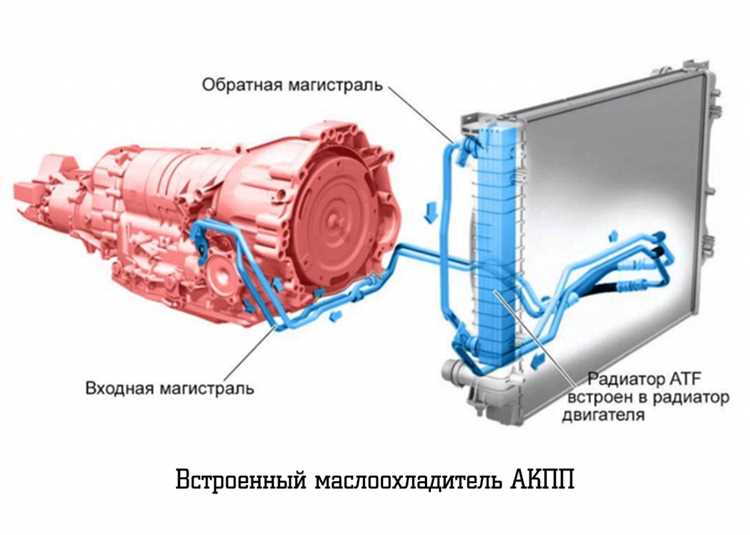

На моделях с автоматической коробкой передач предусмотрен встроенный теплообменник для охлаждения ATF-жидкости. При замене радиатора важно учитывать наличие или отсутствие этой функции. Размеры и расположение патрубков строго стандартизированы, что исключает возможность установки несовместимого аналога.

При выборе радиатора на замену следует учитывать толщину сердцевины: увеличенная толщина повышает теплоотдачу, но может затруднить монтаж и ухудшить циркуляцию воздуха в плотной компоновке моторного отсека. Оптимальным выбором остаются радиаторы с параметрами, соответствующими заводским спецификациям.

Как работает термостат в системе охлаждения Jimny

Термостат в Suzuki Jimny открывается при достижении охлаждающей жидкостью температуры 82–88 °C. До этого момента жидкость циркулирует по малому контуру, исключая радиатор. Это ускоряет прогрев двигателя и уменьшает износ.

После открытия термостата поток перенаправляется через радиатор, где жидкость охлаждается встречным потоком воздуха. В Jimny используется термостат с восковым наполнителем, который расширяется при нагреве, сдвигая запорный клапан. Обратное закрытие происходит при остывании ниже 80 °C.

Нарушения в работе термостата – одна из причин перегрева или долгого прогрева двигателя. При заклинивании в закрытом положении жидкость не проходит через радиатор, при открытом – двигатель не набирает рабочую температуру. Симптомы: скачки температуры, неравномерный обогрев салона, перерасход топлива.

Рекомендуемая замена термостата – каждые 60–80 тыс. км пробега или при первых признаках нестабильной температуры. При замене следует использовать оригинальную деталь с корректной температурой открытия. Установка термостата с неподходящими характеристиками приводит к снижению ресурса двигателя.

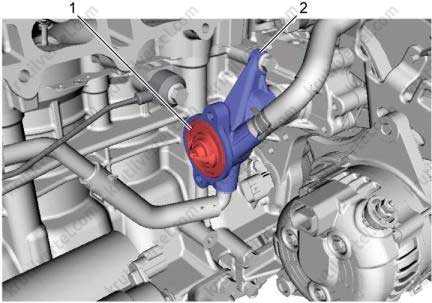

Помпа: устройство и признаки износа

Износ подшипника приводит к появлению люфта и постороннего шума: гул, вибрации при работе двигателя. При осмотре видно боковое качание шкива. Разрушение сальника вызывает подтекание антифриза через дренажное отверстие. Следы охлаждающей жидкости на корпусе помпы или в нижней части моторного отсека – однозначный признак негерметичности.

Также косвенным признаком является постоянное снижение уровня антифриза при отсутствии внешних утечек. Перегрев двигателя при рабочем термостате указывает на плохую циркуляцию – крыльчатка может быть разрушена или отслоена от вала. При плановой замене ремня ГРМ целесообразно заменить помпу, даже если она не подает признаков неисправности.

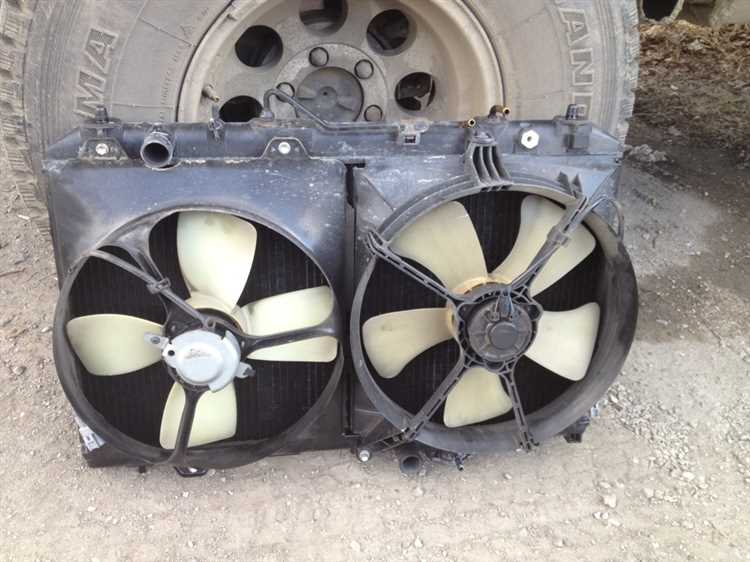

Роль вентилятора и тип его привода

На Suzuki Jimny устанавливаются два основных типа вентиляторов: механический с вискомуфтой и электрический. Вискомуфта обеспечивает вращение вентилятора за счёт ременной передачи от коленчатого вала, включаясь при достижении определённой температуры. Такая схема используется на моделях с бензиновыми двигателями G13 и M13, где важна простота конструкции и стабильность охлаждения при движении на низких скоростях или в условиях бездорожья.

Электрический вентилятор включается по сигналу от термодатчика, расположен рядом с радиатором. Такая система чаще встречается на дизельных версиях и модификациях с кондиционером. Преимущество – независимая работа при выключенном двигателе, что критично при длительной стоянке с включённым кондиционером или в условиях перегрева.

При выборе замены важно учитывать конкретный тип вентилятора. Установка более мощного электрического вентилятора возможна при модернизации системы охлаждения, но требует пересмотра электропроводки и замены реле. Проверка состояния вискомуфты проводится путём прокручивания вентилятора вручную на холодном двигателе – он должен вращаться с лёгким сопротивлением.

Недостаточная работа вентилятора – частая причина перегрева в условиях городской езды и летом. Рекомендуется контролировать чистоту радиатора, уровень охлаждающей жидкости и исправность всех элементов привода, включая ремень и подшипник натяжного ролика.

Назначение расширительного бачка и признаки его неисправности

Расширительный бачок в Suzuki Jimny предназначен для компенсации изменений объёма охлаждающей жидкости при нагреве и остывании двигателя. Он соединён с радиатором через тонкий шланг и принимает избыток жидкости при повышении давления. После остывания антифриз возвращается обратно в систему, поддерживая необходимый уровень без доступа воздуха.

Бачок выполнен из полупрозрачного пластика с отметками MIN и MAX. Крышка снабжена клапаном, рассчитанным на определённое давление (обычно 0,9–1,1 бар), предотвращающим повреждение системы при перегреве.

Признаки неисправности:

• Постоянно низкий уровень жидкости при отсутствии внешних утечек – может указывать на негерметичность бачка или клапана крышки.
• Подтёки антифриза на стенках бачка или под автомобилем – свидетельствуют о микротрещинах корпуса или ослаблении хомутов шлангов.
• Появление пены или масляной плёнки – возможен пробой прокладки ГБЦ с выбросом газов в систему охлаждения.
• Деформация бачка – результат превышения давления при заклинившем клапане крышки.
• Кипение жидкости при рабочей температуре – указывает на отказ клапана и потерю герметичности.

При замене бачка используйте оригинальные детали с соответствующим кодом OEM. После установки – долив антифриза, удаление воздуха из системы, проверка герметичности всех соединений.

Выбор и замена охлаждающей жидкости для Suzuki Jimny

Охлаждающая жидкость в Suzuki Jimny играет ключевую роль в поддержании нормальной температуры двигателя. Неправильный выбор или несвоевременная замена жидкости может привести к перегреву и повреждению мотора. Для оптимальной работы системы охлаждения важно соблюдать рекомендации производителя.

Выбор охлаждающей жидкости

Для Suzuki Jimny рекомендуется использовать охлаждающую жидкость на основе этиленгликоля с добавлением присадок против коррозии. Следует обращать внимание на следующие характеристики:

• Состав: жидкость должна быть предназначена для использования в системах с алюминиевыми и медными радиаторами.
• Цвет: для Suzuki Jimny обычно используются жидкости зеленого или красного цвета. Важно использовать жидкость того же цвета, чтобы избежать химических реакций при смешивании разных составов.
• Температурный диапазон: выбирайте жидкость, которая сохраняет свои свойства при температуре до -40°C и выше 120°C.
• Срок годности: не следует использовать жидкость, чей срок хранения истек. Это может снизить её эффективность.

Замена охлаждающей жидкости

Замена охлаждающей жидкости рекомендуется каждые 2 года или 40 000 км пробега, в зависимости от того, что наступит раньше. Процесс включает несколько ключевых шагов:

1. Подготовка: поставьте автомобиль на ровную поверхность, выключите двигатель и дождитесь его остывания.
2. Слив старой жидкости: открутите сливной болт радиатора и дайте жидкости полностью стечь. Для ускорения процесса можно открыть крышку радиатора.
3. Промывка системы: рекомендуется использовать промывочную жидкость, чтобы избавиться от осадка и загрязнений в системе охлаждения.
4. Заполнение новой жидкостью: залейте охлаждающую жидкость в радиатор и систему охлаждения. Следите, чтобы уровень был в пределах нормы.
5. Проверка на утечки: после заполнения системы проверьте все соединения на предмет утечек и сделайте несколько прогонов двигателя для равномерного распределения жидкости.

Важно соблюдать рекомендованный тип охлаждающей жидкости, так как использование неподобающего состава может привести к быстрому износу компонентов системы охлаждения. Не забывайте проверять уровень жидкости регулярно и при необходимости доливать.

Проверка герметичности системы и распространённые утечки

Проверка герметичности системы охлаждения Suzuki Jimny необходима для предотвращения перегрева двигателя и других серьезных поломок. Основные места утечек в системе охлаждения включают радиатор, патрубки, термостат и помпу.

• Радиатор – при внешних повреждениях или износе часто появляются микротрещины, через которые охлаждающая жидкость может постепенно вытекать. Осмотрите радиатор на наличие коррозии или видимых повреждений. Также проверьте соединения шлангов на герметичность.
• Патрубки – они могут трескаться или изнашиваться, особенно в местах изгиба. Важно проверять их на мягкость, трещины и утечку жидкости в местах соединений с радиатором и насосом.
• Помпа – если уплотнительные кольца или сам насос вышли из строя, это может привести к утечкам охлаждающей жидкости. Следите за состоянием уплотнений и следами жидкости на корпусе насоса.
• Термостат – некорректная работа термостата может вызвать перегрев и утечку охлаждающей жидкости, особенно если он заедает в закрытом положении, что увеличивает давление в системе.

Для диагностики утечек можно использовать несколько методов:

1. Визуальный осмотр всех компонентов системы охлаждения.
2. Использование приспособлений для обнаружения утечек, таких как детекторы утечек с флуоресцентными красителями.

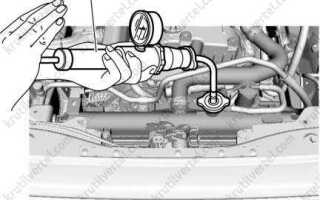

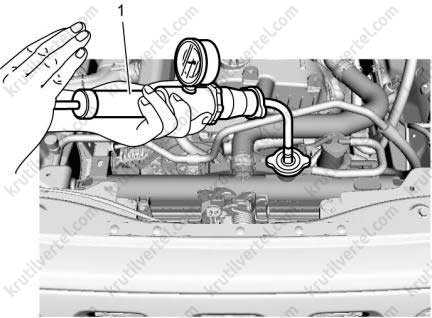

3. Проверка давления в системе с помощью специального инструмента для тестирования герметичности.

При обнаружении утечки сразу заменяйте поврежденные элементы. Не стоит откладывать ремонт, так как это может привести к более серьезным поломкам двигателя.

Вопрос-ответ:

Как работает система охлаждения Suzuki Jimny?

Система охлаждения Suzuki Jimny работает за счет циркуляции охлаждающей жидкости через радиатор и двигатель. Жидкость поглощает тепло, образующееся при работе двигателя, и передает его в радиатор, где охлаждается потоком воздуха. Вентилятор радиатора помогает ускорить процесс охлаждения, поддерживая оптимальную температуру двигателя.

Какие компоненты входят в систему охлаждения Suzuki Jimny?

Основные компоненты системы охлаждения Suzuki Jimny включают радиатор, водяной насос, термостат, шланги и вентилятор. Водяной насос обеспечивает циркуляцию охлаждающей жидкости, термостат регулирует температуру, а радиатор охлаждает жидкость, когда она проходит через него. Вентилятор помогает в дополнительном охлаждении при повышенных нагрузках на двигатель.

Что делать, если система охлаждения Suzuki Jimny не справляется с перегревом двигателя?

Если система охлаждения не справляется с перегревом, необходимо проверить уровень охлаждающей жидкости и ее состояние. Также стоит осмотреть радиатор и шланги на наличие повреждений или утечек. Если жидкость в системе нормальная, но перегрев продолжается, стоит проверить работоспособность термостата и водяного насоса. В случае повреждения компонентов, их следует заменить.

Как часто нужно менять охлаждающую жидкость в Suzuki Jimny?

Охлаждающую жидкость в Suzuki Jimny рекомендуется менять каждые 2-3 года или по достижении определенного пробега, который указан в руководстве пользователя. Частота замены зависит от типа используемой жидкости и условий эксплуатации автомобиля. Регулярная замена помогает поддерживать систему охлаждения в хорошем состоянии и предотвращает коррозию элементов радиатора и других компонентов.
