Как отладить под рулевой переключатель citroen berlingo

Неисправности подрулевого переключателя Citroen Berlingo проявляются в виде самопроизвольного включения указателей поворота, отказа работы ближнего света или дворников. Особенно часто такие проблемы возникают у моделей второго поколения (B9), выпущенных до 2015 года. Основной причиной становится износ контактных дорожек или замыкание в мультифункциональном блоке COM2000.

Перед началом отладки необходимо демонтировать кожух рулевой колонки. Для этого отключается аккумулятор (во избежание срабатывания подушки безопасности), затем откручиваются два самореза под рулем, фиксирующих верхнюю и нижнюю часть кожуха. После этого открывается доступ к блоку переключателей. Подрулевой модуль в Berlingo зачастую совмещён с блоком управления светом и стеклоочистителями, что требует аккуратности при демонтаже.

Рекомендуется проверить целостность шлейфа, отходящего от модуля COM2000. Нередко причиной сбоев становится повреждение дорожек внутри гибкого кабеля. Для диагностики используется мультиметр в режиме прозвонки. При обнаружении обрыва необходима замена шлейфа или всего модуля. Самостоятельный ремонт, например, пайка дорожек, возможен, но требует высокой точности и исключения перегрева чувствительных компонентов.

После устранения неисправности блок необходимо собрать в обратной последовательности. Обязательно выполняется инициализация системы с помощью диагностического оборудования (например, Lexia 3), особенно если модуль был заменён. Без этого возможны ошибки в работе электрооборудования, включая подушки безопасности и круиз-контроль.

Проверка механической целостности переключателя

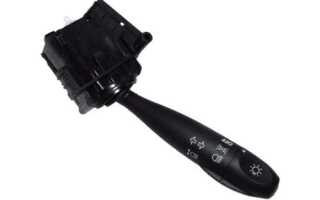

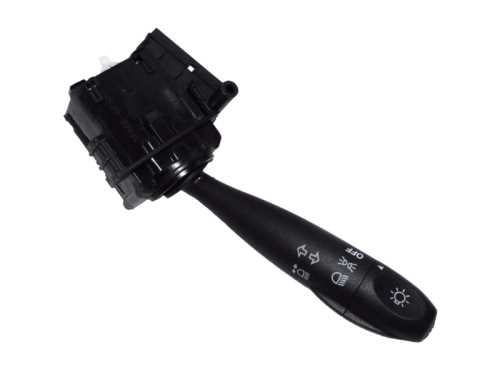

Для диагностики подрулевого переключателя Citroen Berlingo необходимо начать с оценки его физического состояния. Износ, трещины или деформация пластикового корпуса могут указывать на механические повреждения, влияющие на функциональность.

• Снимите кожух рулевой колонки, открутив винты TORX T20 снизу и по бокам.
• Оцените крепление переключателя: люфты в посадочных местах недопустимы. При расшатанном узле возможен самопроизвольный сбой сигнала поворота.
• Проверьте целостность рычагов: изгиб, трещины или ослабленные оси фиксируют проблему. Переключение должно быть чётким, без заеданий и неравномерных усилий.
• Осмотрите возвратные пружины и фиксирующие элементы внутри механизма – часто ломаются пластиковые защёлки, из-за чего рычаг не возвращается в исходное положение.
• Оцените работу стопорных защёлок при фиксации в разных положениях (повороты, дворники). Если ощущается “провал” или неполная фиксация, возможен износ контактной группы или направляющих.

Если визуально определены трещины корпуса, повреждения рычагов или явные люфты, узел требует замены. Мелкий ремонт неэффективен, так как пластиковые компоненты не подлежат надёжному восстановлению.

Диагностика контактной группы и дорожек

Для точной проверки контактной группы подрулевого переключателя Citroen Berlingo необходимо демонтировать пластиковый кожух рулевой колонки и отсоединить разъёмы питания. Основное внимание уделяется состоянию дорожек на плате и прижимным контактам. Поверхность должна быть без следов перегрева, окисления и потемнений. Даже незначительное изменение цвета меди указывает на локальный перегрев или плохой контакт.

Первым шагом проводится визуальный осмотр под увеличением. Наиболее частая проблема – микротрещины в пайке дорожек и изгиб контактов, вызывающий нестабильное соединение. Далее мультиметром в режиме прозвонки проверяется целостность каждой дорожки между контактными точками. Сопротивление должно быть близким к нулю (до 1 Ом).

Особое внимание – контактной группе поворотников и света фар. При включении соответствующего положения переключателя сопротивление между выходами должно изменяться согласно следующей схеме:

Окисленные или изношенные контакты зачищаются мягким ластиком или полоской высокочистой бумаги с изопропиловым спиртом. При сильном износе восстановление нецелесообразно – требуется замена узла. После очистки повторно проверяется сопротивление и механическая пружинистость контактов: они должны чётко возвращаться в исходное положение без люфта и залипания.

Использование мультиметра для проверки проводки

Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания. Мультиметр переведите в режим измерения сопротивления (обычно обозначается символом «Ω»).

Для проверки целостности проводов, идущих к подрулевому переключателю Citroen Berlingo, отсоедините разъёмы от самого переключателя и от блока предохранителей. Один щуп мультиметра подключите к контакту на разъёме у переключателя, второй – к соответствующему контакту на другом конце цепи. Нормальное сопротивление – около 0,2–0,5 Ом. Значение выше 1 Ом указывает на повреждение жилы или окисление контактов.

Проверьте каждый провод по отдельности. При наличии дополнительного сопротивления в цепи (например, из-за плохого контакта на скрутке или пайке) мультиметр покажет нестабильные или завышенные значения. Если прибор не показывает никаких значений (бесконечное сопротивление), провод повреждён или имеет обрыв.

Переключите мультиметр в режим прозвонки. При исправной цепи должен прозвучать сигнал. Если сигнал отсутствует – провод подлежит замене или ремонту. Важно не проверять несколько цепей одновременно – это может привести к ошибочным результатам.

Особое внимание уделите массе: плохой контакт с кузовом может имитировать неисправность переключателя. Подключите один щуп к «массированному» проводу, второй – к оголённому участку кузова. Отсутствие сигнала – признак нарушенного соединения.

После выявления дефектного провода замените его на провод с аналогичным сечением. Не используйте скрутки – только пайка с последующей термоусадкой. Повторно проверьте сопротивление перед подключением аккумулятора.

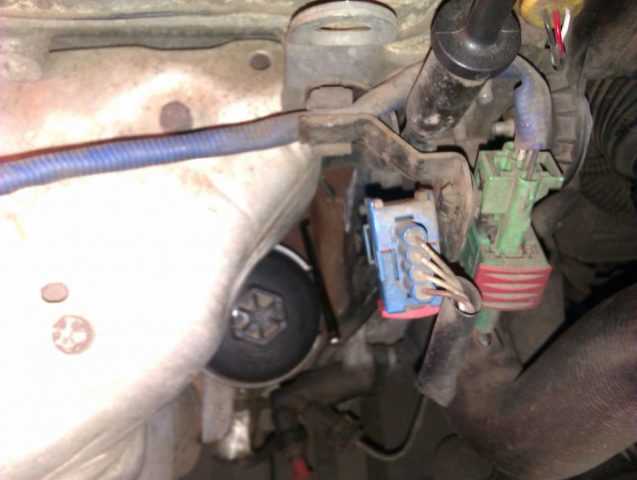

Проверка соединений с блоком управления

Первым шагом отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с контактами. Блок управления, ответственный за обработку сигналов с подрулевого переключателя, располагается под рулевой колонкой или за приборной панелью, в зависимости от модификации Berlingo. Идентифицируйте разъемы, идущие от переключателя к блоку – обычно это мультиразъем с тонкими разноцветными проводами.

Снимите разъем, проверьте целостность контактов. Не допускается наличие окислов, следов нагрева, поврежденной изоляции. Контакты должны плотно входить в гнезда – люфт исключается. При наличии люфта или ослабления фиксации используйте тонкие пинцеты для корректировки лепестков. Очистку выполняйте с применением контактного очистителя, без применения абразивов.

С помощью мультиметра в режиме прозвонки проверьте каждый провод от подрулевого переключателя до блока управления. Нормальное сопротивление – менее 1 Ом. При обрыве или нестабильности показаний проверяйте проводку на наличие перегибов, мест возможного перетирания, особенно в зоне рулевого вала. При выявлении поврежденного участка выполните замену всего провода, а не только поврежденного отрезка.

После восстановления соединений проверьте корректность работы каждого положения подрулевого переключателя при включенном зажигании. Убедитесь в отсутствии ошибок на приборной панели и стабильности сигнала на выходе разъема блока управления. При наличии ошибок выполните повторную диагностику через OBD-II сканер.

Пошаговая разборка подрулевого узла

1. Отключите минусовую клемму аккумулятора. Ждать минимум 10 минут до начала работ – в системе безопасности сохраняется остаточное напряжение.

2. Снимите водительскую подушку безопасности. Через задние отверстия руля с помощью тонкой отвертки отожмите фиксаторы пружинного типа. Осторожно отсоедините разъём детонатора и кольцевого шлейфа.

3. Отметьте центральное положение руля, затем снимите его, используя торцевой ключ (обычно 50 Nm усилия). Обязательно зафиксируйте рулевой вал от проворота после снятия руля.

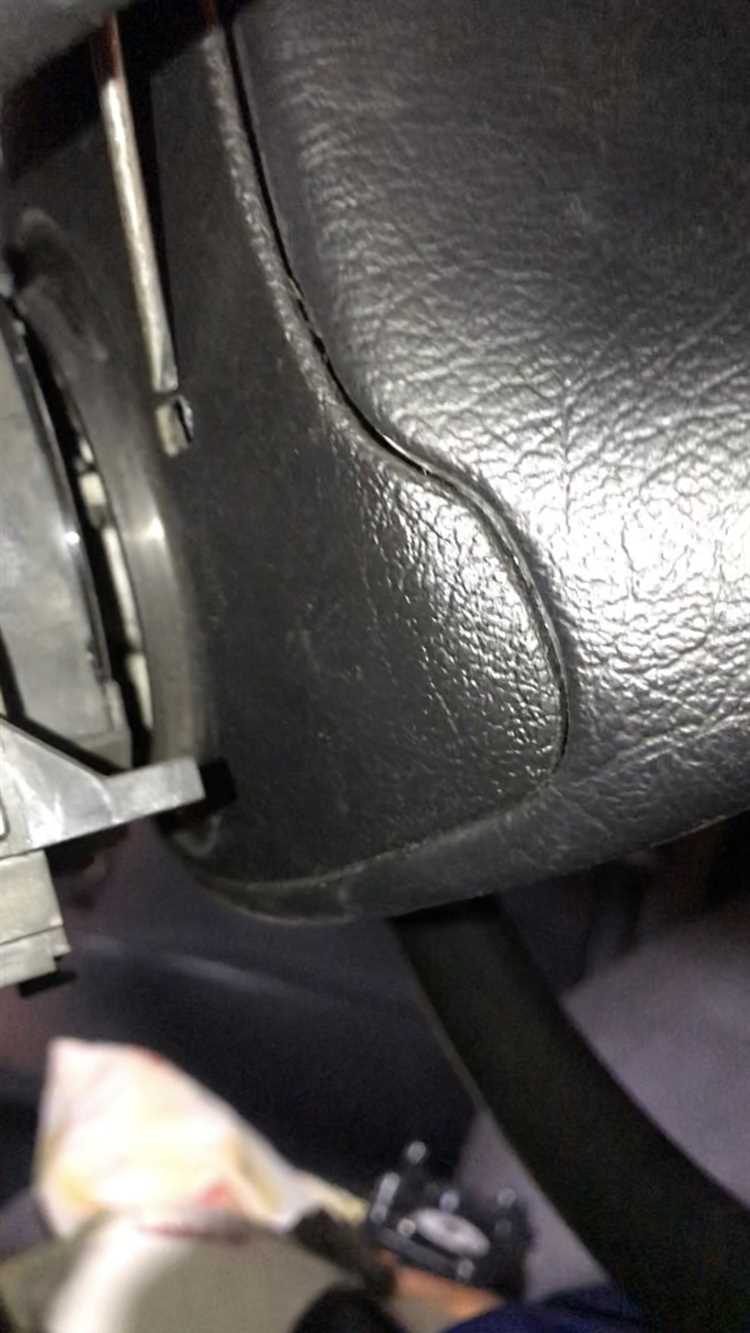

4. Удалите верхнюю и нижнюю половинки кожуха рулевой колонки. Держатся на трех саморезах Torx T20, один из которых может находиться под рулем.

5. Отключите разъёмы подрулевых переключателей: поворотников, дворников, круиз-контроля и прочих. Разъёмы фиксируются пластиковыми защёлками, отжимайте аккуратно во избежание повреждения контактов.

6. Снимите сам подрулевой узел. В большинстве случаев он зафиксирован двумя винтами Torx и направляющими. Тянуть нужно строго вдоль оси вала, не допуская перекоса.

7. Осмотрите узел на предмет износа контактных дорожек, разрушенных защёлок, повреждённой проводки. Обратите внимание на кольцевой шлейф – его положение и целостность критичны для корректной работы подушки безопасности.

Разборку выполнять в чистом и хорошо освещённом месте. Мелкие детали складывайте в подписанные ёмкости, особенно фиксаторы и винты. Перед повторной установкой рекомендуется очистить все контактные поверхности от пыли и окислов.

Очистка и смазка контактных элементов

Для обеспечения корректной работы подрулевого переключателя Citroen Berlingo необходимо регулярно очищать и смазывать контактные элементы. Загрязнение и износ контактов могут привести к неисправностям в работе систем управления, таких как фары, дворники или повороты.

Очистка контактных элементов начинается с демонтажа переключателя. Для этого снимите рулевое колесо и защитные элементы, чтобы получить доступ к блоку переключателя. Далее аккуратно отсоедините электрические разъемы, чтобы не повредить проводку. Проверьте, нет ли повреждений проводов, и убедитесь, что разъемы чистые и не окислены.

Используйте специальное средство для очистки контактов, которое подходит для автомобильной электроники. Лучше всего подходят жидкости на основе изопропилового спирта или специальные очистители для контактов. Нанесите средство на ватный тампон или щетку и осторожно протрите все контактные поверхности. Избегайте попадания жидкости на чувствительные элементы, такие как платы и микросхемы.

После очистки важно обеспечить хорошую проводимость между контактами. Для этого используйте смазку на основе силикона или специализированные средства для контактов, такие как смазки с антиоксидантными добавками. Наносите смазку в небольших количествах на чистые и сухие контактные поверхности. Это предотвратит окисление и износ, а также обеспечит надежный контакт.

Проверьте работоспособность переключателя после очистки и смазки, подключив разъемы и протестировав все функции. Убедитесь, что переключатель работает плавно, а все системы отвечают корректно.

Проверка работы переключателя после сборки

После завершения сборки подрулевого переключателя Citroen Berlingo необходимо выполнить несколько ключевых проверок для подтверждения его исправности и корректной работы.

Первое, что следует сделать – проверить механическую работу переключателя. Для этого включите зажигание и переместите рычаг в различные положения: вверх для включения поворотников, вниз для включения дальнего света и в нейтральное положение. Важно, чтобы все эти действия выполнялись плавно, без заеданий или сопротивлений.

Затем стоит проверить работу контактных соединений. Для этого включите каждую функцию переключателя и используйте мультиметр для проверки напряжения на контактах. В норме напряжение должно меняться в зависимости от выбранной функции, соответствуя стандартам автомобиля.

Далее проверьте наличие всех необходимых сигналов на приборной панели. Например, при включении поворотников на дисплее должна загореться соответствующая иконка, а также слышен звук реле. Проверьте, чтобы все индикаторы функционировали корректно и не было ошибок.

Не забудьте протестировать работу системы регулировки света фар, если она интегрирована в переключатель. Для этого включите фару на разные уровни яркости и убедитесь, что регулируемые элементы корректно реагируют на команды.

После этого важно выполнить проверку работы при движении автомобиля. Убедитесь, что функции включения поворотников и дальнего света не вызывают задержек, и переключатель легко возвращается в исходное положение без усилий.

Если на любом из этапов возникает сбой в работе переключателя, следует провести диагностику и проверить правильность сборки, соединений и функционирования электронных компонентов системы.

Рекомендации по замене в случае неисправности

Если подрулевый переключатель Citroen Berlingo не работает должным образом, необходимо провести диагностику для выявления причины неисправности. В большинстве случаев повреждения связаны с износом контактов или механическими проблемами в самом переключателе.

При обнаружении неисправности важно точно определить, какой элемент требует замены. Это может быть как сама ручка переключателя, так и внутренний механизм, отвечающий за подачу сигнала на соответствующие системы автомобиля (например, на фары или дворники).

Для замены переключателя следует использовать только оригинальные запчасти или сертифицированные аналоги, подходящие по техническим характеристикам. Убедитесь, что новая деталь соответствует точным параметрам, указанным в руководстве пользователя.

Процесс замены подрулевого переключателя включает демонтаж старой детали, обычно с помощью отвертки и торцевого ключа для откручивания крепежных элементов. Также необходимо аккуратно отсоединить проводку, чтобы не повредить контакты. Установку нового переключателя следует провести в обратной последовательности, при этом важно не допустить перекоса элементов и правильно подключить все соединения.

После замены переключателя рекомендуется выполнить проверку работоспособности всех функций: поворотников, фар и дворников. Если функции не восстановлены, возможно, стоит проверить целостность проводки или систему управления.

В случае самостоятельной замены стоит соблюдать осторожность, так как неправильная установка может привести к дополнительным повреждениям. Если вы не уверены в своих силах, лучше обратиться к специалисту.

Вопрос-ответ:

Как проверить исправность подрулевого переключателя Citroen Berlingo?

Для проверки исправности подрулевого переключателя на Citroen Berlingo нужно сначала убедиться, что он физически не поврежден. Проверьте, работает ли переключатель, корректно ли он переключает фары и дворники, не заедает ли. Для более детальной диагностики можно использовать диагностический сканер, чтобы проверить наличие ошибок в системе, которые могут быть связаны с этим элементом. В случае, если переключатель не реагирует на действия, его возможно придется заменить.

Какой инструмент нужен для замены подрулевого переключателя на Citroen Berlingo?

Для замены подрулевого переключателя Citroen Berlingo вам понадобятся несколько стандартных инструментов: крестовая отвертка, ключи для снятия обивки и пластиковых элементов на руле, а также отвертка для работы с мелкими деталями. Также может потребоваться моментальный доступ к диагностическому сканеру для сброса ошибок после замены. Процесс замены несложный, но требует внимательности, чтобы не повредить электрические соединения.

Какие признаки указывают на неисправность подрулевого переключателя?

Основными признаками неисправности подрулевого переключателя на Citroen Berlingo являются: неисправность или отсутствие работы света фар, тормозных огней, неправильная работа дворников или непостоянный их режим. Также если заметили, что при переключении не слышен характерный щелчок, или когда рычаг не возвращается в исходное положение, это тоже может свидетельствовать о поломке переключателя.

Сколько времени занимает замена подрулевого переключателя на Citroen Berlingo?

Замена подрулевого переключателя на Citroen Berlingo обычно занимает около 1–2 часов, если вы обладаете необходимыми навыками и инструментами. Время может варьироваться в зависимости от состояния автомобиля, опыта механика и наличия всех необходимых деталей. Для тех, кто не знаком с ремонтом, рекомендуется обратиться к профессионалам, чтобы избежать ошибок и дополнительных повреждений.

Можно ли отремонтировать подрулевый переключатель Citroen Berlingo своими руками?

Ремонт подрулевого переключателя на Citroen Berlingo своими руками возможен, но требует определенных навыков и аккуратности. В большинстве случаев переключатель можно разобрать, чтобы почистить контакты и устранить небольшие повреждения. Однако если внутренние компоненты сильно изношены или повреждены, их будет сложнее отремонтировать, и в этом случае лучше заменить переключатель целиком. Важно также помнить, что при самостоятельном ремонте можно случайно повредить другие элементы системы.

Какие шаги нужно предпринять для отладки подрулевого переключателя на Citroen Berlingo?

Для отладки подрулевого переключателя Citroen Berlingo важно сначала убедиться, что сам переключатель работает правильно. Для этого необходимо провести диагностику с помощью специального сканера, который позволит проверить ошибки в системе. Затем проверяют состояние проводки и соединений, так как повреждения проводов или плохие контакты могут вызвать неправильную работу переключателя. Если все соединения в порядке, стоит проверить механическую часть переключателя на наличие износа или повреждений. В случае неисправности необходимо заменить поврежденные элементы.

Что делать, если подрулевый переключатель на Citroen Berlingo не работает должным образом?

Если подрулевый переключатель на Citroen Berlingo не выполняет свои функции, в первую очередь стоит проверить его подключение к электросистеме автомобиля. Неисправности часто возникают из-за повреждения проводки или соединений. Если с проводкой все в порядке, возможно, сам переключатель износился и требует замены. Иногда проблема заключается в программном обеспечении, и в этом случае потребуется выполнить сброс настроек или обновление программного обеспечения через диагностическое оборудование. В редких случаях проблема может быть в блоке управления, который также нуждается в проверке и, при необходимости, в замене.
