Мультимедийная система CIC в BMW E70 представляет собой модуль с высоким уровнем интеграции, поддерживающий различные функции комфорта и безопасности. Однако базовая комплектация не всегда включает камеры заднего или переднего вида. Добавление этих компонентов требует точного понимания архитектуры системы и последовательности действий при установке.
Для интеграции камеры заднего вида необходимо наличие видеоинтерфейса, совместимого с CIC. Наиболее распространённые модели – интерфейсы на базе LVDS-сигнала с входом RCA. Подключение осуществляется к штатному дисплею CIC через LVDS-разъём, а питание камеры берётся от реле заднего хода. Важно убедиться, что камера поддерживает NTSC-формат, поскольку CIC не обрабатывает PAL-сигнал без дополнительного преобразователя.
При использовании универсальных камер требуется активация функции PDC и камеры заднего вида через OBD-интерфейс. Наиболее надёжный способ – кодирование модуля HU-CIC с помощью программ NCS Expert или E-Sys. Необходимы параметры: TRC_FILE: 300_CAM_RUECKFAHR_KAMERA и MACRO_CAM = aktiv. Без кодирования CIC не отреагирует на сигнал с камеры и не выведет изображение на экран.
Камера переднего вида подключается по аналогичной схеме, но требует установки дополнительного блока переключения сигналов (видеокоммутатора), если планируется использование одной линии LVDS. Активация изображения может быть реализована через кнопку или при снижении скорости ниже установленного порога, что требует доработки CAN-сигнала или использования внешнего контроллера.

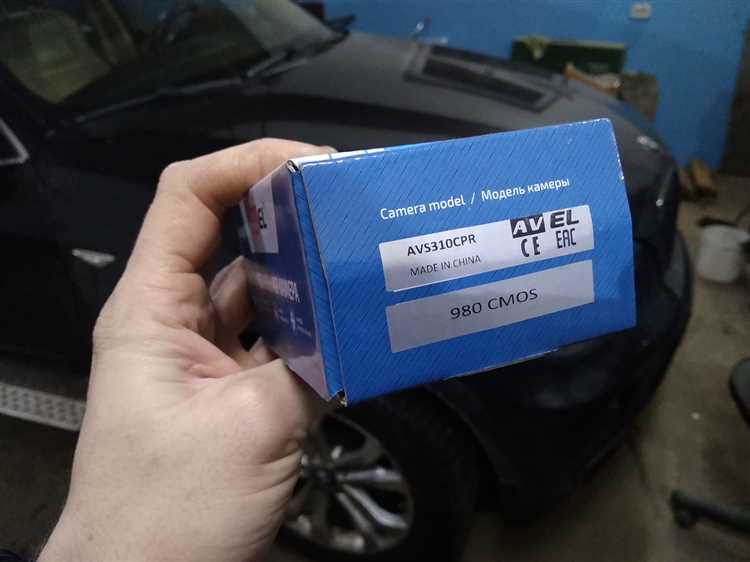

Выбор совместимой камеры заднего вида для CIC
Для системы CIC в BMW E70 критически важно выбирать камеру с аналоговым видеовыходом стандарта NTSC, так как блок управления не поддерживает PAL. Использование камеры с неверным форматом приведёт к отсутствию изображения или его искажению.
Подключение камеры осуществляется через видеоинтерфейс, совместимый с CIC. Он должен иметь вход CVBS и поддержку автоматического переключения при включении задней передачи. Некоторые интерфейсы требуют активации функции задней камеры через кодирование блока HU_CIC, с установкой параметра RVC = aktiv.
Рекомендуемый угол обзора камеры – от 120 до 170 градусов. Более узкий угол не охватывает зону бампера, а слишком широкий вызывает искажения перспективы. Разрешение должно быть не ниже 480 TVL для приемлемой детализации.

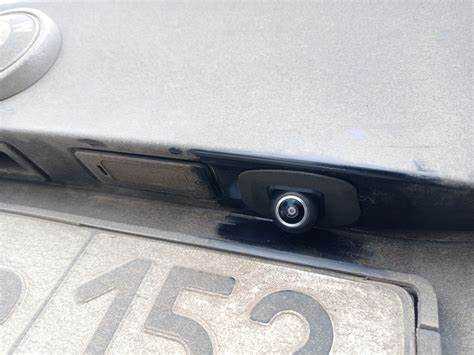

Идеально подходят камеры, устанавливаемые в ручку багажника, например, модели с посадочным местом под оригинальную ручку (номер детали OEM 66 53 9 254 008). Это обеспечивает корректное положение изображения и защиту от влаги по стандарту IP67.
Обратите внимание на наличие линий парковки. Если видеоинтерфейс не генерирует их самостоятельно, выбирайте камеру с функцией Dynamic Guidelines, поддерживающую отображение направляющих, синхронизированных с положением рулевого колеса.
Перед покупкой убедитесь, что длина кабеля не менее 6 метров, иначе потребуется удлинитель. Коннектор камеры должен быть совместим с разъёмами RCA, если интерфейс не использует собственный переходник.
Необходимые адаптеры и модули для подключения к CIC
Для подключения камер к системе CIC в BMW E70 требуется видеоинтерфейс, совместимый с iDrive второго поколения. Рекомендуется использовать проверенные модули от производителей, таких как Andream, BimmerTech или CarPlay2Air, поддерживающие подключение передней и задней камер через LVDS-разъём CIC-блока.
Основной компонент – видеоинтерфейс с поддержкой RGB и CVBS входов. Он подключается между CIC и дисплеем, перехватывая видеосигнал. Обязательно наличие CAN-шины в модуле: это необходимо для активации видеопотока при включении задней передачи и управления отображением на экране.
Для задней камеры требуется RCA-вход (CVBS) с активацией по CAN. Некоторые модули поддерживают динамические парковочные линии, если есть соответствующие данные от CAN-шины. Передняя камера подключается через отдельный видеовход и активируется либо по таймеру, либо по скорости автомобиля.
Дополнительно нужен переходник LVDS с 4-контактным разъёмом, соответствующим CIC, и правильная разводка питания 12 В от реверс-сигнала и массы. В некоторых случаях требуется программная активация камеры в кодировке CIC через E-Sys или NCS Expert.
При использовании беспроводных камер необходим беспроводной видеоприемник, работающий на частоте 2.4 ГГц с надёжной защитой от помех. Важно убедиться в совместимости сигнала с видеоинтерфейсом, поддерживающим аналоговый формат NTSC или PAL.
Подключение камеры заднего вида к штатной проводке
Для интеграции камеры заднего вида в BMW E70 с системой CIC необходимо использовать разъём X300 (модуль управления видео), расположенный в багажнике за левой обшивкой. Камера подключается по аналоговому видеосигналу формата CVBS. Рекомендуется использовать камеру с поддержкой NTSC, так как система CIC некорректно работает с PAL.
Питание камеры подаётся от фонаря заднего хода. В цепь питания необходимо добавить фильтр помех (DC filter), чтобы избежать помех на изображении. Провод «видео» подключается к пину 13 разъёма X300, земля – к пину 12. Эти контакты предназначены именно для видеовхода камеры заднего вида в штатной конфигурации CIC.
Для активации режима отображения видео при включении задней передачи требуется корректная активация функции в модуле CIC через диагностическое оборудование, например, E-Sys или NCS Expert. В параметрах должен быть включён пункт RVC_CIC = aktiv. Без этого система не будет автоматически переключаться на изображение с камеры.
При наличии оригинального парковочного блока PDC, рекомендуется проверить наличие CAN-сигналов заднего хода. В случае отсутствия команды активации на CIC возможно потребуется установка CAN-модуля или использование интерфейса Video in Motion с функцией автопереключения.
Важно: при подключении к штатной проводке не допускается параллельное использование сторонних видеопроцессоров без согласования сигналов, иначе возможны сбои в работе системы.
Настройка видеосигнала и форматирования изображения
Для корректного отображения изображения с камер в системе CIC BMW E70 требуется точная настройка параметров видеосигнала. Интерфейс CIC поддерживает формат видеосигнала NTSC, поэтому камеры, работающие в PAL, необходимо перепрошивать либо заменять на совместимые модели.
- Формат видеосигнала: строго NTSC. При использовании PAL возможны искажения или отсутствие изображения.
- Разрешение камеры не должно превышать 720×480 пикселей. Более высокие разрешения CIC не поддерживает и может выдавать черный экран.
- Интерлейсинг: камера должна передавать прогрессивную развертку. Интерлейсированные форматы часто вызывают артефакты и мерцание.
Положение и ориентация изображения регулируются через меню кодировщика или видеоинтерфейса. В большинстве адаптеров предусмотрена настройка поворота, зеркалирования и обрезки кадра (crop).
- Войти в меню адаптера (обычно удержанием кнопки «Menu» на джойстике CIC на 5 секунд).
- Выбрать пункт Video Settings.
- Установить режим Mirror ON для передней камеры и Mirror OFF для задней (если камера уже зеркалит сигнал).
- Активировать функцию Crop, если камера имеет черные полосы по краям изображения.
Цветовая гамма и яркость регулируются в том же меню. Рекомендуемые значения:
- Brightness: 50–60%
- Contrast: 40–50%
- Saturation: 45–55%
После каждого изменения параметров необходимо сохранить настройки и перезапустить систему, отключив и снова включив зажигание. Неправильно отформатированное изображение может привести к задержке при активации камеры или её полной недоступности.
Активация входа камеры в CIC через диагностическое оборудование
Для активации видеовхода камеры в системе CIC на BMW E70 необходимо использовать специализированное диагностическое оборудование, поддерживающее работу с модулем CIC, например, E-Sys с интерфейсом ENET или ICOM. Перед началом работ рекомендуется убедиться в актуальности прошивки блока CIC – минимально допустимая версия 2010 года и новее.
Подключите диагностическое устройство к OBD-II разъему автомобиля и запустите соответствующее программное обеспечение. В E-Sys выберите модуль CIC (HU_CIC) и выполните чтение конфигурации (Read Coding Data). После этого откройте полученный файл FDL для редактирования.
Измените следующие параметры:
— VIDEO_INPUT активировать (значение: aktiv)
— REAR_VIEW_CAMERA активировать (значение: aktiv)
— MACRO_CAM aktiv
— TRSV_CAM aktiv (при наличии передней камеры)
Сохраните изменения и выполните кодирование блока (Code FDL). После успешного завершения процесса проверьте отображение видеовхода при активации камеры – изображение должно появляться при включении задней передачи или при ручной активации через iDrive (если предусмотрено).
При использовании ISTA/P активация производится через пользовательскую конфигурацию (User-defined retrofits). Необходимо выбрать retrofit Rear View Camera и следовать пошаговому процессу активации, предлагаемому системой.
После активации проверьте работу всех компонентов – наличие сигнала, синхронизацию с переключением передач и отсутствие ошибок в журнале блоков. В некоторых случаях может потребоваться дополнительная настройка CAN-шины, если камера нестандартного типа.
Установка передней камеры и интеграция в систему CIC
Для установки передней камеры на BMW E70 с системой CIC потребуется несколько ключевых компонентов: сама камера, модуль видеовхода, проводка и интерфейс для подключения к штатной мультимедийной системе. Камера обычно монтируется в передней части автомобиля, в бампере или решетке радиатора, с учетом минимальных искажений при записи изображения и защиты от внешних воздействий.
Процесс подключения камеры к системе CIC начинается с выбора подходящего модуля видеовхода. Это устройство необходимо для преобразования видеосигнала с камеры в формат, поддерживаемый CIC. На BMW E70 стандартный CIC не поддерживает прямое подключение камер, поэтому приходится использовать адаптеры или специализированные видеомодули, которые подключаются через входы для камеры заднего вида или дополнительные разъемы.
Для интеграции передней камеры с системой CIC потребуется активировать функцию переднего вида в настройках автомобиля через OBD2-интерфейс. Это позволит отображать изображение с камеры на экране мультимедийной системы. Важно, чтобы система CIC поддерживала работу с внешними видеоустройствами, иначе потребуется установка дополнительного программного обеспечения или прошивки.
При установке камеры и модуля видеовхода также важно правильно провести проводку, учитывая расположение разъемов и минимизацию помех. Рекомендуется использовать оригинальные разъемы и кабели для обеспечения стабильности сигнала. После установки и подключения необходимо провести тестирование работы камеры, проверить качество изображения и настройки системы для корректного отображения переднего вида на экране CIC.
После завершения установки камеры можно дополнительно настроить параметры отображения изображения, такие как яркость, контрастность и угол обзора, с помощью интерфейса системы CIC. Это обеспечит оптимальную картинку и улучшит безопасность при парковке или движении на низких скоростях.

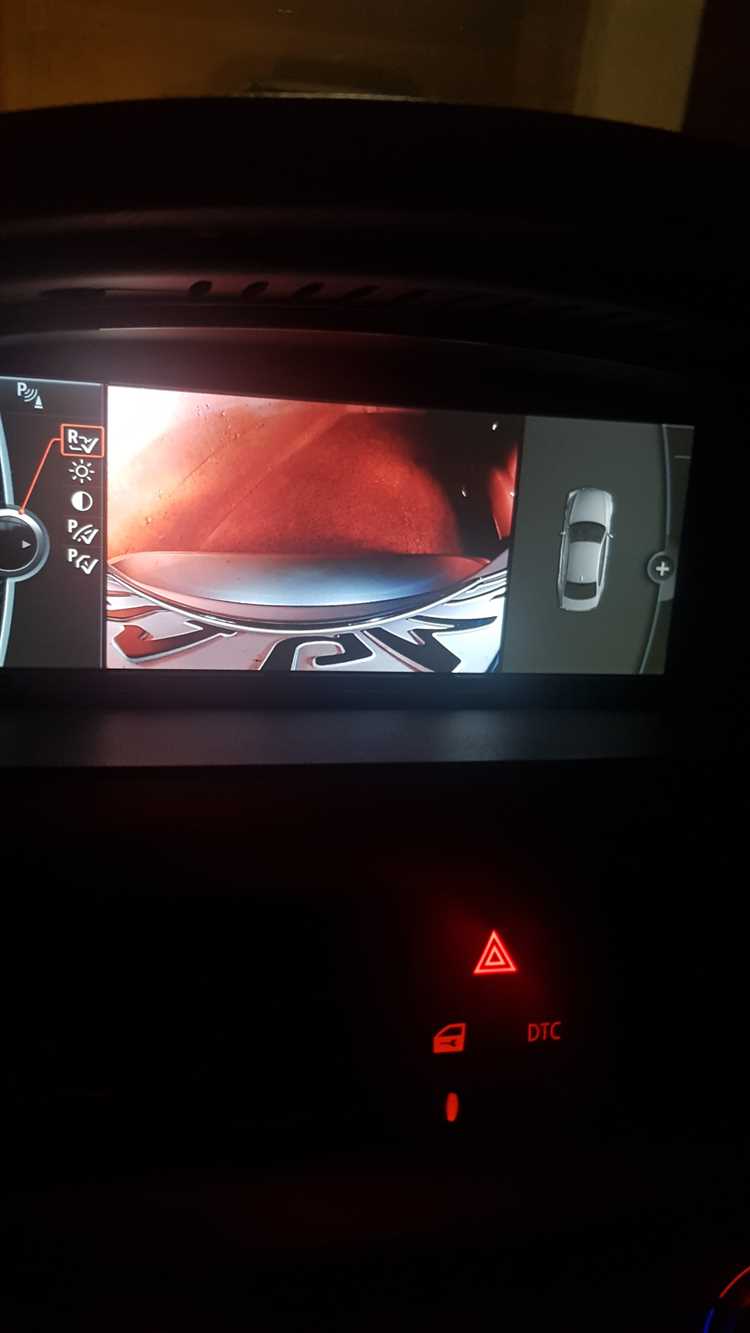

Использование динамических парковочных линий в интерфейсе CIC
В BMW E70 с системой CIC поддержка динамических парковочных линий улучшает точность маневрирования при парковке. Эти линии адаптируются в зависимости от направления руля, предоставляя водителю визуальные подсказки для оценки безопасной зоны при движении задним ходом.
Чтобы активировать и использовать динамические линии в системе CIC, необходимо правильно настроить камеру заднего вида и убедиться в наличии соответствующего программного обеспечения. Система CIC поддерживает отображение этих линий, когда камера подключена через интерфейс iDrive.
Шаги настройки камеры и парковочных линий:
- Подключите камеру заднего вида к разъему автомобиля, используя соответствующий адаптер для интерфейса CIC.
- Убедитесь, что программное обеспечение автомобиля обновлено до последней версии, поддерживающей динамические линии.
- После подключения камеры, в меню CIC выберите пункт «Камера заднего вида» и активируйте отображение динамических линий через настройки iDrive.
Когда динамические линии активированы, система использует данные о положении руля для корректировки их отображения в реальном времени. Линии будут изменять свою траекторию, чтобы соответствовать текущему направлению движения автомобиля, помогая точно прогнозировать, как будет двигаться задняя часть автомобиля.
- Синие линии показывают начальное положение автомобиля и траекторию, на которой он будет двигаться при продолжении маневра.
- Желтые линии появляются, когда автомобиль приближается к препятствию, предупреждая о возможном столкновении.
- Красные линии обозначают критические зоны, где парковка становится невозможной из-за близости к объектам.
Для эффективного использования системы стоит следить за состоянием камеры. Грязные или поврежденные линзы могут существенно ухудшить качество изображения и точность отображаемых линий. Рекомендуется регулярно очищать камеру и проверять её работоспособность.
Динамические парковочные линии также могут быть настроены для различных режимов работы автомобиля, например, при движении по наклонной поверхности или в условиях ограниченной видимости. Важно учитывать настройки, чтобы избежать ошибок при маневрировании в сложных условиях.
Диагностика возможных ошибок и проверка работоспособности камер
Для диагностики и проверки работоспособности камер на BMW E70 с системой CIC необходимо учитывать несколько ключевых аспектов. Проблемы могут проявляться как в изображении, так и в самой системе подключения. Ниже приведены основные методы проверки камер и диагностических ошибок.
1. Проверка подключения камер
Перед проведением более глубокой диагностики убедитесь, что все камеры подключены правильно. Неисправности в подключении могут быть вызваны плохими контактами или поврежденными проводами. Для этого необходимо проверить каждый разъем и соединение на наличие загрязнений или повреждений. Внимательно осмотрите кабели от камер до блока управления.
2. Проверка отображения изображения на дисплее CIC
3. Ошибки в бортовом компьютере
Ошибки, связанные с камерами, можно найти через диагностику с использованием OBD-сканера. Многие ошибки, такие как «камера не подключена» или «неисправность камеры», могут быть легко обнаружены с помощью соответствующего оборудования. Важно обратить внимание на конкретные коды ошибок, связанные с системой камер. При наличии ошибки рекомендуется проверить правильность подключения и работоспособность камеры через программу диагностики.
4. Проверка питания камеры
Проблемы с подачей питания могут стать причиной неисправности камер. Если питание не поступает на камеру, она не будет работать. Для проверки необходимо использовать мультиметр и убедиться в наличии напряжения в точке питания камеры. Отключите камеру от системы и проверьте, поступает ли напряжение на контакт. Также проверьте предохранители, отвечающие за систему камер.
5. Проверка работы камер в разных условиях
Важно проверить работу камер при различных условиях. Камеры, особенно те, которые используются для ночного видения или парковки, могут демонстрировать сниженное качество изображения в темное время суток или при плохих погодных условиях. Для этого стоит оценить качество изображения при слабом освещении, а также проверить корректность работы сенсоров при разных погодных условиях.
6. Тестирование камер с использованием системы диагностики
Для комплексной диагностики можно использовать встроенные возможности системы CIC для тестирования камер. В разделе диагностики можно проверить наличие активных ошибок, а также провести тестирование каждой камеры поочередно. Система отображает активность камер и их состояние, что позволяет оперативно выявить неисправности.
7. Проверка программного обеспечения
Некоторые неисправности могут быть связаны с сбоем в программном обеспечении системы CIC. Убедитесь, что установлена последняя версия прошивки для системы. Иногда простая переустановка или обновление ПО могут решить проблемы с камерой. Для обновления можно воспользоваться официальным сервисным ПО или выполнить обновление через сервисные центры BMW.
Вопрос-ответ:
Как подключить камеры к BMW E70 с системой CIC?
Для подключения камер к BMW E70 с системой CIC потребуется несколько шагов. Сначала необходимо подготовить соответствующие камеры для подключения, такие как камеры заднего вида или камеры для кругового обзора. Затем нужно установить видеовходы в систему CIC, что может потребовать использование адаптера или специальных интерфейсов. Для этого потребуется подключить проводку к видеовыходу автомобиля и правильно настроить систему через меню CIC. Процесс может потребовать дополнительного оборудования, такого как модуль интерфейса, чтобы система могла распознать камеры и отображать изображение на экране.
Какие камеры лучше всего подходят для подключения к BMW E70 с CIC?
Для BMW E70 лучше всего подходят камеры, которые совместимы с интерфейсами автомобиля и системой CIC. Например, камеры заднего вида с видеовыходом RCA, а также камеры кругового обзора с возможностью подключения через интерфейс. Также важно выбирать камеры с хорошей разрешающей способностью, чтобы изображение на экране CIC было четким. Камеры с инфракрасной подсветкой будут полезны для ночной съемки. При выборе камеры следует учитывать ее размеры и совместимость с проводкой автомобиля.
Как настроить отображение камеры на экране CIC BMW E70?
Настройка отображения камеры на экране CIC BMW E70 зависит от типа используемой камеры и интерфейса. Если камера подключена правильно, нужно зайти в настройки системы CIC и найти опцию, связанную с видеовходами или камерой. В некоторых случаях потребуется установить дополнительный модуль для подключения камеры. После этого можно настроить параметры отображения, такие как яркость и контрастность изображения, а также настроить активацию камеры при включении заднего хода или при активации других функций автомобиля, связанных с видеоконтролем.
Какие проблемы могут возникнуть при подключении камер к BMW E70 с системой CIC?
Одной из самых распространенных проблем является несовместимость камеры с системой CIC. Это может проявляться в том, что камера не отображает изображение на экране или отображение происходит с задержкой. Также иногда возникают проблемы с подключением проводки или интерфейса, что может привести к неработоспособности камеры. Важно правильно выбрать интерфейс или адаптер, который подходит для модели E70. Другой проблемой может стать неправильная настройка системы, из-за чего камера не активируется при включении заднего хода. В таких случаях может потребоваться дополнительная настройка через меню CIC или проверка проводки.
