На моделях BMW F30 (2011–2019 годов выпуска) конструкция приводных валов требует особого внимания к состоянию наружного пыльника ШРУСа. Его повреждение часто остаётся незамеченным на ранней стадии, но даже незначительная трещина быстро приводит к утечке смазки и попаданию грязи, что ускоряет износ шарнира. В результате – люфт, хруст при поворотах и риск выхода ШРУСа из строя. Обнаружение повреждения на раннем этапе позволяет ограничиться заменой только пыльника, без необходимости замены всего узла.
Для замены потребуется демонтаж приводного вала. На BMW F30 наружный ШРУС неразборный, но пыльник можно заменить, не нарушая герметичность шарнира. Рекомендуется использовать оригинальные или усиленные термостойкие пыльники, совместимые с размерами вала: диаметр со стороны ШРУСа – 88 мм, со стороны вала – 26 мм. Смазка – специализированная для шарниров с высокой скоростью вращения, объёмом не менее 90 г.
Процедура требует съёма переднего колеса, откручивания ступичной гайки (заводской момент затяжки – 250 Нм), отсоединения шаровой опоры и извлечения вала. Особое внимание – к правильной установке нового пыльника: натяжение хомутов должно обеспечивать герметичность без деформации резины. После сборки необходимо проверить отсутствие люфтов и посторонних звуков при вращении колеса.
Как определить износ пыльника наружного ШРУСа на BMW F30
Пыльник наружного ШРУСа на BMW F30 выполняет ключевую функцию – он защищает шарнир от грязи, влаги и утечки смазки. При его повреждении ускоряется износ ШРУСа, что ведёт к дорогостоящему ремонту. Ниже приведены признаки и методы проверки состояния пыльника без снятия узла.
- Осмотрите пыльник на наличие трещин, разрывов и следов утечки смазки. Особенно внимательно проверьте участки в складках – там чаще всего появляются микротрещины.
- Проверьте наличие смазки на внутренней поверхности колеса и тормозного щита. Масляные пятна – явный признак повреждения пыльника.
- После продолжительной поездки обратите внимание на характерные щелчки при повороте руля. Если они слышны при резком вывороте, возможно, внутрь ШРУСа попала пыль и влага из-за разрыва пыльника.
- При поднятии машины на подъёмнике аккуратно покачайте вал – люфт в районе наружного ШРУСа может свидетельствовать о проникновении грязи через повреждённый пыльник.
- Используйте фонарик для детального осмотра в местах, где пыльник примыкает к хомутам. Часто повреждения начинаются именно там.
Проверку рекомендуется проводить каждые 10–15 тысяч километров или после езды по плохим дорогам, где есть риск повреждения пыльника камнями или льдом.
Необходимые инструменты и расходники для замены пыльника ШРУСа
Для работы потребуется домкрат с подставками или подъёмник, так как колесо и часть подвески должны быть демонтированы. Обязательно наличие трещотки с головками на 17, 18 и 32 мм – последняя используется для откручивания ступичной гайки. Также понадобится длинный вороток или гайковёрт с высоким крутящим моментом.
Шестигранники и Torx-биты – T30, T40, а также шестигранник на 6 мм для крепежа тормозного суппорта и защитных элементов. Не обойтись без съёмника шаровых опор и рулевого наконечника – используйте модели с винтовым прижимом для снижения риска повреждения пыльников. Монтировка поможет отсоединить привод от ступицы и коробки передач.

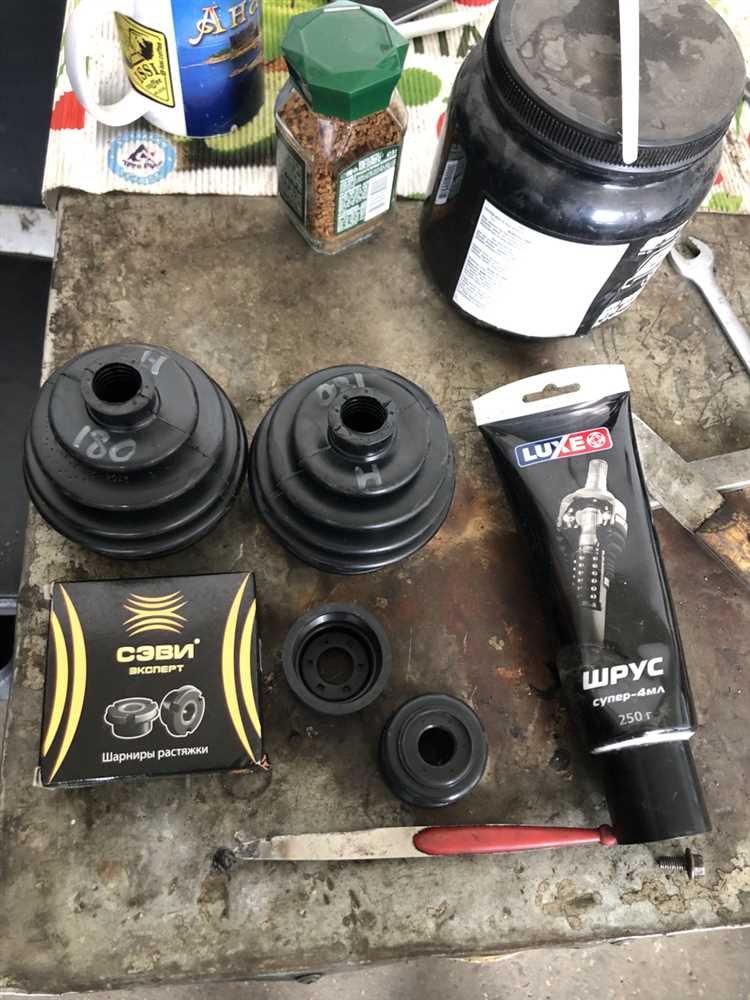

Из расходников: оригинальный или качественный аналог пыльника наружного ШРУСа, комплект хомутов соответствующего диаметра, смазка для ШРУСа (обычно в комплекте), новая ступичная гайка – её повторное использование недопустимо. Для BMW F30 также стоит запастись шплинтами, если они предусмотрены конструкцией. Подготовьте чистые ветоши и обезжириватель – они нужны для очистки поверхностей перед установкой нового пыльника.
Рекомендуется наличие пневматического или ручного зажимного инструмента для хомутов ШРУСа – это обеспечит надёжную герметизацию. Без него качественная установка хомута практически невозможна.
Подготовка автомобиля BMW F30 к снятию наружного ШРУСа
Перед тем как приступить к снятию наружного ШРУСа на BMW F30, важно обеспечить безопасность и удобство работы. Начните с установки автомобиля на ровную поверхность, чтобы исключить возможные отклонения при работе. Используйте автомобильный домкрат для подъема передней части автомобиля и установите подпорки для дополнительной безопасности.
Следующим шагом является снятие колеса. Для этого ослабьте болты колеса до того, как поднимете автомобиль. После подъема автомобиля на домкрате и установки подпорок полностью открутите болты и снимите колесо.
Далее потребуется демонтировать тормозной суппорт. Открутите крепежные болты суппорта и аккуратно подвесьте его на подвеске с помощью проволоки, чтобы не повредить тормозной шланг. Это необходимо, чтобы не создавать нагрузку на тормозную систему и избежать повреждения ее компонентов.
После этого снимите защитный кожух ШРУСа. Для этого осторожно срежьте хомуты, которые фиксируют пыльник. Используйте ножовку или специальный инструмент, чтобы не повредить резиновую часть пыльника. Важно не повредить сам ШРУС, поскольку его повреждения могут привести к необходимости замены узла.
Перед тем как приступить к снятию ШРУСа, ослабьте гайку ступицы, которая фиксирует приводной вал. Для этого используйте длинный рычаг, чтобы создать необходимое усилие. Также рекомендуется использовать проникающую жидкость, чтобы облегчить процесс откручивания.
После того как гайка ступицы будет ослаблена, можно приступать к снятию наружного ШРУСа. Поддержите его в нужном положении, чтобы предотвратить его повреждение при снятии. Аккуратно отсоедините приводной вал от ступицы, после чего ШРУС можно будет извлечь.
При подготовке автомобиля к снятию наружного ШРУСа соблюдайте порядок операций и не спешите. Необходимость в точности и аккуратности на каждом этапе обеспечит успешное выполнение работы без лишних повреждений.
Порядок снятия наружного ШРУСа и старого пыльника
Перед началом работ убедитесь, что автомобиль надежно закреплен на подъемнике или домкрате, а колесо снято. Освободите место для работы, сняв защитные элементы, такие как колесные арки или защитные покрытия под задним колесом.
Первым этапом является откручивание гайки ступицы, которая фиксирует полуось. Для этого используйте трещотку с длинной головкой и удлинителем, так как гайка обычно сильно затянута. Перед откручиванием можно использовать баллонный ключ, чтобы предотвратить прокручивание ступицы. Если гайка не поддается, воспользуйтесь специальным спреем для размягчения ржавчины.
Затем открутите болты крепления поворотного кулака к амортизатору. Для этого потребуется ключ на 18 мм и возможно применение съемника для отворачивания застарелых болтов. Это освободит полуось от соединения с рычагом подвески.
Далее аккуратно извлеките полуось из ступицы. При этом важно удерживать ШРУС, чтобы избежать повреждения внутренних элементов. Для этого используйте специальный съемник, если необходимо, или аккуратно подденьте наружный ШРУС с помощью молотка и деревянного бруска.
После того как полуось извлечена, переходите к снятию пыльника. Обычно пыльник крепится к корпусу ШРУСа хомутом. Освободите хомут с помощью плоскогубцев или специализированного инструмента для снятия хомутов. Затем аккуратно снимите пыльник с внешней стороны. При необходимости используйте нож для срезания старого пыльника, чтобы не повредить элементы ШРУСа.
Оставшуюся смазку из старого пыльника и ШРУСа можно удалить чистой тряпкой, чтобы подготовить узел к установке нового пыльника. Не забудьте тщательно очистить шлицевые соединения на полуоси и корпусе ШРУСа, чтобы исключить попадание грязи при установке нового пыльника.
Теперь можно приступать к установке нового пыльника и сборке узла в обратном порядке.
Установка нового пыльника на ШРУС и сборка привода
Перед установкой нового пыльника убедитесь, что все необходимые инструменты под рукой: съемник пыльника, жидкость для смазки, съёмник ШРУСа и необходимые крепежные элементы. Для безопасной работы снимите колесо и поставьте автомобиль на домкрат для доступа к подвеске.
Первым шагом является удаление старого пыльника. Для этого аккуратно отсоедините его от ШРУСа с помощью съемника. Обратите внимание на состояние стопорного кольца и сальников, которые могут потребовать замены. Осторожно снимите старый пыльник и очистите место крепления от грязи и загрязнений.
Проверьте состояние ШРУСа и его смазки. Если на шарнире есть повреждения или признаки износа, замените весь узел, иначе продолжайте установку нового пыльника. Нанесите на ШРУС необходимое количество смазки, обычно используемой для конкретной модели автомобиля, чтобы обеспечить оптимальную работу и долговечность привода.
Подготовьте новый пыльник, насадив его на ШРУС. Убедитесь, что он правильно размещен и надежно зафиксирован. Используйте хомуты, чтобы надежно закрепить пыльник, избегая перетяжки, что может привести к его повреждению. Также важно проверить, чтобы пыльник не перекрывал смазочные отверстия ШРУСа.
При сборке привода убедитесь, что все детали установлены в правильном порядке. Вставьте вал с ШРУСом обратно в подвеску, при этом следите, чтобы не повредить пыльник. Закрепите привод в нужной позиции, затянув все крепежные элементы с требуемым моментом. После этого проверьте движение привода, убедившись, что нет никаких люфтов или необычных звуков.
Заключительным этапом является сборка колес и проверка работы привода на небольшой скорости. Обратите внимание на возможные вибрации или шумы, которые могут свидетельствовать о неправильной установке пыльника или его повреждении. При необходимости повторно проверьте крепление и положение пыльника на ШРУСе.
Проверка работы привода после замены пыльника на BMW F30
После замены пыльника наружного ШРУСа на BMW F30 необходимо тщательно проверить работу привода, чтобы убедиться в правильности выполнения всех этапов ремонта. Привод должен быть собран без заусенцев и повреждений, а также правильно отцентрирован. Первая проверка осуществляется на подъемнике или эстакаде для доступа к колесам и подвеске.
Начните с визуального осмотра привода на наличие утечек смазки из пыльника, который мог быть поврежден при установке. Это особенно важно, если пыльник был заменен недавно. Убедитесь, что на соединениях не образуется следов жидкости. После этого, следует приступить к проверке под нагрузкой.
Проведите короткую тестовую поездку, начиная с низкой скорости. Обратите внимание на следующее:
- Отсутствие посторонних шумов, таких как щелчки или скрипы, которые могут свидетельствовать о неправильной установке или повреждении ШРУСа.
- Нормальная реакция руля при маневрировании. Если руль стал жестким или чувствуется вибрация, это может указывать на неправильное положение или повреждение соединений.
- При ускорении и замедлении не должно быть ощущений неравномерности в движении, а также необычных толчков, которые могут возникать при неправильной балансировке привода.
Если все тесты пройдены успешно, можно считать, что установка пыльника и привода прошла успешно. Однако, важно в течение нескольких дней после замены повторно проверять состояние соединений на наличие утечек смазки и изменений в работе подвески. В случае появления необычных симптомов стоит обратиться к профессионалам для дополнительной диагностики.
Вопрос-ответ:
Как понять, что нужно заменить пыльник наружного ШРУСа на BMW F30?
Если пыльник наружного ШРУСа поврежден, это может привести к попаданию грязи и влаги в соединение, что вызовет преждевременный износ и поломку ШРУСа. Признаки, на которые стоит обратить внимание, включают стуки или шумы при поворотах, вибрацию на высоких скоростях, а также наличие масла или смазки на колесе, что может свидетельствовать о повреждении пыльника.
Какие инструменты и запчасти потребуются для замены пыльника наружного ШРУСа на BMW F30?
Для замены пыльника вам потребуются стандартные инструменты, такие как ключи и головки для снятия колеса и ступицы, а также съемники для снятия ШРУСа. Важно подготовить новый пыльник, хомуты для его крепления, а также смазку для ШРУСа. В некоторых случаях может понадобиться съёмник для ступицы, если она не снимается стандартными средствами.
Можно ли заменить пыльник наружного ШРУСа на BMW F30 без специального оборудования?
Замена пыльника наружного ШРУСа на BMW F30 без специального оборудования возможна, но может быть сложной задачей. Если у вас нет съемников или других инструментов для снятия ШРУСа, процесс может занять гораздо больше времени и усилий. Особенно важно правильно зафиксировать хомуты, чтобы пыльник не соскользнул и не повредился в процессе эксплуатации.
Как долго обычно служат пыльники наружного ШРУСа на BMW F30?
Пыльники наружного ШРУСа на BMW F30 могут служить от 100 000 до 150 000 километров в зависимости от условий эксплуатации автомобиля. Однако, если автомобиль часто используется в условиях плохих дорог или грязи, срок службы пыльника может значительно сократиться. Регулярная проверка состояния пыльников помогает избежать серьезных поломок и повысить безопасность автомобиля.
Что делать, если при езде появились стуки, а пыльник наружного ШРУСа не поврежден?
Если стуки не связаны с повреждением пыльника, возможной причиной может быть износ самого ШРУСа или повреждение внутренних деталей привода. В этом случае стоит проверить состояние ШРУСа и осмотреть его на наличие трещин или потертостей. Если ШРУС в хорошем состоянии, стоит также проверить подвеску и рулевое управление, так как стуки могут исходить и от этих элементов.
Какие признаки указывают на необходимость замены пыльника наружного ШРУСа на BMW F30?
Признаки, указывающие на необходимость замены пыльника наружного ШРУСа на BMW F30, включают появление характерного шума при поворотах (с хрустом или щелчками), а также утечку смазки из ШРУСа. Также если пыльник повреждён или имеет трещины, это может привести к попаданию грязи и воды внутрь, что увеличивает износ шарнира. Если пыльник порвался или сильно изношен, рекомендуется заменить его как можно скорее, чтобы избежать более серьёзных повреждений шарнира и других компонентов трансмиссии.
