Создание двери в Автокаде – это важный процесс для всех, кто работает с проектами архитектуры или дизайна. В этом руководстве мы рассмотрим простую и понятную инструкцию, которая поможет вам быстро и качественно создать дверь с учетом всех необходимых параметров. Двери в Автокаде могут быть разных типов и конфигураций, но общие принципы построения остаются схожими.
Автокад предоставляет широкий набор инструментов для черчения и моделирования, что делает его идеальным выбором для проектировщиков и инженеров. В этой статье мы подробно разберем каждый этап, начиная от создания базовой геометрии до настройки параметров двери.
Следуя данному пошаговому руководству, вы сможете освоить основные приемы, которые помогут вам точно и быстро создать дверь в Автокаде, соблюдая все требования к проекту и получая качественный результат. Этот процесс не потребует от вас глубоких знаний, однако внимание к деталям важно для точности и эффективности работы.
Как создать дверь в Автокаде: пошаговое руководство
1. Откройте Автокад и создайте новый чертеж или откройте уже существующий проект.
2. Перейдите на вкладку «Прямоугольник» на панели инструментов и выберите инструмент «Прямоугольник». Нарисуйте прямоугольник, который будет основой для двери. Размеры прямоугольника определяются размерами двери.
3. Используйте команду «Линия» для создания рамки двери. Нарисуйте линии, которые будут представлять верх, низ и боковые стороны дверного проема.
4. Чтобы добавить дверное полотно, воспользуйтесь командой «Многоугольник» или «Прямоугольник» для создания внутренней части двери. Выделите и отредактируйте ее размер в зависимости от необходимой ширины и высоты.
5. Далее добавьте детали, такие как ручки и петли. Для этого используйте команды «Круг» для рисования круглых элементов (например, ручек) и «Линия» для создания линий, символизирующих петли.
6. Если вам нужно добавить двери с открывающимися створками, используйте команду «Арка» или «Полилиния», чтобы создать линии, которые будут представлять открывающиеся элементы.
7. После того как все элементы двери будут на месте, используйте команду «Штриховка» для добавления текстуры двери или проема, если это необходимо.
8. Чтобы завершить процесс, сохраните чертеж и экспортируйте его в нужном формате для дальнейшего использования или печати.
Выбор подходящего шаблона для дверей в Автокаде
Для эффективного создания дверей в Автокаде важно правильно выбрать шаблон, который соответствует проекту. Это поможет сэкономить время и упростит процесс моделирования. Шаблоны содержат все необходимые элементы, такие как размеры, материалы и типы дверных конструкций, что позволяет избежать повторного создания элементов с нуля.
Шаблоны по типу двери могут различаться в зависимости от того, какой тип двери вы хотите создать: распашные, раздвижные или двери с несколькими створками. Выбор шаблона должен опираться на конкретные требования проекта, например, стандартные размеры или особенности функциональности.
Шаблоны по материалу включают различные варианты отделки, такие как дерево, стекло, металл или комбинированные конструкции. Важно, чтобы шаблон соответствовал материалам, которые будут использованы в реальном проекте, чтобы избежать несоответствий в дальнейшем.
Для быстрого и точного выбора подходящего шаблона следует учитывать размерные стандарты, которые применяются к дверям в вашем регионе или в типе здания, для которого разрабатывается проект. Это позволит значительно сократить время на настройку параметров и обеспечить высокое качество работы.
Настройка масштаба и единиц измерения для проектирования двери
Перед началом проектирования двери в AutoCAD необходимо правильно настроить масштаб и единицы измерения. Это гарантирует точность чертежа и удобство дальнейшей работы.
Для настройки единиц измерения в AutoCAD, откройте меню «Дисплей» и выберите команду «Единицы». В открывшемся окне можно выбрать подходящие единицы измерения, такие как миллиметры, сантиметры или метры, в зависимости от требований проекта. Выбор единиц имеет значение при создании точных чертежей, особенно если проектирование связано с реальными размерами объектов.
Чтобы установить правильный масштаб, необходимо учитывать размеры самой двери и её элементов. Для этого откройте меню «Масштаб» и настройте соответствующий коэффициент масштабирования. Масштаб определяет, как будут отображаться реальные размеры объекта на чертеже. Например, если проектируется дверь размером 900 мм, при масштабе 1:100 на чертеже она будет иметь размер 9 см.
Настройка масштаба и единиц измерения влияет на точность построений и удобство восприятия чертежа. Рекомендуется всегда следить за корректностью этих параметров, чтобы избежать ошибок при дальнейшей работе с проектом.
Создание контуров дверной рамы с использованием основных инструментов
Для создания дверной рамы в AutoCAD необходимо точно и аккуратно обозначить ее контуры. Для этого используются несколько базовых инструментов, которые позволяют легко и быстро сформировать требуемую геометрию.
Шаги создания контуров дверной рамы:
- Использование команды «Прямоугольник» (RECTANGLE): Этот инструмент помогает начертить внешние контуры рамы. Установите два противоположных угла прямоугольника, чтобы задать размеры рамы.
- Применение команды «Линия» (LINE): Линии можно использовать для создания дополнительных частей рамы или для уточнения геометрии. Используйте команду для подключения точек и формирования нужных углов.
- Использование команды «Смещение» (OFFSET): Для создания внутреннего контура рамы можно воспользоваться командой смещения. Задайте нужное расстояние от внешнего контура, чтобы получить размеры паза или внутренней части рамы.
- Обрезка контуров с помощью «Обрезка» (TRIM): После того как основные линии рамы будут нарисованы, используйте инструмент обрезки для удаления лишних элементов, чтобы получить чистые края.
- Команда «Закругление» (FILLET): Для создания плавных соединений между углами, используйте закругление. Это поможет сделать раму более эстетичной и правильно сформировать углы соединений.
Используя эти инструменты, можно быстро и точно создать контуры дверной рамы, соблюдая нужные размеры и пропорции.
Проектирование дверного полотна и добавление фурнитуры
Для начала необходимо нарисовать основное дверное полотно в AutoCAD. Для этого выберите инструмент «Прямоугольник» и создайте его размеры, соответствующие нужным параметрам двери. Обычно длина и ширина полотна зависят от типа двери, например, стандартная дверь имеет размеры 900×2000 мм.
После того как полотно готово, добавьте внутренние детали, такие как наличие стекла, декоративные элементы или панели. Для этого используйте команду «Полилиния» для создания различных контуров внутри двери. Применяйте команды редактирования, чтобы сгладить углы или задать изгибы для декоративных вставок.
Теперь можно перейти к добавлению фурнитуры. Для этого выберите элемент, который будет обозначать ручку, замок, петли и другие элементы, и разместите их в соответствующих местах. При добавлении фурнитуры важно соблюдать стандартные размеры и положения для каждой из деталей. Например, ручка обычно размещается на высоте 900 мм от пола.
Каждую фурнитуру можно нарисовать в виде отдельных объектов, используя простые геометрические фигуры, такие как круги для ручек или прямоугольники для замков. Также можно применить сторонние блоки с готовыми моделями фурнитуры, что ускорит процесс проектирования.
После того как фурнитура добавлена, обязательно проверьте, чтобы все элементы были правильно выровнены и соответствовали стандартам. При необходимости, используйте команду «Отразить» для зеркального отображения элементов или «Масштаб» для их корректировки.
Рисование деталей дверной коробки с учетом конструкции стены
При проектировании дверной коробки важно учитывать особенности конструкции стены, в которую она будет встраиваться. Это обеспечит точность и долговечность установки дверей. Рассмотрим основные этапы рисования деталей дверной коробки с учетом этих факторов.
- Определение толщины стены: перед началом проектирования нужно точно измерить толщину стены, чтобы коробка идеально подошла. Для этого используются инструменты AutoCAD, такие как линейки и измерительные приборы.
- Рисование контура коробки: сначала создается внешний контур дверной коробки. Это прямоугольник или квадрат, размеры которого зависят от ширины и высоты дверного проема.
- Учет глубины стены: важно правильно задать глубину коробки в зависимости от толщины стены. Для этого определяется, на какую глубину коробка будет встраиваться в стену, чтобы создать надежное и устойчивое соединение.
- Рисование петель и наличников: нужно учитывать, где будут располагаться петли для двери, а также их размер и форму. Наличники, которые крепятся к коробке, также должны быть рассчитаны с учетом толщины стены и материала отделки.
Точное выполнение этих шагов обеспечит создание дверной коробки, которая будет идеально соответствовать конструкции стены и надежно выполнять свою функцию.
Как сохранить и экспортировать дверной чертеж для использования в проекте
После того как дверной чертеж готов, важно правильно сохранить и экспортировать его для использования в проекте. Это обеспечит удобство работы и позволит интегрировать чертеж в другие документы или программы. Рассмотрим несколько шагов, которые помогут выполнить эту задачу.
1. Сохранение чертежа в формате DWG
Чтобы сохранить чертеж в AutoCAD, используйте команду SAVE или SAVEAS. Выберите формат DWG, который является стандартом для чертежей AutoCAD. Важно удостовериться, что ваш файл сохранён в нужной версии программы, если проект будет открыт в другой версии AutoCAD.
2. Экспорт в другие форматы
Для использования чертежа в других приложениях, таких как ArchiCAD или Revit, воспользуйтесь функцией экспорта. Команда EXPORT позволяет сохранить файл в различных форматах, например, DXF или PDF. Для сохранения чертежа в формате PDF, выберите Plot и в качестве принтера укажите Adobe PDF.
3. Экспорт с настройками
При экспорте чертежа в формат DXF важно настроить параметры, такие как масштаб, единицы измерения и слои. Убедитесь, что все элементы отображаются корректно, и проверяйте результаты после экспорта. Это предотвратит возможные ошибки при импорте в другие программы.
4. Печать и экспорт в изображение
Для создания изображений чертежа можно использовать команду EXPORTTOAUTOCAD, которая позволяет сохранить файл в виде растрового изображения (например, PNG или JPG). Это полезно, если необходимо разместить чертеж на презентации или в документе.
5. Создание архивов
Если чертеж содержит несколько файлов или внешних ссылок, создайте архив с помощью программы для сжатия. Это обеспечит удобный перенос всех данных и исключит потерю информации при передаче или архивировании.
Вопрос-ответ:
Как создать дверь в Автокаде? С чего начать?
Для создания двери в Автокаде первым шагом нужно выбрать подходящий вид чертежа. Обычно двери проектируются в виде двумерных чертежей, поэтому создайте новый чертеж с соответствующими размерами. Начните с рисования прямоугольника, который будет представлять коробку двери, а затем добавьте створки, используя команды для рисования линий и полилиний.
Какие инструменты Автокада нужно использовать для создания двери?
Для создания двери в Автокаде полезны такие инструменты, как команда «Линия» для создания контуров двери, «Полилиния» для работы с более сложными формами, а также «Обводка» для придания округлых углов коробке. Также можно использовать блоки для создания элементов двери, например, ручки или петли, которые можно вставить в проект как отдельные объекты.
Как задать размеры двери в Автокаде?

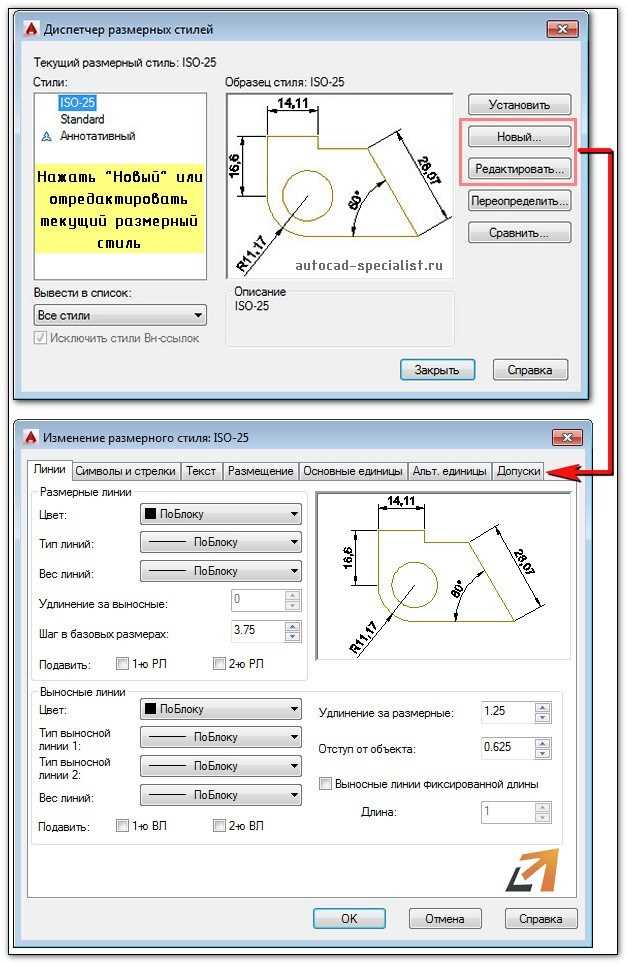

Чтобы задать размеры двери, используйте команду «Размер». Сначала создайте основные контуры двери, а затем установите размеры для ширины и высоты. Вы можете использовать команду «Дим» для создания линий измерения и точного отображения размеров. Это поможет соблюсти точные пропорции и размеры двери согласно проекту.
Нужно ли использовать библиотеки для создания двери в Автокаде?
Использование библиотек не является обязательным, но они могут значительно ускорить процесс. В Автокаде есть встроенные библиотеки, где можно найти готовые элементы, такие как двери, окна и другие строительные элементы. Это удобно, если нужно быстро вставить стандартные элементы без необходимости рисовать их с нуля.
Можно ли создать дверь с открывающимися створками в Автокаде?
Да, в Автокаде можно создать дверь с открывающимися створками. Для этого можно использовать блоки или создать элементы, которые будут имитировать движение створок. Один из вариантов — это рисовать дверь в развернутом виде, а затем с помощью слоев или блоков имитировать различные положения створок, например, открытое и закрытое состояние.
Какие инструменты в AutoCAD используются для создания двери?
Для создания двери в AutoCAD потребуется несколько инструментов. В первую очередь, это инструмент «Прямоугольник», с помощью которого можно нарисовать каркас двери. Далее, для создания петель, ручки и других элементов используется инструмент «Круг» или «Линия». Чтобы создать 3D-модель двери, можно воспользоваться инструментами для работы с объемами, например, «Экструдирование». Также важным этапом является использование слоя для организации элементов чертежа.
Как правильно настроить размеры двери в AutoCAD?
Чтобы задать точные размеры двери в AutoCAD, необходимо использовать команду «Размер». Выбираете точки, между которыми нужно измерить расстояние, и программа автоматически проставляет размер. Для точности можно указать конкретные значения в окне свойств, а также использовать блоки с уже заданными размерами, если вы хотите использовать дверь многократно. Важно настроить сетку и блоки так, чтобы все размеры соответствовали проекту, а элементы легко можно было перемещать и изменять по мере необходимости.
