Как разобрать makita pa12

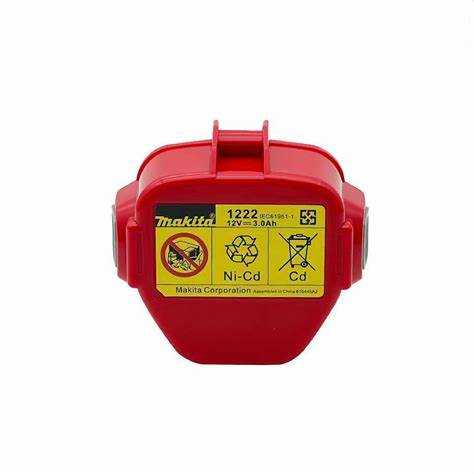

Аккумулятор Makita PA12 (12V, Ni-Cd) часто используется в электроинструментах, но со временем его емкость снижается. Разборка этого аккумулятора необходима для замены элементов питания или диагностики неисправностей. Процесс требует аккуратности, поскольку корпус соединен прочными защелками и клеем.

Перед началом работы убедитесь, что аккумулятор полностью разряжен. Для вскрытия корпуса потребуется отвертка с плоским лезвием и канцелярский нож. Важно избегать повреждения внутренних компонентов, особенно контактов и термодатчика.

После открытия корпуса станет доступен блок аккумуляторных ячеек. Обычно это 10 последовательно соединенных никель-кадмиевых элементов типоразмера Sub-C (SC) с напряжением 1,2V каждый. При замене элементов важно соблюдать полярность и использовать аналогичные по характеристикам батареи.

Разбирая и собирая аккумулятор, следите за состоянием контактных пластин. Их необходимо очистить от окислов, а соединения – надежно пропаять. Некачественный контакт может привести к нестабильной работе инструмента или полному выходу из строя аккумулятора.

После сборки рекомендуется проверить напряжение на выходных клеммах и провести тестовую зарядку. Если аккумулятор работает корректно, его можно использовать в инструменте. В случае перегрева или быстрого разряда следует повторно проверить соединения и качество элементов.

Разбор аккумулятора Makita PA12: пошаговое руководство

Перед разборкой убедитесь, что аккумулятор полностью разряжен. Используйте защитные перчатки и очки, так как внутри могут находиться остатки электролита.

1. С помощью отвертки с тонким жалом аккуратно подденьте защелки корпуса. Начинайте с одного угла, постепенно освобождая остальные фиксаторы.

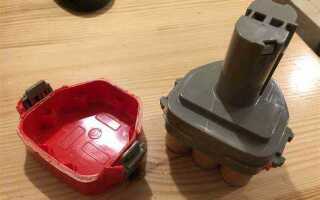

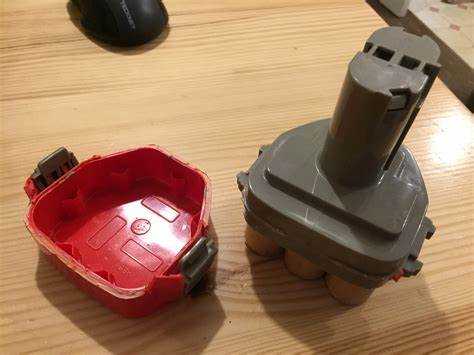

2. После раскрытия корпуса осмотрите внутреннюю часть. Внутри находятся несколько никель-кадмиевых элементов, соединенных металлическими пластинами.

3. Отпаивайте контактные соединения поочередно, чтобы не допустить короткого замыкания. Используйте паяльник с тонким жалом и температурой не выше 350°C.

4. После разъединения элементов проверьте состояние каждой банки мультиметром. Если напряжение ниже 1 В, элемент подлежит замене.

5. Удалите поврежденные банки, при необходимости замените их аналогичными по емкости и напряжению. Используйте точечную сварку или пайку с минимальным перегревом контактов.

6. Проверьте целостность термодатчика. Если он поврежден, замените его аналогичным (обычно используется термистор 10 кОм).

7. Соберите аккумулятор в обратном порядке, надежно фиксируя все соединения. Перед окончательной сборкой проверьте напряжение на выходных контактах – оно должно соответствовать номинальному значению.

8. Закройте корпус, защелкнув все фиксаторы. При необходимости используйте клей для дополнительной фиксации.

После сборки проведите тест на зарядку и разрядку, чтобы убедиться в работоспособности аккумулятора.

Подготовка инструментов и рабочей зоны для разбора

Для разборки аккумулятора Makita PA12 потребуется минимальный, но специфический набор инструментов. Подготовьте отвертку с крестообразным жалом PH2, плоскую отвертку для поддевания корпуса, тонкогубцы для снятия контактов, мультиметр для проверки элементов и паяльник мощностью 40-60 Вт с тонким жалом для работы с контактными пластинами.

Рабочее место должно быть устойчивым, хорошо освещенным и свободным от посторонних предметов. Для сбора мелких деталей используйте пластиковый контейнер. Разборка аккумулятора связана с работой с токопроводящими элементами, поэтому избегайте влажных поверхностей.

Перед началом работы разрядите аккумулятор до минимального уровня, подключив его к электроприбору с низким энергопотреблением. Это снизит риск короткого замыкания при разборке. Для дополнительной защиты используйте перчатки с антистатическим покрытием.

Расположите инструменты так, чтобы они были легко доступны. Проверяйте исправность мультиметра и паяльника перед использованием. При работе с корпусом будьте осторожны – пластиковые защелки хрупкие и могут сломаться при избыточном усилии.

Безопасное вскрытие корпуса аккумулятора Makita PA12

Перед вскрытием аккумулятора убедитесь, что он полностью разряжен. Это снизит риск короткого замыкания и возгорания. Используйте резиновые перчатки и защитные очки.

Корпус PA12 выполнен из прочного пластика и скреплен ультразвуковой сваркой или клеем. Для вскрытия потребуется строительный нож с прочным лезвием, отвертка с плоским жалом и пластиковый медиатор.

Начните с поиска заводского шва. Проведите острием ножа вдоль соединения, создавая небольшую канавку. Будьте осторожны, чтобы не повредить внутренние элементы. После углубления канавки вставьте плоскую отвертку и аккуратно подденьте корпус, постепенно увеличивая зазор.

Когда шов ослабнет, замените отвертку пластиковым медиатором, чтобы не повредить батарейные элементы. Проведите им по всему периметру, отделяя половинки корпуса.

После вскрытия корпуса зафиксируйте положение элементов перед дальнейшим разбором. Не прикасайтесь к контактам металлическими предметами во избежание замыкания.

Определение типа элементов питания внутри аккумулятора

Перед разборкой аккумулятора Makita PA12 необходимо определить тип установленных элементов питания. Это важно для последующей замены или восстановления блока.

Обычно внутри PA12 используются никель-кадмиевые (Ni-Cd) или никель-металлгидридные (Ni-MH) элементы. Определить их можно по следующим признакам:

• На корпусе аккумулятора указана маркировка типа (Ni-Cd или Ni-MH).
• Цвет термоусадочной пленки: у Ni-Cd чаще желтая, у Ni-MH – зеленая.
• Визуальный осмотр банок: Ni-Cd имеют металлический блеск, Ni-MH – матовую поверхность.

Если маркировка стерта, можно определить тип с помощью измерения напряжения отдельных элементов. Стандартные характеристики:

Хотя напряжение у обоих типов одинаковое, Ni-MH обычно имеют большую емкость (от 2000 мАч и выше), тогда как Ni-Cd редко превышают 1500 мАч. Уточнить можно по маркировке на самих банках.

После определения типа элементов можно приступать к разборке корпуса для дальнейшего обслуживания или замены батарей.

Диагностика состояния ячеек и поиск неисправностей

Перед началом диагностики разрядите аккумулятор до минимального уровня, чтобы точнее определить неисправные элементы. Используйте мультиметр с пределом измерения до 20 В.

• Проверка напряжения: Измерьте общий вольтаж аккумулятора. Для PA12 (12 В) нормальное значение – 12,6–13 В. Если ниже 10 В, вероятен выход из строя одной или нескольких ячеек.
• Анализ отдельных элементов: Разберите корпус и измерьте напряжение на каждой ячейке (стандартное – 1,2–1,4 В). Если разница между элементами превышает 0,2 В, слабый элемент требует замены.
• Тест на внутреннее сопротивление: Установите мультиметр в режим измерения сопротивления (если есть) или используйте специализированный тестер. Повышенное сопротивление указывает на деградацию элемента.
• Нагрев при зарядке: Подключите зарядное устройство и контролируйте температуру ячеек. Перегрев свидетельствует о коротком замыкании внутри элемента.
• Падение напряжения под нагрузкой: Подключите к аккумулятору нагрузку (например, лампу 12 В). Резкое снижение напряжения до 9 В и ниже указывает на слабые элементы.

При обнаружении дефектных ячеек их следует заменить на аналогичные по параметрам. После замены проведите тест на равномерность заряда, убедившись, что разница в напряжении между элементами не превышает 0,05 В.

Разборка и извлечение старых элементов питания

Перед тем как приступить к разборке аккумулятора Makita PA12, убедитесь, что инструмент отключен от источника питания и аккумулятор полностью разряжен. Для работы понадобится набор отверток, клещи и, в случае необходимости, пинцет для извлечения элементов.

1. Начните с откручивания винтов, удерживающих корпус аккумулятора. Обычно это два или четыре винта, которые расположены на верхней или боковой части устройства. Используйте подходящую отвертку, чтобы не повредить головки винтов.

2. После снятия крышки аккуратно осмотрите внутреннюю часть аккумулятора. Важно выявить тип соединения между контактами батарей и проводами, чтобы при разборке избежать повреждений. Некоторые элементы могут быть припаяны, а другие – прикреплены с помощью защелок.

3. Извлечение старых элементов питания требует внимательности. Если аккумулятор состоит из нескольких батарей, аккуратно отсоедините каждую ячейку. В случае с припаиваемыми элементами питания используйте паяльник, чтобы аккуратно отпаять соединения. При этом избегайте перегрева ячеек, чтобы не повредить их.

4. Если элементы питания приклеены к корпусу, используйте пластиковые инструменты или клещи с тонкими концами для их осторожного извлечения. Избегайте применения металлических предметов, чтобы не коротить контакты.

5. После того как элементы питания удалены, очистите контактные площадки от возможных остатков припоя или клея. Это обеспечит надежное соединение новых элементов в дальнейшем.

Замена элементов питания: подбор совместимых аналогов

Для замены рекомендуется использовать аккумуляторы с аналогичными параметрами: напряжением, ёмкостью и типом ячеек. Несоответствие этих характеристик может повлиять на работу устройства, его долговечность и безопасность.

• Напряжение. Оригинальный аккумулятор Makita PA12 имеет напряжение 12 В. При выборе аналогов стоит использовать аккумуляторы с таким же значением, так как отклонение от этого параметра может вызвать неправильную работу инструмента.
• Ёмкость. Ёмкость аккумулятора измеряется в мАч. Оригинальный аккумулятор обычно имеет ёмкость 1500 мАч. Для замены можно выбрать аккумулятор с аналогичной или немного большей ёмкостью, но не ниже 1500 мАч, чтобы не потерять в продолжительности работы устройства.
• Тип ячеек. Важно выбирать аккумуляторы с одинаковыми типами ячеек. Оригинальные аккумуляторы Makita используют никель-кадмиевые (Ni-Cd) или никель-металлгидридные (Ni-MH) ячейки. Если вы хотите повысить продолжительность работы, можно рассмотреть аналоги с Ni-MH ячейками, но стоит учитывать их совместимость с зарядным устройством.

Для поиска совместимых аналогов следует обращать внимание на следующие марки и модели:

• DeWalt DCB120 – аккумулятор, совместимый по напряжению и ёмкости, подходит для замены.
• Makita BL1815 – оригинальный аккумулятор, аналогичный по параметрам и совместимый с различными моделями Makita.
• Bosch BAT609 – аккумулятор, предлагающий сопоставимые характеристики и совместимость с инструментами того же класса.

Важно избегать аккумуляторов, которые имеют слишком высокое или низкое напряжение, поскольку это может привести к перегреву или снижению производительности инструмента. Также стоит помнить о марке зарядного устройства, так как использование неподходящих аккумуляторов может повлиять на зарядку и срок службы батареи.

Перед покупкой всегда проверяйте отзывы и технические характеристики на совместимость с вашим устройством, чтобы избежать возможных проблем с эксплуатацией.

Сборка аккумулятора после замены элементов

После замены поврежденных элементов аккумулятора Makita PA12 необходимо аккуратно собрать его обратно, соблюдая несколько ключевых шагов для правильной работы устройства.

1. Проверка новых элементов

Убедитесь, что все новые аккумуляторные элементы имеют одинаковое напряжение и емкость, чтобы обеспечить балансировку и предотвратить перегрев или неправильную работу. Проверка их целостности перед установкой важна для корректной сборки.

2. Установка аккумуляторных элементов

4. Установка платы управления

Плата защиты (BMS) должна быть надежно установлена и подключена к аккумуляторным ячейкам. Это важно для предотвращения перегрева и глубокого разряда. Проверьте, чтобы все соединения были выполнены правильно и надежно фиксировались на своих местах.

5. Закрытие корпуса

После того как все элементы установлены и подключены, аккуратно соберите корпус аккумулятора, убедившись, что все защелки и винты на месте. Проверьте герметичность крышки, чтобы предотвратить попадание пыли и влаги внутрь устройства.

6. Проверка функциональности

Перед использованием аккумулятора протестируйте его на совместимость с зарядным устройством и инструментом. Убедитесь, что аккумулятор корректно заряжается и не перегревается во время работы.

Тестирование работоспособности и проверка напряжения

Для оценки состояния аккумулятора Makita PA12 важно правильно провести тестирование работоспособности и измерить его напряжение. Это поможет выявить проблемы, такие как потеря ёмкости или повреждение элементов, которые могут повлиять на его эксплуатацию.

Первым шагом является проверка напряжения с помощью мультиметра. Установите мультиметр на режим измерения постоянного тока (DC) и подключите щупы к клеммам аккумулятора: красный к положительной, черный к отрицательной. Нормальное рабочее напряжение для аккумулятора Makita PA12 составляет около 12 В. Если значение напряжения меньше 10,5 В, это может свидетельствовать о значительном износе или повреждении аккумулятора.

Рекомендация: Напряжение ниже 10,5 В означает, что аккумулятор, вероятно, не сможет нормально функционировать и требует замены или зарядки.

После проверки напряжения следует провести нагрузочное тестирование, чтобы убедиться в способности аккумулятора поддерживать нормальную нагрузку. Для этого подключите аккумулятор к инструменту и выполните несколько минут работы. Если аккумулятор быстро теряет напряжение или инструмент начинает работать с перебоями, это также указывает на проблемы с ёмкостью аккумулятора.

Важно: Тестирование под нагрузкой может выявить скрытые дефекты, такие как падение напряжения при использовании, что невозможно увидеть при простом измерении на холостом ходу.

Для более точной диагностики можно использовать специализированный тестер для аккумуляторов, который проверяет ёмкость и внутреннее сопротивление. Такие устройства обеспечивают более подробную информацию о состоянии аккумулятора и позволяют определить, нуждается ли он в замене или просто в дополнительной зарядке.

Не забывайте, что регулярная проверка аккумулятора и поддержание его в хорошем состоянии способствует продлению срока службы инструмента и обеспечению его надёжной работы.

Вопрос-ответ:

Как правильно разобрать аккумулятор Makita PA12?

Разбор аккумулятора Makita PA12 начинается с тщательной проверки состояния устройства. Для этого нужно снять крышку аккумулятора, аккуратно открутив все винты. После снятия крышки важно отключить все соединения, чтобы не повредить внутренние элементы. Все компоненты, такие как платы и батареи, нужно аккуратно извлечь, избегая повреждений контактов. В процессе разборки стоит следить за тем, чтобы не потерять мелкие детали, такие как пружины или прокладки.

Что делать, если аккумулятор Makita PA12 не заряжается после разборки?

Если аккумулятор Makita PA12 не заряжается после разборки, нужно проверить несколько возможных причин. Во-первых, стоит удостовериться, что контакты аккумулятора чистые и не окислены. Если контакты были повреждены во время разборки, это может повлиять на зарядку. Во-вторых, важно убедиться, что зарядное устройство работает исправно и соответствует техническим характеристикам аккумулятора. Также стоит проверить состояние самих элементов аккумулятора, так как они могут выйти из строя из-за длительного использования.

Какие инструменты необходимы для разборки аккумулятора Makita PA12?

Для разборки аккумулятора Makita PA12 вам понадобятся несколько инструментов. В первую очередь, это отвертка с подходящими насадками для откручивания винтов. Также будет полезен пластиковый инструмент для разъединения частей аккумулятора, чтобы избежать повреждения корпуса. Не забудьте про мультиметр, чтобы проверить электрические соединения и элементы на наличие короткого замыкания или повреждений. Важно иметь на руках и защитные перчатки, так как внутренности аккумулятора могут быть острыми.

Как правильно собрать аккумулятор Makita PA12 после разборки?

После разборки аккумулятора Makita PA12, процесс сборки следует выполнять в обратном порядке. Начинайте с установки батарейных элементов, внимательно следя за правильностью их расположения. Подключите все соединения, убедившись, что они надежно закреплены и не имеют повреждений. После того как все элементы будут на месте, аккуратно установите крышку аккумулятора и закрепите её винтами. Важно провести проверку всех соединений на предмет хорошего контакта, а затем протестировать работоспособность аккумулятора, подключив его к зарядному устройству.
