Ноутбук Acer Nitro 5 сочетает в себе мощное железо и продуманную систему охлаждения, но рано или поздно может потребоваться его разборка. Причины бывают разные: замена термопасты, апгрейд оперативной памяти, установка SSD или чистка от пыли. Чтобы избежать повреждений и сохранить работоспособность устройства, разбирать его нужно правильно.
Процесс разборки начинается с подготовки инструментов. Понадобится отвертка Phillips PH0 для винтов корпуса, пластиковая лопатка или медиатор для отделения крышки, а также антистатический браслет, если планируется замена компонентов. Перед началом работ ноутбук необходимо полностью выключить и отключить от сети, а затем вынуть аккумулятор (если он съемный).
В конструкции Acer Nitro 5 предусмотрено множество винтов, которые фиксируют нижнюю крышку. После их выкручивания потребуется аккуратно поддеть корпус по периметру, начиная с задней части. Важно не применять силу, так как фиксаторы достаточно прочные и могут сломаться при резком движении. Разобрав корпус, откроется доступ к внутренним компонентам: системе охлаждения, накопителям и модулям памяти.
Разборка ноутбука Acer Nitro 5: пошаговое руководство
Перед началом разборки отключите ноутбук от сети и извлеките аккумулятор, если он съемный. Подготовьте отвертку Phillips, пластиковую лопатку и антистатический браслет.
Переверните ноутбук и открутите все винты на нижней крышке. Некоторые модели имеют винты разной длины, поэтому складывайте их в порядке снятия.
Аккуратно подденьте нижнюю крышку пластиковой лопаткой, начиная с угла. Медленно отсоедините защелки, двигаясь по периметру. Не используйте металлические инструменты, чтобы не повредить корпус.
После снятия крышки отсоедините аккумуляторный разъем от материнской платы. Найдите крепления жесткого диска или твердотельного накопителя, открутите винты и извлеките диск, осторожно отсоединив кабель.
Для замены оперативной памяти разведите боковые фиксаторы и аккуратно выньте модуль. Устанавливая новый, вставьте его под углом и зафиксируйте.
Охлаждающая система крепится винтами, помеченными цифрами. Откручивайте их в порядке нумерации, затем осторожно снимите систему, поддев термотрубки. Очистите радиатор и замените термопасту перед обратной установкой.
Перед сборкой проверьте надежность подключения всех разъемов. Установите крышку на место, зафиксируйте ее защелками и заверните винты.
Необходимые инструменты и подготовка рабочего места
Для разборки ноутбука Acer Nitro 5 потребуется набор инструментов:
– Отвертка Phillips №0 и №1 для винтов различного размера.
– Пластиковая лопатка или медиатор для отсоединения защелок корпуса.
– Антистатический браслет или перчатки для защиты компонентов от статического электричества.
– Пинцет для аккуратного извлечения шлейфов и мелких деталей.
Рабочее место должно быть ровным, хорошо освещенным и чистым. Желательно использовать антистатический коврик. Перед началом работ отключите ноутбук, извлеките аккумулятор (если конструкция позволяет) и разрядите остаточное напряжение, нажав кнопку питания на 10 секунд. Важно запомнить расположение винтов, разложив их в порядке снятия.
Как безопасно снять нижнюю крышку ноутбука
Перед разборкой выключите ноутбук и отключите адаптер питания. Удерживайте кнопку питания 10 секунд для разрядки конденсаторов. Переверните устройство, положив его на мягкую поверхность, чтобы избежать царапин.
Используйте отвертку PH0 или PH1, чтобы выкрутить все винты по периметру крышки. Обратите внимание, что некоторые винты могут отличаться по длине – запоминайте их расположение.
Подденьте крышку пластиковой лопаткой в районе вентиляционных отверстий или углов. Плавно проведите инструмент вдоль стыков, постепенно ослабляя защелки. Не применяйте чрезмерную силу, чтобы не повредить крепления.
После освобождения всех фиксаторов аккуратно приподнимите крышку, начиная с той стороны, где разъемы менее загружены. Если крышка не поддается, проверьте, не остались ли незакрученные винты.
После снятия положите крышку в сторону контактной стороной вверх, чтобы не повредить вентиляционные решетки и прокладки.
Отключение аккумулятора и разборка системы охлаждения
Перед началом работы убедитесь, что ноутбук отключен от сети. Переверните устройство и снимите нижнюю крышку, выкрутив все винты по периметру.
Аккумулятор фиксируется винтами и соединяется с платой разъемом. Осторожно извлеките разъем, не допуская перегиба контактов, затем выкрутите крепежные винты и снимите батарею.
Для демонтажа системы охлаждения отсоедините кабель вентилятора от платы. Открутите винты, фиксирующие радиатор и вентилятор, следуя нумерации, нанесенной на металле. Снимите систему охлаждения, приподняв с одной стороны и аккуратно отделяя от процессора и видеочипа.
Замените термопасту, удалив старый слой спиртовым раствором и нанеся новую равномерно. Перед установкой проверьте чистоту радиатора и вентилятора, удалите пыль с ребер охлаждения.
Сборку выполняйте в обратном порядке, равномерно затягивая винты системы охлаждения. Убедитесь в надежности соединений перед включением ноутбука.
Доступ к оперативной памяти, накопителям и другим компонентам

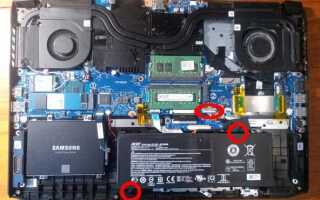

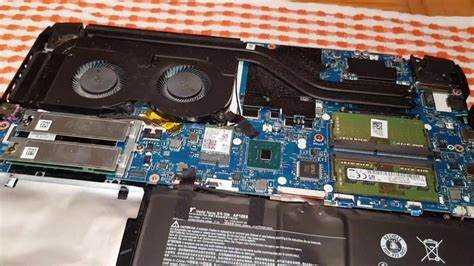

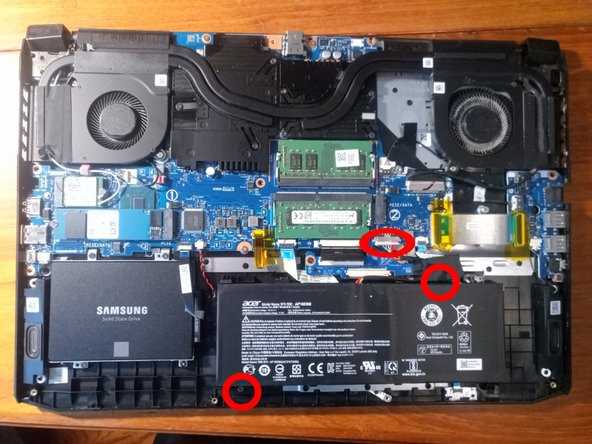

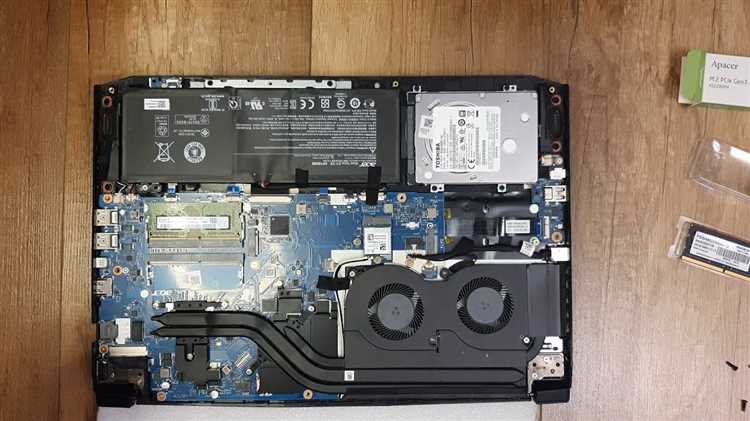

После снятия нижней крышки ноутбука Acer Nitro 5 открывается доступ к ключевым компонентам. Для замены или модернизации убедитесь, что устройство отключено, а батарея разряжена хотя бы наполовину.
Оперативная память (RAM)
Ноутбук оснащён двумя слотами SO-DIMM, поддерживающими DDR4 или DDR5 (в зависимости от модели). Чтобы заменить модуль, разведите фиксирующие скобы и аккуратно извлеките планку. Новый модуль вставляется под углом 45° до упора, затем фиксируется нажатием вниз.
Жёсткий диск и SSD
Для установки или замены SSD M.2 снимите фиксирующий винт, аккуратно извлеките накопитель и вставьте новый, затем закрепите винтом. В ноутбуке также предусмотрен отсек для 2,5″ SATA-диска. Перед установкой подключите диск к разъёму и зафиксируйте его винтами.
Дополнительные компоненты
Система охлаждения включает два вентилятора и тепловые трубки. При необходимости очистки снимите фиксирующие винты, аккуратно отсоедините разъёмы питания и продуйте радиаторы сжатым воздухом. Батарея фиксируется винтами, а подключение осуществляется через коннектор. При замене соблюдайте совместимость по ёмкости и напряжению.
Перед сборкой проверьте фиксацию всех компонентов, после чего установите крышку и закрепите её винтами.
Демонтаж клавиатуры и разборка верхней панели корпуса
Для начала разборки клавиатуры и верхней панели корпуса ноутбука Acer Nitro 5 необходимо подготовить рабочее место и инструменты: крестовую отвертку, пластиковые лопатки и плоскую отвертку.
1. Отключите ноутбук от источников питания и извлеките аккумулятор. Это предотвратит короткое замыкание и повреждение компонентов.
2. Переверните ноутбук, чтобы открыть доступ к нижней части корпуса. Снимите нижнюю крышку, открутив все винты, удерживающие её (обычно 8-10 винтов). Используйте крестовую отвертку для этого.
3. После снятия нижней крышки получите доступ к внутренним компонентам. Дальше вам нужно отсоединить клавиатуру от материнской платы. Для этого аккуратно отогните верхнюю панель корпуса с помощью пластиковой лопатки. Начинайте с углов, чтобы избежать повреждений.
4. После снятия верхней панели открутите все винты, удерживающие клавиатуру. Они могут быть скрыты под специальными наклейками или пластиковыми заглушками. При аккуратном извлечении клавиатуры будьте внимательны к её кабелю, который подключён к материнской плате.
5. Отсоедините кабель клавиатуры от разъема на материнской плате. Используйте пластиковую лопатку или плоскую отвертку, чтобы аккуратно поддеть разъем и извлечь кабель.
6. Теперь можно приступить к разборке верхней панели корпуса. В зависимости от модели могут быть скрыты дополнительные винты, которые нужно открутить. Будьте осторожны при снятии панелей, так как они могут быть зафиксированы защелками.
7. После демонтажа клавиатуры и верхней панели корпуса, проверьте состояние всех соединений и шлейфов. Если требуется замена компонентов, это подходящее время для выполнения таких операций.
Сборка ноутбука после разборки: ключевые моменты
После завершения разборки ноутбука Acer Nitro 5 важно правильно выполнить сборку, чтобы избежать повреждений компонентов и обеспечить их корректную работу. Вот основные моменты, на которые стоит обратить внимание при сборке:
- Убедитесь в чистоте компонентов. Перед установкой каждого элемента, особенно вентиляторов и радиаторов, тщательно удалите пыль и грязь. Это предотвратит перегрев устройства и ухудшение охлаждения.
- Расположение кабелей. Проложите кабели так, чтобы они не мешали вентилятору или другим подвижным частям. Используйте кабельные держатели, если они предусмотрены конструкцией.
- Установка термопасты. Наносите термопасту на процессор и видеокарту равномерно. Излишки пасты могут привести к коротким замыканиям, а недостаток – перегреву.
- Закрепление внутренних элементов. Обращайте внимание на крепежные винты. Каждый компонент должен быть надежно закреплен, чтобы избежать повреждений при эксплуатации.
- Проверка подключения всех разъемов. Перед окончательной сборкой убедитесь, что все кабели и разъемы подключены должным образом. Это важно для работы аккумулятора, дисплея и периферийных устройств.
- Правильная установка SSD и оперативной памяти. Убедитесь, что модули памяти и SSD плотно вставлены в разъемы и зафиксированы. Избегайте чрезмерных усилий при установке, чтобы не повредить слоты.
- Тестирование после сборки. После того как ноутбук собран, подключите его к сети и включите. Проверьте работу экрана, клавиатуры, трекпада, а также звуковых и сетевых интерфейсов. Это поможет выявить возможные проблемы до окончательной сборки корпуса.
Придерживаясь этих рекомендаций, вы обеспечите надежную и безопасную сборку ноутбука, что гарантирует долгосрочную эксплуатацию устройства без проблем.
Вопрос-ответ:
Как разобрать ноутбук Acer Nitro 5 без повреждений?
Для безопасной разборки ноутбука Acer Nitro 5 важно соблюдать несколько простых правил. Во-первых, необходимо отключить устройство от сети и извлечь аккумулятор, если это возможно. Затем подготовьте необходимые инструменты, такие как крестовая отвертка и пластиковые инструменты для аккуратного снятия панелей. Снимите нижнюю панель, аккуратно открутив все винты. Постепенно отделяйте панель, избегая применения излишней силы. Обращайте внимание на соединения кабелей и разъемов внутри, чтобы не повредить компоненты.
Нужно ли снимать термопасту при разборке ноутбука Acer Nitro 5?
Да, при разборке ноутбука и демонтаже системы охлаждения рекомендуется удалить старую термопасту с процессора и видеокарты. Для этого используйте мягкую ткань или безворсовые салфетки, смоченные в изопропиловом спирте. После того как старую термопасту удалите, можно нанести новую, чтобы обеспечить правильное теплоотведение и предотвратить перегрев компонентов.
Как правильно снять систему охлаждения с ноутбука Acer Nitro 5?
Чтобы снять систему охлаждения, необходимо сначала открутить все винты, крепящие кулер и радиатор к материнской плате. После этого аккуратно отсоедините вентилятор от кабеля питания. Поднимите систему охлаждения, избегая резких движений, чтобы не повредить компоненты. Будьте внимательны к расположению термопасты, чтобы не размазать ее на другие части устройства.
Какие детали можно заменить при разборке ноутбука Acer Nitro 5?
Во время разборки ноутбука Acer Nitro 5 можно заменить различные компоненты, такие как оперативную память, жесткий диск или SSD, а также систему охлаждения, если она повреждена. Также можно установить более мощный процессор или видеокарту, если ноутбук поддерживает такую модернизацию. Для замены этих деталей следует внимательно изучить руководство пользователя и убедиться, что выбранные компоненты совместимы с вашим устройством.
Что делать, если после разборки ноутбук Acer Nitro 5 не включается?
Если после разборки ноутбук не включается, первым делом проверьте, правильно ли подключены все кабели, в том числе кабель питания и аккумулятор. Убедитесь, что все винты на месте и компоненты не повреждены. Если все в порядке, попробуйте выполнить сброс питания, удерживая кнопку питания в течение 30 секунд. Если ноутбук по-прежнему не включается, возможно, потребуется обратиться в сервисный центр для диагностики.
Как разобрать ноутбук Acer Nitro 5 для очистки от пыли?
Чтобы разобрать ноутбук Acer Nitro 5, для начала необходимо отключить его от сети и вынуть аккумулятор, если это возможно. Затем с помощью отвертки открутите все винты на нижней крышке устройства. После этого аккуратно поднимите крышку, используя пластиковый инструмент, чтобы не повредить корпус. Внутри ноутбука вы сможете увидеть вентиляционные отверстия, которые обычно забиваются пылью. Для очистки можно использовать сжатый воздух или кисточку, чтобы удалить накопившуюся пыль с компонентов, таких как кулер и радиатор. После очистки снова установите крышку и закрутите винты. Не забывайте соблюдать осторожность, чтобы не повредить внутренние части устройства.
