Разборка нетбука Acer Aspire One требует внимательности и аккуратности, поскольку ошибки на любом этапе могут привести к повреждению деталей или сбоям в работе устройства. В данной статье описаны ключевые шаги, которые помогут вам безопасно разобрать нетбук для замены компонентов или диагностики неисправностей. Следуйте пошаговым инструкциям, чтобы минимизировать риск повреждений.
Подготовка к разборке – это важный этап, который включает в себя сбор необходимых инструментов. Вам понадобятся отвертки с мелкими насадками, пластиковые карты или медиаторы для отделения частей корпуса, а также антистатический браслет для защиты компонентов от повреждений. Убедитесь, что нетбук выключен и отсоединен от всех источников питания, включая батарею и адаптер.
Шаг 1: Снятие нижней панели начинается с удаления винтов, которые крепят нижнюю крышку корпуса. Обычно они размещены по периметру, и для их откручивания потребуется крестовая отвертка. После этого аккуратно отсоедините панель с помощью пластикового инструмента, чтобы не повредить защелки и не оставить следов на корпусе.
Шаг 2: Извлечение батареи и жесткого диска после снятия нижней панели. Батарея обычно фиксируется с помощью защелок, которые необходимо осторожно отстегнуть. Жесткий диск, как правило, закреплен в отдельном отсеке и имеет несколько дополнительных винтов. После удаления жесткого диска можно приступать к разборке дальнейших компонентов.
Шаг 3: Снятие клавиатуры требует осторожности, так как она может быть закреплена пластиковыми защелками. Используйте пластиковый медиатор для аккуратного поддевания краев клавиатуры. Под клавиатурой находятся дополнительные винты, которые необходимо открутить для дальнейшего отделения верхней части корпуса.
Шаг 4: Разборка материнской платы – это заключительный этап, требующий максимальной осторожности. После откручивания всех винтов аккуратно извлеките материнскую плату, отсоединив кабели и разъемы, которые соединяют её с другими компонентами устройства. Убедитесь, что каждый разъем освобожден перед снятием платы, чтобы избежать повреждений.
После выполнения всех шагов вы сможете полностью разобрать нетбук Acer Aspire One для замены или обслуживания его компонентов. Не забывайте аккуратно обращаться с деталями, чтобы избежать их повреждения в процессе разборки.
Подготовка инструментов для разборки Acer Aspire One
Для безопасной и эффективной разборки Acer Aspire One потребуется несколько специализированных инструментов, которые помогут избежать повреждения деталей ноутбука.
- Отвертки с различными насадками: Используйте крестовую отвертку Phillips (обычно размер #0 или #1) для снятия стандартных винтов. Для некоторых моделей могут понадобиться отвертки с плоским концом для открытия корпуса.
- Пластиковые открывалки: Они позволят аккуратно разъединить части корпуса, не повреждая пластиковые защелки. Пластиковые инструменты предпочтительны, так как они не оставляют следов и не царапают поверхность.
- Антистатический браслет: Защита от статического электричества предотвратит повреждения внутренних компонентов. Носите браслет, заземленный на металлическую поверхность.
- Мини-пинцет: Для аккуратного извлечения мелких компонентов, таких как модули памяти, карты и другие маленькие детали, которые могут быть сложно достать руками.
- Картон или тканевая подложка: Подложка поможет разместить разобранные детали, минимизируя риск их повреждения. Убедитесь, что подложка чистая, чтобы избежать попадания пыли на внутренние компоненты.
- Контейнеры для винтов: Чтобы не потерять винты, используйте контейнеры или небольшие отделения. Винты часто различаются по размеру, и их можно легко перепутать.
Проверьте наличие всех инструментов перед началом работы, чтобы избежать прерывания процесса разборки. Убедитесь, что у вас есть подходящее освещение для работы с мелкими деталями и винтами.
Снятие аккумулятора и подключенных внешних устройств
Перед началом разборки нетбука Acer Aspire One необходимо отключить все внешние устройства, чтобы избежать повреждений или коротких замыканий. Для этого отключите мышь, клавиатуру, USB-устройства и все остальные периферийные компоненты. Убедитесь, что все порты свободны от подключенных кабелей.

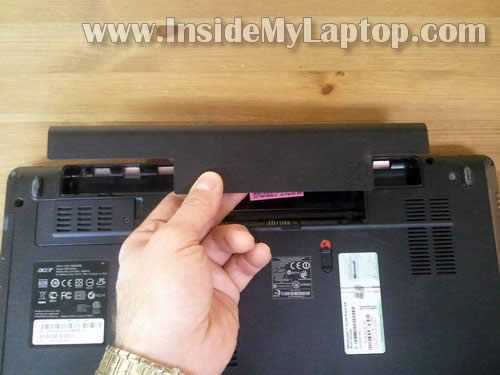

Затем переверните нетбук и аккуратно отключите аккумулятор. На нижней панели устройства расположены два защелкивающихся механизма, которые фиксируют аккумулятор. Для его снятия сдвигайте эти защелки в противоположные стороны. После этого поднимите аккумулятор с одного края и извлеките его.
В случае, если аккумулятор не снимается сразу, убедитесь, что защелки полностью отщелкнуты и нет препятствий. Если аккумулятор все еще не поддается, проверьте, нет ли дополнительных защелок или фиксаторов, скрытых под наклейками или резиновыми прокладками.
После снятия аккумулятора осмотрите его на наличие повреждений или утечек. Если аккумулятор не используется в дальнейшем, храните его в сухом месте, вдали от источников тепла.
Откручивание и снятие задней крышки нетбука
Перед тем как начать разбор, убедитесь, что нетбук отключен от сети и все кабели, включая зарядное устройство, сняты. Для откручивания задней крышки потребуется отвертка с крестовой насадкой, подходящей для мелких винтов.
1. Переверните нетбук, разместив его на мягкой поверхности, чтобы избежать повреждений экрана или клавиатуры. Освободите доступ к задней крышке.
2. Открутите все винты на задней панели. В модели Acer Aspire One они могут быть как стандартными крестовыми, так и необычными с углублением для защиты от случайного откручивания. Некоторые винты могут быть скрыты под резиновыми прокладками или наклейками, поэтому внимательно осмотрите крышку перед откручиванием.
3. Важно запомнить, какие винты где находятся, так как они могут отличаться по длине или размеру. Используйте маленькую коробку или магнитную подставку для хранения винтов, чтобы избежать их потери.
4. После того как все винты откручены, аккуратно вставьте пластиковую лопатку или карточку между корпусом и крышкой. Начните с одного из углов, осторожно двигаясь по периметру. При этом избегайте излишнего давления, чтобы не повредить пластиковые зажимы, которые могут удерживать крышку.
5. Если крышка застряла на одном из участков, не пытайтесь резко её снять. Аккуратно проверьте, не остались ли неоткрученные винты или дополнительные зажимы, которые могут мешать снятию крышки.
6. Когда крышка будет снята, убедитесь, что все внутренние компоненты защищены от пыли и повреждений. Если вы планируете дальнейший разбор, переходите к следующему этапу.

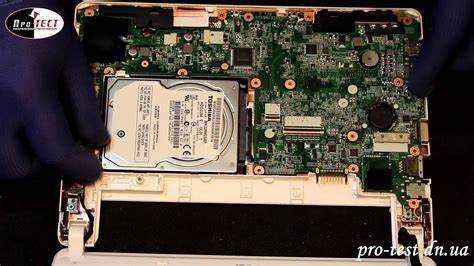

Извлечение жесткого диска и оперативной памяти
Для извлечения жесткого диска и оперативной памяти из нетбука Acer Aspire One потребуется несколько этапов. Начнем с отключения устройства от питания и снятия аккумулятора, чтобы предотвратить случайное короткое замыкание.
Извлечение жесткого диска: Найдите панель, которая закрывает жесткий диск. Обычно она расположена на нижней стороне устройства. Для этого открутите несколько винтов, используя отвертку с маленьким крестовым наконечником. После того как панель снята, жесткий диск будет виден в отсеке. Осторожно отсоедините его от разъема, потянув за специальную ручку или шнур. В некоторых моделях жесткий диск может быть закреплен дополнительными винтами, которые также необходимо открутить.
Извлечение оперативной памяти: Оперативная память Acer Aspire One обычно располагается под панелью, расположенной рядом с жестким диском. Для доступа открутите винты и снимите панель. После этого вы увидите модули памяти, зафиксированные металлическими защелками с обеих сторон. Чтобы извлечь модуль, осторожно отожмите защелки, что приведет к незначительному подъему модуля. Затем аккуратно извлеките его, держа за края, чтобы не повредить контакты.
Важно: Во время работы с компонентами следует избегать воздействия статического электричества. Используйте антистатический браслет или регулярно касайтесь металлической части корпуса для разряда.
Разборка клавиатуры и сенсорной панели
Для начала разборки клавиатуры Acer Aspire One аккуратно переверните нетбук и снимите батарею. Это предотвратит случайные замыкания во время работы с внутренними компонентами.
Клавиатура фиксируется в корпусе с помощью защелок. Используйте пластиковую карточку или специальный инструмент для аккуратного поддевания клавиатуры с верхней стороны. Постепенно двигайтесь по периметру, осторожно освобождая защелки, чтобы не повредить пластиковые крепления.
После того как клавиатура будет снята, отсоедините шлейф, который соединяет клавиатуру с материнской платой. Обратите внимание на то, как шлейф подключен: его разъем обычно имеет фиксатор, который нужно аккуратно отжать.
Для снятия сенсорной панели (тачпада) необходимо снять крышку вокруг панели. Это можно сделать, открутив винты, скрытые под наклейками или резиновыми заглушками. После этого осторожно подденьте панель с боков и аккуратно отсоедините шлейф, который соединяет тачпад с материнской платой.
При разборке клавиатуры и тачпада убедитесь, что не повреждены шлейфы и разъемы. Работайте медленно, избегая излишних усилий при снятии компонентов.

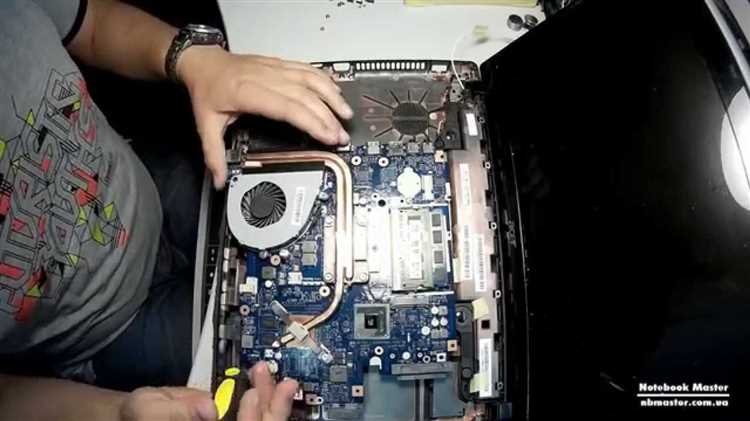

Снятие материнской платы и других внутренних компонентов
Перед началом работы обязательно отключите нетбук от источника питания и извлеките аккумулятор.
Для начала снимите верхнюю крышку. Она держится на защелках, которые аккуратно отсоединяются с помощью пластикового инструмента. После снятия крышки получите доступ к клавишам, батарее и внутренним компонентам.
Теперь приступим к снятию материнской платы. Для этого потребуется извлечь все подключенные кабели и модули, такие как жесткий диск, оперативная память и Wi-Fi адаптер. Начните с откручивания винтов, которые фиксируют жесткий диск и модули памяти. Для этого используйте отвертку с маленьким крестовым наконечником.
Когда все компоненты отсоединены, открутите несколько винтов, которые крепят материнскую плату к корпусу. После этого аккуратно поднимите материнскую плату с помощью пластикового инструмента, чтобы избежать повреждения разъемов.
В процессе снятия материнской платы будьте внимательны при извлечении шлейфов и кабелей от экрана и других внутренних элементов. Если необходимо, снимите экран, открутив дополнительные винты, которые его фиксируют.
Не забудьте осмотреть компоненты на наличие повреждений и пыли, что поможет в дальнейшем в обслуживании и сборке устройства.

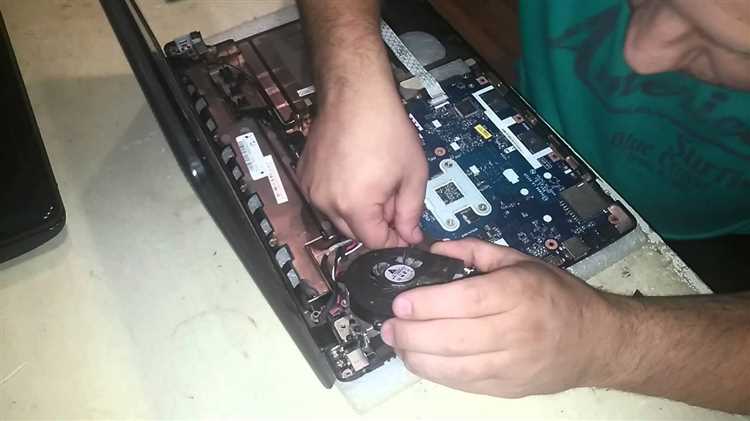

После снятия материнской платы можно приступать к извлечению других компонентов, таких как вентилятор охлаждения, динамики и другие мелкие детали. Они обычно фиксируются винтами и шлейфами, которые легко извлекаются с помощью пинцета или пластикового инструмента.
Сборка нетбука после разборки
После того как все компоненты нетбука Acer Aspire One были разобраны, важно правильно собрать устройство, чтобы избежать повреждений и обеспечить его стабильную работу. Сборку следует выполнять в обратном порядке, внимательно следуя инструкции.
Шаг 1: Установка материнской платы
Начните с установки материнской платы в корпус. Убедитесь, что она ровно ложится на специальные крепления и не имеет перекосов. При необходимости, используйте винты для закрепления платы. Проверьте расположение всех портов для соответствия с отверстиями корпуса.
Шаг 2: Подключение кабелей и шлейфов
Подключите все шлейфы, включая шлейф экрана, клавиатуры и тачпада. Важно точно соответствовать разъемам, чтобы избежать неправильной работы или повреждения проводки. Особенно аккуратно подключайте шлейфы дисплея, чтобы не повредить их во время монтажа.
Шаг 3: Установка жесткого диска и других накопителей
Установите жесткий диск (или SSD) в отсек, закрепив его с помощью специальных креплений. Проверьте, чтобы диск был плотно установлен и правильно подключен к разъему на материнской плате.
Шаг 4: Установка оперативной памяти
Вставьте модули оперативной памяти в соответствующие слоты, убедившись, что они плотно зафиксированы. При установке модуля памяти важно не применять чрезмерную силу, чтобы не повредить разъемы.
Шаг 5: Сборка корпуса
После установки всех компонентов переходите к сборке корпуса. Начните с крепления нижней части корпуса к верхней, аккуратно зафиксировав все защелки. Используйте винты для надежной фиксации, если это предусмотрено конструкцией. После этого подключите батарею.
Шаг 6: Проверка работоспособности
Перед окончательной сборкой проведите тестирование устройства. Включите нетбук и проверьте, работает ли экран, клавиатура, тачпад, а также другие важные компоненты. Убедитесь, что не возникли посторонние шумы или сбои в работе системы.
Шаг 7: Заключительная сборка
Когда все компоненты проверены, окончательно соберите корпус, закрутив оставшиеся винты. Убедитесь, что все защелки и крепления на месте, а корпус нетбука не имеет зазоров. После сборки проверьте устройство на предмет перегрева и стабильности работы.
Вопрос-ответ:
Как правильно разобрать нетбук Acer Aspire One, не повредив его?
Для безопасного разбора нетбука Acer Aspire One нужно заранее подготовить подходящие инструменты: крестовую и плоскую отвертки, пластиковые инструменты для разборки и контейнеры для винтов. Начать следует с выключения устройства и отсоединения всех периферийных устройств, включая зарядное устройство и флешки. Затем аккуратно открутите все видимые винты на корпусе, после чего с помощью пластиковых инструментов аккуратно отделите верхнюю крышку от нижней. Важно быть осторожным с кабелями и шлейфами, чтобы не повредить их при разборке.
Как можно снять клавиатуру с нетбука Acer Aspire One?
Снятие клавиатуры с Acer Aspire One требует аккуратности. Начать нужно с того, чтобы открутить несколько винтов, которые удерживают клавиатуру на месте. Они обычно находятся под корпусом или на задней части устройства. Затем, используя пластиковый инструмент, аккуратно подденьте клавиатуру от корпуса, начиная с одного угла. Важно не применять слишком много силы, чтобы не повредить защелки, которые удерживают клавиатуру. После того как она будет отсоединена, аккуратно отсоедините шлейф клавиатуры от материнской платы.
Нужно ли извлекать батарею перед разбором Acer Aspire One?
Да, перед тем как приступить к разборке нетбука Acer Aspire One, необходимо извлечь батарею. Это важный шаг для безопасности, так как в процессе разборки могут быть случайные замыкания, которые могут повредить компоненты или привести к короткому замыканию. Обычно батарея находится в отсеке на нижней части устройства и крепится с помощью защелки или винтов. Аккуратно извлеките батарею перед началом работы.
Как правильно отсоединить жесткий диск в Acer Aspire One?
Для того чтобы отсоединить жесткий диск в Acer Aspire One, нужно сначала открутить все винты, которые удерживают нижнюю крышку устройства. После снятия крышки найдите жесткий диск, который обычно закреплен в специальном отсеке. Сначала отсоедините кабель питания жесткого диска, а затем открутите винты, которые удерживают сам жесткий диск. После этого аккуратно извлеките его из отсека. Будьте осторожны, чтобы не повредить кабели и разъемы.
Какие проблемы могут возникнуть при разборке Acer Aspire One?
При разборке Acer Aspire One могут возникнуть несколько проблем. Одна из них — повреждение кабелей и шлейфов, которые часто плохо закреплены и могут легко порваться при неаккуратной разборке. Также можно повредить пластиковые защелки, которые удерживают корпус. Важно быть очень внимательным при отделении крышки и снятии компонентов, чтобы не сломать их. Кроме того, важно следить за правильной последовательностью разборки, чтобы избежать повреждения чувствительных частей, таких как материнская плата или экран.
Как правильно разобрать нетбук Acer Aspire One, чтобы не повредить компоненты?
Для того чтобы разобрать нетбук Acer Aspire One, важно следовать пошаговому процессу. Начните с отключения устройства и извлечения батареи. Затем с помощью отвертки удалите все винты, которые крепят корпус. Обратите внимание на крепления, которые могут скрываться под наклейками или резиновыми прокладками. Аккуратно разделите верхнюю и нижнюю части корпуса, используя пластиковые инструменты для снятия защелок, чтобы не повредить детали. После этого можно приступить к отсоединению внутренних компонентов, таких как жесткий диск, оперативная память и плата. Работайте внимательно, не применяя силу, чтобы не нарушить целостность контактов и разъемов.
