Мотор Suzuki DF5 – четырёхтактный одноцилиндровый двигатель объёмом 138 см³ с воздушным охлаждением головки блока и водяным охлаждением рубашки цилиндра. Его сухой вес – 24,5 кг. Конструкция проста, но для корректного разбора необходимо соблюдать порядок и учитывать особенности креплений и прокладок.
Перед началом отключают топливный шланг, откручивают свечу зажигания ключом на 16 и сливают масло из картера через нижнюю пробку. Чтобы снять крышку клапанов, откручивают четыре болта головкой на 10. При снятии важно не повредить резиновую прокладку – она часто прилипает к алюминию.
Головку блока удерживают четыре длинных шпильки. Их откручивают крест-накрест, равномерно ослабляя момент, чтобы не повело плоскость прилегания. После снятия головки проверяют состояние клапанов, направляющих втулок и седел. Углеродистые отложения очищают мягкой латунной щёткой.
Для доступа к кривошипно-шатунному механизму снимают нижнюю крышку картера, открутив восемь болтов. Коленвал извлекают вместе с шатуном и поршнем. Шатун соединяется с коленвалом на разъёмной крышке – её удерживают два болта с фиксатором резьбы. При сборке фиксатор обязательно наносят заново.
Корпус водяного насоса расположен в нижней части ноги. Чтобы добраться до него, снимают редуктор, открутив четыре болта крепления и вынув шпильку переключения передач. Крыльчатку меняют при первых признаках износа: трещины, заусенцы, потеря упругости.
Разбор мотора проводят на ровной поверхности, при температуре не ниже +10°C. Используют набор торцевых головок, отвертки с магнитным наконечником, съёмник для шкива и калибр для зазоров клапанов. Все детали при разборке раскладывают поэтапно – это исключает ошибки при сборке.
Подготовка инструмента и рабочего места перед разборкой мотора
Рабочее место должно находиться в закрытом помещении с хорошим освещением. Оптимальная температура – от +15 до +25 °C. Поверхность стола – прочная, устойчивая, без наклона, покрыта резиновым ковриком или прорезиненной тканью для предотвращения скольжения деталей.
Для разборки Suzuki DF5 потребуется: набор торцевых и рожковых ключей (включая 10, 12 и 14 мм), крестовая и плоская отвертки, пассатижи, щипцы для стопорных колец, съемник для крыльчатки водяного насоса, пластиковый молоток, магниты для извлечения мелких металлических деталей из труднодоступных мест. Также подойдут пластиковые контейнеры с маркировкой для сортировки крепежа по узлам.
Перед началом необходимо подготовить ветошь, ацетон или спирт для обезжиривания, перчатки с антискользящим покрытием, смазку на силиконовой основе и герметик, совместимый с алюминиевыми сплавами. Сливное ведро объемом не менее 5 литров потребуется для отработанного масла.

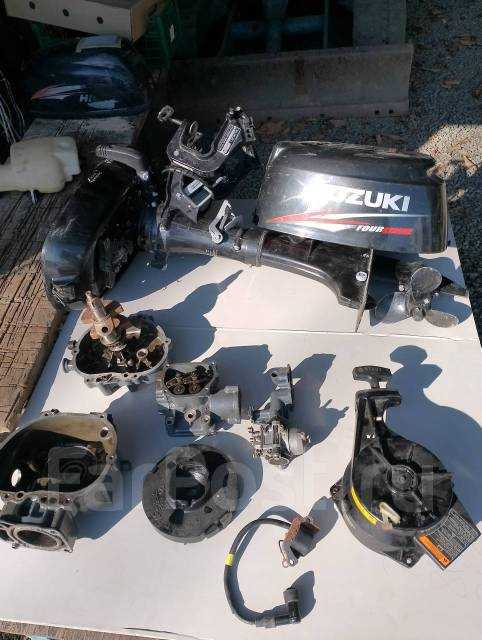

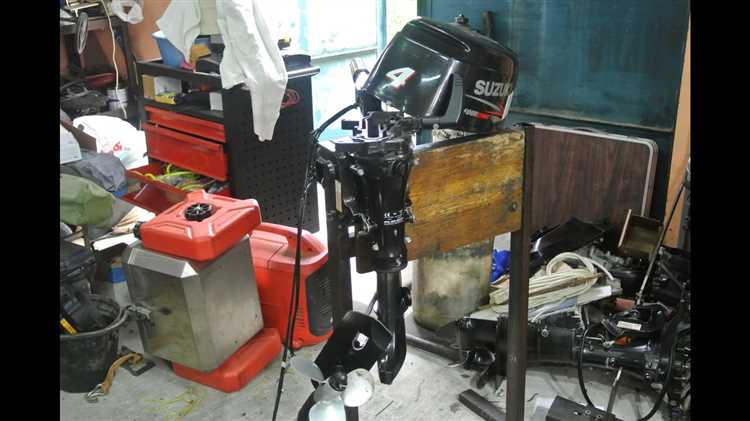

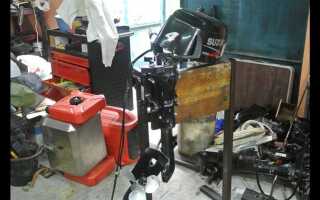

Аккумулятор и бензобак необходимо отсоединить заранее. Мотор устанавливается вертикально на стойку или стенд с фиксатором, исключающим самопроизвольное движение при демонтаже. Пыль и остатки топлива с внешних поверхностей удаляются до начала работ.

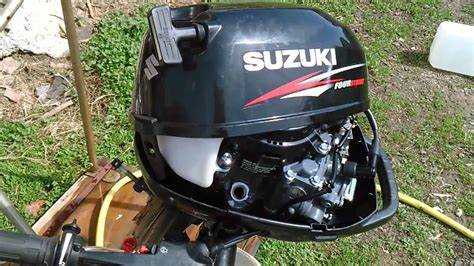

Как снять кожух мотора Suzuki DF5 без повреждений
Перед началом убедитесь, что мотор выключен, охлаждён и установлен на ровной поверхности.
- Открутите фиксатор на верхней части кожуха – он расположен по центру. Используйте крестовую отвертку, избегайте чрезмерного усилия, чтобы не повредить резьбу.
- Осмотрите боковые защёлки – они находятся с обеих сторон корпуса. Аккуратно отожмите их руками, не используя монтировки или отвёртки, чтобы не треснул пластик.
- Поднимайте кожух строго вертикально, держа обеими руками за боковые стенки. Не тяните за ручку стартера – она не предназначена для демонтажа крышки.
- Если крышка прикипела, слегка постучите по ней резиновой киянкой по окружности. Не применяйте металлические предметы.
- После снятия проверьте состояние уплотнителя по периметру кожуха. Если есть трещины или деформация – замените перед обратной установкой.
Храните кожух на мягкой поверхности, чтобы не поцарапать внутреннюю сторону и не нарушить геометрию креплений.
Отсоединение топливной системы и слив бензина
Перед началом работ убедитесь, что двигатель остыл. Работы проводите на открытом воздухе или в хорошо проветриваемом помещении. Инструменты: крестовая отвёртка, плоскогубцы, чистая тара для топлива, ветошь.
- Откройте крышку бензобака, чтобы сбросить давление в системе.
- Отсоедините топливный шланг от соединителя на моторе. Используйте плоскогубцы для снятия хомута. Остатки топлива могут вытечь – подготовьте ветошь.
- Слейте топливо из шланга в подготовленную ёмкость, слегка приподнимая его со стороны бака. Убедитесь, что в шланге не осталось жидкости.
- Снимите кожух двигателя, открутив крепёжные винты.
- Найдите топливный фильтр и карбюратор. Отсоедините шланг, ведущий к карбюратору. Слейте остатки топлива в тару.
- Открутите сливной винт на карбюраторе (расположен снизу поплавковой камеры). Топливо начнёт выходить – подставьте ёмкость.
- После полного слива закрутите винт обратно, проверьте на наличие подтеков.
- Промокните все соединения сухой ветошью. Убедитесь в отсутствии запаха бензина.
При длительном хранении рекомендуется оставить топливную систему сухой. Это предотвращает засорение жиклёров и образование отложений в карбюраторе.
Демонтаж карбюратора и очистка соединений
Перед началом отключить топливопровод, перекрыв подачу бензина. Открутить винты крепления воздушного фильтра и аккуратно снять его. Далее отсоединить трос управления заслонкой и топливный шланг, зафиксировав место соединения для последующей установки.
Карбюратор крепится двумя гайками на шпильках впускного коллектора. Использовать торцевой ключ на 10 мм. Снимать узел аккуратно, не допуская перекосов, чтобы не повредить прокладку. После снятия оценить состояние прокладки, при малейших признаках износа – заменить.
Разобрать карбюратор, открутив винты крышки поплавковой камеры. Снять поплавок, иглу, жиклёры. Промыть каждый элемент карбюраторным очистителем. Особое внимание уделить каналам жиклёров – прочистить медной проволокой подходящего диаметра, не царапая металл.
Все соединения промыть средством для очистки карбюраторов. Использовать мягкую щётку для удаления загрязнений с корпуса и винтов. Топливные шланги продуваются сжатым воздухом. Проверить штуцеры на наличие трещин, при обнаружении заменить.
После очистки собрать карбюратор в обратной последовательности. Следить за положением поплавка – при наклоне карбюратора вверх ногами он должен перекрывать подачу топлива. Установить новую прокладку между карбюратором и впускным коллектором. Затянуть крепёжные гайки равномерно, без перекоса.
Снятие стартера и разбор верхней части двигателя
Открутите два крепёжных болта, фиксирующих стартер к корпусу двигателя. Используйте головку на 10 мм. Аккуратно отсоедините стартер, не повредив проводку. Контактный провод от катушки зажигания отцепляется через разъём, тянуть за провод запрещено.
После снятия стартера откройте верхнюю крышку двигателя. Крепится на трёх винтах с головкой под крестовую отвёртку. При демонтаже крышки обратите внимание на состояние уплотнительной резинки – износ требует замены.
Снимите топливный бак, удерживаемый двумя металлическими скобами. Для этого потребуется ключ на 8 мм. Отсоедините топливный шланг от карбюратора, предварительно зажав его, чтобы избежать пролива.
Демонтируйте маховик. Зафиксируйте его съёмником или ремнём, затем открутите центральную гайку на 19 мм. Маховик фиксируется на шлицевом валу с конусной посадкой – при снятии используйте съёмник с равномерной тягой. Не бейте по маховику, чтобы не повредить магнитные элементы.
После снятия маховика доступна катушка зажигания, датчик и крыльчатка вентиляции. Осмотрите состояние катушки: трещины, потемнения или запах гари указывают на необходимость замены. Крыльчатку проверьте на наличие сколов и люфта – при неисправности она влияет на охлаждение головки блока.
Разбор редуктора и осмотр гребного вала
Для начала отсоедините редуктор от корпуса мотора, аккуратно снимая винты крепления. После этого извлеките редуктор, обращая внимание на его герметичность. Важно проверить, нет ли повреждений на уплотнительных кольцах и других элементах, которые могут привести к утечке масла.
Осмотрите зубчатые колеса редуктора. Повреждения, трещины или износ на зубьях указывают на необходимость замены этих деталей. Проверьте подшипники: они должны вращаться плавно, без люфта и посторонних шумов. При обнаружении износа замените подшипники сразу, чтобы избежать дальнейших повреждений.
Перейдите к осмотру гребного вала. Он должен быть ровным, без вмятин и коррозии. Используйте штангенциркуль для измерения его диаметра. Важно, чтобы вал не имел чрезмерного люфта в посадочном месте, так как это может повлиять на работу мотора. Прокачайте подшипники вала смазкой, чтобы обеспечить плавность вращения.
После осмотра всех деталей редуктора и вала, соберите мотор обратно, тщательно убедившись, что все элементы находятся на своих местах и закреплены надежно. Не забудьте про герметизацию соединений, чтобы предотвратить попадание воды или загрязнений в мотор.
Проверка состояния уплотнений и подготовка к сборке
Перед сборкой лодочного мотора Suzuki DF5 важно тщательно проверить состояние всех уплотнительных элементов. Их качество напрямую влияет на долговечность и работу двигателя.
Для начала снимите все старые уплотнители и осмотрите их на наличие трещин, износа или других повреждений. Особенно внимательно проверяйте уплотнения на шкиве, валу и водяной помпе. Уплотнители должны быть эластичными, без видимых дефектов. Если обнаружены следы повреждений, замените уплотнители на новые, соответствующие заводским стандартам.
При проверке уплотнителей вала: обратите внимание на равномерность износа. Если один из уплотнителей имеет повреждения или значительно изношен, это может привести к утечке масла или воды. Замените уплотнитель, чтобы избежать последующих проблем с герметичностью.
Уплотнение водяной помпы: осмотрите его на предмет деформации или трещин. Убедитесь, что оно плотно сидит в корпусе, чтобы предотвратить попадание воды в моторный отсек. Если уплотнитель не сидит правильно или имеет излишнюю гибкость, замените его.
Подготовка к сборке: перед установкой новых уплотнителей очистите все посадочные места от загрязнений и старого герметика. Для улучшения герметичности можно нанести тонкий слой силиконового герметика на поверхности, контактирующие с уплотнителями. Это обеспечит дополнительную защиту от утечек.
После установки уплотнителей аккуратно соберите все компоненты мотора. Проверьте, чтобы все элементы были плотно зафиксированы, и убедитесь в отсутствии зазоров между уплотнителями и корпусом мотора.
Вопрос-ответ:
Какие основные особенности лодочного мотора Suzuki DF5?
Лодочный мотор Suzuki DF5 — это легкий и компактный четырехтактный двигатель, который идеально подходит для небольших лодок и рыболовных судов. Он оснащен системой воздушного охлаждения, что позволяет исключить необходимость в водяной помпе. Также мотор оснащен системой впуска с большим диаметром, что помогает улучшить работу двигателя при низких оборотах. Этот мотор выделяется своей экономичностью и долговечностью, что делает его отличным выбором для людей, предпочитающих активный отдых на воде.
Как правильно обслуживать лодочный мотор Suzuki DF5?
Для правильного обслуживания мотора Suzuki DF5 следует регулярно проверять уровень масла и заменять его каждые 100 моточасов работы или раз в сезон, в зависимости от того, что наступит раньше. Важно следить за состоянием воздушного фильтра и чистить его при необходимости. Также стоит проверять состояние свечей зажигания и при необходимости их заменять. Если мотор используется в соленой воде, стоит промывать его пресной водой после каждого использования, чтобы избежать коррозии. Проверка и замена топливных фильтров также обязательны для поддержания нормальной работы мотора.
Какие преимущества имеет Suzuki DF5 перед аналогами других марок?
Мотор Suzuki DF5 отличается высокой надежностью и простотой в обслуживании, что делает его выгодным выбором среди аналогичных моделей. Его конструкция позволяет снизить вес без потери мощности, что улучшает маневренность лодки. Кроме того, четырехтактный двигатель этого мотора более экономичен по сравнению с двухтактными моделями, что снижает расход топлива и повышает его эксплуатационную стойкость. Также стоит отметить, что Suzuki DF5 обладает хорошей устойчивостью к внешним воздействиям, включая влажную среду и соль в воде.
Как запустить лодочный мотор Suzuki DF5 после зимнего хранения?
Перед первым запуском мотора после зимнего хранения важно провести несколько подготовительных процедур. Начать стоит с осмотра состояния всех систем и деталей мотора, таких как топливный фильтр, свечи зажигания и уровень масла. Необходимо также проверить состояние аккумулятора и зарядить его, если нужно. После этого проверяется наличие топлива, и мотор можно заводить. Важно дать двигателю прогреться на холостых оборотах, чтобы масла в моторе равномерно распределились. При первом запуске после длительного простоя можно услышать незначительные шумы, которые исчезнут после прогрева двигателя.
Какую лодку лучше выбрать для установки мотора Suzuki DF5?
Для мотора Suzuki DF5 идеально подходят легкие и компактные лодки, такие как надувные модели или малые гребные суда. Этот мотор мощностью 5 л.с. предназначен для небольших водоемов и спокойных рек, где не требуется высокая мощность. Лодки с хорошей маневренностью и невысоким весом обеспечат оптимальную работу мотора, позволяя эффективно использовать его на водоемах с ограниченными размерами и спокойной водой. Важно, чтобы лодка была оснащена креплением для мотора, подходящим по размеру и конструкции для установки этого конкретного двигателя.
