Как делать свои устройства arduino

Arduino – это открытая платформа для разработки, основанная на простом микроконтроллере, которая идеально подходит для начинающих инженеров и разработчиков. Платформа Arduino включает в себя как аппаратную, так и программную часть, что позволяет легко создавать устройства, управляемые через код. В этой статье мы рассмотрим, как на базе Arduino собрать простые устройства и интегрировать их с окружающим миром.

Для начала необходимо разобраться с основами: Arduino состоит из платы с микроконтроллером (например, ATmega328P на Arduino Uno) и интегрированной среды разработки (IDE), где пишется и загружается код. Подключив плату к компьютеру через USB-кабель, можно сразу приступать к программированию, используя язык C/C++. Плата позволяет считывать данные с датчиков, управлять моторами, светодиодами и другими компонентами. Один из ключевых аспектов Arduino – передача и обработка данных в реальном времени, что открывает большие возможности для взаимодействия с внешними устройствами.

Следующим шагом является выбор компонентов для сборки устройства. Простейшие элементы для начала работы – это светодиоды, кнопки, резисторы и датчики. Например, используя датчик температуры, можно создать систему мониторинга климата, которая будет отправлять данные на смартфон или в облако для анализа. Чтобы управлять устройствами, достаточно установить пару сенсоров или исполнительных механизмов и подключить их к Arduino.

После выбора компонентов важно правильно подключить их к плате и настроить программное обеспечение. Все соединения легко выполняются с помощью стандартных проводов, а в качестве программатора можно использовать стандартную среду Arduino IDE. Знание принципов работы с цифровыми и аналоговыми входами/выходами и базовых алгоритмов обработки сигналов позволит создавать не только простые проекты, но и более сложные системы с интеграцией внешних модулей, например, Wi-Fi или Bluetooth для управления устройствами через интернет.

Выбор подходящей модели Arduino для проекта

1. Количество пинов – одна из самых важных характеристик. Если проект требует подключения большого количества датчиков или управляющих устройств, стоит выбирать модели с большим числом цифровых и аналоговых пинов. Например, Arduino Mega 2560 обладает 54 цифровыми пинами и 16 аналоговыми, что подходит для сложных проектов. Для простых решений достаточно моделей типа Arduino Uno, которая имеет 14 цифровых пинов и 6 аналоговых.

2. Память играет решающую роль при разработке более сложных программ. Модели с большей флеш-памятью, такие как Arduino Mega 2560 (256 KB) или Arduino Due (512 KB), подходят для проектов, где требуется загрузка больших библиотек и сложных алгоритмов. Модели с меньшей памятью, как Arduino Uno (32 KB), ограничивают возможности, но подходят для простых задач.

3. Питание – важный момент, если устройство должно работать от аккумуляторов или иметь компактные размеры. Модели, такие как Arduino Pro Mini, идеально подходят для проектов с ограниченным пространством и энергоэффективностью. Если же проект предполагает подключение нескольких устройств, лучше выбрать Arduino Mega 2560, которая требует стабильного источника питания, но обеспечивает более высокую производительность.

4. Совместимость с внешними устройствами также играет роль. Если проект предполагает использование специфичных интерфейсов, таких как I2C или SPI, важно убедиться, что выбранная модель поддерживает их. Arduino Uno и Arduino Nano поддерживают все базовые интерфейсы, но для более сложных задач с большим числом подключений стоит обратить внимание на Arduino Due или Arduino Mega.

5. Размеры и форма могут быть важны, если проект включает установку устройства в ограниченное пространство. Arduino Nano – компактная версия, подходящая для малых проектов. В то время как Arduino Uno и Arduino Mega 2560 имеют больший размер и могут не подойти для компактных конструкций.

Выбор модели зависит от целей проекта. Если предстоит работать с несколькими датчиками и сложными интерфейсами, лучше отдать предпочтение более мощной модели, такой как Arduino Mega 2560. Для простых проектов с ограниченным числом подключений достаточно Arduino Uno или Arduino Nano. Важно заранее понимать, какие именно задачи должны быть решены, чтобы выбрать оптимальную модель с необходимыми характеристиками.

Сборка и подключение компонентов к Arduino

Процесс сборки и подключения компонентов к Arduino начинается с правильного выбора схемы и компонентов, соответствующих задаче. Каждый компонент требует определённого способа подключения и настройки. Важно учитывать, что схема питания и подключения компонентов должна быть грамотно спланирована, чтобы избежать коротких замыканий или перегрузки платы Arduino.

Подключение кнопок: Кнопка подключается через один из цифровых пинов, при этом она должна быть подключена с использованием подтягивающего резистора или внутренней подтяжки платы Arduino. В одном положении кнопка замкнута, в другом – разомкнута, что позволяет считывать её состояние. Рекомендуется использовать режим INPUT_PULLUP для внутренней подтяжки резистора, чтобы минимизировать внешнюю нагрузку.

Управление шаговыми моторами: Для управления шаговыми моторами часто используется драйвер типа A4988. Этот драйвер позволяет управлять направлением и шагом вращения мотора. Подключение состоит из соединений шагового мотора с драйвером и подачи управляющих сигналов с Arduino. Важно правильно настроить микрошаги на драйвере для точности работы мотора.

Управление сервомоторами: Сервомоторы подключаются к Arduino через один из цифровых пинов. Для управления углом поворота используется широтно-импульсная модуляция (ШИМ). Для этого в коде необходимо использовать команду Servo.write(), чтобы задать нужный угол. Сервомоторы потребляют небольшое количество тока, но рекомендуется использовать внешний источник питания для предотвращения перегрузки платы Arduino.

Рекомендации по подключению: При подключении компонентов важно внимательно следить за их техническими характеристиками. Чаще всего для питания достаточно 5 В, но для некоторых датчиков и модулей может потребоваться 3.3 В. Использование стабильного источника питания и правильно подобранных резисторов гарантирует долговечность работы устройства и предотвращает поломки. Также стоит учитывать длину проводов, так как длинные соединения могут вызывать потери сигнала и помехи в передаче данных.

Программирование Arduino: создание первого кода

Чтобы начать работать с Arduino, нужно создать свой первый код. Программирование на платформе Arduino выполняется в среде разработки Arduino IDE. Код для Arduino состоит из двух основных частей: setup() и loop().

1. Функция setup() выполняется один раз при запуске устройства. Здесь прописываются начальные настройки: инициализация пинов, подключение к внешним устройствам, установка начальных значений переменных.

2. Функция loop() выполняется бесконечно, и именно в ней прописывается основная логика работы программы. Каждое повторение цикла – это шаг в выполнении задачи устройства.

Пример простейшего кода для включения светодиода на пине 13:

void setup() {
pinMode(13, OUTPUT); // Устанавливаем пин 13 как выход
}
void loop() {
digitalWrite(13, HIGH); // Включаем светодиод
delay(1000); // Задержка на 1 секунду
digitalWrite(13, LOW); // Выключаем светодиод
delay(1000); // Задержка на 1 секунду
}

В этом примере светодиод на пине 13 будет включаться и выключаться каждую секунду. Разберем ключевые моменты:

pinMode(13, OUTPUT); – настраивает пин 13 как выходной, то есть на него можно подавать сигнал.
digitalWrite(13, HIGH); – подает высокий уровень на пин 13, что включает светодиод (или другое подключенное устройство).
digitalWrite(13, LOW); – подает низкий уровень на пин 13, что выключает светодиод.
delay(1000); – вызывает задержку на 1000 миллисекунд (1 секунда).

Для загрузки программы на плату, подключите Arduino к компьютеру через USB и нажмите на кнопку «Загрузить» в Arduino IDE. После этого код будет загружен на устройство, и светодиод начнет мигать.

Рекомендации для начинающих:

Каждое устройство имеет ограниченное количество пинов, поэтому важно планировать их использование заранее.
Используйте delay() для простых задержек, но для более сложных задач лучше применять функции типа millis() для управления временем без блокировки программы.
Для работы с различными компонентами обязательно ознакомьтесь с документацией и примерами в Arduino IDE.

Этот код – только начало. Постепенно можно добавлять сенсоры, кнопки и другие устройства, улучшая функциональность вашего проекта.

Как отлаживать устройства и исправлять ошибки в коде

Отладка устройств на базе Arduino – ключевая часть разработки, которая помогает выявить и устранить ошибки. Основные методы включают использование встроенных инструментов и правильное логирование данных для анализа поведения системы. Рассмотрим основные подходы.

Для начала важно понимать, что ошибки могут быть связаны как с кодом, так и с аппаратной частью. Проверку кода всегда начинайте с простых вещей: правильности подключения пинов, использования корректных библиотек и правильных значений переменных. После этого можно переходить к более сложной отладке.

Если ваша система не отвечает на внешние команды или работает нестабильно, проверьте, не заблокирован ли процессор в бесконечном цикле или не слишком ли длинные задержки в коде, что может препятствовать выполнению других задач. В таких случаях можно добавить дополнительные проверки и оптимизировать цикл ожидания.

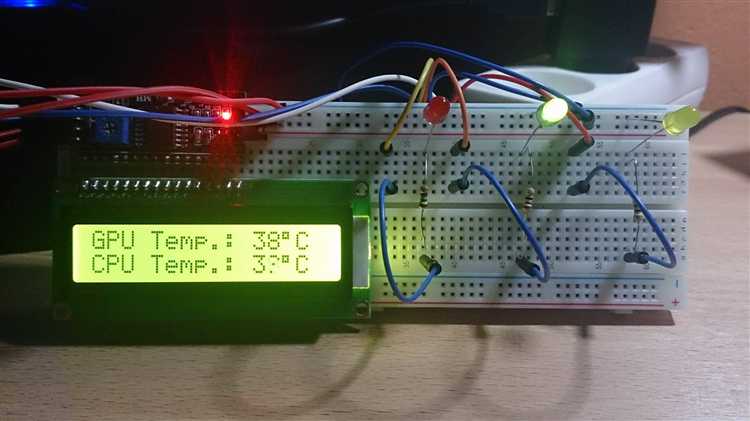

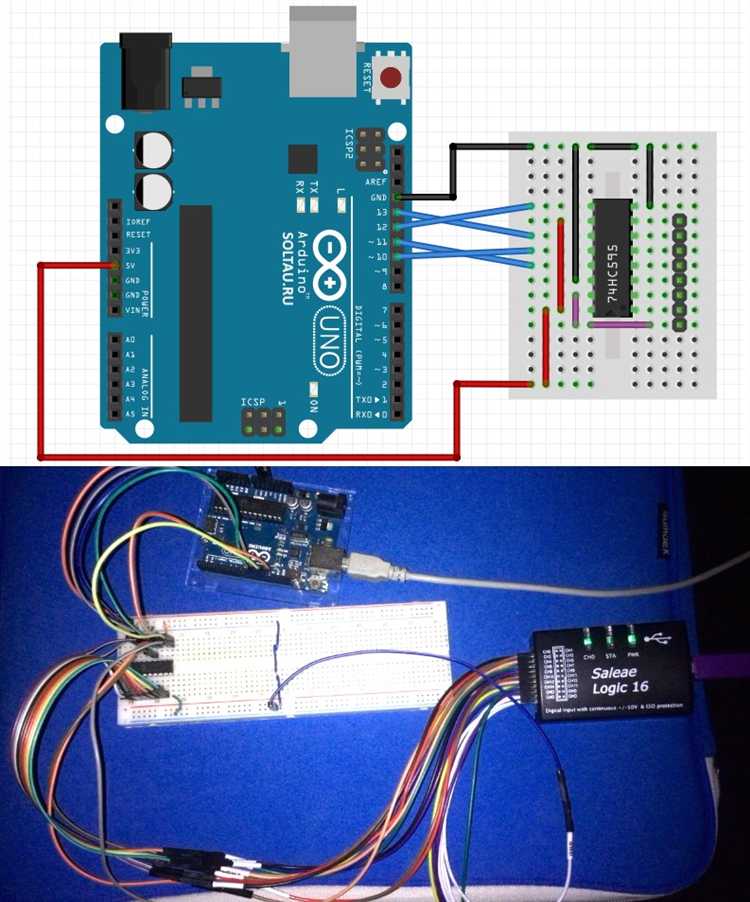

Для более сложных устройств используйте отладочные инструменты, такие как внешние логические анализаторы или осциллографы, которые помогут понять, что происходит на уровне сигналов. Это особенно важно, если устройства взаимодействуют по различным протоколам связи (например, I2C или SPI), где важно точно понимать, передаются ли данные корректно.

Наконец, не забывайте об особенностях работы с библиотеками. Иногда ошибка может быть связана с несовместимостью версий библиотек или неправильной их настройкой. Проверяйте документацию и обновляйте библиотеки, чтобы избежать известных багов и проблем совместимости.

Подключение датчиков и исполнительных механизмов к Arduino

Arduino поддерживает широкий спектр датчиков и исполнительных механизмов, которые подключаются к плате через цифровые и аналоговые входы и выходы. Датчики преобразуют физические величины в электрический сигнал, а исполнительные механизмы – наоборот, выполняют действия в реальном мире на основе команд от Arduino.

Датчики могут быть аналоговыми или цифровыми. Аналоговые датчики, такие как фоторезисторы или датчики температуры, подключаются к аналоговым входам и дают значение, которое изменяется в зависимости от измеряемого параметра. Цифровые датчики, например, датчики движения или кнопки, подключаются к цифровым входам и работают в двух состояниях: включено или выключено.

Для управления реле или соленоидами могут быть использованы цифровые пины с высоким уровнем сигнала, поскольку эти устройства требуют более высоких токов для активации. Реле часто подключаются через транзисторы для обеспечения правильной работы и защиты Arduino от перегрузок.

Одним из популярных способов расширения возможностей Arduino является использование I2C или SPI интерфейсов, которые позволяют подключать несколько устройств с минимальным количеством проводов. Например, для подключения дисплея, датчика влажности или GPS-модуля можно использовать эти интерфейсы, что упрощает сборку сложных систем с большим количеством датчиков и исполнительных механизмов.

Важным аспектом при подключении датчиков и исполнительных механизмов является использование внешнего питания, если компоненты требуют больших токов. В таких случаях питание Arduino можно подключить через внешний источник, а датчики и моторы подключать напрямую к источнику питания с учетом характеристик каждого устройства.

Питание Arduino и выбор источника энергии для устройств

При создании устройств на базе Arduino, правильный выбор источника питания критически важен для стабильной работы и долгосрочной надежности проекта. Arduino требует стабильного напряжения, которое можно обеспечить с помощью различных источников энергии, в зависимости от особенностей устройства и его использования.

Основные источники питания для Arduino:

USB-кабель – стандартный источник питания, который подходит для большинства тестовых и начальных проектов. Он обеспечивает 5 В постоянного тока и может подавать ток до 500 мА. Этот способ удобен для работы с компьютером, но не подходит для автономных устройств.
Батареи и аккумуляторы – часто используются для мобильных проектов, где важна автономность. Для Arduino чаще всего применяют литий-ионные или литий-полимерные аккумуляторы, которые обеспечивают стабильную работу на срок от нескольких часов до нескольких дней, в зависимости от мощности устройства.
Блок питания – для стационарных проектов с Arduino часто используется внешний блок питания. Стандартное напряжение для большинства плат Arduino составляет 7–12 В. Важно учитывать, что при использовании напряжения выше 12 В в Arduino может возникнуть перегрев, а при недостаточном – нестабильная работа.
Солнечные панели – для экологичных или удалённых проектов идеально подходят солнечные панели. Они обеспечивают стабильное питание в условиях солнечного света, но требуют наличия контроллера заряда для аккумуляторов и могут быть неэффективны в облачные дни или ночью.

При выборе источника питания стоит учитывать следующие факторы:

Мощность потребления – мощность зависит от числа подключённых сенсоров, исполнительных механизмов и других периферийных устройств. Стандартная плата Arduino может потреблять от 50 мА до 200 мА, но подключённые устройства могут значительно увеличить потребление тока.
Продолжительность работы – если проект должен работать длительное время без подзарядки, лучше выбрать аккумулятор или блок питания, способный обеспечить стабильную работу в течение нескольких суток. Литий-ионные аккумуляторы обеспечивают большую энергоёмкость при меньших размерах, чем, например, стандартные батарейки AA.
Габариты устройства – если проект требует минимизации размера, то важно выбрать компактный источник питания, такой как маломощный аккумулятор или солнечная панель небольших размеров. Важно также учитывать вес источника энергии.
Условия эксплуатации – в зависимости от условий эксплуатации (температурные колебания, влажность, вибрации) следует выбирать источники питания, которые способны работать в этих условиях. Для экстремальных условий можно использовать специализированные источники питания с высокой степенью защиты.

Рекомендации по подключению:

Для питания через внешний источник (например, аккумулятор или блок питания), подключайте питание через разъём питания или через пины VIN и GND на плате Arduino. Важно не превышать напряжение 12 В, чтобы не повредить плату.
Для питания через USB-порт Arduino автоматически выбирает этот источник, если он подключён, и работает на 5 В.
Если проект использует несколько устройств, учитывайте их суммарное потребление тока. В случае необходимости используйте внешний регулятор напряжения для стабилизации напряжения на плате.

Правильный выбор источника питания обеспечит надежность и стабильность работы вашего проекта на базе Arduino. Важно тщательно оценивать потребности устройства и выбирать оптимальный вариант для каждого конкретного случая.

Вопрос-ответ:

Как выбрать подходящую плату Arduino для проекта?

Для начала нужно определиться с требованиями проекта: количество входов/выходов, наличие встроенных функций (например, Wi-Fi или Bluetooth), размеры платы, а также поддержка необходимых датчиков. Например, если требуется подключить много датчиков, лучше выбрать модель с большим числом выводов, такую как Arduino Mega. Если проект не требует сложных вычислений, а только управление несколькими устройствами, достаточно будет Arduino Uno. Также стоит учитывать совместимость с другими компонентами и возможность питания от разных источников.

Какие основные шаги нужно пройти для создания устройства на базе Arduino?

Процесс создания устройства на Arduino можно разделить на несколько этапов. Во-первых, нужно выбрать соответствующую плату и компоненты для проекта. Затем необходимо подключить все элементы, такие как датчики, моторы или дисплеи, к плате. После этого нужно установить среду разработки Arduino IDE и написать программу для управления устройствами. Важно протестировать все подключения и убедиться, что код работает корректно. В завершение, можно закрепить устройство и подключить его к источнику питания.

Как подключить датчики к плате Arduino?

Для подключения датчиков к Arduino нужно ознакомиться с их техническими характеристиками. Например, многие датчики используют аналоговые или цифровые сигналы для передачи данных. Чтобы подключить датчик, необходимо соединить его выводы с соответствующими пинами на плате Arduino. Важно помнить, что датчики могут требовать подключения питания (VCC и GND), а также могут иметь дополнительные пины для передачи данных или управления. После этого можно настроить программное обеспечение для получения и обработки данных с датчика.

Какие сложности могут возникнуть при программировании устройств на Arduino?

Одной из наиболее частых проблем является правильное управление пинами ввода/вывода, особенно если проект требует работы с несколькими компонентами одновременно. Программирование может стать сложным, если устройство нужно настроить на работу с определённым датчиком или модулем, который требует специфических библиотек или команд. Также важно правильно настроить тайминги и использовать прерывания, чтобы избежать конфликтов в работе компонентов. Иногда сложности могут возникать при отладке кода, если устройство не работает так, как ожидается.

Как тестировать устройство на базе Arduino перед финальной сборкой?

Перед окончательной сборкой устройства полезно провести несколько тестов на каждом этапе работы с компонентами. Сначала протестируйте отдельные элементы, например, проверив, правильно ли работают датчики или светодиоды, подключенные к плате. Затем запустите часть программы, которая отвечает за управление устройствами, чтобы проверить корректность обработки данных. Важно также протестировать питание устройства, чтобы убедиться, что оно стабильно и не вызывает перегрева или сбоя в работе. Когда все работает в тестовом режиме, можно приступать к окончательной сборке и интеграции.

Как правильно выбрать компоненты для устройства на базе Arduino?

Для начала нужно точно понять, что именно вы хотите создать: датчик, контроллер, робота или что-то другое. Исходя из этого, следует выбирать компоненты, такие как датчики, двигатели, дисплеи, источники питания и т.д. Важно обратить внимание на совместимость компонентов с платформой Arduino. Например, если проект требует подключения датчиков температуры, то подойдут датчики, которые работают с аналоговыми или цифровыми входами Arduino. Не стоит забывать о питании: для некоторых проектов требуется внешний источник энергии, особенно если устройство будет работать автономно. Также следует проверить характеристики каждого компонента (напряжение, ток, тип соединения) перед покупкой, чтобы избежать несовместимости.

Какие шаги необходимо предпринять для программирования устройства на базе Arduino?

Программирование устройства на базе Arduino начинается с установки среды разработки, такой как Arduino IDE. Затем подключаем плату к компьютеру и выбираем соответствующую модель в меню программного обеспечения. После этого пишем код, используя язык программирования, который основан на C/C++. Важно внимательно следить за синтаксисом и проверять, правильно ли используются порты ввода/вывода, а также правильно ли заданы параметры для работы с компонентами. Код загружается на плату через USB, после чего Arduino начинает выполнять программу. Можно тестировать устройство, проверяя его работу с подключенными датчиками или моторами. В случае ошибок в коде IDE предложит подсказки, которые помогут найти и исправить их. Программирование — это процесс, требующий терпения, особенно на первых этапах.
