Мотоциклы серии Suzuki GSX-R комплектуются поворотниками, подключёнными к общей цепи освещения, с использованием стандартного реле прерывистого сигнала. При установке светодиодных блинкеров возникает типичная проблема: неправильная частота мигания или полное отсутствие сигнала. Это связано с различием сопротивлений между галогеновыми и светодиодными источниками света.
Для корректной работы светодиодных поворотников требуется установка электронного реле, совместимого с низким сопротивлением. Подходящий вариант – реле типа CF13 или аналогичное с обозначением «LED compatible». Оно подключается к штатным разъёмам без необходимости врезки в проводку. Важно проверить наличие функции автоматической стабилизации частоты – она предотвращает быстрые мигания.
Если модель GSX-R оснащена CAN-шиной или системой самодиагностики, установка светодиодных блинкеров может вызвать ошибки на панели приборов. В этом случае необходимо использовать нагрузочные резисторы (5–10 Ом, 25 Вт), подключённые параллельно каждому поворотнику. Их монтаж следует производить на металлическую поверхность, поскольку при работе они сильно нагреваются.
После замены реле и установки блинкеров необходимо проверить последовательность подключения: правая и левая цепи не должны быть перепутаны. Также стоит убедиться, что питание поступает стабильно, особенно при понижении оборотов двигателя. Нестабильное напряжение может быть признаком неисправного регулятора напряжения – характерная проблема для мотоциклов, эксплуатируемых в условиях перегрева.
Проверка исправности штатных поворотников перед началом настройки
Перед настройкой блинкера на мотоцикле Suzuki GSX-R необходимо убедиться в полной работоспособности штатной системы поворотников. Неполадки на этом этапе приведут к некорректной работе контроллера или искажённым настройкам.

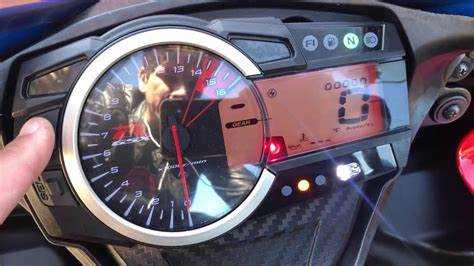

Для начала включите зажигание и поочерёдно активируйте левый и правый поворотники. Оба индикатора на панели должны мигать с одинаковой частотой – около 90 раз в минуту. Отклонение от этого значения сигнализирует о нестабильной работе реле или неправильной нагрузке в цепи.
Осмотрите каждую лампу визуально: свечение должно быть равномерным, без пульсаций и приглушённого света. Если один из поворотников не работает, проверьте цоколь, патрон и разъёмы на наличие окислов и надломов. Используйте мультиметр в режиме прозвонки – сопротивление спирали исправной лампы составляет в среднем от 2 до 6 Ом.

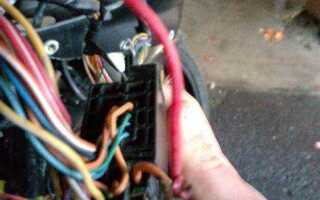

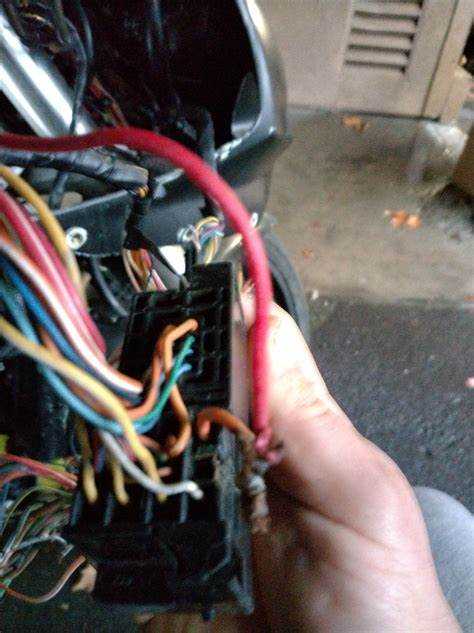

Проверьте целостность проводки от выключателя до каждой лампы. На моделях GSX-R часто встречается излом провода в районе рулевой колонки из-за постоянного движения троса. Также проверьте крепление массы на раме: слабый контакт вызывает нестабильную работу световой цепи.
Если в систему были установлены светодиодные лампы, убедитесь в наличии согласующих резисторов или электронного реле, предназначенного для светодиодов. Штатное термореле не распознаёт пониженное сопротивление и приводит к быстрому миганию.
После физической проверки включите аварийную сигнализацию и измерьте напряжение на каждом патроне – оно должно быть не ниже 12 В при работающем двигателе. Падение ниже 11 В указывает на плохой контакт или износ реле.
Определение типа установленных реле поворотников
На мотоциклах Suzuki GSX-R в зависимости от года выпуска и модификации могут использоваться электромеханические или электронные реле поворотников. Для точного определения необходимо снять сиденье и визуально осмотреть реле, расположенное рядом с блоком предохранителей.
Электромеханическое реле обычно имеет металлический корпус и характерный щелчок при работе. Оно чувствительно к нагрузке – при замене штатных ламп на светодиоды оно начинает работать нестабильно. Электронное реле чаще всего заключено в пластиковый корпус, не издает громких звуков и имеет постоянную частоту мигания вне зависимости от сопротивления цепи.
Проверка маркировки на корпусе – ключевой момент. Искомые обозначения: CF13, CF14, JD1912 для электронных реле и FE246 или 066500-4650 для электромеханических. Наличие трех контактов обычно указывает на универсальное электронное реле, два – на простое электромеханическое.
Если реле встроено в приборную панель (актуально для некоторых версий GSX-R600/750 после 2011 года), потребуется схема электропроводки для точного определения. В этом случае замена возможна только через внешнее подключение электронного реле с байпасом.
Для диагностики используется мультиметр в режиме измерения напряжения и сопротивления: падение напряжения при включении поворотников ниже 11 В – признак перегрузки старого реле. Электронные модели таких колебаний не показывают.
Настройка частоты мигания при замене ламп на светодиоды
При замене стандартных ламп на светодиоды в блинкерах мотоцикла Suzuki GSX-R часто возникает проблема с изменением частоты мигания. Это связано с тем, что светодиоды потребляют гораздо меньше тока, чем обычные лампы накаливания. Контроллеры мигания, рассчитанные на стандартные лампы, не могут корректно работать с новым оборудованием, что приводит к слишком быстрой или слишком медленной частоте мигания.
Для решения этой проблемы существует несколько вариантов. Один из них – установка специального сопротивления или балласта, который имитирует нагрузку стандартной лампы. Это позволяет контроллеру блинкера «думать», что на его выходе подключена обычная лампа, а не светодиод. При этом мигание возвращается к нормальной частоте.
Другим решением является замена штатного реле мигания на электронное. Электронные реле специально разработаны для работы с низким потреблением тока и автоматически регулируют частоту мигания в зависимости от нагрузки. Такой подход позволяет избежать необходимости в дополнительных компонентах, таких как балласты.
Кроме того, стоит учитывать, что некоторые модели мотоциклов Suzuki GSX-R могут требовать прошивки блока управления, если стандартное реле не поддерживает работу с светодиодными лампами. В таком случае, консультация с сервисным центром и настройка оборудования будет оптимальным решением.
Важно, что при выборе подходящего реле или балласта следует учитывать спецификации используемых светодиодов, так как мощность и рабочие параметры могут варьироваться в зависимости от производителя. Погрешности в настройке могут привести к снижению яркости или нарушению работы всей системы освещения мотоцикла.
Замена штатного реле поворотников на электронное
Этапы замены штатного реле на электронное:
- Перед началом работы отключите аккумулятор, чтобы избежать коротких замыканий.
- Найдите место расположения штатного реле. Обычно оно находится рядом с блоком предохранителей или в зоне под сиденьем.
- Отсоедините провода от штатного реле. При этом важно запомнить или зафиксировать их местоположение, так как это необходимо для подключения нового реле.
- Снимите старое реле, аккуратно отсоединив все соединения. Будьте внимательны, чтобы не повредить разъемы.
- Подготовьте новое электронное реле. Оно должно быть совместимо с моделью вашего мотоцикла. Обратите внимание на количество контактов и тип разъема.
- Подключите провода к новому реле в том же порядке, что и у старого. Убедитесь, что соединения надежны и не имеют слабых контактов.
- Закрепите реле на месте. Используйте крепежные элементы, которые были на старом реле, если они подходят.
- Проверьте работу системы поворотов. Если все подключено правильно, мигание индикаторов должно быть стабильным, без перебоев и с правильной частотой.
- После проверки работы реле установите на место аккумулятор и все крышки или элементы, которые были сняты.
При установке электронного реле важно помнить, что оно не только улучшает работу системы поворотников, но и повышает общую надежность электрической сети мотоцикла. При необходимости можно дополнительно установить резисторы для компенсации работы LED-ламп, чтобы избежать мигания на высокой или низкой скорости.

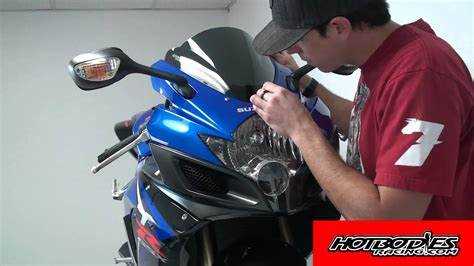

Подключение дополнительных блинкеров к штатной проводке
При установке дополнительных блинкеров на мотоцикле Suzuki GSX-R важно правильно подключить их к штатной проводке для обеспечения надежной работы системы сигнализации и предотвращения возможных коротких замыканий. В отличие от стандартных блинкеров, дополнительные могут требовать других типов подключений и корректировок в проводке.
Для начала необходимо определить подходящее место для установки дополнительных блинкеров. Чаще всего они монтируются на зеркала, крылья или другие свободные участки корпуса, где будут видны для других участников движения. Важно помнить, что в случае с мотоциклом Suzuki GSX-R электрическая проводка блинкеров часто подключена через реле, которое может не выдержать дополнительных нагрузок без корректировок.
Первый этап – отключение аккумулятора, чтобы избежать коротких замыканий или повреждения электрики. После этого следует внимательно изучить схему проводки штатных блинкеров, расположенных на передней и задней частях мотоцикла. В большинстве случаев для подключения дополнительных блинкеров используются те же провода, что и для штатных, но с добавлением новых соединений.
Для подключения дополнительных блинкеров нужно использовать качественные коннекторы, которые обеспечат надежное соединение без риска окисления или ослабления контактов. Рекомендуется использовать герметичные соединители, которые предотвратят попадание влаги и грязи, влияющих на работу системы.
При подключении дополнительных блинкеров важно учесть, что если добавляемые устройства потребляют больше тока, чем штатные, потребуется заменить реле сигнализации на более мощное. Обычные реле могут не поддерживать дополнительные нагрузки, что приведет к перегреву или выходу из строя. Лучше всего выбрать реле с запасом по мощности, чтобы избежать перегрузок.
После подключения всех проводов необходимо проверить работу системы. Включите мотоцикл и убедитесь, что оба блинкера (штатные и дополнительные) работают синхронно, не перегружают систему и не вызывают сбоев в электрических цепях. Проблемы с мигалками могут возникать из-за неправильной установки реле или плохих соединений проводов, поэтому тщательно проверяйте все подключения.
Важно также помнить, что подключение дополнительных блинкеров требует соблюдения стандартов безопасности. Использование качественных материалов и соблюдение правильной последовательности действий обеспечат долгосрочную эксплуатацию устройства без риска повреждения электросистемы мотоцикла.
Проверка совместимости новых блинкеров с электросистемой мотоцикла
Первым шагом будет проверка мощности ламп в новых блинкерах. Если в стандартных блинкерах использовались лампы мощностью 10 Вт, то при установке новых с меньшей мощностью (например, 5 Вт) возможен сбой в работе системы, так как стандартная система может не «считать» такие изменения. В этом случае потребуется установка резисторов, чтобы компенсировать разницу в сопротивлении и избежать проблемы с быстрым миганием.
Второй момент – это тип подключения. Современные LED-блинкеры требуют отдельного подхода к подключению, так как их рабочая нагрузка значительно ниже, чем у традиционных ламп. Это может вызвать срабатывание системы аварийной сигнализации из-за нарушения нормального сопротивления в цепи. Для корректной работы таких блинкеров потребуется установка электронного блока с повышенным сопротивлением или использование адаптеров, предназначенных для работы с LED.
При установке новых блинкеров стоит также учитывать совместимость с системой регулировки частоты мигания. На некоторых моделях Suzuki GSX-R частота мигания может быть зависима от типа используемых блинкеров. Важно убедиться, что новая система мигалок будет работать в пределах заводских настроек мотоцикла, чтобы избежать слишком быстрого или медленного мигания.
Рекомендуется проводить тестирование работы блинкеров сразу после установки, проверяя не только визуальный аспект (мигают ли они правильно), но и функциональность всех компонентов электросистемы, включая реле и проводку. Это позволит исключить любые возможные проблемы, такие как перегрев или неправильная работа электрической системы в целом.
Пошаговая проверка работы блинкеров после завершения настройки
После завершения настройки блинкеров на мотоцикле Suzuki GSX-R необходимо убедиться в корректной их работе. Следуйте приведённым шагам для точной диагностики.
Шаг 1: Включите зажигание и проверьте центральный выключатель блинкеров на руле. Убедитесь, что он находится в положении «ON». После этого включите один из блинкеров (левый или правый). На экране панели приборов должна появиться соответствующая иконка, а блинкер должен начать мигать.
Шаг 2: Проверьте работу левого и правого блинкеров поочерёдно. Если индикатор на панели работает корректно, но сами блинкеры не мигают, проверьте контактные соединения ламп. Возможно, произошёл их обрыв или плохой контакт.
Шаг 3: Проверка скорости мигания. Если блинкеры мигают слишком быстро или слишком медленно, возможно, требуется регулировка сопротивления или замена реле. Для корректной работы система должна обеспечивать стандартную скорость мигания, обычно около 60–120 секунд на полный цикл.
Шаг 4: Пройдитесь по мотоциклу и проверьте внешние блинкеры на предмет правильной работы. Это можно сделать, наблюдая за миганием ламп в различных условиях: на прямой дороге, в тени, при изменении яркости освещения. Убедитесь, что лампы не тускнеют и не мигают с перебоями.
Шаг 5: Проверьте работу аварийной сигнализации. Включите её и убедитесь, что оба блинкера мигают синхронно. Если одного из них нет, возможно, неисправен выключатель аварийки или реле.
Шаг 6: После выполнения всех проверок прокачайте систему ещё раз. Для этого отключите зажигание, подождите несколько секунд и снова включите. Это позволит проверить стабильность работы системы после короткого перерыва.
После выполнения этих шагов, блинкеры должны работать стабильно и без ошибок. Если проблемы продолжаются, проведите повторную проверку соединений или обратитесь к специалисту для более глубокой диагностики.
Вопрос-ответ:
Как правильно настроить блинкер на мотоцикле Suzuki GSX-R?
Для настройки блинкера на мотоцикле Suzuki GSX-R необходимо начать с проверки работы рычага и контактов системы. Подключите мультиметр к системе индикаторов, чтобы убедиться, что сигнал подается правильно. Обычно можно отрегулировать скорость мигания через блок управления или регулятор напряжения на панели управления. Если после настройки индикатор все равно мигает слишком быстро или медленно, проверьте состояние лампочек и целостность проводки.
Почему на Suzuki GSX-R блинкер может мигать слишком быстро или слишком медленно?
Неправильная скорость мигания блинкера на Suzuki GSX-R может быть вызвана несколькими факторами. Одной из причин может быть замена штатных лампочек на более мощные или наоборот, слишком слабые. В таком случае система может не правильно воспринимать нагрузку. Еще одной причиной может быть неисправность в цепи или слабый контакт в проводке. Важно проверить целостность проводки и провести тестирование всех элементов системы.
Какие шаги нужно предпринять, если на мотоцикле Suzuki GSX-R не работает блинкер?
Если блинкер на Suzuki GSX-R не работает, первым шагом будет проверка предохранителей. Если предохранитель исправен, следует проверить лампочки и контакты, так как они могут выйти из строя. Также проверьте переключатель блинкера, который может быть загрязнен или поврежден. Если все эти элементы в порядке, возможно, проблема в электронном блоке управления мотоциклом или в проводке. В таком случае рекомендуется обратиться к специалисту для более глубокой диагностики и ремонта.
Как настроить блинкер на Suzuki GSX-R для корректной работы при ночной езде?
Для ночной езды важно, чтобы блинкеры на Suzuki GSX-R не были слишком яркими, чтобы не ослеплять водителей других транспортных средств. Можно установить более тусклые лампочки или отрегулировать яркость через настройки панели управления мотоциклом. Также проверьте, чтобы все элементы системы сигнала были чистыми, так как грязь и пыль могут снизить видимость и эффективность работы блинкера, особенно в темное время суток.
