На автомобилях Suzuki SX4 предохранители отвечают за защиту электрических цепей от короткого замыкания и перегрузки. При выходе из строя электроприборов, таких как фары, прикуриватель или стеклоподъемники, первым делом стоит проверить состояние соответствующего предохранителя. Для этого важно точно знать расположение блоков и иметь доступ к правильному инструменту.
В Suzuki SX4 предохранители находятся в двух местах: в моторном отсеке и под приборной панелью со стороны водителя. Для снятия предохранителя необходим съемник, который обычно расположен на крышке блока в подкапотном пространстве. Если его нет, можно воспользоваться пинцетом или тонкогубцами с пластиковыми накладками, чтобы избежать повреждения контактов.
Перед тем как вытаскивать предохранитель, обязательно отключите зажигание и убедитесь, что система не находится под напряжением. Найдите схему на обратной стороне крышки блока или в инструкции по эксплуатации – она подскажет, какой предохранитель за что отвечает. Аккуратно захватите нужный элемент и потяните вверх, без усилий. Если предохранитель обуглен или дорожка внутри перегорела – его следует заменить на аналогичный по номиналу (указан в амперах на корпусе).
Не устанавливайте предохранители с заведомо большим номиналом – это может привести к возгоранию проводки. При повторном сгорании нового предохранителя рекомендуется обратиться к электрику: проблема может быть глубже – в поврежденной изоляции, коротком замыкании или неисправном элементе цепи.
Где находится блок предохранителей в Suzuki SX4
В Suzuki SX4 предусмотрено два основных блока предохранителей: один расположен в салоне, второй – в моторном отсеке.

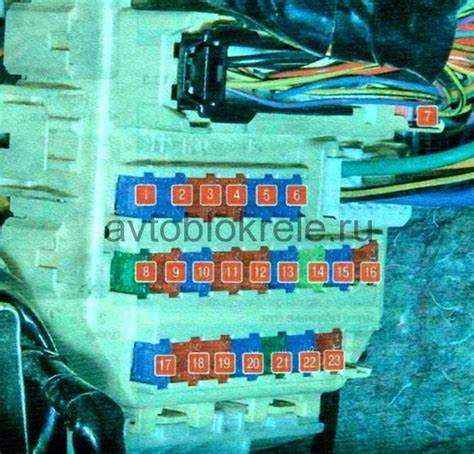

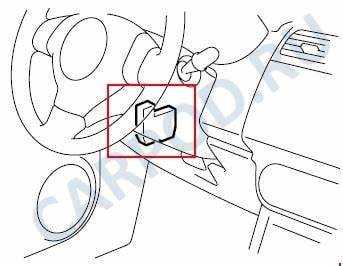

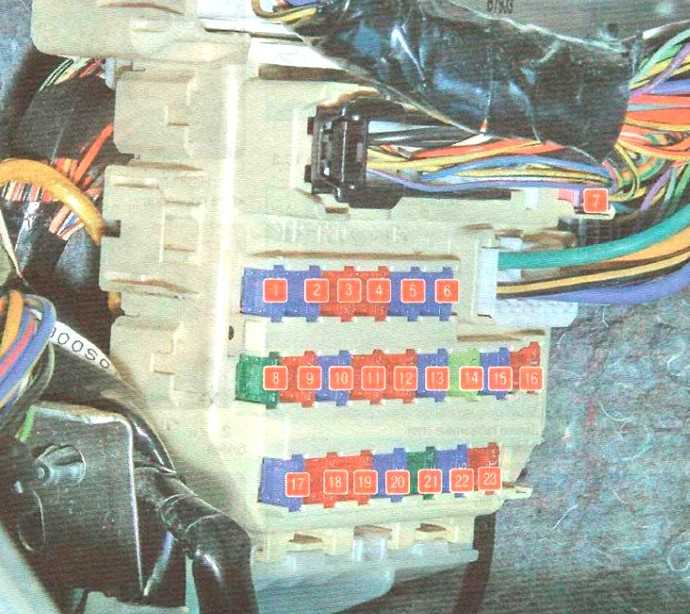

Салонный блок предохранителей находится под приборной панелью со стороны водителя. Для доступа необходимо открыть водительскую дверь и снять пластиковую крышку, расположенную слева в нижней части панели. Под ней находится плата с предохранителями, снабжённая схемой и обозначениями номеров цепей.

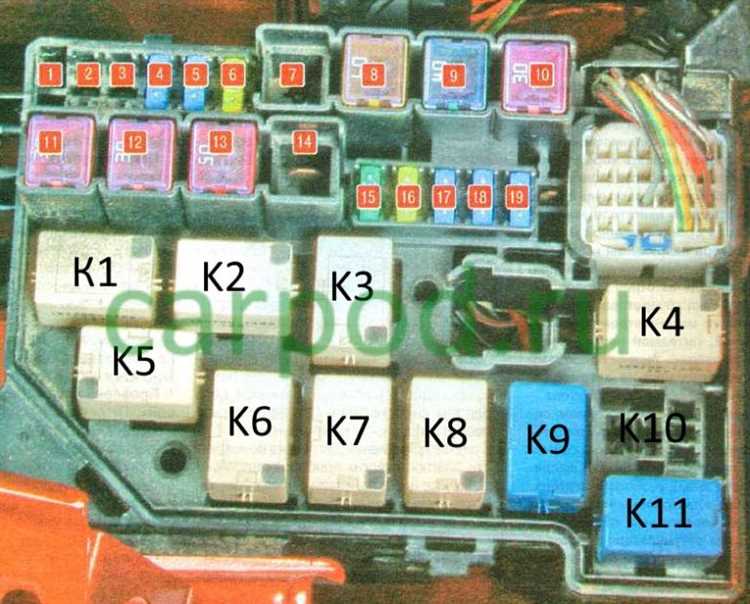

Блок в подкапотном пространстве установлен рядом с аккумуляторной батареей, ближе к щиту моторного отсека. Он закрыт крышкой с защёлками, которую следует отжать, потянув вверх. На внутренней стороне крышки размещена схема расположения предохранителей, что облегчает идентификацию нужного элемента.
Оба блока имеют разные назначения: подкапотный обслуживает цепи двигателя и основные потребители тока, а салонный отвечает за электрооборудование внутри автомобиля. Перед извлечением предохранителя рекомендуется отключить зажигание и убедиться, что цепь, к которой он относится, не находится под нагрузкой.
Как открыть крышку блока предохранителей без повреждений
Перед снятием крышки отключите зажигание и убедитесь, что ключ не находится в замке. Это исключает короткие замыкания и случайные срабатывания систем.
Основной блок предохранителей в Suzuki SX4 расположен под капотом, с левой стороны рядом с аккумулятором. Крышка фиксируется пластиковыми защёлками. Давить на них чрезмерно нельзя – материал склонен к растрескиванию при низких температурах.
Для открытия используйте плоскую пластиковую лопатку или съёмник для обшивки. Вставьте инструмент в зазор между крышкой и корпусом блока, затем аккуратно подденьте. Не применяйте отвёртку – металл оставляет вмятины и повреждает пластик.
Начинайте с передней части крышки, где защёлки поддаются легче. При ощущении сопротивления остановитесь и проверьте наличие скрытых фиксаторов. Не тяните крышку вверх резко – усилие должно быть направлено в сторону от автомобиля, параллельно плоскости крышки.
После снятия крышки проверьте целостность креплений. При обнаружении трещин или деформаций замените крышку, чтобы избежать попадания влаги и загрязнений внутрь блока.
Как определить нужный предохранитель по схеме

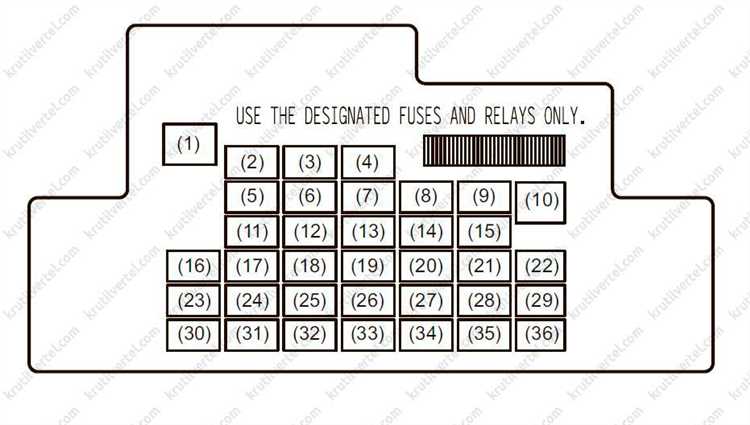

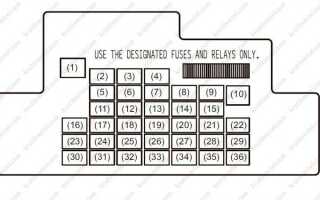

На внутренней стороне крышки монтажного блока предохранителей Suzuki SX4 нанесена схема с обозначениями. Найдите пиктограмму или подпись, соответствующую неисправной системе: «HEAD» для фар, «WIPER» для стеклоочистителей, «RADIO» для мультимедиа.
Обратите внимание на номер ячейки. Он указывает расположение нужного предохранителя в блоке. Например, если обозначение «CIG» находится напротив ячейки №15, именно туда вставлен предохранитель прикуривателя.
Рядом с каждым обозначением указано номинальное значение тока – 10A, 15A, 20A. Это критично для замены: устанавливать предохранитель с другим номиналом нельзя. Несоответствие приведёт к повторному сгоранию или перегреву проводки.
Если схема отсутствует или повреждена, используйте руководство пользователя. В нем приведены точные расшифровки всех обозначений и их расположение. Для моделей 2006–2013 годов блок под капотом содержит основные цепи двигателя, а в салоне – элементы комфорта и освещения.
Какими инструментами безопасно извлекать предохранитель

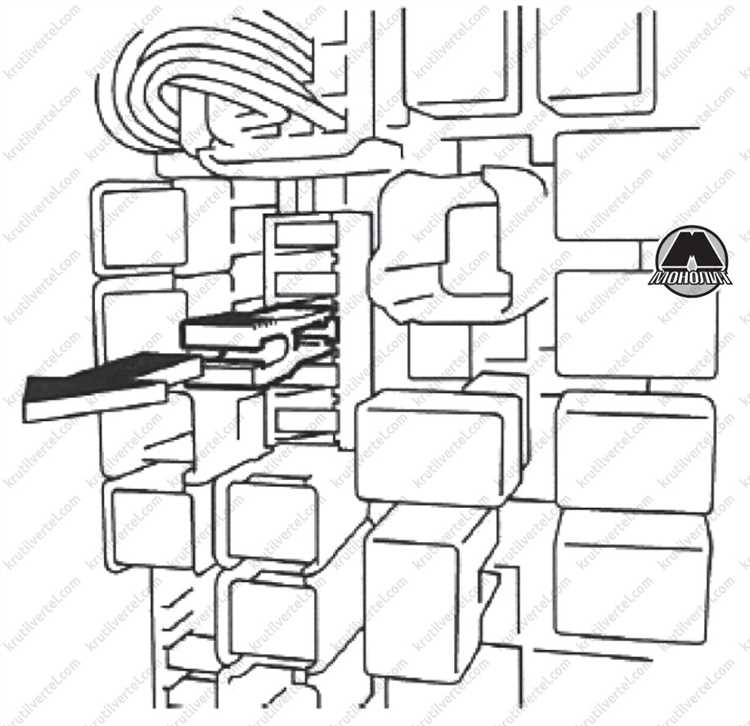

Для снятия предохранителей на Suzuki SX4 используйте пластиковый пинцет, который обычно находится в блоке предохранителей под капотом. Он исключает риск замыкания, не повреждает контакты и обеспечивает плотный захват корпуса предохранителя.
Если штатный пинцет отсутствует, подойдут специальные съёмники для предохранителей с изоляцией. Выбирайте модели с узкими губками и антисоскальзывающими насечками. Они удобны при работе в труднодоступных местах, например, за панелью приборов.
Категорически запрещается использовать металлические инструменты – отвёртки, пинцеты без изоляции, ножи. Даже при отключённом аккумуляторе это может повредить контакты или вызвать короткое замыкание при случайном касании клемм.
Допустим вариант с использованием пальцев, если предохранитель не сидит слишком плотно. При этом рекомендуется надеть тонкие резиновые перчатки, чтобы исключить скольжение и контакт с токоведущими элементами.
Перед работой убедитесь, что зажигание выключено, а аккумулятор отключён. Это минимизирует риск повреждения электроники при демонтаже предохранителя.
Как проверить, перегорел ли предохранитель
Сначала найдите блок предохранителей. В Suzuki SX4 он находится под капотом и в салоне под рулевой колонкой. Откройте крышку блока, на внутренней стороне есть схема с обозначениями.
Извлеките нужный предохранитель с помощью пинцета или пластикового съёмника, который часто крепится внутри крышки. Не используйте металлические инструменты – это может привести к короткому замыканию.
Осмотрите металлическую перемычку внутри предохранителя. Если она расплавлена или разорвана, элемент неисправен. Визуальная проверка подходит для стандартных прозрачных предохранителей типа ATO и MINI.
Для точной диагностики используйте мультиметр в режиме прозвонки или измерения сопротивления. Подключите щупы к контактам предохранителя. Если прибор показывает нулевое или близкое к нулю сопротивление, элемент рабочий. Если значение бесконечно – предохранитель перегорел.
Никогда не проверяйте предохранитель, не отключив зажигание. Перед установкой нового обязательно убедитесь, что его номинал соответствует рекомендациям производителя, указанным на крышке блока или в руководстве по эксплуатации.
Что делать после замены предохранителя
После того как вы заменили предохранитель на Suzuki SX4, важно правильно проверить работоспособность системы и убедиться, что все функционирует корректно.
- Проверьте приборы и системы автомобиля. Включите все приборы, связанные с заменённым предохранителем (например, фары, стеклоочистители, музыка) и убедитесь, что они работают без сбоев.
- Оцените поведение электросистем. Если после замены предохранителя возникли проблемы, такие как мигание огней или нестабильная работа приборов, возможно, проблема кроется не только в предохранителе, но и в самом компоненте.
- Осмотрите новый предохранитель. Некоторые предохранители могут быть не идеально установлены или повреждены сразу после замены. Проверка поможет избежать неправильного монтажа или замены на неработоспособный элемент.
- Проверьте состояние других предохранителей. Иногда замена одного предохранителя может указывать на проблему в более сложной электрической цепи. Если другие предохранители повреждены, это может быть признаком более серьёзной неисправности.
- Посмотрите на контактные соединения. Плохие контакты или загрязнение могут мешать правильной работе электрических компонентов. Убедитесь, что все соединения чистые и не окислены.
- Протестируйте систему на ходу. Проведите тест-драйв, чтобы убедиться, что все функции автомобиля работают без нареканий и не возникают дополнительные проблемы, связанные с заменой предохранителя.
Вопрос-ответ:
Как вытащить предохранитель на Suzuki SX4?
Для того чтобы вытащить предохранитель на Suzuki SX4, сначала нужно найти коробку предохранителей. Она может располагаться под рулевой колонкой, в салоне автомобиля, или в моторном отсеке. После того как вы нашли коробку, откройте крышку, чтобы увидеть расположение предохранителей. Используйте пинцет или специальный инструмент для извлечения предохранителя, который можно приобрести в магазине автозапчастей. Осторожно вытяните его, избегая повреждения других компонентов. Обратите внимание на маркировку каждого предохранителя, чтобы убедиться, что вы извлекли нужный.
Где находится коробка предохранителей на Suzuki SX4?
Коробка предохранителей на Suzuki SX4 может располагаться в нескольких местах в зависимости от года выпуска и комплектации автомобиля. Обычно одна коробка находится в салоне, рядом с рулевой колонкой или под панелью приборов с водительской стороны. Вторая коробка может располагаться в моторном отсеке, недалеко от аккумулятора или двигателя. Чтобы точно узнать местоположение коробки предохранителей, вы можете обратиться к руководству пользователя вашего автомобиля.
Как понять, что предохранитель на Suzuki SX4 перегорел?
Перегоревший предохранитель на Suzuki SX4 обычно можно узнать по его внешнему виду. Проверьте, нет ли на металлической вставке предохранителя видимых повреждений, например, перегоревшей или сгоревшей части. Кроме того, если после включения какого-либо устройства (например, дворников или фар) оно не работает, вероятно, причина в перегоревшем предохранителе. Также можно использовать мультиметр для проверки целостности предохранителя. Если его контакты не проводят электрический ток, значит, предохранитель перегорел.
Нужно ли выключать зажигание перед заменой предохранителя на Suzuki SX4?
Да, перед заменой предохранителя на Suzuki SX4 рекомендуется выключить зажигание. Это позволит избежать короткого замыкания и повреждения электрической системы автомобиля. Также убедитесь, что все устройства, которые могут быть связаны с предохранителем (например, радио или кондиционер), выключены. Если у вас есть сомнения, лучше полностью выключить двигатель и систему питания, чтобы предотвратить возможные неприятности.
Можно ли заменить предохранитель на Suzuki SX4 самостоятельно?
Да, заменить предохранитель на Suzuki SX4 можно самостоятельно, если у вас есть минимальные навыки работы с автомобилем. Для этого нужно найти нужный предохранитель, извлечь его с помощью пинцета или другого инструмента и заменить на новый с аналогичными характеристиками (например, ампераж). Очень важно не использовать предохранители с другим номиналом, так как это может привести к повреждению электрической системы автомобиля. Если вы не уверены в своих силах, можно обратиться к специалисту для замены предохранителя.
Как правильно вытащить предохранитель на Suzuki SX4?
Чтобы вытащить предохранитель на Suzuki SX4, сначала необходимо найти блок предохранителей. Он обычно расположен под рулевой колонкой или под капотом автомобиля. Для доступа к предохранителям откройте крышку блока. После этого с помощью специального пинцета или пинцетного инструмента аккуратно извлеките нужный предохранитель, который требуется заменить или проверить. Важно быть осторожным, чтобы не повредить другие элементы в блоке предохранителей. Если у вас нет инструмента для извлечения предохранителей, можно использовать пластиковую палочку или мягкий инструмент, чтобы избежать повреждения пластиковых элементов. После замены предохранителя закройте крышку блока и проверьте, работает ли система, для которой был заменен предохранитель.
