Как настроить микшерный пульт yamaha

Микшерные пульты Yamaha востребованы в студийной и концертной практике благодаря стабильной работе и продуманной архитектуре каналов. Однако даже опытные пользователи сталкиваются с трудностями при первоначальной настройке. Чтобы добиться чистого звука без перегрузок и помех, важно правильно выставить уровни сигнала, применить эквалайзер и конфигурировать шины посыла.

Начинать настройку следует с установки нулевых уровней на всех фейдерах и ручках гейна. Это позволяет избежать резких скачков громкости и повреждения акустики. Подключив микрофон или инструмент, следует настроить усиление (Gain) на каждом канале таким образом, чтобы индикаторы не входили в красную зону, а пиковые значения попадали в диапазон -6…0 dB.

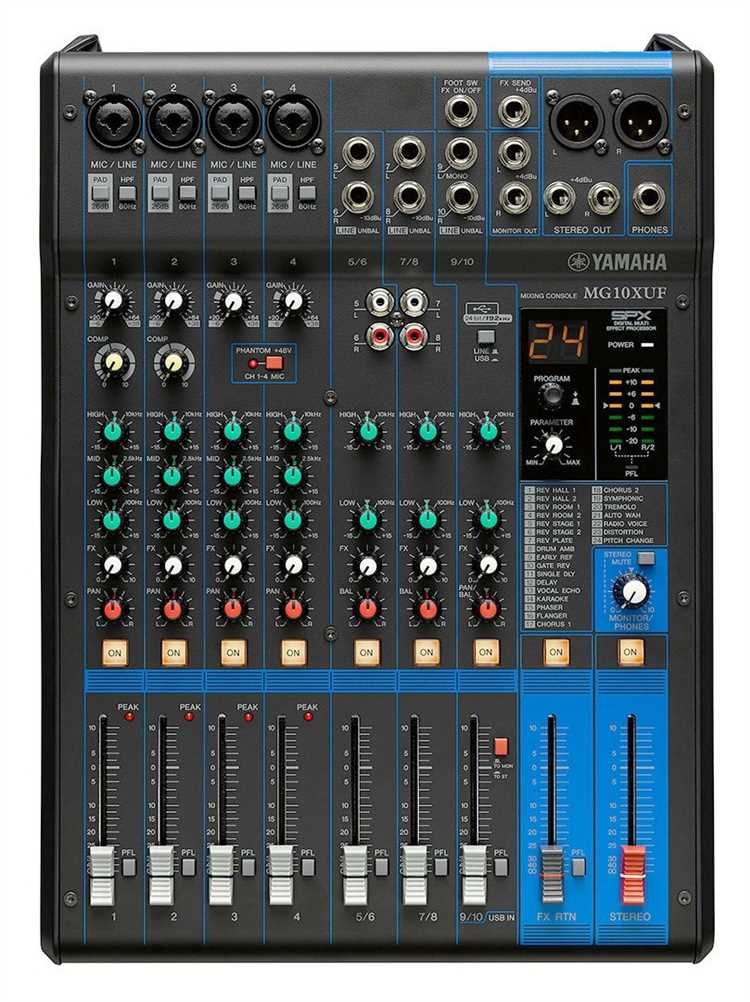

Далее необходимо задать эквализацию сигнала, отталкиваясь от акустических свойств помещения и типа источника звука. На моделях Yamaha, таких как MG10XU или MGP16X, доступны параметрические или полупараметрические эквалайзеры. Для вокала целесообразно ослабить низкие частоты в районе 100 Гц, а для электрогитары подчеркнуть средние в диапазоне 800–1200 Гц.

Следующий этап – настройка посылов (AUX) и возвратов. Это критично при работе с мониторами и эффектами. Для мониторных линий необходимо обеспечить индивидуальные уровни для каждого участника, исключая проникновение лишних инструментов. При использовании встроенных эффектов, как в Yamaha MG12XU, нужно направить сигнал в шину FX и сбалансировать его с основным миксом с помощью регуляторов FX Return.

Завершающий шаг – настройка Main Mix и проверка на перегрузку. Важно, чтобы итоговый уровень микса оставался в пределах допустимого, особенно при подключении к усилителю или звуковой карте. Пренебрежение этим может привести к искажению сигнала и снижению качества звучания.

Подключение источников звука к входам микшера Yamaha

Каждый вход микшерного пульта Yamaha рассчитан на определённый тип сигнала. Неправильное подключение может вызвать искажения, перегрузку или повреждение оборудования. Чтобы избежать ошибок, соблюдайте следующие рекомендации:

• Для микрофонов используйте входы с маркировкой «MIC» или «XLR». Это симметричные входы с фантомным питанием (+48V), необходимым для конденсаторных микрофонов. Перед подключением фантомного питания убедитесь, что подключённый микрофон его поддерживает.
• Инструментальные сигналы (гитара, бас без предусилителя) подключаются через входы «HI-Z», если они есть, либо через внешний DI-бокс в XLR-вход. Прямое подключение инструмента в линейный вход может привести к потере качества звука.
• Клавишные, драм-машины, аудиоплееры подключаются в линейные входы «LINE IN». Используйте стереопары (обычно канал 5/6 и выше), чтобы сохранить панораму. Для подключения мини-джека используйте стерео-TRS–2xTS или TRS–RCA адаптеры.
• Подключение компьютера, смартфона или другого цифрового источника через USB-интерфейс (если есть) требует выбора соответствующего входа в настройках микшера или DAW. Некоторые модели Yamaha автоматически маршрутизируют сигнал с USB на отдельные каналы.

Убедитесь, что уровень сигнала источника соответствует типу входа. Микрофонный вход не предназначен для линейного сигнала, и наоборот. Перед подключением всегда убирайте гейн и громкость в минимум, затем постепенно настраивайте уровень сигнала по индикатору уровня на канале.

1. Выключите микшер перед подключением оборудования.
2. Подключите источник в соответствующий вход.
3. Включите питание микшера и при необходимости активируйте фантомное питание.
4. Настройте гейн и убедитесь, что уровень сигнала не уходит в перегрузку (красную зону).

Всегда используйте качественные кабели соответствующей длины. Не используйте джеки TRS там, где требуется TS, если не уверены в совместимости. Нарушение полярности или типов соединения приведёт к фазовым проблемам и потере сигнала.

Настройка уровня входного сигнала с помощью гейна

Подключите источник сигнала к нужному входу (например, микрофон – в XLR, инструмент – в линейный TRS). Убедитесь, что канал активен и не заглушён (кнопка ON включена, фейдер поднят).

Установите фейдер канала на 0 dB (ноль на шкале), а мастер-фейдер также в нулевое положение. Это обеспечит точную индикацию уровня без искажений.

Включите PFL (Pre-Fader Listen) для выбранного канала. На дисплее или на светодиодном VU-метре начнёт отображаться уровень сигнала до фейдера. Это ключевой параметр для правильной настройки гейна.

Начните увеличивать регулятор GAIN по часовой стрелке. Идеальный уровень – когда пиковые значения сигнала находятся в пределах -6 dB до 0 dB. Никогда не допускайте ухода в «красную зону», даже кратковременно – это приводит к клиппингу и искажениям.

Если сигнал слишком слабый даже при почти максимальном гейне, проверьте источник – возможно, требуется предусилитель или активный DI-бокс.

После настройки гейна отключите PFL и продолжайте работу с каналом, используя фейдер и эквалайзер. Не изменяйте уровень GAIN без необходимости – это основа всей звуковой цепи.

Регулировка частот с помощью эквалайзера на каждом канале

Каждый канал микшерного пульта Yamaha оснащён трёхполосным или четырёхполосным эквалайзером с параметрическими настройками. Для настройки низких частот используется регулятор LOW, как правило, с фиксированной частотой среза около 80 Гц. Снижение этого диапазона уменьшает гул и перегрузку сабвуфера. Усиление – только при необходимости подчёркивания баса, например, у бас-гитары или бочки.

Средние частоты регулируются секцией MID. В большинстве моделей Yamaha в этой секции предусмотрен параметр FREQUENCY, позволяющий выбрать центр частотного диапазона, и регулятор GAIN для усиления или ослабления выбранной области. Для вокала полезно снижать 300–500 Гц при мутности или поднимать 2–4 кГц для разборчивости. При работе с гитарой можно подчёркивать 1–2 кГц для яркости или снижать 400 Гц при «грязи» в звуке.

Высокие частоты настраиваются с помощью регулятора HIGH, обычно с фиксированной частотой около 12 кГц. Повышение усиливает шипящие и звонкие составляющие звука. Не рекомендуется чрезмерно увеличивать этот диапазон, особенно при работе с вокалом, чтобы избежать сибилянтов.

Если пульт оснащён дополнительной полосой HIGH MID, можно точнее обрабатывать верхнюю середину. Например, для речевого микрофона полезно акцентировать 3 кГц и одновременно ослабить 6 кГц, чтобы убрать резкость.

Перед регулировкой важно задать номинальный уровень сигнала с помощью GAIN и проконтролировать индикацию PEAK. После этого эквалайзер работает максимально эффективно, не усиливая шумы. Все изменения выполняются на слух при включённой системе, желательно в контексте общего микса.

Настройка посыла на внешние эффекты и мониторы

Подключите выход AUX микшера Yamaha к входу внешнего процессора эффектов. Возврат сигнала с процессора заведите в стереовход или канал с выключенным эквалайзером и отключённой посылкой на тот же AUX, чтобы избежать обратной связи.

На канале, который должен отправлять сигнал на эффект, откройте соответствующий AUX SEND. Убедитесь, что он работает в режиме pre-fader, если требуется стабильная подача независимо от уровня канала, или post-fader, если эффект должен следовать за уровнем основного сигнала.

Для мониторинга вокала или инструмента используйте отдельный AUX, направив его выход на сценический монитор или in-ear систему. Посылайте нужный сигнал с каждого канала, регулируя уровень отдельно. Важно: используйте pre-fader режим, чтобы изменения в основном миксе не влияли на мониторный микс.

Если используется несколько мониторов, разделите AUX-посылы по зонам: вокал в один, инструменты в другой. Избегайте посыла эффекта в монитор, если это не требуется – реверберация может снизить разборчивость на сцене.

Проверяйте уровни на выходах AUX, чтобы избежать перегруза внешнего оборудования. Для контроля используйте VU-метры или индикаторы клиппинга на устройстве эффектов или усилителе мониторинга.

После настройки сохраните положение ручек или сцену, если микшер поддерживает цифровую память, чтобы быстро восстанавливать конфигурацию.

Создание баланса громкости и панорамы в миксе

Начните с установки нулевого уровня на всех каналах (фейдеры в позицию «0») и уменьшите мастер-фейдер на -10 дБ, чтобы избежать перегрузки при настройке. Поднимайте уровень каждого канала поочерёдно, начиная с ударных и баса. Это создаёт фундамент микса. Следите за показаниями индикаторов: не допускайте превышения 0 dBFS на выходе.

Включите соло на каждом канале и добейтесь читаемости инструмента в миксе. Для вокала установите уровень чуть выше остальных – на 2–3 дБ, чтобы он был впереди, но не выбивался. Гитару можно опустить чуть ниже (-2 дБ), если она играет ритмическую роль.

При панорамировании размещайте бас и бочку строго по центру – это обеспечивает стабильность на всех типах систем. Малый барабан – чуть смещён от центра (примерно 10–15% влево), чтобы освободить пространство для вокала. Пэды и гитары разносите на 50–70% влево и вправо для создания ширины. Бэк-вокалы – симметрично на 30–40% в стороны. Избегайте крайних значений (100%), если только не добиваетесь спецэффекта.

Не применяйте эквалайзер и эффекты до завершения базового баланса. Только после создания чёткого распределения по громкости и панораме переходите к тонкой обработке.

Сохранение пользовательских настроек и сцен в памяти микшера

Для эффективной работы с микшером Yamaha важно сохранять пользовательские настройки и сцены, чтобы ускорить подготовку к различным условиям и сценам. Микшеры Yamaha предлагают удобный способ сохранения настроек с помощью функции «Сцены» и «Пользовательские пресеты».

Сохранение сцен – это ключевая функция для пользователей, работающих с различными конфигурациями оборудования или настроенными параметрами для каждого выступления. Сцена позволяет сохранить полный набор настроек микшера (например, уровень громкости, эквалайзер, эффекты и каналы) в одном файле. Чтобы сохранить сцену, выполните следующие шаги:

1. Перейдите в меню «Сцены» на экране микшера.
2. Выберите «Сохранить сцену» и присвойте ей уникальное название для дальнейшей идентификации.
3. Подтвердите сохранение, чтобы закрепить все текущие настройки.

Сохранение пользовательских настроек позволяет сохранить индивидуальные параметры, такие как эквалайзер, настройки эффектов и маршрутизация сигналов. Это особенно полезно, если вам нужно быстро восстановить настройку микшера для конкретного исполнителя или мероприятия. Чтобы сохранить такие настройки:

1. Перейдите в раздел «Пользовательские настройки» на экране микшера.
2. Выберите «Сохранить пользовательские пресеты» и дайте файлу понятное название.
3. Подтвердите сохранение, чтобы настроенные параметры были записаны в память устройства.

Для удобства можно сохранить несколько вариантов настроек для разных сцен, что значительно сэкономит время на настройку микшера в будущем. Микшеры Yamaha также позволяют экспортировать и импортировать сцены и пресеты через USB-устройство, что упрощает работу на разных площадках или с несколькими устройствами.

Рекомендации: перед сохранением сцены или пресета рекомендуется тщательно проверять все параметры, чтобы избежать ошибок в процессе настройки оборудования. Также рекомендуется регулярно сохранять копии настроек на внешних носителях, чтобы в случае сбоя системы не потерять важные данные.

Вопрос-ответ:

Как правильно настроить микшерный пульт Yamaha для первого использования?

Для правильной настройки микшерного пульта Yamaha важно начать с подключения всех необходимых устройств: микрофонов, инструментов и внешних устройств. После этого следует проверить все входные и выходные уровни звука, убедившись, что каждый канал настроен на нужное значение. Начните с выставления уровня громкости на 0 дБ и поочередно настраивайте эквалайзер, чтобы достичь желаемого звучания. Важно также не забывать о настройке эффектов и реверберации в зависимости от условий использования.

Что нужно учесть при подключении микшерного пульта Yamaha к внешним устройствам?

При подключении микшерного пульта Yamaha к внешним устройствам важно учитывать тип подключаемых устройств (например, компьютеров, усилителей или других аудиосистем). Для корректного соединения используйте соответствующие кабели, такие как XLR или TRS для профессиональной аудиотехники. Не забывайте про настройку выходных уровней, чтобы избежать перегрузки и потери качества звука. Также следует обратить внимание на возможные помехи, используя экранированные кабели для минимизации шума.

Как настроить эквалайзер на микшерном пульте Yamaha?

Эквалайзер на микшерном пульте Yamaha позволяет регулировать частотные диапазоны звука для каждого канала. Чтобы настроить эквалайзер, сначала определите, какие частоты нужно усилить или ослабить в зависимости от характеристик источника звука. Обычно эквалайзер включает низкие, средние и высокие частоты. Понижение низких частот помогает устранить ненужный гул, повышение средних частот может улучшить разборчивость вокала, а корректировка высоких частот влияет на ясность звука. Экспериментируйте с настройками в реальном времени, чтобы достичь наилучшего результата для каждой конкретной ситуации.

Как настроить эффекты на микшерном пульте Yamaha?

Для настройки эффектов на микшерном пульте Yamaha сначала выберите тип эффекта (например, реверберация или задержка) с помощью панели управления пульта. Затем отрегулируйте параметры каждого эффекта, такие как глубина, скорость или длина хвоста, чтобы достичь желаемого звучания. Важно помнить, что эффекты должны дополнять основной звук, а не затмевать его. Применяйте эффекты в умеренных дозах, чтобы не создавать ненужных искажений, и всегда проверяйте звучание с разных источников аудио.

Как проверить и откалибровать выходные уровни микшерного пульта Yamaha?

Для калибровки выходных уровней микшерного пульта Yamaha сначала подключите пульт к внешним аудиоустройствам, таким как усилители или динамики. Затем включите тестовый сигнал на пульте и настройте выходной уровень так, чтобы он не превышал максимального значения на индикаторе, избегая искажений. Используйте функцию «peak level» для отслеживания пиковых значений и корректировки громкости в реальном времени. Проверьте баланс между каналами, чтобы обеспечить равномерное звучание, и настройте выходы по каждому каналу отдельно.

Как правильно настроить эквалайзер на микшерном пульте Yamaha?

Для настройки эквалайзера на микшерном пульте Yamaha нужно сначала убедиться, что выбран нужный канал. Затем, откройте настройки эквалайзера и настройте частоты в зависимости от типа звука, который вы хотите улучшить. Например, для вокала можно увеличить средние частоты, а для баса – низкие. Важно помнить, что каждое изменение влияет на общий баланс звука, поэтому рекомендуется делать настройку постепенно, слушая изменения на мониторах или наушниках, чтобы избежать перенасыщенности или потери качества звука.
