Процессорные магнитолы Kenwood отличаются расширенными возможностями настройки звука, позволяя точно подогнать параметры под акустику салона, предпочтения слушателя и особенности конкретного автомобиля. Однако без понимания логики меню и функционала DSP-настроек, добиться качественного результата непросто.
В этой инструкции рассматривается последовательный подход к конфигурации таких моделей, как Kenwood DMX9720XDS, DDX9019DABS и аналогичных с функцией цифрового процессора. Уделяется внимание не только базовым параметрам, но и тонкой настройке временных задержек, эквалайзера и кроссоверов. Все этапы сопровождаются рекомендациями по значению параметров в зависимости от типа акустики (компонентная, коаксиальная), расположения динамиков и формата аудиосистемы (2.1, 3-полосная фронтальная и т.д.).
Рассматриваются нюансы установки фильтров HPF и LPF, выравнивание уровня сигнала по каналам, создание пользовательских пресетов и использование встроенного RTA-анализатора. Особое внимание уделено настройке временных задержек вручную – с учетом расстояния до слушателя и скорости звука. Это позволяет добиться сфокусированной звуковой сцены без необходимости в дополнительном оборудовании.
Материал подходит как для самостоятельной настройки, так и для контроля качества услуг в установочных центрах. Каждый шаг описан с акцентом на практическое применение, без лишней теории и дублирования информации из инструкций. Конечная цель – добиться максимального качества звучания в рамках доступного функционала процессора Kenwood.
Подключение магнитолы Kenwood к акустической системе автомобиля
Перед началом подключения убедитесь, что питание автомобиля отключено. Используйте адаптер ISO или оригинальный переходник Kenwood для минимизации риска повреждения проводки. Подключение напрямую к штатной проводке без схемы недопустимо.

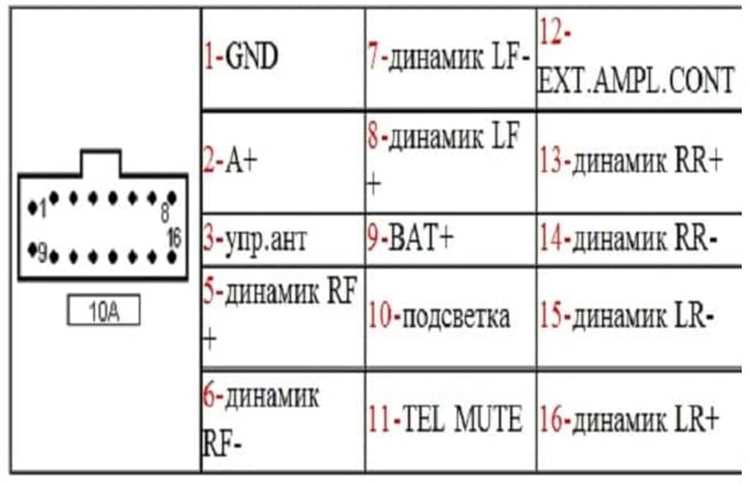

Выходы на динамики обозначены на корпусе магнитолы или в инструкции. Стандартная цветовая маркировка: белый – передний левый, серый – передний правый, зеленый – задний левый, фиолетовый – задний правый. Полярность важна: провод с полосой – минус, без – плюс. Перепутанная полярность приводит к фазовым искажениям.
Если установлены усилители, подключение производится через линейные выходы RCA. Для фронтальных и тыловых каналов используйте кабели с маркировкой Front Out и Rear Out. Сабвуфер – через Sub Out. Настройка уровня сигнала осуществляется в меню магнитолы в разделе Audio Settings → Preout Level.
Не используйте клеммы «на скрутку». Применяйте пайку или качественные клеммные соединения. Обязательно заизолируйте оголённые участки термоусадкой или изолентой. Избегайте пересечений силовых и аудиопроводов – это источник помех.
При наличии активных кроссоверов настройка фильтров на выходах головного устройства отключается. В ином случае воспользуйтесь встроенными возможностями магнитолы: High Pass Filter для фронта, Low Pass Filter для сабвуфера. Оптимальная частота среза: 80 Гц.
После подключения выполните тест: включите магнитолу, проверьте каждый динамик на чистоту звучания и отсутствие шума. В случае искажений проверьте соединения и корректность фазировки.
Вход в режим расширенной настройки процессора
Для активации расширенного режима настройки процессора в магнитоле Kenwood необходимо удерживать кнопку «MENU» на главной панели в течение 2–3 секунд до появления сервисного меню. Используйте регулятор громкости для навигации и подтвердите вход нажатием на него. Найдите пункт «Audio Setup» или «Detailed Setup» – название зависит от модели.
Перейдите к разделу «DSP Settings» или «Pro Setup». В некоторых моделях требуется активация через подпункт «Advanced» или «Expert». После выбора система может запросить подтверждение входа, нажмите «YES» или «ENTER» для продолжения.
Если пункт меню недоступен, убедитесь, что источник сигнала активен (например, USB или Bluetooth), поскольку в режиме «Standby» настройки могут быть ограничены. Также убедитесь, что активирован режим «Pro Mode» в разделе «Initial Setup». Для этого выключите магнитолу, затем зажмите кнопку «SRC» и, удерживая её, нажмите «Reset» с помощью тонкого предмета. После запуска выберите «Pro Mode: ON».
Доступ к параметрам временной коррекции, эквалайзера, кроссовера и уровня каналов появится только после выполнения вышеуказанных шагов. Для корректной работы всех функций предварительно отключите автоматические звуковые улучшения (например, «Bass Boost», «Loudness» и «EQ Presets»).

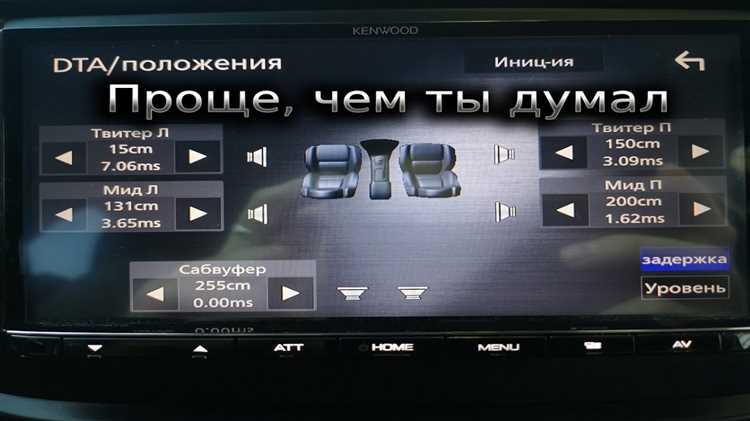

Настройка временных задержек для выравнивания звуковой сцены
Временные задержки (Time Alignment) необходимы для компенсации разницы расстояний от слушателя до каждой акустической системы. Цель – добиться синхронного прихода звуковых волн к точке прослушивания, чаще всего к водительскому сиденью.
- Измерьте расстояние от центра головной части каждого динамика до уровня головы водителя. Используйте рулетку, точность до сантиметра имеет значение.
- Зафиксируйте значения для каждого канала: фронт левый, фронт правый, тыл левый, тыл правый, сабвуфер (если установлен). Например:
- Фронт левый – 65 см
- Фронт правый – 95 см
- Сабвуфер – 120 см
- Войдите в меню Time Alignment на магнитоле Kenwood. Выберите ручной режим (Manual).
- Установите задержки, исходя из самого удалённого динамика. Для расчёта используйте формулу: (Dмакс — Dтекущий) ÷ 34,3, где 34,3 – скорость звука в см/мс.
- Фронт левый: (120 — 65) ÷ 34,3 ≈ 1,60 мс
- Фронт правый: (120 — 95) ÷ 34,3 ≈ 0,73 мс
- Сабвуфер: 0 мс (базовое значение)
- Установите рассчитанные значения для каждого канала. На большинстве моделей Kenwood задержки выставляются с шагом 0,1 мс.
- После ввода проверьте сцену на тестовом треке: вокал должен локализоваться строго по центру, ударные – без размытия.
- При необходимости скорректируйте значения вручную, ориентируясь на реальное восприятие сцены в салоне.
Точная настройка временных задержек критична для построения сцены и устранения фазовых сдвигов. При наличии пассажира на переднем сиденье рекомендуется создавать пользовательский пресет с компенсацией под обоих слушателей.
Ручная настройка кроссоверов для каждого канала
Для точной настройки звука в процессорной магнитоле Kenwood необходимо задать индивидуальные параметры фильтров для каждого канала. Это позволяет разделить частотный диапазон между компонентами системы без перекрытий и провалов.
- Перейдите в раздел «X’over» в меню аудионастроек.
- Выберите нужный канал: Front L/R, Rear L/R, Subwoofer, Midrange, Tweeter (в зависимости от конфигурации системы).
Настройка высокочастотных фильтров (HPF):
- Для мидбасов: установите частоту HPF в диапазоне 60–80 Гц, крутизну среза – 12 дБ/окт или 18 дБ/окт, чтобы исключить суббасовую нагрузку.
- Для среднечастотников: начальная точка HPF – 250–400 Гц, крутизна – 12 дБ/окт, для чистого перехода от мидбасов.
- Для твитеров: частота HPF – от 2.5 до 3.5 кГц, крутизна – минимум 18 дБ/окт для защиты от перегрузки.
Настройка низкочастотных фильтров (LPF):
- Для мидбасов: LPF на уровне 250–350 Гц, крутизна – 12 дБ/окт, чтобы избежать наложения с ВЧ-составляющей.
- Для среднечастотников: LPF в районе 3.5–5 кГц, крутизна – 12–18 дБ/окт, в зависимости от характеристик твитера.
- Для сабвуфера: LPF – 63–80 Гц, крутизна – 18–24 дБ/окт для жесткой отсечки и фокусировки на низах.
Убедитесь, что границы частот между компонентами не перекрываются и не создают «дырок». Используйте функцию фазовой корректировки, если звуковая сцена теряет фокус. После установки параметров прослушайте каждый канал по отдельности, затем в составе всей системы.
Корректировка уровней сигнала по каналам
Для начала отключите все эквалайзеры, временные задержки и кроссоверы – уровни необходимо выставлять на «чистом» сигнале. Войдите в раздел аудионастроек магнитолы и выберите меню «Level Control» или «Channel Level» в зависимости от модели.
Подайте тестовый сигнал 1 кГц с -5 дБ уровня с внешнего источника или используйте встроенный генератор, если он предусмотрен. Установите основную громкость магнитолы на 75–80% от максимальной, чтобы избежать клиппинга при дальнейших настройках.
Начинайте с фронтальных каналов. Включите только их, остальные временно отключите. С помощью мультиметра с функцией True RMS или измерительного микрофона контролируйте выходное напряжение или SPL на каждом из каналов. Цель – добиться одинаковых значений для левого и правого фронтов.
Перейдите к тыловым каналам. Повторите процедуру, добиваясь согласования с фронтом по уровню. Разница между передом и задом не должна превышать 1–1.5 дБ, если не требуется иная сцена.
Сабвуфер настраивается отдельно. Подайте сигнал 50 Гц с тем же уровнем и добейтесь равномерного выхода относительно фронтов, ориентируясь на субъективный баланс и замеры. Обычно уровень сабвуфера выставляется на 3–6 дБ выше фронтов, но зависит от акустики и кузова.
По завершении включите все каналы и проверьте общий баланс. При необходимости сделайте минимальные правки, не превышающие ±1 дБ. Это обеспечит стабильную и контролируемую звуковую сцену без перекосов.
Использование параметрического эквалайзера для точечной настройки звука
Параметрический эквалайзер в процессорной магнитоле Kenwood позволяет точно настроить звучание аудиосистемы, компенсируя недостатки акустики автомобиля. Основная особенность – возможность регулировки частот в узких диапазонах. Это позволяет исправить отдельные проблемы с звуком без влияния на остальные частоты.
Для настройки параметрического эквалайзера следует учитывать несколько ключевых аспектов:
1. Выбор частот для корректировки. Обычно диапазон частот эквалайзера варьируется от 20 Гц до 20 кГц. Важно понимать, какие частоты влияют на восприятие басов, середины и высоких частот. Например, низкие частоты (20-100 Гц) отвечают за басы, в то время как средние (200 Гц-2 кГц) влияют на вокал и инструментальные детали.
2. Регулировка полосы частот. Параметрический эквалайзер позволяет задавать ширину коррекции, что позволяет точно настроить только те частоты, которые вызывают проблемы. Например, если низкие частоты создают гудение или мутный звук, можно сузить полосу коррекции, чтобы воздействовать лишь на проблемные частоты, не влияя на другие части звукового спектра.
3. Использование фильтров. В эквалайзере могут быть доступны фильтры с различной характеристикой (например, высоко- и низкочастотные фильтры). Эти фильтры позволяют удалять нежелательные частоты вне заданного диапазона. Например, для устранения искажений на высоких частотах можно применить фильтр, обрезающий частоты выше 18 кГц.
4. Тональная балансировка. При настройке эквалайзера важно добиться баланса между всеми частями спектра звука. Излишне усиленные низкие частоты могут затмить середину, а перенасыщенные высокие частоты – звучание басов. Для этого стоит постепенно повышать или понижать уровни на различных полосах, проверяя результат на слух в реальных условиях.
5. Прослушивание и корректировка. Настроив эквалайзер, следует протестировать звучание в различных условиях: при разных уровнях громкости и типах музыки. Хорошо настроенная система должна одинаково качественно воспроизводить различные жанры, от классической музыки до рок-композиций.
Правильная настройка параметрического эквалайзера позволяет добиться четкости, выразительности и динамики звука, улучшив общую звуковую картину. Эта настройка потребует времени и внимательности, но результаты оправдают все усилия.
Сохранение пользовательских пресетов и конфигураций
Процесс сохранения пресетов и конфигураций в процессорной магнитоле Kenwood позволяет быстро вернуться к предпочтительным настройкам, не тратя время на их повторную настройку. Для этого необходимо использовать функции сохранения настроек, доступные в меню устройства.
Чтобы сохранить пресет, откройте меню настройки эквалайзера или других звуковых параметров, затем выберите нужные значения для каждой категории, такие как частотные диапазоны, баланс и громкость. После завершения настроек, перейдите в раздел «Сохранить» и выберите слот для хранения пресета. Каждый слот обычно обозначен как Preset 1, Preset 2 и т.д. Система позволяет сохранить до 8 различных пресетов, что даёт возможность адаптировать настройки под различные музыкальные жанры или типы дорожных условий.
Для сохранения всей конфигурации устройства, включая звуковые и системные настройки, воспользуйтесь функцией «Сохранить конфигурацию» в главном меню. Это сохранит все параметры устройства в отдельный файл. В случае сбоя или восстановления настроек по умолчанию, можно будет легко восстановить последнюю конфигурацию. Файл конфигурации можно сохранить на внешнем носителе или в памяти магнитолы, в зависимости от модели.
Для загрузки сохранённой конфигурации просто выберите нужный файл в разделе «Загрузить конфигурацию». Учтите, что при загрузке файла настройки устройства вернутся к сохранённым значениям, что может затронуть не только звук, но и другие параметры, такие как настройки подключения и яркость экрана.
Регулярное сохранение пресетов и конфигураций поможет избежать потери настроек при обновлениях или сбоях системы, а также ускорит процесс настройки устройства после его перезагрузки или подключения к новому автомобилю.
Сброс настроек процессора к заводским параметрам
Для возврата процессорной магнитолы Kenwood к заводским параметрам необходимо выполнить несколько простых шагов. Этот процесс поможет устранить программные сбои, вернуть стандартные настройки и решить возможные проблемы с функциональностью устройства.
1. Включите магнитолу и убедитесь, что она находится в режиме работы (не в выключенном состоянии).
2. Найдите кнопку «Reset» на лицевой панели устройства. Если кнопка не выделена, она может быть скрыта в небольшом отверстии. В этом случае используйте тонкий предмет, например, скрепку или зубочистку.
3. Вставьте скрепку или другой предмет в отверстие и аккуратно нажмите кнопку «Reset». Удерживайте кнопку нажатой в течение 5-10 секунд.
4. После выполнения сброса устройство автоматически перезагрузится. На экране появится сообщение о восстановлении заводских настроек.
5. После перезагрузки процессор магнитолы Kenwood будет сброшен до первоначальных параметров, что позволит вам начать настройку устройства с чистого листа.
Важно: все персонализированные настройки и сохраненные данные, такие как радио станции, настройки эквалайзера и пользовательские предпочтения, будут удалены. Если нужно сохранить данные, сделайте резервное копирование до выполнения сброса.
Для полного восстановления устройства в случае серьезных неисправностей или ошибок можно также использовать дополнительные методы сброса через меню настроек, доступные в разделе «Системные настройки».
Вопрос-ответ:
Как настроить процессорную магнитолу Kenwood для первого использования?
Для первого включения магнитолы Kenwood необходимо подключить её к автомобилю, после чего на экране появится начальная настройка. В меню выбора языка выберите русский. Затем следуйте подсказкам на экране для настройки времени, даты и предпочтений звука. После этого можно приступить к настройке источников звука и подключению Bluetooth для использования с мобильными устройствами.
Как настроить звуковые параметры на магнитоле Kenwood?
Для настройки звука на магнитоле Kenwood нужно зайти в меню «Звук» или «Audio». Здесь можно настроить баланс, фейдер, уровни басов и высоких частот. Также можно активировать различные эквалайзеры, чтобы настроить звук под личные предпочтения. Для более точной настройки можно вручную отрегулировать параметры, такие как громкость сабвуфера или выбрать один из предустановленных звуковых режимов, например, «Рок» или «Поп».
Как подключить Bluetooth на магнитоле Kenwood и синхронизировать её с телефоном?
Для подключения Bluetooth на магнитоле Kenwood необходимо зайти в меню Bluetooth на экране магнитолы и включить функцию сопряжения. Затем на мобильном устройстве активируйте Bluetooth и выберите магнитолу из списка доступных устройств. После успешного соединения вы сможете слушать музыку и принимать звонки прямо через магнитолу.
Как обновить прошивку на процессорной магнитоле Kenwood?
Для обновления прошивки магнитолы Kenwood сначала скачайте актуальную версию прошивки с официального сайта производителя, выбрав вашу модель устройства. Затем скопируйте файл на USB-накопитель и подключите его к магнитоле. Перейдите в меню обновления в настройках устройства и следуйте инструкциям на экране. Процесс обновления займет несколько минут, после чего устройство перезагрузится с новой прошивкой.
