Как подключить бк0010 к ibm pc схема

Подключение микрокомпьютера БК0010 к IBM PC требует точного согласования уровней сигнала и понимания различий в архитектуре обоих устройств. БК0010 использует процессор К1801ВМ1 с нестандартной для IBM PC логикой обмена, поэтому прямое соединение без согласующих схем может привести к повреждению портов или нестабильной работе.

Для передачи данных между БК и ПК рекомендуется использовать COM-порт IBM PC и порт НГМ (нагрузочный генератор модуляций) БК0010. Напрямую их соединять нельзя: уровни RS-232 несовместимы с ТТЛ-логикой БК. Необходим преобразователь уровня, например на базе MAX232 или аналогичной микросхемы, обеспечивающий буферизацию и защиту.

Перед подключением следует убедиться в наличии на БК0010 расширенной ПЗУ-прошивки с поддержкой загрузки через последовательный порт. Если такой поддержки нет, потребуется прошивка модифицированного ПЗУ или использование сторонних загрузчиков, например «Моника» или «БУТ». На стороне IBM PC потребуется терминальная программа, совместимая с 8N1 и скоростью 9600 бод.

Выбор интерфейса связи между БК0010 и IBM PC

При выборе интерфейса необходимо учитывать уровни логических сигналов: RS-232 использует напряжения ±12 В, тогда как БК0010 – TTL-уровни 0/5 В. Для согласования требуется уровень преобразователь, например, MAX232 с соответствующей обвязкой. Применение готовых модулей на базе этой микросхемы минимизирует количество внешних компонентов и упрощает разводку.

Альтернативный вариант – подключение через параллельный порт IBM PC (LPT), особенно в случае передачи больших объёмов данных. Однако такой способ требует более сложной логики управления с обеих сторон, а также реализации протокола синхронизации.

USB-адаптеры использовать нецелесообразно, поскольку драйверы современных ОС не обеспечивают прямой доступ к портам без дополнительного программного обеспечения. Кроме того, уровень абстракции USB затрудняет реализацию простого обмена с БК0010.

На практике, наиболее надёжным и легко реализуемым остаётся вариант с использованием RS-232 и преобразователя уровней. Такой подход проверен временем и обеспечивает устойчивую передачу данных при скорости до 9600 бод без значительных искажений.

Необходимые кабели и переходники для подключения

Переходник DB25–DB9: требуется, если на компьютере отсутствует DB25-порт. Убедитесь, что переходник соответствует стандарту RS-232 и поддерживает линии RX, TX и GND. Неправильная распайка приведёт к отсутствию связи.

Null-modem адаптер: если соединение происходит напрямую, без использования модемов. Адаптер меняет местами линии приёма и передачи. Для БК0010 чаще всего используется программная эмуляция, но при наличии аппаратного интерфейса – обязательный компонент.

Кабель питания для внешнего интерфейсного модуля: если используется внешний адаптер или модуль сопряжения, он требует отдельного питания (обычно 5В или 12В через стандартный штекер 5.5×2.1 мм). Проверьте полярность перед подключением.

Провод «земля–земля»: обязательное соединение корпусов обоих устройств. Отсутствие общего GND может привести к нестабильной работе или повреждению портов.

Логический уровневый преобразователь: БК0010 работает с уровнями TTL (0–5В), а RS-232 использует ±12В. Используйте готовые модули MAX232 или самодельные схемы на транзисторах. Без преобразователя подключение напрямую приведёт к выходу из строя интерфейса.

Распиновка разъёмов БК0010 и соответствие контактам IBM PC

Для организации обмена данными между БК0010 и IBM PC необходимо правильно соединить разъёмы интерфейса. У БК0010 используется разъём типа ППШ10-90, который располагается на задней панели. Наиболее часто используется соединение по последовательному интерфейсу RS-232 через контроллер КР580ВВ55.

Ниже приведено соответствие контактов разъёма БК0010 и стандартного COM-порта DB9 на IBM PC:

Важно учитывать, что уровни сигналов RS-232 и ТТЛ несовместимы напрямую. Требуется использование преобразователя уровней, например, на базе микросхемы MAX232. Без него возможен выход из строя портов обоих устройств.

Линии управления, такие как RTS и CTS, БК0010 не поддерживает, поэтому при подключении к современным COM-портам следует отключить аппаратный контроль потока в программной конфигурации порта на стороне IBM PC.

Рекомендуется использовать экранированный кабель длиной не более 1,5 метров для минимизации помех при передаче данных. Все соединения должны быть выполнены пайкой или надёжными разъёмами, исключающими шатание контактов.

Подключение через COM-порт: пошаговая инструкция

1. Используйте стандартный интерфейс RS-232. На стороне БК0010 потребуется переходник с разъёма КРПП или ППИ на DB9 или DB25, в зависимости от конфигурации вашего IBM PC. Чаще всего применяется DB9.

2. Соберите нуль-модемный кабель. Обязательные соединения:

   • 2 (RX) ↔ 3 (TX)
   • 3 (TX) ↔ 2 (RX)
   • 5 (GND) ↔ 5 (GND)
   • 7 ↔ 8 (или перемычка RTS↔CTS на обоих концах)

   Контакты нумеруются по стандарту DB9. Убедитесь в правильности пайки, особенно для двусторонней передачи данных.

3. Установите скорость передачи. БК0010 чаще всего использует 9600 бод, 8 бит данных, без чётности, 1 стоп-бит (8N1). Эти же параметры установите в терминальной программе на IBM PC (например, HyperTerminal или PuTTY).

4. Подключите питание обоих устройств. Сначала включайте IBM PC, затем БК0010. Некоторые прошивки БК начинают обмен сразу после подачи питания.

5. Запустите терминальную программу на IBM PC. Убедитесь, что выбран правильный COM-порт и параметры совпадают. Проверьте наличие отклика при нажатии клавиш. Если ничего не происходит, проверьте кабель и настройки порта.

6. Для теста передачи можно использовать загрузку простого бинарного файла с IBM PC на БК0010 с помощью XMODEM. На стороне БК запустите приём, затем начните передачу на ПК. При успешной настройке данные будут загружены корректно.

Настройка параметров передачи данных на стороне IBM PC

Для корректного обмена данными между IBM PC и БК0010 через COM-порт требуется точная настройка параметров UART. Используется асинхронный режим передачи, стандартно – 8 бит данных, без контроля чётности, 1 стоп-бит.

Скорость передачи должна соответствовать конфигурации на стороне БК0010. Наиболее стабильной считается скорость 9600 бод. Изменение этого параметра требует ручной настройки и на IBM PC, и на БК0010, иначе связь будет невозможна.

На IBM PC параметры порта задаются через стандартные средства MS-DOS или программно. В MS-DOS можно использовать команду MODE COM1:9600,N,8,1, где:

COM1: имя последовательного порта,

9600 – скорость в бодах,

N – отсутствие контроля чётности,

8 – число бит данных,

1 – число стоп-битов.

Для DOS-программ, использующих прямой доступ к UART, необходимо настроить регистры 8250/16450. Базовый адрес COM1 – 0x3F8. Байт LCR (Line Control Register) должен быть установлен в значение 0x03 (8 бит, 1 стоп-бит, без чётности). Делитель частоты задаётся через регистры DLL и DLM. Для 9600 бод при частоте 1.8432 МГц значение делителя – 12 (0x0C).

Важно отключить аппаратный контроль потока (RTS/CTS), если он не поддерживается на стороне БК0010. Это делается программно или через перемычки в интерфейсном адаптере.

Рекомендуется использовать терминальную программу, такую как Telix или Procomm, с возможностью точной настройки порта. Для диагностики связи удобно применять контроль отображения всех передаваемых и принимаемых символов в шестнадцатеричном виде.

Программное обеспечение для обмена данными с БК0010

Один из вариантов – использование программы «BKMonitor». Это приложение разработано для взаимодействия с БК0010 и предоставляет возможность настройки параметров устройства, а также мониторинга его работы в реальном времени. «BKMonitor» поддерживает как режимы чтения, так и записи данных, что важно для изменения настроек блока и анализа показаний.

Программа имеет простой интерфейс, который позволяет пользователю с минимальными техническими знаниями выполнять базовые операции. Важно, что «BKMonitor» корректно работает только с определёнными версиями драйверов для COM-порта, поэтому перед использованием важно убедиться в их актуальности.

Другой вариант – использование более универсального ПО, например, HyperTerminal для Windows или PuTTY. Эти программы позволяют настроить прямую связь с БК0010 через последовательный порт, обеспечивая доступ к данным устройства для дальнейшего анализа и обработки. Настройка таких программ требует корректной настройки параметров порта (скорость передачи, количество бит данных, проверка четности и стоп-биты), которые должны соответствовать спецификациям БК0010.

Для автоматизации процессов и более глубокой интеграции с другими системами, разработчики могут использовать скриптовые языки, такие как Python или AutoHotkey. Создание собственных скриптов позволяет гибко настроить обмен данными, например, для сбора статистики или анализа работы блока в режиме реального времени. В таком случае важно предусмотреть обработку ошибок и некорректных данных, чтобы не допустить сбоя в работе системы.

Для более сложных задач может быть использовано ПО с открытым исходным кодом, которое поддерживает расширенные функции управления и анализа, например, программа на базе Linux с использованием библиотеки libserial. Такое ПО предоставляет возможность глубокой кастомизации и создания уникальных интерфейсов для взаимодействия с БК0010, что подходит для специалистов с высокой квалификацией.

Независимо от выбора программного обеспечения, важно тщательно проверять совместимость с версией БК0010 и периодически обновлять ПО для поддержания стабильности обмена данными и повышения безопасности системы.

Диагностика и устранение проблем при соединении

При подключении БК0010 к компьютеру IBM PC могут возникать различные проблемы, связанные с аппаратными и программными ошибками. Прежде чем приступать к устранению неполадок, убедитесь, что все компоненты системы подключены правильно и находятся в исправном состоянии.

Первым шагом является проверка физического соединения. Убедитесь, что кабель между БК0010 и компьютером надежно подключен, контакты чистые, а разъемы не повреждены. Для устранения возможных проблем с кабелем используйте только проверенные и совместимые провода. Если кабель поврежден, замените его на новый, соответствующий спецификациям устройства.

Если соединение установлено правильно, но система не распознает устройство, необходимо проверить настройки порта COM, к которому подключен БК0010. Для этого откройте настройки BIOS или системы и убедитесь, что правильный порт выбран для работы с БК0010. Порты COM1 и COM2 являются стандартными для таких подключений, однако, в некоторых случаях могут быть задействованы другие порты. Также проверьте настройки скорости передачи данных (9600, 19200 или 38400 бод), чтобы они соответствовали параметрам БК0010.

Если на компьютере установлена ОС Windows, откройте «Диспетчер устройств» и убедитесь, что драйверы для COM-порта установлены и работают корректно. При необходимости обновите или переустановите драйвера для вашего порта. Проблемы с драйверами могут привести к сбоям в коммуникации между БК0010 и ПК.

Если устройство подключается, но не функционирует должным образом, проверьте настройку программного обеспечения для работы с БК0010. Убедитесь, что программа правильно настроена на использование порта, к которому подключен прибор. Проверьте также параметры передачи данных, такие как паритет, количество стоп-битов и т.д. Несоответствие этих параметров может привести к некорректной передаче данных.

Не исключайте возможные аппаратные неисправности самого БК0010. Если проблема не решается через настройки порта или программное обеспечение, попробуйте подключить устройство к другому компьютеру или используйте другой интерфейсный кабель. Если устройство работает с другим компьютером, это может указывать на проблемы в конфигурации вашей системы.

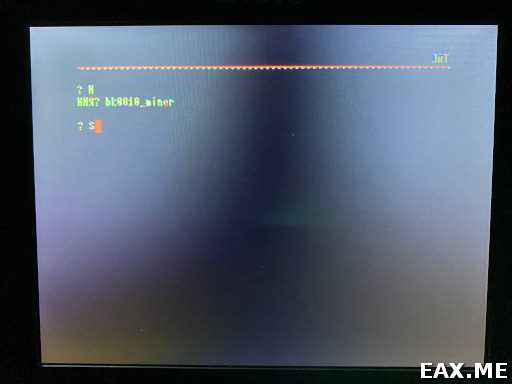

Передача файлов и команд между БК0010 и IBM PC

Основные шаги для организации передачи данных:

• Подключение: Для использования порта RS-232 на IBM PC потребуется кабель с разъёмами DB9 или DB25 в зависимости от конфигурации компьютера. На БК0010 также используется соответствующий разъём для подключения через последовательный порт.
• Настройка протокола: Для успешной передачи файлов и команд важно правильно настроить параметры порта: скорость передачи данных, биты данных, биты чётности и стоп-биты. Стандартные настройки: 9600 бод, 8 бит данных, без чётности, 1 стоп-бит.
• Использование программного обеспечения: Для организации обмена можно использовать программу, такую как XMODEM или Kermit, поддерживающую оба устройства. Для БК0010 потребуется специализированная версия программы, например, «БК-Комп», которая поддерживает передачу данных по порту RS-232.
• Передача файлов: После настройки подключения можно передавать файлы с IBM PC на БК0010 и наоборот. Для этого достаточно выбрать файл на одном устройстве и использовать команду передачи через выбранную программу. Важно следить за завершением передачи, чтобы избежать ошибок данных.
• Передача команд: Передача команд осуществляется через специализированные терминальные программы, которые позволяют вводить команды на одном устройстве и передавать их на другое. Это может быть полезно для удалённого управления или диагностики системы.

Рекомендуется всегда проверять целостность переданных данных с использованием контрольных сумм, чтобы избежать ошибок при обмене. Также стоит следить за стабильностью соединения, поскольку даже небольшие помехи могут привести к сбоям в процессе передачи.
