Подключение колонок к музыкальному центру Kenwood

Как подключить колонки к музыкальному центру kenwood

Как подключить колонки к музыкальному центру kenwood

Музыкальные центры Kenwood, особенно модели серий X-SG, RXD и UD, поддерживают подключение пассивных акустических систем через стандартные винтовые или пружинные клеммы. Перед подключением важно учитывать сопротивление колонок – большинство моделей рассчитаны на нагрузку 6 или 8 Ом. Несоответствие сопротивления может привести к искажению звука или повреждению выходных каскадов усилителя.

К каждому выходу левого и правого каналов необходимо подключать по одной колонке, соблюдая полярность: красный или белый провод – к положительной клемме (+), черный – к отрицательной (). Нарушение фазировки снижает качество стереоэффекта. Если провода не маркированы, можно использовать мультиметр в режиме «прозвонки» для определения полярности – при кратковременной подаче тока динамик должен двигаться вперёд, а не втягиваться внутрь.

Сечение акустического кабеля зависит от расстояния между центром и колонками. Для длины до 5 метров подойдет провод сечением 0.75 мм², но при удалении более 7 метров лучше использовать кабель не тоньше 1.5 мм². Это предотвратит потери сигнала и перегрев проводников. Изоляция должна быть целой, без повреждений, особенно в местах изгибов.

Некоторые модели Kenwood оснащены дополнительными разъемами для подключения сабвуфера или тыловых колонок. В этом случае подключение производится через линейные выходы RCA, и потребуется активная акустика с собственным усилителем. Пассивные колонки напрямую к этим выходам подключать нельзя.

Определение типа разъёмов на музыкальном центре Kenwood

Перед подключением акустики необходимо точно определить тип выходных разъёмов на задней панели музыкального центра Kenwood. Устройства этой марки оснащаются различными типами коннекторов в зависимости от модели и года выпуска.

Наиболее распространённые типы выходных разъёмов:

Тип разъёма Описание Совместимые кабели
Клеммы типа «защелка» (spring clip) Чёрные и красные гнёзда с пружинным механизмом, прижимают оголённый провод диаметром до 2 мм. Медный акустический кабель без разъёмов, обычно сечением 1,5–2,5 мм²
Клеммы под бананы (banana plug) Круглые отверстия диаметром 4 мм, часто совмещены с винтовыми зажимами. Банановые штекеры или оголённый кабель, вставляемый в боковые зажимы
Прprietary (специфический разъём Kenwood) Фирменные многоконтактные коннекторы, встречаются в компактных моделях и мини-системах. Оригинальные кабели Kenwood с маркировкой, адаптеры недоступны

Чтобы определить тип, осмотрите заднюю панель: если имеются подписи типа «SPEAKER R» и «SPEAKER L», это обычные акустические выходы. При наличии маркировки вроде «System Control» – это интерфейс управления, не используемый для подключения колонок. В случае разъёмов нестандартной формы стоит обратиться к сервис-мануалу или задней наклейке, где указаны спецификации модели.

Использование неподходящего кабеля может привести к слабому контакту, искажению звука или повреждению усилителя. Рекомендуется использовать заводские кабели или совместимые по типу и сечению. Подключение всегда выполняется при выключенном питании устройства.

Выбор совместимых акустических систем для подключения

Выбор совместимых акустических систем для подключения

Для корректной работы музыкального центра Kenwood необходимо учитывать технические параметры акустических систем. Неподходящие характеристики могут привести к искажению звука или выходу из строя усилителя.

  • Импеданс: большинство моделей Kenwood рассчитаны на нагрузку 6–8 Ом. Подключение колонок с сопротивлением ниже может вызвать перегрузку усилителя.
  • Мощность: выбирайте колонки с номинальной мощностью, не превышающей выходную мощность усилителя более чем на 30%. Например, при мощности выхода 100 Вт на канал – акустика должна быть в диапазоне 80–130 Вт.
  • Чувствительность: значение 88–92 дБ обеспечит достаточную громкость при умеренной нагрузке на усилитель.
  • Тип акустики: для домашнего использования подойдут двухполосные или трехполосные системы с фазоинвертором. Лучше избегать профессиональных пассивных колонок с низким импедансом.
  • Разъёмы: музыкальные центры Kenwood, как правило, используют винтовые или пружинные клеммы. Убедитесь, что сечение кабеля и тип разъёмов колонок соответствуют этим клеммам.

Не рекомендуется подключать сразу несколько колонок к одному выходу без расчёта итогового импеданса. Для параллельного или последовательного соединения требуется точное понимание схемы подключения и допустимых нагрузок усилителя.

Подключение колонок с использованием стандартных акустических проводов

Подключение колонок с использованием стандартных акустических проводов

Для подключения колонок к музыкальному центру Kenwood подходят двухжильные медные провода сечением от 1,5 до 2,5 мм². Оптимальная длина кабеля – до 5 метров при сопротивлении колонок 6–8 Ом. При большей длине целесообразно увеличить сечение до 4 мм², чтобы избежать потерь сигнала.

Перед подключением необходимо зачистить изоляцию на концах провода на 8–10 мм. Важно не повредить жилы, чтобы не нарушить контакт. Полярность соблюдается строго: красная клемма на центре – к красной полосе на кабеле или маркированной жиле, черная – к не маркированной. Несоблюдение полярности приведет к фазовому сдвигу и ухудшению звучания.

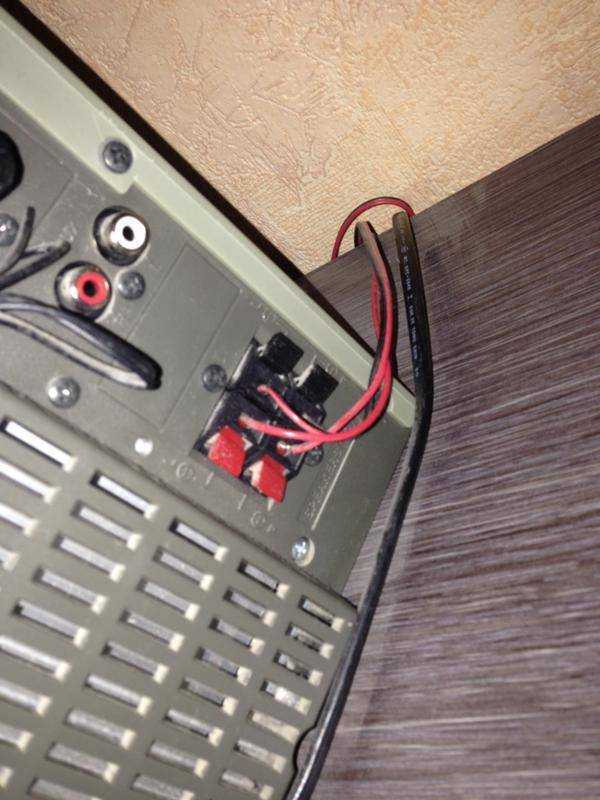

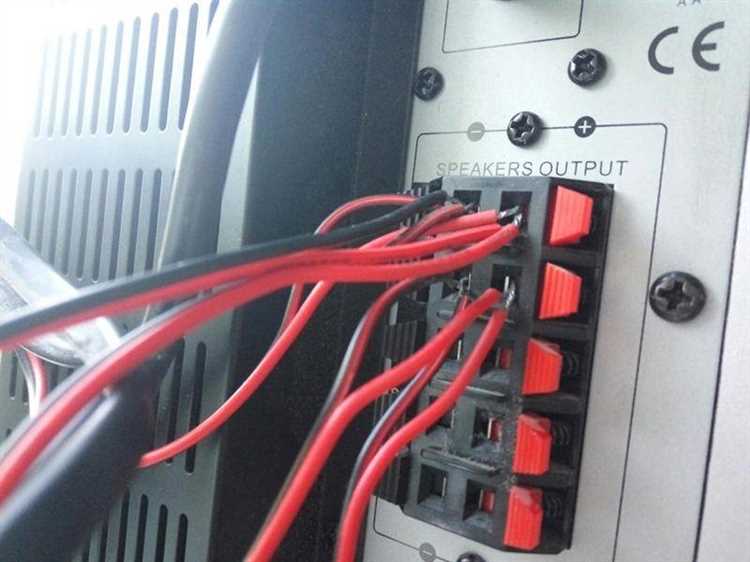

Акустические выходы на центрах Kenwood чаще всего представляют собой зажимные клеммы. Провода вставляются в отверстия при нажатии на фиксатор и удерживаются при его отпускании. Контакт должен быть плотным, без оголённых участков вне клемм. Исключены скрутки, пайка не требуется.

Рекомендуется избегать прокладки кабелей рядом с силовыми проводами и источниками электромагнитных помех. При наличии посторонних шумов в колонках кабель следует заменить на экранированный либо изменить его прокладку.

Использование переходников при несовместимости разъёмов

Использование переходников при несовместимости разъёмов

Если акустические системы и музыкальный центр Kenwood имеют разные типы разъёмов, требуется переходник, соответствующий конкретным параметрам подключения. Важно учитывать тип сигнала (низкоуровневый или высокоуровневый), импеданс и полярность контактов.

  • Для подключения колонок с винтовыми клеммами к Kenwood с разъёмами DIN используется переходник DIN – «голые провода». При этом соблюдается цветовая маркировка: красный – правый канал, белый или чёрный – левый.
  • Если колонки оснащены разъёмами типа банан, а на музыкальном центре – пружинные зажимы, применяются адаптеры «банан – оголённый провод». Важно использовать кабель сечением не менее 1.5 мм² для предотвращения потерь мощности.
  • При наличии у Kenwood разъёма RCA (тюльпан), а у колонок – только акустические входы, необходим активный переходник с встроенным усилителем, преобразующий линейный сигнал в усиленный.
  • В случае нестандартных 4-контактных фирменных разъёмов (например, у старых моделей Kenwood), можно использовать самодельные переходники, подключая контакты по схемам, указанным в сервис-мануале конкретной модели.

Перед использованием переходника рекомендуется прозвонка мультиметром, чтобы исключить короткое замыкание и правильно определить полярность. Недопустимо соединение выходов усилителя с неподходящим сопротивлением нагрузки – это приведёт к перегреву и выходу из строя выходного каскада.

Категорически не рекомендуется применять аудиопереходники из маркетплейсов без указания технических характеристик. Используйте сертифицированные адаптеры с паспортом изделия и допустимой мощностью не ниже 50 Вт на канал.

Настройка импеданса и соответствие мощности колонок и центра

Настройка импеданса и соответствие мощности колонок и центра

Музыкальные центры Kenwood рассчитаны на подключение акустических систем с сопротивлением 6–8 Ом. Подключение колонок с импедансом ниже 6 Ом может привести к перегреву усилителя и активации защиты. Перед подключением проверь маркировку на задней панели колонок или в документации.

Если номинальное сопротивление колонок отличается от рекомендуемого, использовать их можно только через внешний согласующий трансформатор или с контролем громкости на низком уровне. Подключение двух колонок параллельно снижает общий импеданс. Например, две колонки по 8 Ом при параллельном подключении дадут 4 Ома, что недопустимо для большинства моделей Kenwood.

Мощность колонок должна быть не ниже выходной мощности центра, но и не существенно выше. Если центр выдает 50 Вт на канал, рекомендуется использовать колонки с номинальной мощностью 50–100 Вт. Использование слабых колонок приводит к их перегрузке, а слишком мощные не раскроют свой потенциал и могут снизить общую чувствительность системы.

При подключении важно учитывать не пиковую, а номинальную мощность. Например, колонка с пиковым значением 120 Вт и номинальной мощностью 60 Вт будет соответствовать центру на 50–60 Вт. Несоответствие этих параметров снижает качество звука и долговечность оборудования.

При сомнениях используйте мультиметр для измерения сопротивления катушки динамика, но помните: оно будет ниже заявленного импеданса. Например, измеренное значение 5,2 Ом соответствует колонке на 6 Ом. Точное соответствие параметров гарантирует стабильную работу системы и минимизирует искажения.

Проверка фазировки при подключении стереопары

Для проверки фазировки подключите колонки к усилителю, соблюдая стандартное подключение: красный терминал к положительному контакту, черный – к отрицательному. Далее проверьте, правильно ли установлены провода на обеих колонках.

Метод с использованием батарейки: возьмите небольшую батарейку (например, 1,5 В), подключите её к проводам одной колонки. Если при подключении колонки диффузор движется наружу, то провод, подключенный к положительному контакту, соответствует положительному выходу на усилителе. Если диффузор движется внутрь – соединение фазировано неверно.

Слушаем стереоэффект: после подключения обеих колонок убедитесь, что стереоэффект на месте. Если звук «плоский» и не имеет четкой локализации инструментов, скорее всего, фазировка нарушена. В этом случае поменяйте местами провода на одной из колонок и послушайте результат.

Использование тестовых треков: для точной проверки фазировки можно воспользоваться специальными аудиотреками с фазовыми тестами. Такие треки позволят вам четко услышать, если колонки подключены с ошибками. Правильная фазировка улучшит сцены, и звук станет более сбалансированным.

Следуя этим методам, вы можете легко выявить ошибки в подключении и добиться максимального качества звука от своей стереопары.

Диагностика проблем при отсутствии звука после подключения

Диагностика проблем при отсутствии звука после подключения

Если после подключения колонок к музыкальному центру Kenwood звук отсутствует, первым делом проверьте правильность соединения. Убедитесь, что провода подключены к соответствующим выходам на задней панели устройства и колонках. Важно проверить, что контакты не окислились и не повреждены.

1. Проверка источника сигнала: Если проблема не в подключении, проверьте источник сигнала. Убедитесь, что музыкальный центр установлен на правильный источник (например, CD, AUX или Bluetooth). Также проверьте уровень громкости на самом центре и убедитесь, что он не установлен на минимуме.

2. Проверка работы колонок: Чтобы исключить неисправность самих колонок, подключите их к другому устройству, например, к телефону или компьютеру. Если звук есть, возможно, проблема в музыкальном центре или его настройках.

3. Параметры выходных настроек: Некоторые модели Kenwood имеют возможность настройки выходных сигналов, включая баланс и громкость для каждого канала. Проверьте, не выставлены ли эти параметры на ноль или максимально низкий уровень. Также стоит проверить настройки усилителя, если он используется.

4. Проверка аудиокабелей: Используемые кабели могут быть причиной отсутствия звука. Проблемы с проводами, например, разрыв или плохое соединение, приводят к тому, что сигнал не поступает в колонки. Попробуйте заменить кабель на новый или используйте другой для проверки.

5. Режим работы устройства: В некоторых случаях музыкальные центры могут автоматически переходить в режим «mute» (выключение звука) или в защитный режим из-за перегрева или ошибок в подключении. Убедитесь, что музыкальный центр не находится в таком режиме. Проверьте индикаторы на панели управления.

6. Аппаратные неисправности: Если все вышеперечисленные проверки не выявили проблему, возможно, имеются аппаратные неисправности в самом устройстве. Это может быть связано с выходом из строя усилителя или других компонентов. В таком случае рекомендуется обратиться в сервисный центр для диагностики и ремонта.

Вопрос-ответ:

Как подключить колонки к музыкальному центру Kenwood?

Чтобы подключить колонки к музыкальному центру Kenwood, нужно выполнить несколько шагов. Во-первых, определите, какие выходы для подключения есть на вашем устройстве. Обычно они располагаются на задней панели. Далее, используйте провода с разъемами, которые подходят для этих выходов, и подключите их к соответствующим каналам (например, левый и правый). Не забудьте обратить внимание на полярность проводов: красный обычно подключается к положительному контакту, а черный — к отрицательному.

Какие провода и разъемы нужны для подключения колонок к музыкальному центру Kenwood?

Для подключения колонок к музыкальному центру Kenwood подойдут стандартные акустические провода с разъемами для подключения к системе. Обычно музыкальные центры Kenwood используют стандартные клеммные разъемы, на которые нужно подключить провода с учетом полярности. Лучше всего использовать провод сечением от 1,5 до 2,5 мм² для хорошего качества звука и минимальных потерь. Обратите внимание на то, что колонки должны иметь соответствующую мощность для вашего усилителя, чтобы избежать повреждения оборудования.

Можно ли подключить колонки разных марок к музыкальному центру Kenwood?

Да, вы можете подключать колонки разных марок к музыкальному центру Kenwood, главное, чтобы их импеданс (сопротивление) был совместим с выходом усилителя вашего устройства. Обычно для домашнего аудиооборудования используется сопротивление колонок от 4 до 8 Ом. Если колонки имеют более высокое сопротивление, это может привести к недостаточной громкости или даже повреждению усилителя, поэтому обязательно проверьте технические характеристики перед подключением.

Что делать, если после подключения колонок к музыкальному центру Kenwood звук не появляется?

Если звук не появляется после подключения колонок, сначала проверьте несколько вещей. Убедитесь, что все провода подключены правильно и надежно. Также стоит проверить, не включен ли на музыкальном центре режим «Mute» или низкая громкость. Если колонки подключены корректно, но звук все равно не слышен, возможно, проблема в самом музыкальном центре или в колонках. Попробуйте подключить другие колонки или используйте другой источник звука для проверки.

Можно ли подключить больше одной пары колонок к музыкальному центру Kenwood?

Да, подключение нескольких пар колонок к музыкальному центру Kenwood возможно, но важно учитывать несколько факторов. Во-первых, не все модели музыкальных центров поддерживают подключение нескольких пар колонок одновременно. Если ваш центр имеет такие выходы, следует внимательно изучить документацию устройства, чтобы правильно распределить нагрузку между колонками. Также, если подключаете несколько пар, нужно быть осторожным, чтобы не снизить качество звука или не перегрузить усилитель, если его мощности недостаточно.

Как подключить колонки к музыкальному центру Kenwood?

Для подключения колонок к музыкальному центру Kenwood вам нужно использовать специальные кабели с зажимами или банановые разъемы, которые подходят для подключения акустических систем. Включите систему, найдите выходы для колонок на задней панели устройства и подключите к ним соответствующие кабели. Не забудьте соблюдать полярность: положительный выход соединяется с положительным терминалом колонки, а отрицательный — с отрицательным. Обычно для этого используются маркировки на проводах и разъемах.

Что делать, если звук на колонках не работает после подключения к музыкальному центру Kenwood?

Если звук не идет после подключения колонок, первым делом проверьте несколько вещей. Убедитесь, что кабели подключены правильно и надежно, без повреждений. Далее, проверьте, правильно ли выставлены настройки источника звука на музыкальном центре (например, правильный режим воспроизведения). Также стоит проверить уровень громкости на самом устройстве и на колонках. Если все эти параметры в порядке, попробуйте подключить другие колонки, чтобы исключить неисправность самих колонок. Если проблема остается, возможно, стоит обратиться в сервисный центр.
