Как сделать er диаграмму базы данных в sql

Создание ER диаграммы является важным этапом в проектировании базы данных, поскольку она помогает визуализировать структуру данных, связи между таблицами и ограничения. Для этого используется нотация сущностей и связей (Entity-Relationship, ER), которая позволяет наглядно отобразить логику работы базы. Чтобы построить ER диаграмму для SQL базы данных, нужно сначала точно определить, какие данные будут храниться и как они будут взаимодействовать друг с другом.

Для начала, нужно выделить сущности – это объекты, которые будут представлены в базе данных. Например, если проектируется база для интернет-магазина, сущностями могут быть товары, пользователи, заказы и т.д. Каждая сущность в дальнейшем превращается в таблицу. Далее важно понять, какие атрибуты (поля) будут храниться в этих сущностях, например, у сущности «пользователь» это может быть имя, email, дата регистрации и другие.

Затем необходимо определить связи между сущностями. В SQL это реализуется через внешние ключи (foreign keys). Связь может быть один к одному (1:1), один ко многим (1:N) или многие ко многим (M:N). Примером связи один ко многим может быть отношение между заказами и пользователями, где один пользователь может иметь много заказов. Для связи многие ко многим потребуется создание вспомогательной таблицы, которая будет содержать внешние ключи для обеих сущностей.

Важно, чтобы ER диаграмма не только отражала связи между сущностями, но и учитывала ограничения целостности данных, такие как уникальность значений, обязательность заполнения полей и ссылки на существующие записи в других таблицах. Рекомендуется использовать специальные инструменты для автоматической генерации диаграмм, такие как MySQL Workbench или Microsoft SQL Server Management Studio, которые помогают упростить этот процесс, снижая вероятность ошибок при проектировании.

Выбор подходящего инструмента для создания ER диаграммы

При создании ER диаграммы для базы данных важно выбрать инструмент, который будет соответствовать вашим требованиям по функциональности и удобству работы. Рынок предлагает несколько вариантов, каждый из которых имеет свои особенности. Рассмотрим наиболее популярные и эффективные инструменты для создания ER диаграмм.

1. MySQL Workbench – инструмент для проектирования и моделирования баз данных, поддерживающий создание ER диаграмм. Это идеальный выбор для работы с MySQL. MySQL Workbench позволяет не только визуализировать структуру базы данных, но и синхронизировать модель с реальной базой данных. Недостаток – ограниченная поддержка для других СУБД.

2. Microsoft Visio – один из самых известных инструментов для создания диаграмм, включая ER диаграммы. Visio поддерживает интеграцию с различными СУБД, позволяя пользователям проектировать базы данных и связывать их с бизнес-логикой. Он подойдет для корпоративных пользователей, но может быть слишком дорогим для малых проектов.

3. Lucidchart – облачный инструмент для создания диаграмм, который предоставляет функционал для работы с ER диаграммами. Он прост в использовании и подходит для совместной работы в команде. Основной минус – наличие ограничений в бесплатной версии, что ограничивает количество объектов и диаграмм.

4. dbdiagram.io – онлайн-инструмент, ориентированный на создание ER диаграмм. Поддерживает синтаксис SQL, что позволяет быстро и удобно генерировать диаграммы прямо из кода. Этот инструмент хорошо подходит для разработчиков, которые предпочитают работать с текстом и не нуждаются в сложных визуальных эффектах.

5. ER/Studio – профессиональный инструмент для создания сложных ER диаграмм. Он предлагает мощные возможности для моделирования данных, включая обратное проектирование и оптимизацию структуры базы данных. Это отличный выбор для крупных проектов и корпоративных пользователей, но инструмент может быть дорогим для небольших компаний.

6. Draw.io (или diagrams.net) – бесплатный инструмент для создания различных типов диаграмм, включая ER диаграммы. Он прост в использовании и позволяет интегрировать диаграммы с облачными хранилищами, такими как Google Drive и Dropbox. Draw.io будет хорош для небольших проектов и тех, кто не хочет тратить деньги на дорогостоящие программы.

7. Navicat – инструмент с широкими возможностями для работы с базами данных, включая создание ER диаграмм. Navicat поддерживает множество СУБД, таких как MySQL, PostgreSQL, SQLite и другие. Он подходит для более опытных пользователей, которые нуждаются в комплексных функциях, таких как создание запросов и автоматизация задач.

При выборе инструмента учитывайте следующие факторы:

• Тип СУБД: Убедитесь, что выбранный инструмент поддерживает вашу СУБД.
• Функциональные требования: Оцените, нужны ли вам дополнительные функции, такие как интеграция с другими сервисами или поддержка обратного проектирования.
• Цена: Некоторые инструменты, такие как Microsoft Visio и ER/Studio, могут быть дорогими, в то время как другие, как dbdiagram.io или Draw.io, предлагают бесплатные версии.
• Потребности команды: Если вы работаете в команде, выберите инструмент с функцией совместной работы, как Lucidchart или Draw.io.

Понимание сущностей и их атрибутов для диаграммы

В процессе создания ER-диаграммы базы данных важно точно определить сущности и их атрибуты. Это основа для корректного представления бизнес-логики и дальнейшей работы с базой данных.

Сущность – это объект, который обладает уникальными характеристиками и значениями в рамках системы. Например, в системе управления продажами сущности могут быть «Клиент», «Товар» или «Заказ». Каждая сущность должна быть представлена на диаграмме отдельным прямоугольником.

Атрибуты сущности – это свойства, которые описывают характеристики объекта. Они могут быть обязательными или необязательными для каждого экземпляра сущности. Важно правильно выбрать атрибуты, чтобы не перегрузить модель лишней информацией, но в то же время предоставить всю необходимую для функционирования системы.

• Пример сущности: «Клиент». Атрибуты могут включать: имя, адрес, номер телефона.
• Пример сущности: «Товар». Атрибуты: название, категория, цена.
• Пример сущности: «Заказ». Атрибуты: дата заказа, сумма, статус.

При выборе атрибутов следует учитывать следующие моменты:

1. Уникальность атрибута. Если атрибут является уникальным для каждой сущности (например, номер паспорта для клиента), он должен быть ключом, который используется для идентификации сущности.
2. Обязательность атрибута. Некоторые атрибуты должны быть обязательными для каждой записи (например, дата создания заказа), другие могут быть опциональными (например, комментарий к заказу).
3. Типы данных. Атрибуты могут быть различных типов: строковые (например, адрес), числовые (например, цена товара), временные (например, дата заказа) и так далее. Важно выбрать правильный тип данных для каждого атрибута, чтобы обеспечить корректность хранения и обработки информации.

Чтобы правильно определить атрибуты, можно использовать технику анализа требований. Это включает в себя беседы с заинтересованными сторонами, изучение существующих документов и процессов. Необходимость в атрибуте может появляться по мере выявления особенностей работы системы.

Хорошо продуманная схема сущностей и их атрибутов обеспечит стабильную работу базы данных и минимизирует ошибки при разработке. Каждый атрибут должен быть логически связан с бизнес-процессами, и только таким образом можно построить эффективную и функциональную ER-диаграмму.

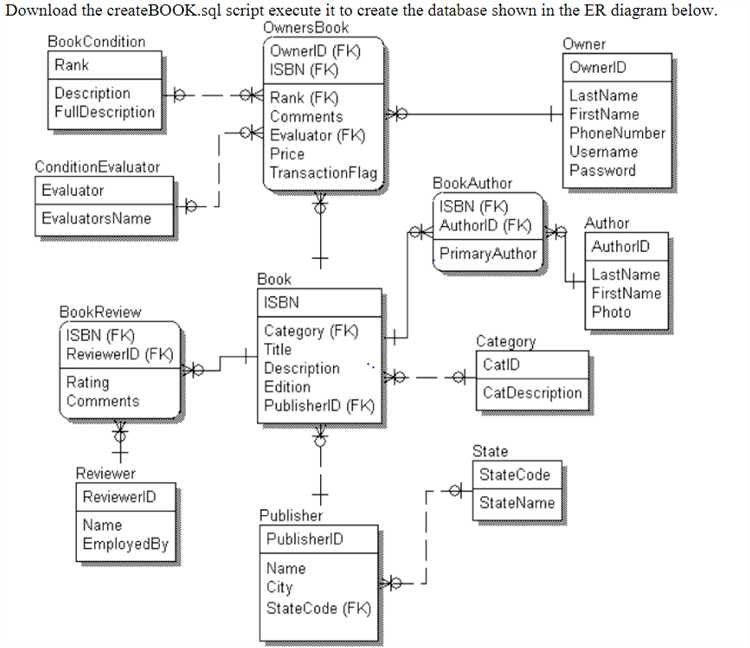

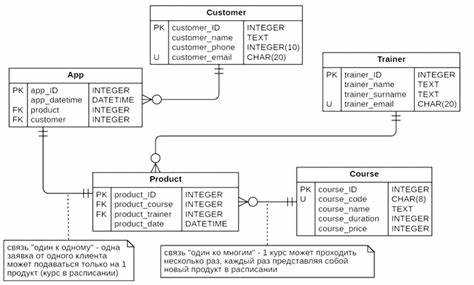

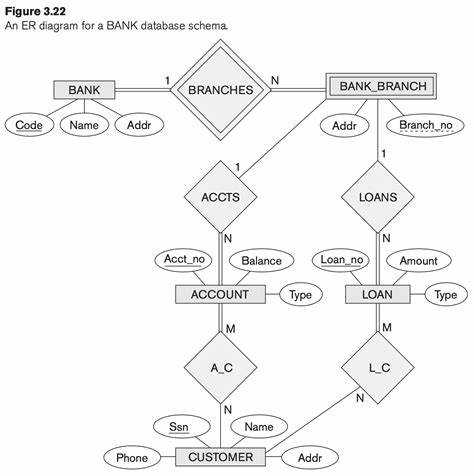

Установление связей между сущностями: один к одному, один ко многим, многие ко многим

При проектировании базы данных важно правильно определить связи между сущностями, чтобы обеспечить эффективное хранение данных и упрощение операций с ними. В SQL используются три основных типа связей: один к одному, один ко многим и многие ко многим. Рассмотрим, как их реализовать в ER-диаграммах и SQL.

Один к одному (1:1) связь подразумевает, что каждой записи в одной таблице соответствует не более одной записи в другой. Это используется в ситуациях, когда информация о сущности логически разделена между двумя таблицами, но не имеет смысла дублировать её. Примером может быть разделение данных о пользователях на общую информацию и дополнительные данные, такие как настройки. В SQL для реализации этой связи используется внешний ключ в одной из таблиц, который ссылается на первичный ключ другой таблицы.

Один ко многим (1:N) связь наиболее распространена. Она означает, что одной записи в первой таблице может соответствовать несколько записей во второй таблице. Примером может быть связь между таблицей «Автор» и таблицей «Книги», где каждый автор может написать несколько книг, но каждая книга принадлежит только одному автору. В SQL для реализации связи «один ко многим» внешний ключ добавляется в таблицу с «многими» (в данном примере – таблицу «Книги»), ссылаясь на первичный ключ таблицы «Автор».

Многие ко многим (N:M) связь используется, когда одна запись в одной таблице может быть связана с несколькими записями в другой таблице и наоборот. Примером может быть связь между таблицами «Студенты» и «Курсы», где студент может посещать несколько курсов, а каждый курс может включать несколько студентов. Для реализации такой связи создается промежуточная таблица, которая содержит внешние ключи от обеих сторон. Например, таблица «Студенты_Курсы» будет содержать идентификаторы студентов и курсов, обеспечивая связь между ними.

Правильный выбор типа связи и грамотное использование внешних ключей позволяют создать эффективную и логичную структуру базы данных, минимизируя избыточность и обеспечивая целостность данных.

Реализация первичных и внешних ключей в ER диаграмме

Первичный ключ (PK) используется для уникальной идентификации каждой записи в таблице. В ER диаграмме он обычно обозначается как атрибут с пометкой, которая указывает на его уникальность. При этом на самом деле это один или несколько атрибутов, которые в совокупности гарантируют уникальность каждой строки в таблице.

• Первичный ключ должен быть уникальным для каждой записи.
• Не может содержать значения NULL.
• Обычно первичный ключ представляет собой идентификатор сущности, например, id или order_number.

При проектировании важно учитывать, что для обеспечения нормализации данных стоит использовать атрибуты, которые минимально зависимы от других атрибутов, чтобы избежать избыточности и обеспечить высокую степень абстракции.

Внешний ключ (FK) устанавливает связь между таблицами, указывая на первичный ключ другой таблицы. В ER диаграмме внешний ключ отображается как атрибут, который ссылается на другой первичный ключ. Внешние ключи обеспечивают целостность ссылок и помогают связать данные между таблицами.

• Внешний ключ ссылается на первичный ключ другой таблицы.
• Может содержать значения NULL, что означает отсутствие связи.
• Внешний ключ служит для поддержания логических связей между сущностями, например, между заказами и клиентами.

Реализация внешнего ключа в ER диаграмме требует четкого обозначения направления связи между таблицами, что помогает понять, как данные взаимодействуют друг с другом. Связь обычно обозначается стрелкой, направленной от внешнего ключа к первичному ключу.

• Внешний ключ должен ссылаться только на те записи, которые существуют в связанной таблице, чтобы не нарушать целостность данных.
• Иногда используется каскадное обновление и удаление, что автоматически обновляет или удаляет записи в зависимых таблицах.

В ER диаграмме важно тщательно продумывать, какие атрибуты будут являться первичными и внешними ключами. Это поможет избежать ошибок при разработке базы данных и обеспечит ее эффективное функционирование.

Создание и оптимизация схемы базы данных в SQL

При проектировании схемы базы данных важно сразу учесть требования к производительности и удобству работы с данными. На первом этапе необходимо определить ключевые сущности системы, их атрибуты и отношения между ними. В SQL схема создается с использованием таблиц, столбцов и связей. Начинать стоит с выявления всех данных, которые будут храниться, и построения ER-диаграммы для визуализации связей между сущностями.

Оптимизация схемы начинается с выбора правильных типов данных для каждого столбца. Для числовых значений используйте типы данных с нужной точностью, чтобы минимизировать использование памяти. Например, для хранения возрастов не нужно использовать тип VARCHAR – достаточно INT. Также, для строковых данных стоит выбирать типы с учетом длины значений, например, CHAR для строк фиксированной длины или VARCHAR для переменной длины.

Особое внимание стоит уделить индексам. Индексы ускоряют поиск данных, но могут замедлять операции вставки, обновления и удаления. Важно создавать индексы только на тех столбцах, которые часто участвуют в поисковых запросах. Для этого можно использовать индексы на первичных ключах, внешних ключах и столбцах, по которым часто выполняются фильтрации или сортировка. Индексы должны быть сбалансированы с учетом объема данных и частоты операций.

Внешние ключи обеспечивают целостность данных, но их использование должно быть обоснованным. Для минимизации влияния на производительность можно ограничить количество внешних ключей в одной таблице, а также предусмотреть каскадные операции, такие как ON DELETE CASCADE или ON UPDATE CASCADE, только в случае, если они необходимы.

Для повышения производительности также стоит учитывать нормализацию и денормализацию. Нормализация помогает избежать избыточных данных, улучшая целостность базы, но может ухудшить скорость работы с большими объемами данных из-за необходимости выполнения сложных соединений таблиц. Денормализация помогает ускорить запросы за счет увеличения объема данных, но требует внимательного контроля за избыточностью. Решение о нормализации или денормализации зависит от специфики системы и требований к скорости выполнения запросов.

Не забывайте про регулярную проверку и обновление схемы. Со временем требования и объемы данных могут измениться, и схема базы данных должна адаптироваться к новым условиям. Это может включать добавление новых таблиц, изменение индексов или изменение связей между сущностями.

Интеграция ER диаграммы с SQL запросами и миграциями

При разработке базы данных важно не только правильно спроектировать ER диаграмму, но и грамотно интегрировать её с SQL запросами и миграциями для обеспечения эффективной работы системы. Эта интеграция позволяет синхронизировать логику моделирования данных с реальным состоянием базы данных на каждом этапе разработки.

1. Создание структуры базы данных из ER диаграммы

Первым шагом является трансляция сущностей и связей из ER диаграммы в SQL-запросы. Для этого необходимо каждую сущность (таблицу) и её атрибуты перевести в SQL DDL (Data Definition Language) команды: CREATE TABLE, ALTER TABLE. Важно соблюдать типы данных, их ограничения и индексы, которые определены в диаграмме. Например, связи один к одному или многие ко многим потребуют создания внешних ключей через команды FOREIGN KEY.

2. Использование миграций для изменения структуры базы данных

Миграции – это способ управлять изменениями структуры базы данных в процессе её развития. Они позволяют синхронизировать код базы данных с актуальными потребностями проекта. Важно, чтобы каждое изменение, отражённое в ER диаграмме, было перенесено в миграцию. Это включает добавление новых таблиц, изменение атрибутов существующих таблиц или удаление устаревших сущностей. Для автоматизации миграций можно использовать такие инструменты, как Liquibase или Flyway.

3. Генерация SQL запросов для выборок

SQL запросы для выборок (например, SELECT) должны учитывать структуру, представленную в ER диаграмме. Оптимизация этих запросов начинается с правильной индексации и настройки связей. Использование JOIN операторов для объединения таблиц, определённых в диаграмме, помогает минимизировать количество запросов к базе данных, а также ускорить время отклика системы. Необходимо также учитывать создание индексов на внешних ключах для повышения производительности.

4. Автоматизация и тестирование миграций

Автоматическое применение миграций позволяет уменьшить человеческий фактор и минимизировать риски ошибок при изменении структуры базы данных. Регулярное тестирование миграций через системы CI/CD помогает убедиться, что интеграция с ER диаграммой и SQL запросами проходит без сбоев, а структура базы данных остаётся стабильной на всех этапах разработки.

5. Отслеживание изменений и документация

После каждой миграции важно обновлять документацию, которая будет отражать актуальное состояние базы данных. Интеграция с ER диаграммой и SQL запросами требует внимательного контроля за всеми изменениями, чтобы избежать дублирования данных и избыточных операций в запросах. Использование инструментов для автоматической генерации документации, таких как Swagger или SchemaSpy, поможет поддерживать базу данных в актуальном состоянии.

Вопрос-ответ:

Что такое ER-диаграмма и зачем она нужна в базе данных?

ER-диаграмма (Entity-Relationship Diagram, диаграмма «сущность-связь») — это графическое представление структуры базы данных, показывающее, какие сущности (например, таблицы) существуют в системе и как они связаны между собой. Она помогает проектировщикам и разработчикам понять и визуализировать взаимосвязи между данными, что облегчает создание базы данных и понимание её структуры. Использование ER-диаграмм позволяет избежать ошибок при проектировании и упростить дальнейшую работу с базой данных.

Как определить атрибуты для сущностей в ER-диаграмме?

Атрибуты для сущностей в ER-диаграмме — это характеристики, которые будут храниться в базе данных для каждой сущности. Например, если сущность «Пользователь», атрибутами могут быть имя, фамилия, дата рождения и т. д. Чтобы определить атрибуты, нужно проанализировать, какую информацию необходимо хранить для каждой сущности. Атрибуты должны быть уникальными для каждой записи в таблице и часто имеют определённые типы данных (например, строка, целое число, дата). Важно, чтобы атрибуты были логичными и соответствовали реальным потребностям системы.

Как правильно создать ER-диаграмму базы данных в SQL?

Для создания ER-диаграммы базы данных в SQL нужно сначала определить сущности, которые будут представлены в базе данных. Каждая сущность обычно становится таблицей в SQL. Далее, необходимо установить связи между этими сущностями, такие как один к одному, один ко многим или многие ко многим, которые определяют, как таблицы взаимодействуют друг с другом. Для визуализации этих связей можно использовать специализированные инструменты для создания ER-диаграмм, такие как MySQL Workbench, Microsoft SQL Server Management Studio или онлайн-ресурсы. После того как диаграмма готова, можно приступить к написанию SQL-запросов для создания таблиц и установления отношений между ними. Также важно учитывать типы данных для полей, индексы и ключи, которые помогут эффективно работать с данными.
