Операторская панель Siemens OP15 поддерживает передачу проекта через интерфейс RS-232 с использованием протокола PPI или TTY, в зависимости от версии устройства. Для загрузки программы используется программное обеспечение ProTool версии не выше V6.0 SP3. Более поздние версии несовместимы с OP15 из-за прекращения поддержки устаревших устройств.
Перед началом передачи необходимо установить параметры соединения: COM-порт, скорость передачи (обычно 9600 бит/с), бит четности (Even), 8 бит данных и 1 стоп-бит. Используемый кабель – стандартный кабель RS-232 или адаптер Siemens типа 6XV1 441-2AR32 для PPI, если требуется соединение с контроллером S7-200.
Панель должна быть переведена в режим загрузки. Это выполняется удержанием кнопок System при включении питания. На экране отобразится приглашение к передаче. В ProTool необходимо выбрать пункт Transfer → Send, подтвердить настройки и начать процесс передачи. Продолжительность загрузки зависит от объема проекта, но обычно не превышает 2–3 минут.
После завершения записи панель автоматически перезапускается и начинает выполнение проекта. При наличии ошибок связи необходимо проверить целостность кабеля, настройки порта и соответствие версии проекта. Проекты, созданные в WinCC Flexible или TIA Portal, не поддерживаются, и должны быть пересобраны в совместимой среде.
Подготовка панели OP15 к загрузке программы
Перед загрузкой убедитесь, что панель OP15 отключена от основного оборудования и подключена к источнику питания 24 В DC. Используйте оригинальный кабель связи Siemens, соответствующий интерфейсу панели – обычно это кабель с разъёмами RS-485 или TTY в зависимости от модели OP15 (A/B/C).
Проверьте наличие на компьютере установленного программного обеспечения ProTool версии, совместимой с вашей моделью панели. Подключите панель к ПК через последовательный порт COM1 или COM2. В настройках проекта ProTool укажите точный тип панели, например OP15-A или OP15-C, и выберите соответствующий порт для передачи данных.
На панели удерживайте клавиши ESC и UP при подаче питания до появления системного меню. Выберите режим Transfer с помощью кнопок навигации. Убедитесь, что выбран интерфейс передачи совпадает с настройками в ProTool. Для TTY-интерфейса используйте опцию TTY/Loopback, для RS-485 – опцию MPI/Profibus, в зависимости от конфигурации подключения.
Отключите энергосберегающие функции на ПК, чтобы избежать прерывания передачи. Проверьте стабильность соединения – при плохом контакте возможны ошибки CRC. После выбора режима ожидания загрузки на панели, программа готова к передаче.
Выбор и настройка интерфейса связи с OP15
Для связи с панелью Siemens OP15 используется последовательный интерфейс RS-485 или RS-232 в зависимости от модели устройства. Интерфейс RS-232 применяется в вариантах OP15-A, тогда как OP15-D поддерживает только RS-485. Перед началом настройки требуется точно определить модель панели и соответствующий тип интерфейса.
При использовании RS-232 необходим кабель Siemens типа 6XV1440-2KH32 или эквивалентный, обеспечивающий соединение между COM-портом ПК и интерфейсным разъёмом панели. Для RS-485 потребуется преобразователь уровней, например, Siemens 6ES7 972-0BA12-0XA0, подключаемый к MPI-порту или к соответствующему интерфейсу панели.
На ПК необходимо установить программное обеспечение ProTool или ProTool/Pro версии, совместимой с OP15. В настройках проекта выбирается соответствующий интерфейс: COM1/COM2 для RS-232 или MPI для RS-485. Скорость передачи данных устанавливается строго в соответствии с параметрами, заданными в прошивке панели – как правило, 9600 или 187.5 кбит/с. Несовпадение параметров приведёт к невозможности загрузки проекта.
Перед подключением отключается питание панели. После физического соединения и запуска ProTool выполняется тест соединения. Успешный отклик подтверждает корректную настройку интерфейса. При отсутствии связи проверяются параметры скорости, выбранный порт и целостность кабеля. Особое внимание уделяется настройке COM-порта в системе: запрещены конфликты с другими устройствами, отключён контроль потока.
Для RS-485 важно правильно настроить адрес панели на шине MPI. Он должен быть уникален и соответствовать значению, заданному в проекте ProTool. На практике часто используется адрес 1. После завершения настройки и успешной проверки соединения выполняется загрузка проекта в OP15 через меню «Transfer».
Используемое программное обеспечение для записи
Для записи программы в панель оператора Siemens OP15 применяется пакет ProTool версии не выше V6.0. Более поздние версии не поддерживают данную модель панели. Рекомендуется использовать ProTool V5.2 SP1, так как она обеспечивает стабильную работу с интерфейсом передачи данных через COM-порт.
Перед началом работы необходимо установить драйвер панели OP15, входящий в комплект установки ProTool. В окне настройки проекта указывается модель OP15-A или OP15-D в зависимости от конфигурации устройства.
Связь с панелью осуществляется через интерфейс RS-232. Используется кабель Siemens типовой схемы (например, 6XV1830-0EH10). При использовании нестандартного кабеля возможны ошибки передачи данных. В настройках связи следует установить скорость 9600 бит/с, 8 бит данных, 1 стоп-бит, четность – отсутствует.
Запись выполняется через утилиту Transfer в составе ProTool. Панель должна быть переведена в режим загрузки вручную – с помощью удерживания соответствующих клавиш при включении питания. После успешного соединения начинается передача проекта, процесс контролируется по индикатору прогресса.
Для Windows XP требуется запуск ProTool с правами администратора. На системах Windows 7 и выше возможны проблемы совместимости, поэтому рекомендуется использовать виртуальную машину с XP или реальный ПК с данной ОС.
Формат и структура загружаемого файла
Панель Siemens OP15 принимает файлы формата .LAD или .S5D, сформированные в среде программирования STEP 5. Передача осуществляется через интерфейс TTY или с помощью адаптера USB-RS232, если используется современный ПК.
Файл должен содержать секции OB, DB и экранные тексты, представленные в формате, совместимом с конфигурацией панели. При экспорте проекта важно убедиться, что структура поддерживает корректную адресацию переменных и соответствие настроек визуальных элементов OP15.
Перед загрузкой файл проверяется на соответствие конфигурации проекта: несоответствие блоков может вызвать сбой загрузки. Файл необходимо предварительно сохранить в линейном режиме без использования проектных контейнеров, характерных для новых редакций STEP 7.
Рекомендуется использовать утилиту ProSave или COMTEXT (в зависимости от модели OP15) для упаковки файла в подходящий формат и проверки контрольной суммы перед загрузкой.
Последовательность действий при загрузке в OP15
Подключите интерфейсный кабель к порту RS-232 панели OP15 и к COM-порту ПК. Используйте оригинальный кабель Siemens или полностью совместимый аналог с правильной распиновкой.
Запустите программу ProTool/Pro на компьютере. В настройках проекта выберите модель OP15 и укажите корректный COM-порт.
Откройте ранее подготовленный проект либо создайте новый с учетом используемой конфигурации панели. Проверьте соответствие параметров: скорость передачи данных, бит четности, стоп-биты, протокол обмена (обычно Point-to-Point).

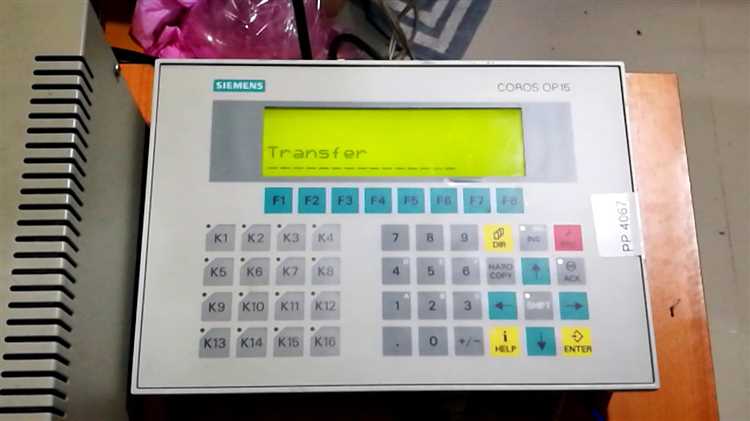

Выберите пункт «Передача» и активируйте режим загрузки. На панели OP15 одновременно удерживайте клавиши ESC и UP при подаче питания. Дождитесь появления загрузочного экрана с индикатором ожидания данных.
Начните передачу из ProTool/Pro. Следите за индикатором прогресса. При успешной загрузке панель автоматически перезапустится и отобразит начальный экран проекта.
После завершения отключите кабель, проверьте работоспособность интерфейса и корректность отображения всех экранов.
Решение ошибок при передаче данных на OP15
Ошибки при передаче данных на панель Siemens OP15 могут возникать по нескольким причинам. Для быстрого и эффективного устранения неисправностей важно понимать основные этапы диагностики и их решения.
Наиболее распространенные ошибки связаны с неправильной настройкой коммуникационных параметров, проблемами в кабеле или порте, а также несоответствием версий программного обеспечения.
1. Проверка настроек связи
Первым шагом является проверка параметров связи между панелью и управляющим устройством (PLC). Убедитесь, что:
- Параметры COM-порта (скорость передачи данных, биты четности, количество стоп-битов) на панели и контроллере совпадают.
- Протокол связи выбран правильно (например, MPI, PROFIBUS, или другие в зависимости от конфигурации).
- Используемый кабель и разъемы исправны и соответствуют стандартам подключения.
2. Проверка подключения кабеля
Некорректное или поврежденное подключение кабеля может вызвать перебои в передаче данных. Проверьте следующие моменты:
- Кабель должен быть подключен надежно к обоим устройствам, без перекосов и следов износа.
- Используйте кабели с проверенным качеством и длиной, соответствующей нормам для конкретной передачи данных.
- Если используется разъем для подключения, убедитесь в его целостности и правильности контактов.
3. Версия программного обеспечения
Обновления программного обеспечения панели и контроллера могут содержать исправления ошибок, улучшения совместимости. Проверьте, что:
- Используемые версии программного обеспечения (например, WinCC, TIA Portal) совместимы с версией панели OP15.
- После обновления прошивки или программного обеспечения выполнена правильная настройка для обеспечения связи.
4. Проверка статуса порта
Ошибки передачи могут быть вызваны неправильным состоянием COM-порта на устройстве. Проверьте:
- Наличие активного порта в настройках контроллера или панели.
- Отсутствие конфликтов с другими устройствами или приложениями, использующими тот же порт.
5. Использование диагностических инструментов
Если проблемы с передачей данных продолжаются, используйте встроенные инструменты диагностики:
- Проверьте лог ошибок и сообщения об ошибках в программном обеспечении.
- Используйте диагностические средства в TIA Portal для тестирования связи.
- При необходимости протестируйте передачу данных с помощью другого устройства или кабеля для исключения неисправности оборудования.
Тщательная проверка всех вышеперечисленных аспектов поможет эффективно устранить ошибки и восстановить корректную работу передачи данных между OP15 и управляющим устройством.
Проверка работоспособности панели после загрузки
После загрузки программы в панель Siemens OP15 необходимо провести серию тестов для убедиться в правильности работы устройства. Для начала убедитесь, что экран панели включился и отображает нужную информацию. Если экран остается пустым или показывает ошибку, проверьте подключение питания и интерфейса.
Затем проверьте отклик сенсорного экрана. Попробуйте выполнить несколько простых операций: открыть меню, изменить параметры или выбрать объект. Если сенсорный экран не реагирует, возможно, потребуется откалибровать его или проверить состояние кабелей подключения.
Просмотрите журнал ошибок, если он доступен. Панель Siemens OP15 записывает все события, включая ошибки загрузки программы, которые могут помочь в диагностике проблем. Для этого перейдите в меню диагностики и убедитесь, что в журнале нет критичных ошибок.
Особое внимание уделите работоспособности функциональных кнопок и интерфейса. Проверьте реакцию на нажатие кнопок и наличие правильных команд. Убедитесь, что отображаемая информация соответствует заложенной логике программы.
Проверьте работу коммуникаций. Если панель взаимодействует с другими устройствами через протоколы, такие как MODBUS или Profibus, протестируйте соединение и убедитесь, что данные передаются и принимаются корректно. При возникновении проблем проверьте настройки сетевого подключения.
Если после выполнения этих шагов панель работает корректно, можно считать, что процесс загрузки прошел успешно, и устройство готово к эксплуатации. В случае возникновения ошибок или неполадок, анализ журнала ошибок и проведение дополнительной диагностики поможет определить и устранить проблему.
Вопрос-ответ:
Как записать программу на панель Siemens OP15?
Для записи программы на панель Siemens OP15 необходимо выполнить несколько шагов. Во-первых, подключите панель к компьютеру через соответствующий интерфейс (например, COM-порт или Ethernet). Затем откройте программу для разработки, например, WinCC Flexible или TIA Portal, и загрузите проект в панель. После этого в настройках программы выберите нужное устройство и нажмите на кнопку «Записать в устройство». Следует убедиться, что панель включена и настроена для приема программы. После завершения записи, перезагрузите устройство, чтобы изменения вступили в силу.
Какие форматы программ можно записать на Siemens OP15?
На панель Siemens OP15 можно записывать программы, созданные в средах разработки, таких как WinCC Flexible или TIA Portal. Эти программы обычно представляют собой проект с графическим интерфейсом, который управляет процессами на оборудовании. В зависимости от настройки панели, можно загружать как простые экранные приложения для отображения данных, так и более сложные программы с алгоритмами управления. Обычно используются форматы файлов, специфичные для этих сред разработки, например, файлы с расширением *.apa (для WinCC Flexible) или *.tpz (для TIA Portal).
Какие проблемы могут возникнуть при записи программы на панель Siemens OP15?
При записи программы на панель Siemens OP15 могут возникать различные проблемы. Одна из самых распространенных — это неправильное подключение между компьютером и панелью. Убедитесь, что все соединения исправны, и панель включена. Также могут возникать проблемы с совместимостью версий программного обеспечения или с настройками коммуникации между устройствами. Еще одной частой проблемой является недостаток памяти на панели, что может помешать загрузке программы. Если проблемы сохраняются, стоит проверить настройки устройства и обновить прошивку панели.
Как проверить, что программа корректно записана на панель Siemens OP15?
После того как программа записана на панель Siemens OP15, нужно выполнить несколько проверок. Во-первых, убедитесь, что панель успешно загрузила проект без ошибок. Для этого можно подключиться к панели с помощью программного обеспечения и проверить статус загрузки. Во-вторых, протестируйте работу интерфейса, чтобы убедиться, что все кнопки, индикаторы и элементы управления функционируют правильно. Также полезно провести тестирование с реальными данными или подключенным оборудованием, чтобы удостовериться в правильности работы программы в реальных условиях.
