Предпусковой подогреватель Webasto, установленный на Audi Q7, значительно повышает комфорт эксплуатации автомобиля в холодное время года. Однако в некоторых комплектациях функция требует активации через электронные системы автомобиля. Самостоятельное включение возможно при наличии базовых навыков работы с диагностическим оборудованием и доступом к нужному программному обеспечению.
Активация производится через диагностический интерфейс OBD-II с использованием адаптера VAS 5054A или VCDS (VAG-COM). Подключение осуществляется к разъему в нижней части панели приборов со стороны водителя. Для работы потребуется ноутбук с установленной утилитой ODIS или VCDS версии не ниже 21.3.
Перед началом важно убедиться, что блок управления климатической установкой и отопителем поддерживает функцию управления Webasto. Необходима проверка наличия блока управления J364 (Heater Control Unit) в списке установленных модулей. В противном случае активация невозможна без дооснащения.
Процедура включает изменение параметров в блоках 01 (Engine), 08 (Auto HVAC) и 18 (Aux. Heater). В большинстве случаев необходимо установить бит активации функции догревателя как независимого отопителя, а также настроить интерфейс MMI для отображения пунктов управления Webasto в меню автомобиля.
Активация вебасто на Audi Q7: пошаговая инструкция
Перед активацией убедитесь, что на вашем Audi Q7 установлена штатная система предпускового подогрева Webasto. Активация возможна через бортовую систему автомобиля, с помощью диагностического оборудования или стороннего ПО.
- Включите зажигание, не заводя двигатель.
- Через мультимедийную систему MMI перейдите в раздел настроек автомобиля.
- Выберите пункт «Климат-контроль», затем – «Подогреватель».
- Активируйте опцию «Таймер предпускового подогрева» и задайте необходимое время включения.
Если функция недоступна в MMI, потребуется активация через диагностический интерфейс OBD-II:
- Подключите диагностический сканер (например, VCDS, OBDeleven или VAS5054) к разъему OBD-II.
- Откройте модуль климат-контроля (обычно адрес 08 или 01 в зависимости от модели).
- Перейдите в раздел «Coding» или «Adaptation».
- Найдите параметр «Auxiliary Heater installed» или аналогичный и измените значение на «Yes» или «Activated».
- Сохраните изменения и выполните перезапуск блока управления климатом.
После активации проверьте работу вебасто, установив таймер или вручную запустив систему с помощью MMI или фирменного приложения (при наличии телематического модуля Audi Connect).

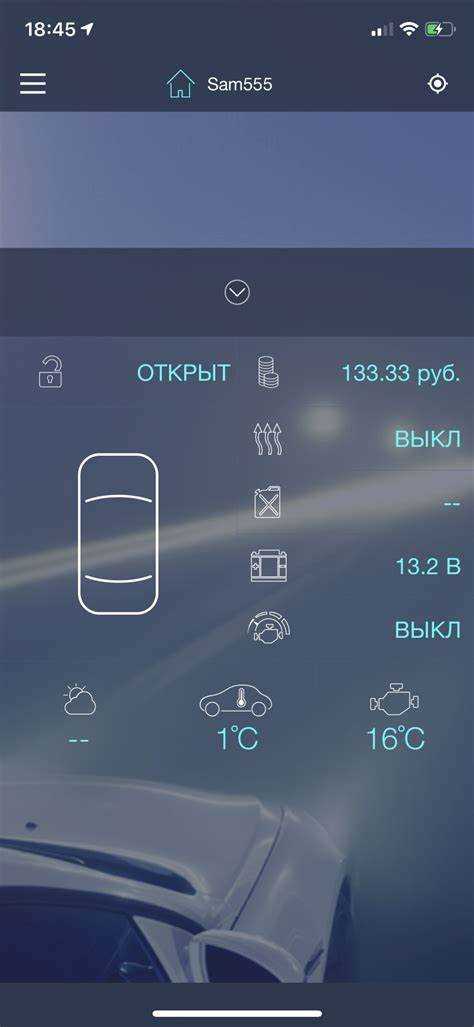

Дополнительно возможно подключение выносного пульта или GSM-модуля для удаленного управления. В этом случае потребуется корректная привязка оборудования и активация через VCDS или приложение производителя оборудования.
Проверка наличия и типа установленного отопителя на Audi Q7
Далее, через диагностический разъём OBD подключите сканер, поддерживающий работу с блоком управления климатической установкой и вспомогательным отопителем. Подойдёт, например, VCDS. Войдите в блок 18 (Auxiliary Heater) и проверьте кодировку. Если система отопителя активна, вы увидите параметры, такие как режимы работы, количество запусков и ошибки.
Тип отопителя можно определить по коду установленного оборудования. Введите VIN автомобиля на официальном портале my.audi.com, откройте список опций. Код 9M9 указывает на наличие полноценного автономного отопителя с функцией предпускового подогрева. Код 7E6 означает наличие догревателя, который работает только при запущенном двигателе.
Также проверьте наличие соответствующей кнопки на центральной консоли или в меню MMI. Отдельная кнопка с иконкой обогрева или пункт меню «Auxiliary Heating» подтверждают наличие активного отопителя с возможностью дистанционного запуска или программирования таймера.
Если обнаружен только догреватель, для активации функции предпускового отопления потребуется перепрошивка блока управления и установка дополнительных компонентов, включая реле, таймер или модуль дистанционного управления.
Подготовка автомобиля к активации вебасто: доступ к блоку управления
Для начала отключите питание автомобиля, сняв клемму с аккумулятора. Это исключит риск короткого замыкания при работе с электрическими компонентами. Используйте головку на 10 мм для откручивания крепления клеммы.
Откройте капот и снимите пластиковую накладку с моторного отсека, которая закрывает доступ к электронным блокам. В Audi Q7 блок управления предпусковым подогревателем обычно располагается в районе правого крыла, рядом с блоком предохранителей.
Снимите уплотнитель капота и декоративную крышку, поддев их пластиковым съемником. Отсоедините фиксирующие клипсы, не применяя чрезмерную силу, чтобы не повредить крепления. Под ними будет доступ к монтажному блоку и разъёму управления вебасто.
Проверьте разъемы: контакт X3, пин 1 – сигнальный, X3, пин 2 – масса. Убедитесь в отсутствии окисления и повреждений. При необходимости обработайте контакты контактным очистителем и аккуратно просушите сжатым воздухом.
Если на автомобиле не предусмотрен штатный жгут к вебасто, потребуется установить адаптер для подключения к шине LIN или CAN в зависимости от модели и года выпуска. Для подключения используйте схему электропроводки, соответствующую VIN-коду вашего автомобиля.
После обеспечения физического доступа к блоку и разъемам, проверьте наличие программного подключения в бортовой сети. Это можно сделать с помощью VCDS или ODIS, подключившись к диагностическому разъему OBD-II. Блок вебасто должен отображаться в списке адресов управления.
Необходимое оборудование и программное обеспечение для активации
Для активации вебасто на Audi Q7 потребуется диагностический кабель VCDS (VAS 5054A или аналогичный с поддержкой протокола UDS). Использование кабеля с поддельной прошивкой может привести к некорректной работе блоков управления.
Программное обеспечение – VCDS версии не ниже 21.3, установленное на ноутбук с операционной системой Windows 10 или новее. Убедитесь, что драйверы кабеля установлены корректно и программа распознаёт устройство без ошибок.
Необходим доступ к блоку управления 01 (Engine) и 08 (Auto HVAC), а также к 18 (Aux. Heat), если он доступен. Некоторые комплектации требуют разблокировки функции вебасто через 09 (Central Electronics) с последующей активацией в 46 (Comfort System).
Дополнительно может потребоваться код безопасности (login) для внесения изменений в настройки, особенно при использовании компонентов с функцией защиты компонентов (Component Protection).
Рекомендуется иметь зарядное устройство для аккумулятора, так как процесс активации может занять до 30 минут, и просадка напряжения приведёт к ошибкам в блоках.
Подключение диагностического оборудования к Audi Q7
Для активации Webasto через программное обеспечение требуется стабильное соединение с бортовой сетью Audi Q7. Подключение осуществляется через диагностический разъём OBD-II, расположенный под рулевой колонкой, ближе к левой стороне приборной панели.
- Используйте оригинальный кабель VCDS (VAS 5054A, HEX-V2 или аналогичный), совместимый с Audi Q7 (платформа 4M, начиная с 2015 года).
- Убедитесь, что аккумулятор автомобиля полностью заряжен. При недостаточном напряжении возможны сбои связи с блоками управления.
- Запустите VCDS или ODIS и выберите опцию «Автоматическое сканирование» для получения списка всех активных блоков.
- Проверьте наличие блока управления «Climatronic» (J255) и «Дополнительный отопитель» (J364), так как именно с ними происходит взаимодействие при активации Webasto.
- Если оборудование не определяется, проверьте целостность CAN-шины и отсутствие ошибок по адресам 08 и 18.
- Перед началом любых изменений создайте резервную копию текущей конфигурации блоков управления.
Для устойчивого соединения рекомендуется отключить все беспроводные адаптеры и использовать проводное подключение к ПК или ноутбуку. Использование Bluetooth-OBD сканеров не допускается при кодировании функций Webasto.
Настройка параметров в VCDS для активации вебасто
Для активации вебасто на Audi Q7 с использованием VCDS (VAG-COM Diagnostic System) необходимо правильно настроить параметры в блоках управления. Эти действия позволят активировать подогреватель двигателя, а также настроить его работу согласно потребностям владельца автомобиля.
Первым шагом подключите диагностический кабель к разъему OBD-II автомобиля и запустите программу VCDS на компьютере. Затем выполните следующие действия:
1. Выбор блока управления
Перейдите в раздел «Select Control Module» и выберите блок «09 — Central Electronics». Это важный блок для управления многими функциями автомобиля, включая вебасто.
2. Ввод в режим программирования
Нажмите на кнопку «Coding» в окне модуля и выберите «Long Coding». В этом режиме можно изменить параметры, отвечающие за работу подогревателя. Важно убедиться, что в блоке управления выбран правильный код для активации вебасто.
3. Изменение кодировки
Для активации функции вебасто необходимо изменить значения в строках кодировки. Примените нужные изменения в поля, отвечающие за запуск и работу подогревателя. В коде должны быть установлены следующие значения:
- 1 для активации подогревателя;
- 0 для деактивации;
При этом важно учитывать, что для разных модификаций автомобилей и различных версий прошивок, кодировка может немного различаться. Рекомендуется перед изменениями записать текущую конфигурацию для возможного восстановления.
4. Программирование блока управления
После внесения изменений в кодировку сохраните настройки и закройте окно программирования. Программа предложит вам перезапустить систему для применения изменений.
5. Проверка работы вебасто
После успешного программирования выполните проверку работы системы. Для этого подключитесь снова через VCDS и перейдите в раздел «Adaptation». Найдите параметры, связанные с запуском подогревателя, и проверьте, работает ли он корректно.
6. Дополнительные настройки
Если вы хотите настроить время работы вебасто или его работу в зависимости от температуры, вам необходимо настроить дополнительные параметры в блоках управления. Эти настройки также доступны через раздел «Adaptation» и позволяют более точно подстроить работу системы под ваши требования.
Проверка работы вебасто после активации и типичные ошибки
После активации системы Webasto в Audi Q7 важно проверить правильность её работы. Для этого выполните несколько ключевых шагов. Во-первых, включите зажигание и запустите систему с помощью кнопки на панели управления или через пульт. Убедитесь, что экран отображает статус работы устройства, а также следите за индикаторами на панели приборов.
Проверьте, что из вентиляционных отверстий начинает поступать тёплый воздух. Это свидетельствует о том, что система корректно работает и прогревает воздух в салоне. Обычно Webasto начинает работать через 2-3 минуты после активации. Если этого не происходит, попробуйте повторно активировать систему и проверьте наличие ошибок на дисплее.
Одной из типичных ошибок является неправильная настройка температуры, из-за чего Webasto не может начать прогрев. Если температура в салоне уже близка к заданной, система может не активироваться. Убедитесь, что температура в салоне ниже настроенной на Webasto, чтобы избежать такого поведения.
Также стоит проверить уровень топлива и его качество. Низкий уровень топлива или загрязнённое топливо могут привести к сбоям в работе системы. В случае возникновения ошибок на дисплее, обратитесь к инструкции по кодам ошибок или используйте диагностический сканер для считывания конкретных кодов неисправностей.
Ещё одной распространённой проблемой является недостаточная мощность аккумулятора. При низком заряде системы Webasto может не хватать энергии для нормальной работы. В таком случае рекомендуется зарядить аккумулятор или заменить его, если он не держит заряд.
Также стоит учесть, что Webasto может работать с задержкой, если температура на улице слишком низкая или система не была активирована в течение долгого времени. В таких случаях рекомендуется провести процедуру активации несколько раз, чтобы система прогрелась.
Если после выполнения всех вышеописанных шагов проблемы остаются, возможно, потребуется обратиться к специалисту для диагностики и ремонта системы Webasto.

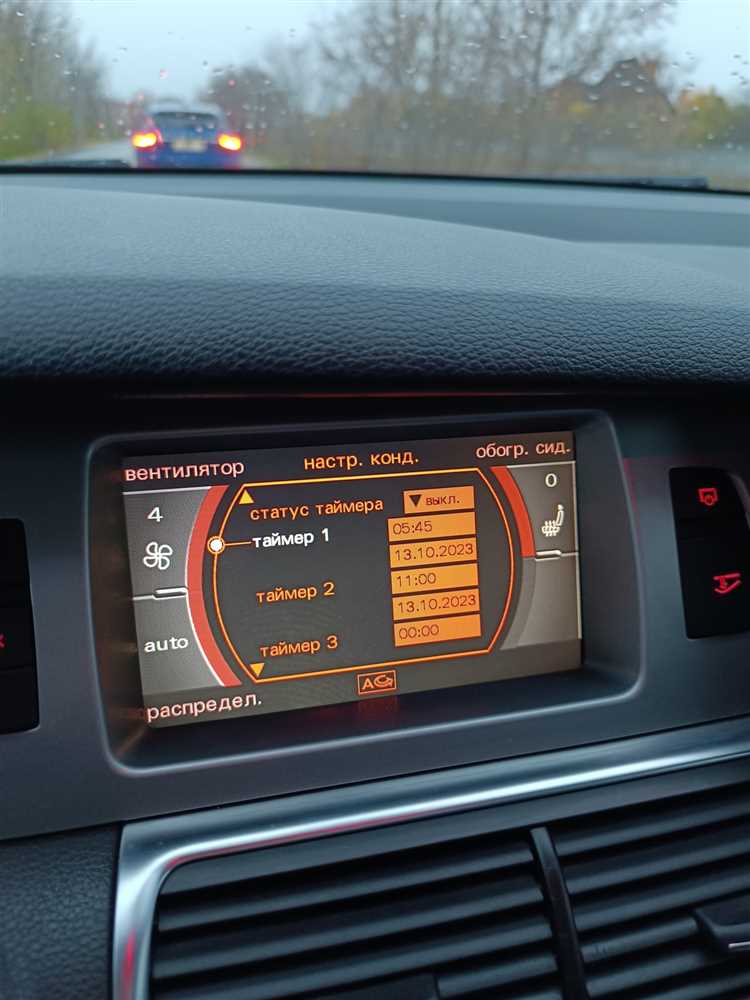

Настройка таймера и дистанционного управления вебасто через MMI
Для настройки таймера и дистанционного управления системой Webasto через MMI (Multi Media Interface) на Audi Q7, выполните следующие шаги:
1. Включение системы Webasto: Убедитесь, что система Webasto активирована и работает. Для этого проверьте, что на дисплее MMI отображается соответствующий индикатор состояния Webasto. Включить систему можно через меню «Автономное отопление» в MMI.
2. Настройка таймера: Для того чтобы задать время включения отопителя, выполните следующие действия:
Перейдите в раздел меню «Настройки» на главном экране MMI. Выберите «Автономное отопление» и затем «Таймер». Введите нужное время включения устройства с точностью до минут. После этого активируйте таймер.
3. Установка частоты повторения: В настройках таймера выберите «Повтор» для того, чтобы установить режим регулярного включения Webasto (ежедневно, через день и т.д.). Это полезно для создания стабильного температурного режима на протяжении нескольких дней.
4. Дистанционное управление через MMI: В разделе «Дистанционное управление» вы можете включить или выключить систему Webasto вручную, а также настроить ее на работу в автоматическом режиме в зависимости от времени или температуры окружающей среды. Для этого активируйте функцию дистанционного управления на экране MMI и выберите способ взаимодействия (через мобильное приложение или пульт дистанционного управления).
5. Температурный режим: В меню «Настройки» также доступна опция для установки желаемой температуры, на которую система будет прогревать салон автомобиля. Эта настройка важна для оптимизации работы Webasto в зависимости от наружных условий.
6. Проверка работы системы: После завершения настройки таймера и дистанционного управления, выполните тестирование. Проверьте, включается ли система в заданное время и корректно ли реагирует на команды дистанционного управления.
В случае возникновения ошибок или проблем с настройкой, убедитесь, что все системы обновлены до последней версии программного обеспечения, а также проверьте наличие доступа к сети для дистанционного управления через мобильное приложение.
Вопрос-ответ:
Как включить Webasto на Audi Q7?
Чтобы включить Webasto на Audi Q7, необходимо выполнить несколько шагов. Во-первых, убедитесь, что автомобиль находится в положении «Паркинг». Затем на центральной панели управления или через меню на бортовом компьютере выберите опцию активации отопителя Webasto. Вы можете установить нужную температуру и продолжительность работы. После этого система начнёт прогревать двигатель и салон автомобиля. Важно помнить, что для активации Webasto требуется наличие топлива в баке, а также заряд батареи автомобиля.
Какие проблемы могут возникнуть при активации Webasto на Audi Q7?
При активации Webasto на Audi Q7 могут возникнуть несколько проблем. Например, если аккумулятор автомобиля разряжен, система может не включиться. Также, если топливный фильтр загрязнен, это может повлиять на работу отопителя. В редких случаях может возникнуть ошибка в электронных системах автомобиля, что приведет к невозможности активации Webasto. Для диагностики таких проблем рекомендуется обратиться к специалистам в автосервис.
Можно ли включить Webasto через мобильное приложение на Audi Q7?
Да, на некоторых моделях Audi Q7 доступна функция управления Webasto через мобильное приложение. Для этого необходимо установить специальное приложение, которое позволяет удаленно включать отопитель Webasto, устанавливать время активации и контролировать работу устройства. Однако для использования этой функции требуется наличие специального оборудования, такого как модуль подключения к сети автомобиля.
Как часто нужно обслуживать Webasto на Audi Q7?
Webasto на Audi Q7 требует регулярного обслуживания, чтобы обеспечить его бесперебойную работу. Рекомендуется проводить техническое обслуживание отопителя каждые 2-3 года. Это включает в себя проверку состояния свечей накала, очистку топливных фильтров и проверку системы на наличие возможных утечек. Также важно следить за уровнем топлива в баке и уровнем заряда аккумулятора, так как это влияет на работу Webasto.
Что делать, если Webasto не включается на Audi Q7?
Если Webasto не включается на Audi Q7, стоит проверить несколько возможных причин. Во-первых, убедитесь, что аккумулятор заряжен и топливо в баке есть. Также проверьте настройки в меню автомобиля, возможно, отопитель был случайно выключен. Если все в порядке, но Webasto все равно не запускается, возможно, проблема в неисправности датчиков, предохранителей или самой системы. В таком случае рекомендуется обратиться в сервисный центр для диагностики и ремонта.
Как активировать Webasto на Audi Q7 вручную?
Для активации Webasto на Audi Q7 вручную, нужно выполнить несколько простых шагов. Начните с включения зажигания, затем нажмите кнопку, отвечающую за управление Webasto (находится в салоне автомобиля). После этого система Webasto начнёт процесс прогрева. Важно помнить, что активация может занять некоторое время в зависимости от температуры окружающей среды и состояния устройства.
Почему Webasto на Audi Q7 не включается и что с этим делать?
Если Webasto на вашем Audi Q7 не включается, это может быть связано с несколькими причинами. Часто проблемы возникают из-за низкого уровня топлива, неисправности системы охлаждения или повреждения электросистемы. Для устранения проблемы следует проверить уровень топлива, убедиться в исправности предохранителей и проводки, а также при необходимости провести диагностику устройства. Если проблема не решается самостоятельно, рекомендуется обратиться в сервисный центр для более детальной проверки системы Webasto.
