Как активировать визуализацию парктроника на audi a3

С завода многие модели Audi A3, включая версии 8V и 8Y, оснащаются парктрониками, но без визуального отображения на экране MMI. При этом в системе уже предусмотрена соответствующая функциональность, которая просто не активирована. Визуализация на дисплее существенно повышает удобство парковки, позволяя оценивать расстояние до препятствий не только по звуковым сигналам, но и визуально.

Перед началом активации важно зафиксировать текущие параметры блоков, чтобы при необходимости откатить изменения. Кроме того, наличие кода доступа (например, 20103 для VCDS) может понадобиться при изменении длинного кодирования. Активация занимает не более 10 минут, после чего в меню парковочных ассистентов появляется новый пункт – визуальное отображение препятствий в режиме реального времени.

Если на дисплее после активации ничего не отображается, стоит проверить корректность кодирования, а также наличие датчиков спереди и сзади. Некоторые комплектации A3 поддерживают только заднюю визуализацию. В этом случае для расширения функционала потребуется установка дополнительных датчиков и прошивка соответствующих блоков.

Проверка наличия необходимых блоков и датчиков в Audi A3

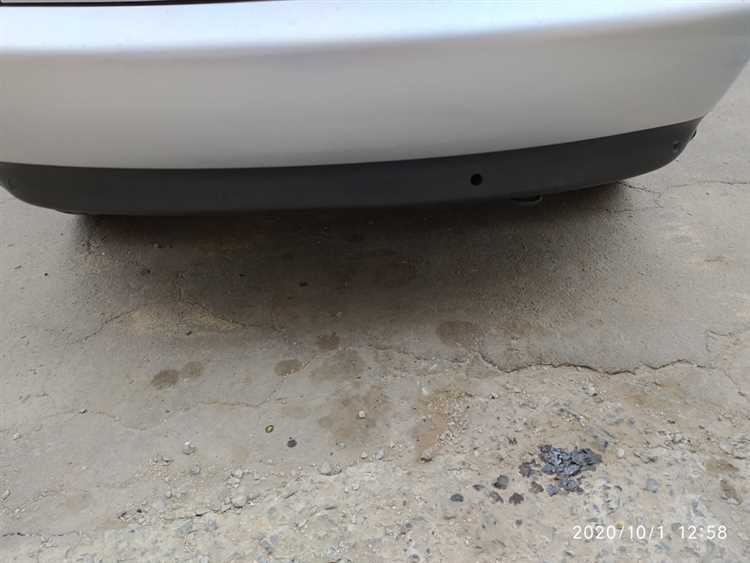

Наличие ультразвуковых датчиков – обязательное условие. На переднем бампере должно быть установлено четыре датчика, расположенных симметрично по центру и краям. Задняя часть автомобиля также должна иметь минимум четыре сенсора. Отсутствие одного из элементов делает систему неполноценной и ограничивает её функциональность.

Дополнительно требуется наличие MMI-системы с экраном, способным отображать визуальные элементы парктроника. MMI без графического интерфейса (например, базовая MMI Radio) не сможет отобразить визуализацию даже при наличии всех остальных компонентов.

Проверка всех компонентов проводится через диагностическое оборудование, например, VCDS. В блоке 10 (Parking Aid) должны определяться все восемь ультразвуковых датчиков, а также активные линии CAN-соединения с головным устройством. Ошибки в логах или отсутствие связи указывают на неисправности либо неподходящую конфигурацию системы.

Определение совместимости мультимедийной системы с визуализацией парктроника

Перед активацией визуализации парктроника на Audi A3 необходимо проверить, поддерживает ли установленная мультимедийная система данную функцию. Совместимость зависит от конкретной модели головного устройства и его программного обеспечения.

• Если установлен блок MMI 3G Basic, визуализация невозможна – отсутствует графический интерфейс поддержки парковочных ассистентов.
• MMI 3G High и MMI 3G Plus поддерживают визуализацию при условии наличия соответствующего блока управления парковочными датчиками (например, 8K0 919 475 E или выше).
• MMI Navigation Plus с системой на базе MIB (например, MIB1 или MIB2) также допускает активацию визуализации, при наличии CAN-соединения с модулем парковки.
• Радиосистемы Concert и Symphony в большинстве случаев не поддерживают графическую индикацию – только звуковую.

Для точной проверки необходимо:

1. Считать комплектацию автомобиля по VIN с помощью программ вроде ETKA или ElsaWin.
2. Проверить установленный блок парковки через VCDS или ODIS, обращая внимание на последние буквы в номере детали – они указывают на функционал.
3. Убедиться, что головное устройство имеет графический интерфейс (GUI), способный отображать визуальные элементы помощи при парковке.

Если мультимедийная система не поддерживает визуализацию, возможна замена блока MMI и/или блока управления парктроником, но это требует последующей адаптации и кодирования.

Подключение диагностического оборудования для доступа к блокам управления

Для активации визуализации парктроника на Audi A3 необходимо подключиться к блоку управления парковочной системой. Используется диагностическое оборудование, совместимое с протоколом CAN, например, VCDS (VAG-COM Diagnostic System) или OBDeleven.

Перед подключением обеспечить напряжение на аккумуляторе не ниже 12,0 В. Диагностический разъём расположен под рулевой колонкой, в нижней части панели, рядом с педалью сцепления (у моделей с МКПП).

Интерфейс VCDS подключается через USB к ноутбуку, после чего запускается программа VCDS. Для OBDeleven используется Bluetooth-соединение со смартфоном через фирменное приложение.

После установления соединения необходимо выполнить автоматический скан всех блоков управления. Далее перейти в Блок 10 – Парковочная система (Parking Aid Control Module). В некоторых версиях Audi A3 этот блок может иметь обозначение 56 или 76 в зависимости от конфигурации автомобиля.

Важно использовать актуальную версию программного обеспечения и убедиться, что диагностический адаптер поддерживает работу с платформой MQB, если речь идёт о моделях A3 8V (2012–2020 гг.).

При считывании блока может потребоваться ввести код авторизации (обычно 20103 или 71679), чтобы получить доступ к параметрам длинного кодирования или адаптации.

Настройка параметров в блоке 10 (Parking Aid) через VCDS

Для активации визуализации парктроника на Audi A3 необходимо изменить конфигурацию блока управления 10 (Parking Aid) с помощью VCDS. Перед началом убедитесь, что установлен совместимый модуль парковочной помощи с поддержкой визуального отображения и активирован соответствующий блок 5F (Information Electronics).

1. Подключите диагностический кабель VCDS и выберите блок 10 – Parking Aid.
2. Перейдите в раздел Adaptation.
3. Найдите канал Activation of parking aid display или аналогичный (название может различаться в зависимости от версии прошивки).
4. Измените значение с not active на active.
5. Подтвердите изменения и дождитесь сообщения об успешной записи.

После этого визуализация должна автоматически появиться при включении задней передачи на дисплее MMI. Если этого не произошло, проверьте следующие параметры:

• В блоке 5F – наличие активированной функции визуализации (иногда требуется кодировка или адаптация).
• Наличие оригинальных задних и/или передних датчиков, корректно подключенных к блоку.
• Наличие экрана MMI, поддерживающего отображение визуализации (например, MMI 3G/3G+).

В некоторых случаях требуется дополнительная кодировка блока 5F для разрешения отображения визуализации парковки. Для этого:

1. Выберите блок 5F в VCDS.
2. Перейдите в Long Coding.
3. Активируйте бит, отвечающий за визуальное отображение парктроника (часто находится в байте 10 или 11, зависит от модели и года выпуска).

После завершения настроек выполните перезапуск блока 10 и 5F через функцию Reset или отключением зажигания на 30 секунд.

Активация отображения парктроника в блоке 5F (Information Electr.)

Для активации отображения парктроника в блоке 5F необходимо использовать диагностическое оборудование с поддержкой протокола UDS, например, VCDS или ODIS. Перед началом работ убедитесь, что визуализация уже активирована в блоке 10 (Parking Aid), иначе отображение в MMI не будет функционировать.

Подключитесь к блоку 5F и выберите раздел «Кодирование» (Coding). Найдите параметр, отвечающий за отображение визуализации парковочной системы. В зависимости от версии прошивки и комплектации он может называться «Park Aid Display», «PLA Visualisation» или аналогично. Активируйте данный параметр, установив соответствующее значение (обычно «Active» или «Enabled»).

Если блок 5F не позволяет произвести стандартное кодирование, используйте длинное кодирование (Long Coding). Перейдите к соответствующему байту (чаще всего 10–13) и включите нужный бит. Например, для MIB2 стандартной практикой является активация бита 4 в байте 10.

После внесения изменений выполните перезагрузку MMI через удержание клавиш «MENU» + «поворотная шайба» + «верхняя правая кнопка» на 10 секунд. Проверьте результат, включив заднюю передачу – на экране должна отобразиться визуализация парктроника.

При отсутствии результата проверьте актуальность прошивки блока 5F и корректность настроек в блоках 10 и 09. Некоторые конфигурации требуют также адаптацию через Security Access и последующую активацию параметров в разделе Adaptation.

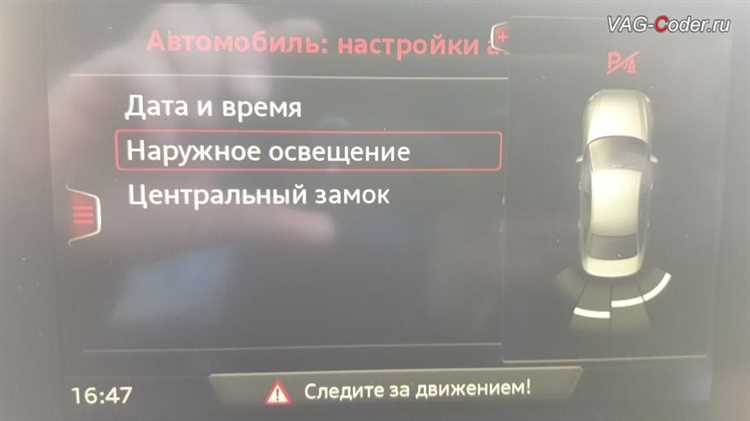

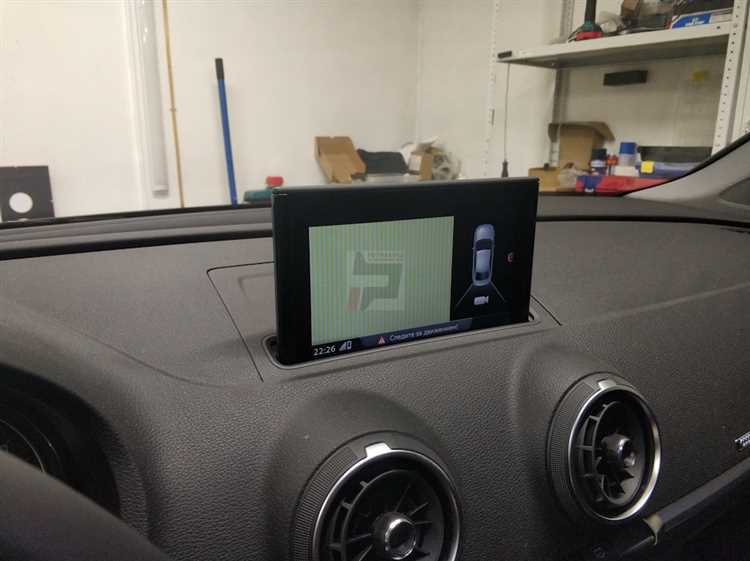

Проверка визуализации на экране после внесённых изменений

После активации или настройки системы парктроника на Audi A3 важно проверить корректность отображения информации на экране. Для этого выполните следующие шаги:

1. Включите зажигание и убедитесь, что система парктроника активирована. Экран должен отображать изображение с датчиками, а также предупреждающие сигналы, если какие-либо объекты находятся в зоне действия датчиков.

2. Проверьте качество отображения на экране мультимедийной системы. Визуализация должна быть чёткой, без искажений, с правильным цветовым отображением. Некоторые модели Audi A3 поддерживают динамическую разметку, которая должна изменяться в зависимости от угла поворота руля.

3. Проверьте работу датчиков, стоящих в передней и задней части автомобиля. Для этого можно проехать в медленном темпе вблизи препятствий и оценить, насколько точно система отображает приближающиеся объекты. Если сенсоры дают ложные срабатывания или система не реагирует на объекты, необходимо откалибровать датчики.

4. Если после внесённых изменений в настройку парктроника на экране отображаются ошибки или сбои, попробуйте перезагрузить систему мультимедиа или сбросить настройки до заводских. Это поможет исключить программные сбои.

5. В случае появления статичных или мигающих индикаторов без реакции на движение автомобиля, рекомендуется проверить проводку и подключения датчиков, а также использовать диагностическое оборудование для выявления возможных неполадок в системе.

6. Если на экране отображается неправильное изображение или неисправный интерфейс, важно убедиться, что обновления программного обеспечения для системы парктроника установлены корректно.

Устранение возможных ошибок и сбоев после активации

После активации системы парктроника на Audi A3 могут возникнуть различные сбои и ошибки, связанные с настройками или техническим состоянием компонентов. Вот несколько распространенных проблем и способы их решения:

1. Неправильная работа датчиков. Если система не обнаруживает объекты или неправильно реагирует на препятствия, первым делом проверьте датчики. Они могут быть загрязнены или повреждены. Очистите их от грязи и воды, при необходимости замените датчики. Для диагностики используйте диагностический сканер, который покажет, если какой-либо датчик не работает корректно.

2. Появление ошибки на экране. Если на экране появляется ошибка, которая сообщает о неисправности, возможно, проблема в проводке или соединениях датчиков с блоком управления. Осмотрите проводку на наличие повреждений и коррозии. Порой достаточно переподключить разъемы, чтобы устранить сбой.

3. Неверная активация системы. В некоторых случаях система может не активироваться или выключаться сама по себе. Это может быть связано с некорректной настройкой бортового компьютера. Проверьте, настроена ли система в меню автомобиля правильно. Убедитесь, что активирован нужный режим работы парктроника и что он не отключается автоматически по ошибке.

4. Шумы и ложные срабатывания. Ложные сигналы могут возникать из-за неправильной калибровки датчиков или внешних помех. Проверьте, не находятся ли рядом с автомобилем объекты, которые могут создавать помехи для датчиков. Выполните калибровку системы через меню диагностики, если это предусмотрено в автомобиле.

5. Сбой в работе звукового сигнала. Если звуковой сигнал парктроника не работает или работает с задержкой, причина может быть в неисправности сигнального устройства или в сбоев в проводке. Важно проверить целостность проводки, а также подключение к блоку управления. Также возможно, что стоит заменить звуковой сигнал, если он вышел из строя.

После выполнения этих проверок и устранения проблем убедитесь, что система работает корректно, выполнив несколько тестов с реальными препятствиями. В случае повторных сбоев рекомендуется обратиться к специалистам для более глубокой диагностики.

Вопрос-ответ:

Как активировать парктроник на Audi A3?

Для активации парктроника на Audi A3 нужно включить заднюю передачу. После этого система автоматически включится, и на экране мультимедийной системы отобразится информация о расстоянии до препятствий. Также парктроник будет издавать звуковые сигналы, если расстояние до объекта становится меньше определенного значения.

Можно ли настроить чувствительность парктроника на Audi A3?

Да, на Audi A3 можно настроить чувствительность парктроника через меню настроек на мультимедийной системе. В настройках можно выбрать различные уровни чувствительности, которые будут влиять на интенсивность звуковых сигналов в зависимости от расстояния до объектов. Это помогает более точно настроить систему в зависимости от условий парковки.

Какие проблемы могут возникнуть при активации парктроника на Audi A3?

Одной из распространенных проблем может быть неправильная работа системы из-за загрязнения сенсоров парктроника. Если на датчиках есть грязь или снег, они могут давать ложные сигналы или вообще не работать. Также парктроник может не срабатывать в случае сбоев в программном обеспечении автомобиля или из-за неисправности в электросистеме. В таком случае рекомендуется проверить датчики и при необходимости обратиться в сервисный центр.

Что делать, если парктроник на Audi A3 не включается?

Если парктроник не включается, первым шагом стоит проверить, правильно ли работает задняя передача, так как система активируется именно при её включении. Далее проверьте, не заблокированы ли датчики грязью или снегом, так как это может помешать их корректной работе. Если с датчиками всё в порядке, а проблема сохраняется, возможно, потребуется диагностика электроники или проверка предохранителей системы парктроника в сервисном центре.

Как отключить парктроник на Audi A3?

Парктроник на Audi A3 можно отключить вручную через меню мультимедийной системы. Для этого нужно зайти в раздел «Настройки автомобиля», выбрать «Парковочные ассистенты» и отключить функцию парктроника. Также можно временно отключить парктроник с помощью кнопки на панели управления, если она есть в вашем автомобиле. Это может понадобиться, например, при парковке в условиях, где система может реагировать на незначительные препятствия.

Как включить функцию парктроника на Audi A3?

Для активации парктроника на Audi A3 необходимо выполнить несколько простых шагов. Сначала убедитесь, что система включена в настройках автомобиля. Включите зажигание и убедитесь, что экран мультимедийной системы работает. Затем активируйте режим парктроника через меню на экране, выбрав соответствующую опцию в разделе «Парковка» или «Помощь при парковке». После этого датчики начнут работать, и система будет оповещать вас о наличии препятствий с помощью звуковых сигналов и отображения информации на экране.
