Утюги Redmond оснащаются электронной платой управления, которая регулирует температуру, пар и автоотключение. В некоторых случаях модуль управления может выйти из строя, вызывая ошибки или полное прекращение работы устройства. При необходимости отключения этой платы важно понимать конструкцию конкретной модели и возможные последствия.
Основные признаки неисправности модуля – мигающий индикатор, невозможность нагрева, постоянное срабатывание автоотключения. В этих случаях проверка и последующее отключение модуля может стать временным решением до замены устройства или ремонта.
Для доступа к модулю потребуется разобрать корпус утюга, сняв верхнюю и нижнюю части при помощи крестовой отвёртки. Провода от нагревательного элемента и термостата подключены к плате через разъёмы. При отключении модуля необходимо аккуратно отсоединить эти разъёмы и, при необходимости, подключить нагрев напрямую через термостат, соблюдая схему.
Важно: после отключения платы функции автоотключения и регулировки температуры могут стать недоступны. Устройство будет работать только в пределах, определённых механическим термостатом. Такой способ не рекомендуется для постоянного использования, но может быть полезен при временном восстановлении работоспособности утюга.
Определение модели утюга Redmond и совместимость метода
Перед отключением модуля управления необходимо точно определить модель утюга. Маркировка модели указывается на заводской наклейке, которая обычно размещается на нижней части корпуса рядом с платформой. Пример обозначения: Redmond RI-C265 или Redmond RIC-247.
Метод отключения модуля применим только к моделям с электронной платой управления и кнопочной панелью. Устройства с механическим терморегулятором и без цифрового дисплея не требуют вмешательства в модуль – у них отсутствует программный блок, влияющий на работу нагревательного элемента.
Для проверки наличия модуля управления разберите верхнюю часть корпуса и осмотрите внутренности. Если обнаружена плата с микроконтроллером, реле и кнопками, модуль установлен. В моделях с сенсорным управлением или индикаторами нагрева в виде светодиодов модуль управления присутствует всегда.
Модели, совместимые с ручным отключением модуля: RI-C265, RI-C270, RI-C252, RIC-243, RIC-247. В других моделях конструкция может отличаться, требуется индивидуальный подход. Отключение возможно, только если питание тэна управляется через реле на плате, а не напрямую через механический выключатель.
Инструменты и принадлежности для разборки корпуса утюга
Для разборки корпуса утюга Redmond потребуется крестовая отвертка с тонким жалом длиной не менее 80 мм. Подходящий диаметр – 3–4 мм. Некоторые винты могут находиться в глубоких нишах, поэтому длина инструмента критична.
Понадобится пластиковый медиатор или лопатка для отделения защелок без повреждения корпуса. Металлические предметы использовать не рекомендуется – они оставляют вмятины и царапины.
Для удаления накипи и загрязнений внутри корпуса полезно иметь щетку с жесткой синтетической щетиной. Также стоит подготовить сухую салфетку без ворса и ватные палочки для точечной очистки.
Контейнер или магнитная подложка помогут не потерять винты и мелкие детали. Все элементы рекомендуется складывать в порядке снятия – это облегчит обратную сборку.
Набор тонких пинцетов пригодится для извлечения мелких компонентов из труднодоступных участков корпуса.
Разборка корпуса утюга без повреждения креплений
Перед началом отключите утюг от сети и дайте ему полностью остыть. Работать следует на твёрдой поверхности с хорошим освещением.
Осмотрите корпус на наличие винтов. Основные крепления находятся под наклейками, резиновыми вставками или декоративными заглушками. Аккуратно снимите их пластиковым шпателем или деревянной палочкой, чтобы не поцарапать поверхность.
Открутите все винты с помощью крестовой отвертки. Если винт не поддаётся, проверьте, не заклеен ли он герметиком. В таком случае слегка подогрейте область феном, не превышая 100 °C.
После снятия винтов корпус может удерживаться на внутренних защёлках. Используйте пластиковую карту или медиатор, чтобы аккуратно разъединить половинки. Начинайте со стороны, противоположной носику утюга, продвигаясь вдоль стыка.
Если корпус не поддаётся, не применяйте силу. Осмотрите все участки повторно – возможно, остался нераскрученный винт. Также проверьте область под кнопкой подачи пара и возле шнура.
После освобождения всех защёлок снимите верхнюю часть корпуса плавным движением вверх, не тяните резко – внутри могут быть короткие провода от кнопок или индикаторов.

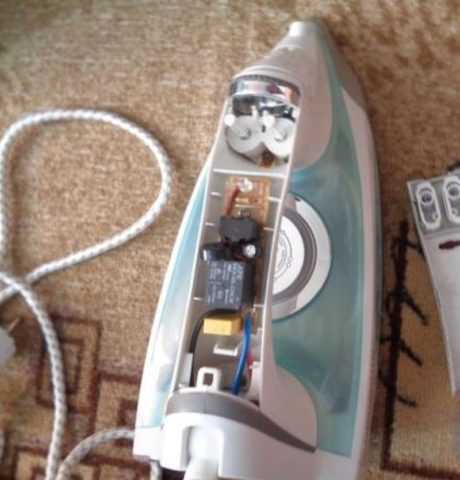

Расположение и внешний вид модуля управления
Модуль управления в утюгах Redmond чаще всего размещён под основной верхней крышкой корпуса, ближе к задней части, рядом с местом выхода шнура питания. Чтобы добраться до него, необходимо снять винты, фиксирующие верхнюю панель. В некоторых моделях крепление спрятано под декоративными заглушками или силиконовыми вставками.
Корпус модуля представляет собой компактную плату с микроконтроллером, несколькими реле, резисторами, конденсаторами и светодиодами. Он может быть зафиксирован на пластиковом основании с помощью защёлок или дополнительных винтов. Подключение к остальным элементам утюга осуществляется через разъёмы или припаянные провода. Часто плата покрыта защитным лаком, что усложняет демонтаж.
Опознать модуль можно по наличию дорожек, идущих к датчику температуры, нагревательному элементу и световым индикаторам. Плата управления обычно подписана маркировкой производителя и номером версии. Для безопасного доступа перед началом работ утюг должен быть полностью отключён от сети и остужен.
Отсоединение разъёмов питания и сигнальных шлейфов
Перед отсоединением любых элементов необходимо обесточить утюг и дождаться полного остывания. После разборки корпуса и получения доступа к плате управления переходят к отсоединению разъёмов и шлейфов.
- Разъём питания обычно расположен в районе входа сетевого кабеля. Его необходимо аккуратно извлечь, удерживая корпус разъёма, а не провода. Резкие движения могут повредить контакты или обрывисто оторвать проводку.
- Сигнальные шлейфы соединяют модуль управления с датчиками температуры, индикацией и кнопками. Они фиксируются в разъёмах с защёлками или зажимами. Для отсоединения:
- Осторожно отжать защёлку или поднять фиксатор.
- Вытащить шлейф, не перекручивая и не изгибая его под острым углом.
- Перед отключением рекомендуется сфотографировать расположение каждого шлейфа, чтобы исключить ошибку при сборке.
- Если разъёмы покрыты слоем пыли или налёта, их следует предварительно очистить сухой мягкой кистью или ватной палочкой.
После отсоединения всех соединений модуль можно извлекать из корпуса. Не следует тянуть за провода или использовать металлические инструменты в зоне платы.
Удаление модуля управления с креплений
Для начала необходимо подготовить рабочее место, отключив утюг от электросети и убедившись, что прибор остыл. Открутите винты, которые крепят крышку корпуса, чтобы получить доступ к внутренним элементам. Чаще всего они находятся по периметру модуля управления.
После снятия крышки, осмотрите место крепления модуля. Обычно он прикреплен с помощью нескольких пластиковых защелок или винтов. Осторожно отсоедините все элементы крепления, избегая повреждений компонентов. Если модуль прикреплен защелками, аккуратно используйте пластиковый инструмент, чтобы не повредить корпус.
Если для снятия требуется откручивание винтов, используйте отвертку с подходящей насадкой, чтобы избежать повреждения шлицев. Внимательно следите за расположением винтов – в некоторых моделях они могут быть разных размеров, что важно при сборке обратно.
После того как все крепления будут удалены, аккуратно извлеките модуль управления, следя за тем, чтобы не повредить соединительные проводники и датчики. Убедитесь, что на проводах нет напряжения, прежде чем окончательно отсоединить все соединения.
Проверка работоспособности утюга после снятия модуля
После того как модуль управления был снят с утюга Redmond, необходимо убедиться в его правильной работе. Для этого выполните следующие шаги:
- Подключите утюг к сети. Убедитесь, что провод и вилка не повреждены, а розетка исправна.
- Проверьте включение утюга. Нажмите кнопку включения и дождитесь появления индикатора работы. Если индикатор не загорелся, возможно, проблемы с соединениями внутри устройства.
- Проверьте нагрев. Оставьте утюг включённым на несколько минут и почувствуйте, нагревается ли подошва. Если утюг не греется, проверьте контактные соединения в месте снятия модуля.
- Проверьте парогенератор. Если утюг оснащён функцией подачи пара, активируйте её. Наблюдайте за образованием пара, если он не выходит, возможно, проблема с блокировкой внутри устройства.
- Проверьте функции регулировки температуры. Попробуйте изменить температуру с минимальной до максимальной и проверьте отклик утюга.
Если после выполнения этих шагов утюг не работает корректно, проверьте, были ли повреждены внутренние компоненты при снятии модуля, и при необходимости обратитесь к специалисту для диагностики.
Возможные последствия отключения модуля управления
Потеря функции автоотключения также является важным моментом. Модуль управления обычно включает функцию автоматического отключения устройства через несколько минут бездействия. При отключении этой функции утюг будет продолжать работать, что может привести к перегреву и возможному повреждению тканей или самого устройства.
Необходимость ручной регулировки станет очевидной, так как утюг перестанет корректно изменять температуру в зависимости от типа ткани. Это повышает риск перегрева и повреждения одежды, а также снижает общий комфорт использования.
Риск повреждения внутренних компонентов возрастает, если утюг будет работать без надлежащего контроля. Постоянный перегрев или нестабильная температура могут повредить как сам нагревательный элемент, так и другие критически важные части устройства.
Таким образом, отключение модуля управления уменьшает функциональность утюга, повышая риски не только для одежды, но и для самого устройства, снижая срок его службы.
Вопрос-ответ:
Как отключить модуль управления утюга Redmond, если он не реагирует на команды?
Если модуль управления утюга Redmond не реагирует на команды, первым шагом будет проверка питания устройства. Убедитесь, что утюг правильно подключен к электросети и что розетка работает. Попробуйте отключить утюг от сети, подождать несколько секунд, а затем снова включить. Если проблема не устранилась, проверьте кнопки управления на панели утюга — возможно, они застряли или повреждены. Если проблема сохраняется, обратитесь в сервисный центр для диагностики.
Что делать, если утюг Redmond продолжает работать, даже когда модуль управления отключен?
Если утюг Redmond продолжает работать, несмотря на отключение модуля управления, это может свидетельствовать о неисправности внутренних компонентов устройства. Проверьте, не поврежден ли модуль управления и нет ли замыкания в проводах. Возможно, стоит проверить переключатели и кнопки, которые могут заедать. В таком случае лучше обратиться в сервисный центр, чтобы специалисты могли провести диагностику и устранить неисправность.
Как правильно отключить модуль управления в утюге Redmond, чтобы избежать его повреждения?
Чтобы правильно отключить модуль управления в утюге Redmond, необходимо прежде всего отключить устройство от электросети. Это обеспечит безопасность и предотвратит возможные короткие замыкания. После этого аккуратно отсоедините все кнопки и переключатели от панели управления. Если вы не уверены в своих силах, лучше обратиться к профессионалу, чтобы избежать повреждения устройства или его компонентов.
Почему утюг Redmond не выключается, даже после отключения модуля управления?
Если утюг Redmond не выключается после отключения модуля управления, возможная причина — неисправность в электрической схеме или кнопке выключения. Это может быть вызвано неисправностью термостата или механизма, отвечающего за отключение устройства. В таком случае, для диагностики и ремонта рекомендуется обратиться в авторизованный сервисный центр, так как самостоятельный ремонт может привести к дальнейшим повреждениям устройства.
