Как сделать фиолетовый цвет в arduino

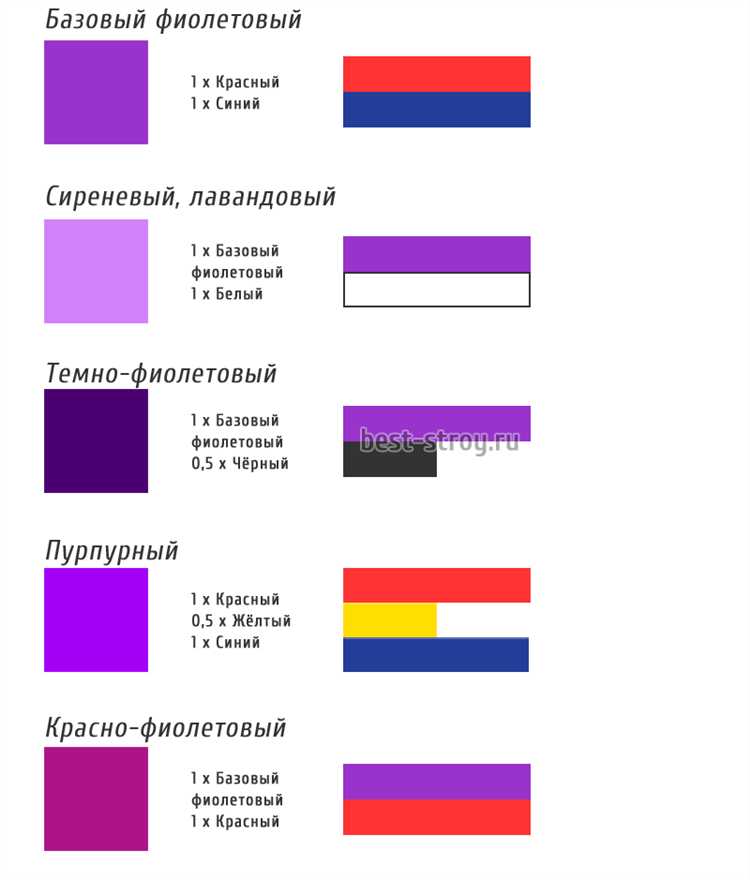

Для получения фиолетового свечения с помощью RGB-светодиода на Arduino необходимо точно задать соотношение интенсивностей красного и синего каналов. Зеленый при этом должен быть полностью отключен. Фиолетовый образуется при смешивании красного (255, 0, 0) и синего (0, 0, 255) в примерно равных пропорциях. Оптимальное значение – analogWrite с параметрами около (128, 0, 128).

RGB-светодиоды бывают двух типов: с общим анодом и с общим катодом. В первом случае сигналы управления подаются понижением напряжения, во втором – повышением. Это критично для корректного управления цветом. Перед подключением важно проверить тип светодиода и соответственно выбрать логику сигнала в скетче.

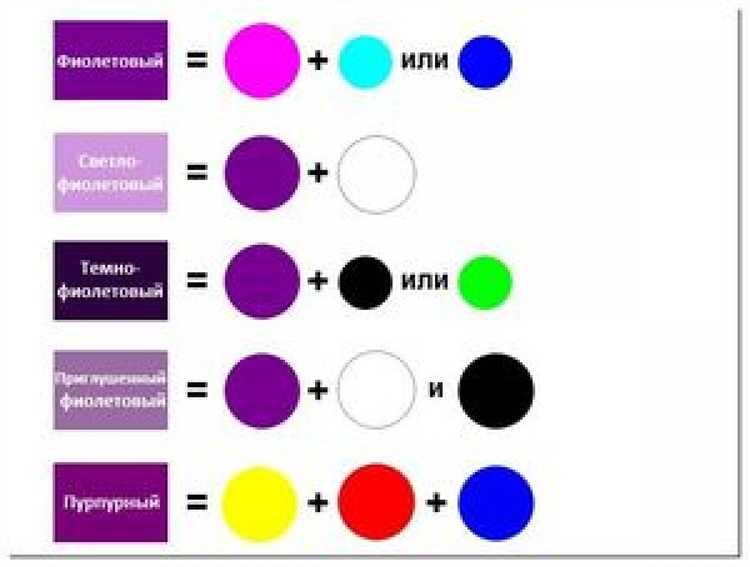

Для точной настройки фиолетового оттенка рекомендуется использовать ШИМ (PWM) пины Arduino. Подключение осуществляется через резисторы номиналом от 220 до 330 Ом к каждому из каналов RGB. Регулируя ширину импульсов на красном и синем канале, можно добиться нужного оттенка фиолетового: от светло-лавандового до насыщенного пурпурного.

При написании скетча желательно задействовать функцию analogWrite(), а не digitalWrite(), чтобы обеспечить плавное изменение яркости. Частота ШИМ-сигнала должна быть выше порога восприятия мерцания – минимум 490 Гц для большинства пинов Arduino Uno. Это исключает визуальный дискомфорт и позволяет точно настроить цветовую температуру свечения.

Выбор подходящего RGB-светодиода для смешивания синего и красного

Важно обратить внимание на характеристики светового потока. У синего и красного кристаллов разная яркость при одинаковом токе. Например, при 20 мА синий диод может выдавать около 400 мКд, в то время как красный – до 1500 мКд. Для равномерного смешивания и получения сбалансированного фиолетового оттенка потребуется программно снизить интенсивность красного канала.

Используйте светодиоды с диффузной линзой, так как прозрачные модели дают направленный свет и усложняют смешивание цветов. Диффузная оболочка способствует равномерному распределению световых потоков и более чистому смешанному цвету.

Выбирайте RGB-светодиоды с малым внутренним сопротивлением и устойчивостью к нагреву. Это обеспечивает предсказуемую работу при длительном включении и предотвращает смещение цветового баланса. Обратите внимание на паспортные параметры: допустимый прямой ток (обычно до 20 мА на канал) и падение напряжения (синий – около 3.2 В, красный – 2.0 В). Эти данные критичны при расчёте резисторов.

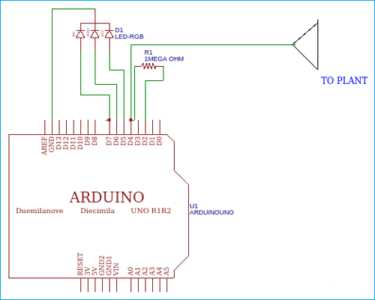

Подключите анод или катод светодиода в зависимости от его типа (общий анод или общий катод) к соответствующему потенциалу питания (VCC или GND).
Подключите резисторы (220–330 Ом) последовательно с каждым каналом RGB для ограничения тока.
Подключите:
- Красный канал к D3
- Зелёный канал к D5
- Синий канал к D6

void setup() {
pinMode(3, OUTPUT);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
}

Для получения фиолетового цвета используйте комбинацию красного и синего каналов. Например:

analogWrite(3, 255); // максимальный красный
analogWrite(5, 0);   // зелёный выключен
analogWrite(6, 255); // максимальный синий

Изменяя значения от 0 до 255, можно точно настраивать оттенок фиолетового. Чем выше точность настройки ШИМ, тем стабильнее цвет.

Определение правильных значений PWM для получения фиолетового оттенка

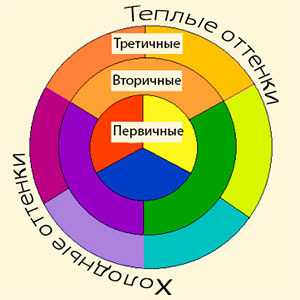

Фиолетовый цвет формируется смешением синего и красного излучения с минимальным или нулевым уровнем зелёного. Для достижения насыщенного фиолетового на RGB-светодиоде с использованием PWM необходимо точно настроить значения широтно-импульсной модуляции для каждого канала.

Оптимальные параметры PWM зависят от характеристик конкретного светодиода, но базовое соотношение следующее: красный – около 120, синий – 255, зелёный – 0. Это обеспечивает баланс, при котором красный не перебивает синий, а зелёный не искажает оттенок.

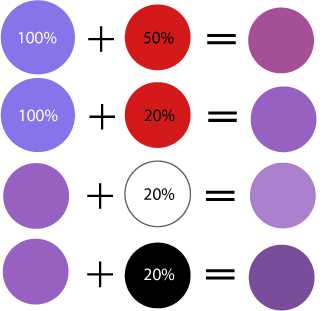

Если контроллер Arduino использует 8-битное разрешение (0–255), установите значение для красного канала на analogWrite(красныйПин, 120), синего – analogWrite(синийПин, 255), зелёного – analogWrite(зелёныйПин, 0). Для более тёплого фиолетового уменьшите синий до 200–220. Для холодного оттенка – увеличьте его до максимума и слегка уменьшите красный.

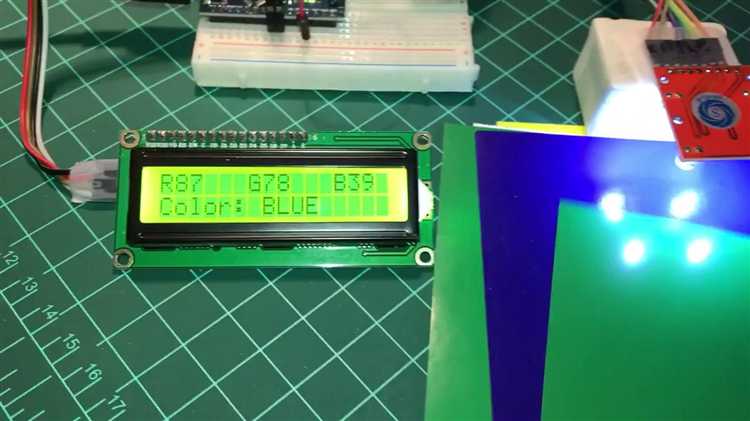

Важно проводить настройку при одинаковом уровне освещения, так как восприятие оттенка сильно зависит от окружающей яркости. Для точной калибровки используйте датчик цвета или визуальную проверку с эталонным изображением фиолетового тона.

Подключение резисторов для защиты компонентов от перегрева

Оптимальное значение сопротивления рассчитывается по формуле: R = (V_ист - V_свт) / I, где:

V_ист – напряжение на выходе Arduino, обычно 5 В;
V_свт – падение напряжения на светодиоде (около 2 В для красного и 3,2 В для синего);
I – желаемый ток через светодиод, не более 20 мА.

Для красного канала: R = (5 - 2) / 0.02 = 150 Ом. Для синего: R = (5 - 3.2) / 0.02 = 90 Ом. На практике применяются стандартные ближайшие номиналы: 150 Ом для красного и 100 Ом для синего. Это снижает ток до безопасного уровня и минимизирует тепловую нагрузку.

Резисторы подключаются последовательно с каждым анодом или катодом в зависимости от схемы подключения. Они должны быть рассчитаны на мощность не менее P = I² × R. При токе 20 мА и сопротивлении 150 Ом мощность составит 0,06 Вт. Использование резисторов мощностью 0,125 Вт или 0,25 Вт обеспечивает термический запас и исключает перегрев при длительной работе.

Пример скетча Arduino для получения фиолетового цвета

Для получения фиолетового цвета на RGB-светодиоде необходимо смешать синий и красный цвета в определённых пропорциях. Зеленый канал при этом должен оставаться выключенным или минимальным.

Подключите аноды красного, зелёного и синего каналов к цифровым выходам Arduino с поддержкой ШИМ (например, D9, D10, D11), а катод – к общему минусу. Используйте токоограничивающие резисторы по 220 Ом на каждый канал.

Скетч ниже устанавливает красный и синий каналы на высокую яркость, а зелёный полностью выключает:

const int redPin = 9;
const int greenPin = 10;
const int bluePin = 11;
void setup() {
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
void loop() {
analogWrite(redPin, 255);   // максимум красного
analogWrite(greenPin, 0);   // зелёный выключен
analogWrite(bluePin, 255);  // максимум синего
}

При необходимости изменить оттенок, уменьшите значение одного из каналов. Например, уменьшение синего до 180 даст более тёплый фиолетовый оттенок. Изменяйте параметры через функцию analogWrite(), чтобы точно подобрать нужный результат.

Проверка и корректировка цвета с помощью серийного монитора

Для тестирования можно использовать следующий код, который передает данные на серийный монитор:

int redPin = 9;
int greenPin = 10;
int bluePin = 11;
void setup() {
Serial.begin(9600);
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
void loop() {
int redValue = 128;   // Пример значения для красного
int greenValue = 0;   // Зеленый канал выключен
int blueValue = 255;  // Максимальное значение для синего
analogWrite(redPin, redValue);
analogWrite(greenPin, greenValue);
analogWrite(bluePin, blueValue);
Serial.print("Red: ");
Serial.print(redValue);
Serial.print(" Green: ");
Serial.print(greenValue);
Serial.print(" Blue: ");
Serial.println(blueValue);
delay(1000); // Пауза для стабильного отображения
}

Когда значения передаются на серийный монитор, можно увидеть, как изменяется интенсивность каждого цвета. Для получения фиолетового, важно правильно настроить красный и синий каналы, при этом зелёный должен быть минимальным (или полностью выключен). В идеале для фиолетового будет использоваться значение красного около 128 и синего около 255.

Таким образом, серийный монитор позволяет не только контролировать процесс, но и оперативно настраивать параметры для получения нужного оттенка, делая процесс настройки более точным и понятным.

Вопрос-ответ:

Как можно получить фиолетовый цвет на светодиоде с использованием Arduino?

Для того чтобы создать фиолетовый цвет на светодиоде с помощью Arduino, нужно использовать RGB-светодиод. Фиолетовый цвет получается, когда одновременно включены красный и синий каналы. В коде Arduino следует установить значения для этих каналов, например, 255 для красного и синего, а для зеленого — 0. Так мы получаем фиолетовый оттенок.

Какие компоненты мне понадобятся для создания фиолетового цвета на светодиоде?

Для работы вам понадобятся следующие компоненты: RGB-светодиод, резисторы (обычно 220 Ом для каждого канала), Arduino (например, Arduino Uno) и соединительные провода. Эти компоненты позволят вам подключить светодиод к Arduino и управлять его цветами через программный код.

Как правильно подключить RGB-светодиод к Arduino для получения фиолетового цвета?

RGB-светодиод имеет четыре контакта: общий анод или катод и три контакта для красного, зеленого и синего цветов. Если у вас светодиод с общим катодом, подключите катод к земле (GND) Arduino, а к каждому цветному контакту — резистор и затем к соответствующему пину на Arduino. Для фиолетового цвета подключите пины красного и синего цветов, установив значения для них в коде Arduino на максимальную яркость (255), а для зеленого — на 0.

Могу ли я изменить яркость фиолетового цвета на светодиоде?

Да, вы можете регулировать яркость фиолетового цвета на светодиоде, изменяя значения, передаваемые в функцию `analogWrite`. Например, если вы хотите сделать фиолетовый менее ярким, вы можете уменьшить значения для красного и синего цветов, например, установить их на 128 вместо 255. Это будет давать более тусклый фиолетовый оттенок.
