Подушка безопасности, встроенная в руль Audi, – элемент сложной системы пассивной безопасности. Её правильная работа зависит от точности установки пиропатрона, корректного подключения шлейфа и соблюдения заводских допусков по сопротивлению цепи. Ошибки при ремонте могут привести к отказу срабатывания или самопроизвольному раскрытию.
Профессиональный ремонт начинается с точной диагностики. Мастера используют сканеры VAG-COM или ODIS, чтобы считать ошибки из блока управления airbag. Наиболее частые коды: 00588 (сопротивление подушки водителя слишком велико/мало) и 01217 (неисправность шлейфа руля). При наличии подобных ошибок руль обязательно демонтируют и проверяют контактную группу на обрыв или короткое замыкание.
Если неисправен спиральный кабель (шлейф), его меняют на оригинальный или качественный аналог, обязательно проверяя совместимость по VIN-коду. Пайка, скрутки или использование нестандартных компонентов недопустимы – они нарушают протокол безопасности Audi и приводят к отказу системы.
После замены компонентов проводится калибровка системы и сброс ошибок. Используется программное обеспечение производителя, чтобы гарантировать восстановление всех функций. Финальный этап – проверка контрольной лампы airbag на панели приборов: она должна загореться при включении зажигания и погаснуть через 3–5 секунд.
Важно: любые работы с подушкой безопасности выполняются только при отключённой АКБ и выдержке не менее 10 минут для полного снятия остаточного напряжения. Это минимизирует риск несанкционированного срабатывания.
Диагностика неисправности подушки безопасности с использованием VAG-COM
Для диагностики подушки безопасности на Audi профессионалы используют сканер VAG-COM (VCDS), подключаемый через OBD-II разъём. После запуска программы необходимо выбрать блок управления 15 – Airbags. Это откроет доступ к управляющему модулю SRS (Supplemental Restraint System).
При наличии ошибок система сразу отобразит их в виде кодов DTC (Diagnostic Trouble Codes). Например, код 00588 — Airbag Igniter Driver Side (N95) может указывать на плохой контакт шлейфа, повреждение пиропатрона или сбой в блоке управления.
Детальная информация по каждому коду позволяет сузить круг поиска неисправности. Ошибки с припиской «Intermittent» говорят о нестабильном контакте, чаще всего связанном с износом контактной группы рулевого шлейфа (clock spring). Статус «Static» означает постоянную неисправность, которая не исчезает при повторных проверках.
После устранения причины неисправности следует удалить ошибки, выбрав функцию Clear Fault Codes, и повторно проверить систему. Если код ошибки возвращается – проблема не решена. Перед удалением убедитесь, что аккумулятор отключён минимум на 10 минут во избежание случайного срабатывания подушки.
Для оценки параметров в реальном времени используйте функцию Measuring Blocks. Например, группа 001 может показывать сопротивление на линии пиропатрона – в норме оно должно быть в пределах 2,0–3,0 Ом. Значения выше или ниже указывают на повреждение цепи или самого элемента.
Перед началом работы отключите аккумулятор, выждав не менее 10 минут для полной разрядки системы SRS. Это исключает срабатывание подушки безопасности при демонтаже.
Используйте Torx T30 для откручивания винтов крепления подушки безопасности с тыльной стороны руля. У большинства моделей Audi (например, A4 B8, A6 C7) винты скрыты под заглушками, расположенными по бокам задней части рулевого колеса. Аккуратно подденьте их пластиковым съемником, не используя металлические инструменты.

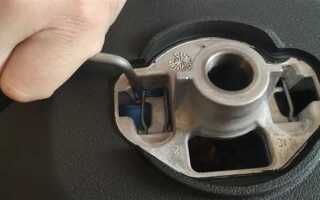

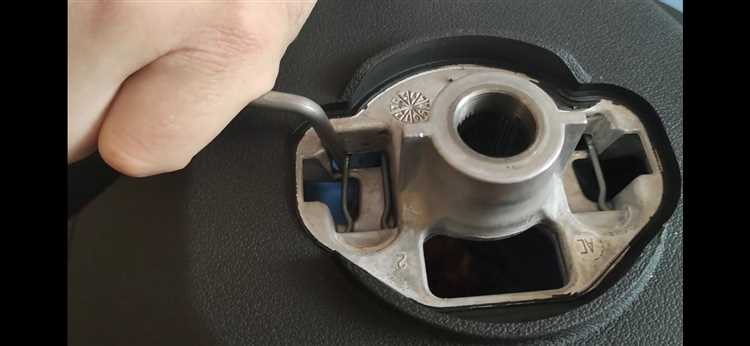

После снятия винтов осторожно потяните подушку безопасности на себя. Не тяните резко – внутри подключены шлейфы. Разъемы, как правило, фиксируются сдвижными замками жёлтого цвета. Для отсоединения используйте пластиковый инструмент, при этом придерживайте модуль двумя руками, чтобы исключить перекос и напряжение шлейфов.
Перед демонтажем самого рулевого колеса выставьте передние колёса строго прямо. Это упростит повторную установку. Далее отметьте положение руля относительно вала меткой маркером. Используйте головку на 12-гранниковый болт M12 или M14 (в зависимости от модели) с моментом затяжки около 60 Нм. Болт однократного использования – после снятия его обязательно заменить.

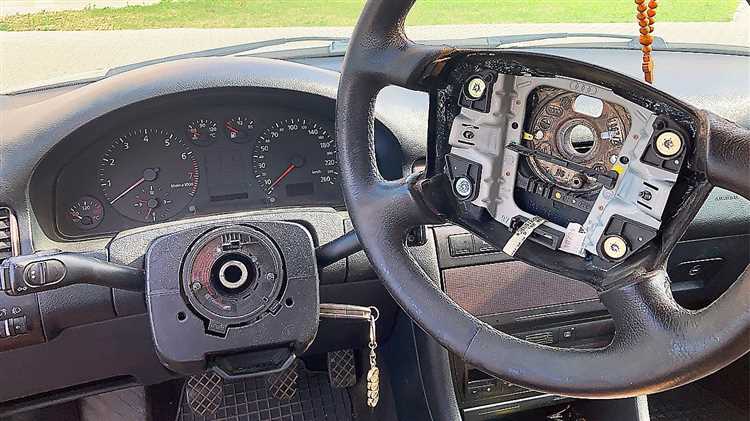

Снимите руль, аккуратно покачивая из стороны в сторону, не допуская резких движений. Не тяните за контактное кольцо подушки – оно хрупкое и легко повреждается. Если руль не поддается, используйте съемник с мягкими лапками, избегая повреждений облицовки.
Все действия выполняйте при хорошем освещении, применяя только специализированные инструменты. Не прикасайтесь к контактным дорожкам шлейфа голыми руками – возможны наводки, нарушающие корректную работу системы безопасности.
Безопасное отключение аккумулятора перед работами с системой SRS
Перед началом любых операций с подушкой безопасности необходимо полностью обесточить электрическую систему автомобиля. Ошибки на этом этапе приводят к срабатыванию SRS и травмам.
- Убедитесь, что ключ зажигания находится в положении «OFF». Не допускается отключение аккумулятора при активном зажигании – это может вызвать сохранение остаточного заряда в контурах SRS.
- Откройте капот и найдите клеммы аккумулятора. Сначала откручивается и снимается «минусовая» клемма – это предотвращает короткое замыкание при касании кузова инструментом.
- Подождите не менее 10 минут после отключения питания. За это время остаточное напряжение в блоке управления SRS и конденсаторах успевает разрядиться. В некоторых моделях Audi допустим интервал до 15 минут – эту информацию можно уточнить в технической документации.
- После разрядки системы убедитесь в отсутствии питания с помощью мультиметра, проверяя напряжение на клеммах блока подушки или разъёмов рулевого колеса.
Игнорирование этих шагов приводит к непредсказуемому срабатыванию подушки даже при отключённой батарее. Особенно важно соблюдать паузу после снятия клемм – многие блоки SRS имеют резервные источники энергии.
Извлечение модуля подушки руля и проверка контактов спирального кабеля
Перед началом работ отключают аккумулятор минимум на 10 минут. Это исключает случайное срабатывание подушки. Далее фиксируют руль в положении «прямо».

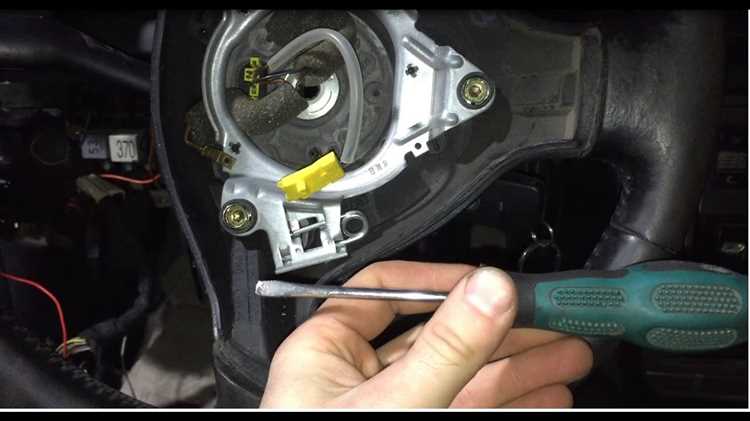

С тыльной стороны рулевого колеса находятся два отверстия под Torx T30. Через них откручивают фиксирующие винты модуля подушки. После ослабления креплений модуль аккуратно вытягивают, не прикладывая усилий – он должен выйти свободно.
Разъёмы подушки соединены с контактной группой спирального кабеля. Их отсоединяют, сдвинув фиксатор и извлекая штекеры строго по направлению разъёма. Повреждение фиксатора или контактов недопустимо.
Осматривают спиральный кабель на предмет трещин, следов нагрева и обрывов дорожек. Подключают мультиметр в режим прозвонки. Проверяют каждый контакт кабеля при положении руля по центру и в крайних положениях. При разрыве сигнала кабель заменяют. Повторное использование дефектной детали исключено.
Перед обратной сборкой очищают контактные площадки, проверяют фиксацию разъёмов. Подушку возвращают на место строго в обратной последовательности, контролируя усилие затяжки винтов.
Замена пиропатрона подушки на оригинальный аналог
Перед заменой необходимо отключить клемму аккумулятора минимум на 10 минут, чтобы исключить срабатывание системы. Используется оригинальный пиропатрон с артикулом, соответствующим VIN-коду автомобиля. Никакие универсальные детали не допускаются – параметры срабатывания и посадочные размеры строго индивидуальны.
Демонтаж старого пиропатрона производится только после снятия подушки и разъединения всех контактных групп. Повреждённые разъёмы и провода подлежат обязательной замене. При установке нового элемента следует обратить внимание на совпадение ключевых пазов и маркировки, обозначающей сторону установки.
Момент затяжки фиксирующего болта – строго по спецификации Audi, обычно 8 Н·м. После сборки проводится проверка сопротивления цепи подушки с помощью мультиметра: диапазон от 2,0 до 3,0 Ом. Диагностика через VCDS позволяет обнулить ошибку подушки и убедиться в корректной регистрации нового пиропатрона.
При малейших сомнениях в исправности разъёма или нарушении изоляции жгута рекомендуется замена всей контактной группы. Эксплуатация с некорректно установленным элементом недопустима – при аварии подушка может не сработать или сработать некорректно.
Сброс ошибки Airbag после ремонта и проверка через диагностический сканер

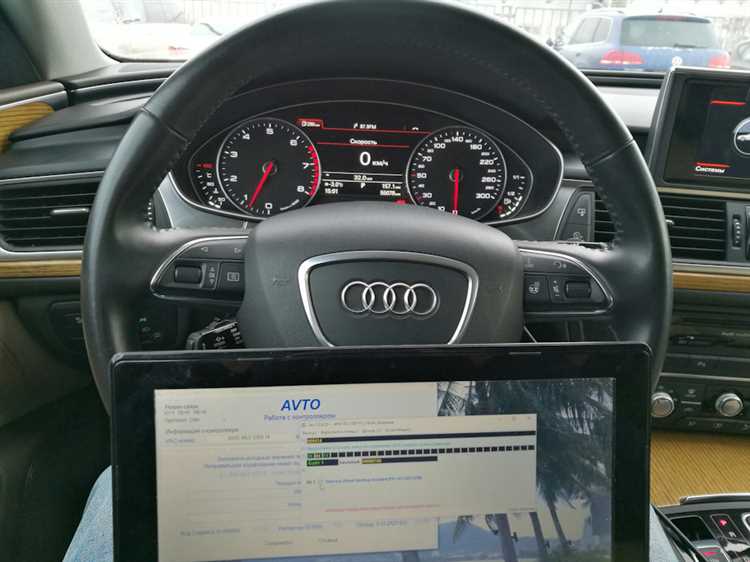

После завершения ремонта подушки безопасности на Audi необходимо очистить память блока управления от сохранённой ошибки. Для этого используется диагностический сканер, поддерживающий протоколы VAG, например, VCDS или ODIS.
Перед подключением сканера убедитесь, что аккумулятор заряжен и все соединения в рулевом модуле восстановлены. Подключите адаптер к OBD-II разъёму, включите зажигание (двигатель запускать не требуется) и запустите программу диагностики.
Перейдите в блок 15 – Airbags. Сначала считайте ошибки. Чаще всего после вмешательства будет активен код 00588 – Airbag Driver Side (N95) или аналогичный, сигнализирующий о разрыве цепи. Если ошибка неактивна и обозначена как «прошлая», выполните команду Clear DTCs.
После сброса ошибок вернитесь в основное меню и повторно выполните сканирование блока 15. В случае успешного восстановления связи индикатор подушки на панели должен погаснуть, а в памяти блока не должно остаться текущих неисправностей.
Если ошибка остаётся, проверьте разъёмы контактной группы подушки, спиральный шлейф (clock spring) и состояние проводки до блока управления. При необходимости выполните повторную сборку и снова очистите ошибки.
В процессе сканирования сохраняйте лог-файлы – они помогут отследить динамику и упростят последующую диагностику, если ошибка вернётся.
Вопрос-ответ:
Можно ли отремонтировать подушку руля Audi или её всегда заменяют?
В большинстве случаев подушку руля не ремонтируют, а именно заменяют. Это связано с тем, что устройство системы безопасности устроено таким образом, чтобы гарантировать однократное срабатывание — после этого модуль считается неработоспособным. Однако профессионалы могут провести точную диагностику: если блок управления подушками не повреждён, а срабатывание произошло по ошибке, иногда возможна замена только определённых элементов системы, например, шлейфа или пиропатрона, но это требует точного знания конструкции и специализированного оборудования.
Что входит в профессиональный ремонт подушки безопасности в руле?
Профессиональный ремонт начинается с полной диагностики системы SRS с помощью дилерского сканера. Затем проводится разбор рулевого колеса, проверка контактов, замена повреждённых компонентов — это может быть шлейф, разъёмы, блок подушки или даже сам руль. Также обнуляется ошибка в блоке управления. Особое внимание уделяется восстановлению эстетики — все крепления и декоративные элементы возвращаются на место так, чтобы не отличались от заводской сборки.
Сколько времени занимает ремонт подушки руля у специалистов?
Если речь идёт только о замене модуля подушки без повреждения других элементов системы, работа может занять около 1–2 часов. В случаях, когда требуется восстановление проводки, замена шлейфа или устранение последствий ложного срабатывания, время увеличивается до 3–4 часов. Всё зависит от модели, сложности доступа и наличия необходимых деталей.
Нужно ли перепрошивать блок SRS после ремонта подушки в руле?
Да, в большинстве случаев требуется вмешательство в программную часть — сброс ошибки или полная перепрошивка блока SRS. После срабатывания подушки в памяти блока фиксируется авария, и пока эта информация не будет стерта, система будет считать себя неисправной. Профессионалы используют оригинальное программное обеспечение, позволяющее корректно обработать данные и вернуть системе работоспособность.
Опасно ли ездить с нерабочей подушкой руля, если остальная часть машины в порядке?
Да, это небезопасно. Хотя автомобиль технически остаётся на ходу, система безопасности нарушена. При аварии подушка не сработает, что может привести к тяжёлым последствиям. Кроме того, в некоторых странах езда с отключённой или неисправной SRS-системой запрещена и может повлечь за собой штрафы. Поэтому специалисты рекомендуют устранять неисправность как можно раньше.
