Двигатель BMW M60, устанавливавшийся на модели 5-й, 7-й серий и 8-й серии в начале 90-х годов, оснащён двумя распредвалами в каждой головке блока. При выполнении работ по замене цепи ГРМ, регулировке фаз или снятии головки требуется точная фиксация распредвалов во избежание смещения фаз газораспределения.
Для фиксации распредвалов на M60 используется специальный инструмент – фиксатор BMW № 11 3 240. Он обеспечивает удержание валов в сервисном положении, соответствующем ВМТ первого цилиндра. Использование неподходящего фиксатора или его отсутствие приводит к критическим ошибкам в работе двигателя после сборки, включая неправильный запуск, вибрации и повреждение клапанного механизма.
Перед установкой фиксатора необходимо установить поршень первого цилиндра в верхнюю мёртвую точку, используя специальный индикатор или метку на шкиве коленвала. Затем снимаются крышки задней части распредвалов, и инструмент устанавливается на торцы валов, обеспечивая неподвижность во время выполнения всех операций.
Важно учитывать, что распредвалы имеют асимметричные шлицы, что исключает возможность установки фиксатора в неправильной ориентации. Также рекомендуется зафиксировать коленвал в положении ВМТ при помощи установочного штифта в блоке цилиндров, чтобы исключить его проворот при манипуляциях с ГРМ.
Инструменты, необходимые для фиксации распредвала BMW M60
Фиксатор коленчатого вала также обязателен. Он устанавливается в заднюю часть блока через технологическое отверстие в картере и предотвращает смещение коленвала при снятии цепи ГРМ. Без его использования невозможно обеспечить точность фаз газораспределения.
Необходим специальный упор натяжителя цепи. Это инструмент с резьбовым механизмом, который заменяет гидравлический натяжитель и позволяет зафиксировать натяжение цепи в процессе разборки и сборки.
Для демонтажа передней крышки двигателя потребуется торцевой ключ на 10 мм, а также головки E12 и E14 для болтов ГБЦ и крышек распредвалов. Обязателен динамометрический ключ с шагом не более 1 Н·м для затяжки болтов крышек валов по спецификации производителя.
Дополнительно потребуется удлинённая отвертка или щуп для контроля положения меток, а также фиксатор маховика, если необходимо блокировать двигатель при работе с цепным приводом.
Использование универсальных инструментов или попытки зафиксировать валы без точного шаблона для BMW M60 приводит к риску нарушения фаз и повреждению двигателя.
Как определить положение ВМТ перед фиксацией распредвала
На двигателе BMW M60 положение верхней мёртвой точки (ВМТ) первого цилиндра определяется по меткам на шкиве коленвала и крышке передней цепи. Проверка выполняется только при снятой крышке ГРМ и доступе к передней части двигателя.
Поверните коленчатый вал по часовой стрелке до совпадения метки «OT» на шкиве с выступом на крышке. Убедитесь, что оба распредвала находятся в положении, при котором кулачки первого цилиндра направлены вверх под углом – впускной и выпускной кулачки смотрят от клапанов. Это критично для точного ВМТ.
Снимите свечу первого цилиндра и вставьте в отверстие индикатор часового типа. Плавно проворачивая коленвал, зафиксируйте положение, при котором индикатор показывает максимальный подъём поршня. Это точная механическая ВМТ. Совпадение с меткой на шкиве должно быть визуально подтверждено.
Для дополнительной проверки используйте фиксатор коленвала BMW 112300 или аналогичный. Он должен легко вставляться в предусмотренное отверстие на картере после достижения правильного положения ВМТ. Если фиксатор не входит, коленвал смещён – скорректируйте вручную.
После фиксации коленвала проверьте совмещение установочных отверстий на распредвалах. Валы должны быть в положении, соответствующем установке фиксаторов BMW 113450. Нарушение положения распредвалов указывает на ошибку в определении ВМТ – процедуру необходимо повторить.
Процедура установки фиксирующих приспособлений на M60
Перед началом установки убедитесь, что двигатель остыл и находится в положении ВМТ первого цилиндра. Поверните коленчатый вал по часовой стрелке за центральный болт до совмещения меток на шкиве и корпусе.
- Снимите крышки клапанов с обеих головок блока. Осмотрите распределительные валы: шпонки должны быть в положении «на 12 часов».
- Установите фиксатор распределительных валов (специальный инструмент BMW № 113450) на задние торцы валов. Он должен плотно прилегать без зазоров. Несовпадение означает неправильное положение ВМТ – повторите установку меток.
- Заблокируйте коленчатый вал фиксирующим штифтом через отверстие в блоке цилиндров рядом с маховиком. Используйте инструмент BMW № 112300.
- Проверьте натяжение цепи ГРМ. При наличии провиса замените натяжитель до дальнейшей работы.
- При необходимости снимите звёздочки с распределительных валов. Перед этим зафиксируйте валы от проворота с помощью ключей с контрвставками, чтобы не повредить валы или посадочные места.
После фиксации валов проверьте повторно совмещение всех меток. Допустимая погрешность – не более 1 градуса. Только при соблюдении этих условий можно приступать к дальнейшему обслуживанию цепного привода или замене фазовращателей.

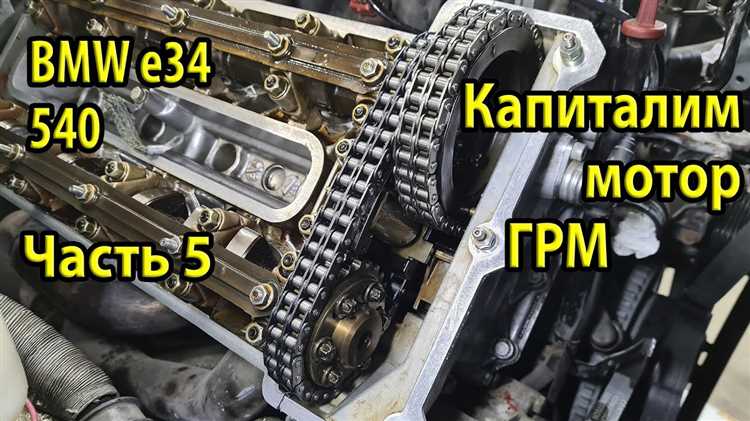

Проверка совпадения меток ГРМ после фиксации распредвала
После установки фиксирующих приспособлений на распредвалы двигателя BMW M60 необходимо убедиться в точном совпадении всех меток газораспределительного механизма. Нарушение фаз ГРМ даже на один зуб приводит к нестабильной работе мотора, пропускам зажигания и снижению компрессии.
- Убедитесь, что коленчатый вал установлен в положение ВМТ первого цилиндра. Штифт в маховике должен упереться в упор фиксатора.
- Проверьте положение звезд распредвалов. Метки на зубчатых шкивах должны быть строго параллельны поверхности головки блока цилиндров.
- Контроль совпадения производится визуально через специальные окна в верхней части ГБЦ. Допускается отклонение не более чем на 1 мм по горизонтали.
- Оцените натяжение цепи. Сторона между коленчатым валом и впускным распредвалом должна быть натянута. Слабина указывает на неправильное положение одного из валов.
- Проведите двойную проверку: снимите фиксаторы, проворачивайте коленвал вручную на два оборота по часовой стрелке, затем снова установите фиксаторы. Если метки не совпадают – повторите установку ГРМ.
Игнорирование точного совмещения меток при фиксации распредвала часто приводит к повреждению клапанного механизма. Поэтому проверка обязательна перед окончательной сборкой двигателя.
Частые ошибки при фиксации распредвала и как их избежать
Одна из распространённых ошибок – использование неподходящих фиксирующих приспособлений. На двигателе BMW M60 требуется специальный инструмент OEM 113450 для точной установки распредвалов. Самодельные или универсальные фиксаторы могут сместить вал даже на несколько градусов, что приведёт к неправильному углу опережения фаз газораспределения.
Неправильная установка вала при ВМТ первого цилиндра также часто приводит к ошибкам. Перед фиксацией необходимо убедиться, что поршень первого цилиндра находится в верхней мёртвой точке, а метки на шкиве коленвала совмещены с контрольным выступом на блоке. Отклонение даже на один зуб нарушает синхронизацию фаз.
Неудалённое натяжение цепи ГРМ при фиксации – ещё одна критическая ошибка. Установку фиксаторов следует производить только после установки временного натяжителя цепи, например, при помощи адаптера 113410. Без предварительного натяжения цепи вал может провернуться при затяжке болтов, что исказит положение кулачков.
Игнорирование необходимости повторной проверки фаз после затяжки распредвалов – частая причина последующих проблем с запуском. После затяжки крышек валов необходимо вновь установить фиксаторы и убедиться, что они входят без усилия. Если фиксация требует усилия – значит, валы сдвинулись, и процедуру нужно повторить.
Также нередко допускается ошибка при работе с вторичными метками на крышках ГБЦ. Эти метки служат лишь для грубой ориентации и не должны использоваться как основная точка отсчёта. Опираться следует исключительно на заводские метки коленвала и точную установку фиксаторов на распредвалы.
Как зафиксировать распредвал при снятой головке блока
Первый способ – использование специальных фиксирующих приспособлений. На двигателе BMW M60 существует возможность установки фиксаторов распредвала через отверстия в блоке цилиндров. Эти фиксаторы, как правило, имеют форму штифтов или стержней, которые вставляются в отверстия и блокируют ось распредвала в нужном положении. Убедитесь, что фиксатор точно соответствует конструкции вашего двигателя, так как для разных моделей может быть предусмотрена своя версия инструмента.
Другой метод – использование упора для распредвала. Это металлический элемент, который устанавливается между корпусом распредвала и другим неподвижным элементом двигателя, таким как блок цилиндров или крышка. Он не позволяет валу вращаться и сохраняет его в фиксированном положении, что особенно важно при снятой головке блока, когда распредвал может оказаться не зафиксированным в других точках.
Для большей надежности можно использовать несколько фиксирующих элементов одновременно. Например, фиксация с помощью штифта в одном из отверстий распредвала в сочетании с упором в другом месте поможет исключить возможность нежелательных перемещений. Важно, чтобы все элементы были надежно закреплены и не подвергались воздействию внешних сил, таких как вибрации или удары.
Не забывайте про контроль положения распредвала в процессе разборки. После установки фиксаторов проверьте, чтобы вал не мог свободно вращаться. Это можно сделать с помощью легкого нажатия на вал или покачивания его в обе стороны. Если фиксация выполнена корректно, вал останется неподвижным.
Правильная фиксация распредвала при снятой головке блока важна для сохранения точности при сборке двигателя и предотвращения повреждений, связанных с неправильной установкой компонентов газораспределительного механизма.
Снятие фиксирующих приспособлений без риска смещения фаз
Перед снятием фиксирующих элементов необходимо убедиться, что двигатель находится в правильном положении. Для этого используйте индикатор положения коленчатого вала и распредвала, чтобы убедиться, что фазы находятся в исходном положении. Рекомендуется производить блокировку распредвала с использованием специализированного инструмента, который обеспечивает точность фиксации, минимизируя вероятность смещения.
После блокировки распредвалов и коленвала, можно приступить к снятию фиксирующих элементов. Процесс должен происходить постепенно, с применением равномерного усилия, чтобы избежать резкого воздействия на систему газораспределения. Сначала освободите фиксирующие болты, при этом избегайте применения чрезмерного усилия, которое может повлиять на компоненты механизма.
Особое внимание стоит уделить фиксации распредвалов до момента снятия последнего фиксирующего элемента. Когда все элементы, удерживающие распредвал в фиксированном положении, сняты, убедитесь, что распредвалы не изменили своего положения. Для этого можно использовать дополнительные фиксаторы для распредвалов, если они есть в наличии.
Рекомендуется проводить снятие фиксирующих приспособлений с максимально осторожным подходом, особенно на двигателях, которые уже прошли длительный эксплуатационный срок. В противном случае возможно повреждение или износ элементов механизма, что может привести к необходимости более дорогого ремонта.
Вопрос-ответ:
Как правильно зафиксировать распредвал на двигателе BMW M60?
Для фиксации распредвала на двигателе BMW M60 необходимо использовать специальные приспособления, такие как фиксатор распредвала и установочные метки на шкивах. Сначала нужно ослабить натяжитель цепи и снять крышку распределительного вала, чтобы получить доступ к шкивам. После этого устанавливаются фиксирующие элементы, которые обеспечат правильное положение распредвала во время ремонта или замены. Необходимо также убедиться, что все метки на шкивах совпадают с заводскими метками на блоке двигателя.
Что делать, если распредвал на BMW M60 не фиксируется должным образом?
Если распредвал на BMW M60 не фиксируется должным образом, это может быть связано с износом или повреждением фиксирующих элементов. В первую очередь, стоит проверить целостность фиксаторов распредвала и состояние зубчатых шкивов. Также важно убедиться, что все метки на распределительном валу и цепи совпадают. Если проблема сохраняется, стоит обратиться к специалисту, так как неправильная фиксация может привести к нарушению работы двигателя и его повреждению.
Зачем нужно фиксировать распредвал при работе с двигателем BMW M60?
Фиксация распредвала на BMW M60 необходима для обеспечения точности и правильности работы газораспределительного механизма. Без фиксации распредвал может сместиться во время работы, что приведет к неправильному времени открытия и закрытия клапанов, а это, в свою очередь, может вызвать потери мощности, повышенный расход топлива или даже серьезные повреждения двигателя. Это особенно важно при замене цепи или ремонте ГРМ.
Какие инструменты потребуются для фиксации распредвала на BMW M60?
Для фиксации распредвала на BMW M60 потребуется несколько специальных инструментов. В первую очередь, это фиксатор распредвала, который используется для надежной установки распредвала в нужное положение. Также понадобится набор ключей и торцевых головок для снятия крышки и натяжителя цепи. Важно использовать только качественные инструменты, чтобы избежать повреждения компонентов двигателя.
Как проверить, правильно ли зафиксирован распредвал на BMW M60 после ремонта?
После ремонта распредвала на BMW M60 необходимо выполнить несколько проверок. Во-первых, нужно убедиться, что все метки на шкивах распредвала и цепи совпадают. Затем следует прокрутить двигатель вручную, чтобы убедиться, что распредвал не смещается и работает плавно. Также рекомендуется провести проверку работы двигателя в режиме холостого хода и на небольших оборотах, чтобы выявить возможные проблемы с газораспределением.
