Блок управления LWS (Lenkwinkel Sensor) в BMW E53 отвечает за считывание угла поворота рулевого колеса и является ключевым элементом в системе DSC. При его замене или восстановлении требуется корректная запись содержимого EEPROM, чтобы избежать ошибок связи и адаптации.
EEPROM в LWS чаще всего реализован на микросхемах типа 24C04 или аналогичных. Для доступа к ним необходимо частичное вскрытие блока с демонтажом защитного кожуха. Чтение и запись содержимого осуществляется программаторами, поддерживающими работу с I2C, например, XGecu T56, TL866II Plus, либо специализированными устройствами на базе CH341A при наличии соответствующего программного обеспечения.
Перед записью важно считать оригинальный дамп, даже если блок неисправен – возможно, удастся извлечь данные о калибровке. При отсутствии оригинального дампа рекомендуется использовать проверенный образ EEPROM от идентичного блока с таким же номером детали и годом выпуска. Несовпадение версии прошивки может привести к ошибкам 5E3F, 5E40 и нестабильной работе ESP/DSC.
После записи EEPROM обязательна калибровка датчика угла поворота с помощью диагностического оборудования, например, ISTA+ или INPA. Без этого блок не будет корректно взаимодействовать с системой стабилизации, даже если запись прошла успешно. В некоторых случаях потребуется также сброс ошибок и адаптаций в блоках DSC и SZL.
Как определить версию блока LWS на BMW E53
Версия блока LWS (Lenkwinkelsensor – датчик угла поворота рулевого колеса) критически важна при выполнении EEPROM-записи или замены устройства. Правильное определение версии позволяет избежать ошибок при кодировании и прошивке.
- Подключите диагностическое оборудование (например, INPA, ISTA/D или PASoft 1.4) через OBD-разъём под рулевой колонкой.
- Запустите выбранную программу и перейдите к модулю LWS, он может обозначаться как «Lenkwinkelsensor» или «LWS Sensor».
- Откройте информацию о блоке (обычно это вкладка «Info» или «Identification»). Обратите внимание на следующие параметры:
- HW-номер (Hardware number) – указывает аппаратную версию. Например, 6792081 указывает на раннюю ревизию LWS, несовместимую с некоторыми прошивками.
- SW-номер (Software number) – идентифицирует текущую прошивку блока. Некоторые версии требуют определённого формата EEPROM-данных.
- Дата производства – помогает косвенно определить ревизию: до 2003 года чаще встречаются версии без полной совместимости с CAN-шиной.
- Проверьте наличие дополнительного обозначения AFS (Active Front Steering). Если присутствует, установлен LWS с расширенной функциональностью, требующий отдельной калибровки.
- Для полной уверенности выполните сравнение считанных данных с технической документацией BMW или базой данных по номерам блоков (ETK, RealOEM).
Определение версии необходимо производить до любых манипуляций с EEPROM, так как несовпадение версии прошивки и железа приведёт к потере связи по шине и невозможности адаптации блока.
Необходимые инструменты и программаторы для работы с EEPROM
Для доступа к EEPROM блока LWS на BMW E53 потребуется специализированное оборудование, обеспечивающее точное считывание и запись данных без риска повреждения микросхемы.
Программатор – основной инструмент. Наиболее популярные модели: Willem GQ-4X, TL866II Plus и UPA-USB v1.3. TL866II Plus поддерживает широкий спектр EEPROM, включая 93C, 24C, 25C. UPA-USB особенно удобен при работе с микросхемами в цепи без выпайки.
Адаптеры и панельки – необходимы для подключения микросхем различных корпусов. Для SOIC8 используется клипса типа Pomona 5250 или аналог, позволяющая подключаться напрямую к микросхеме на плате. DIP-сокеты требуются при выпайке чипа и установке в программатор.
Паяльное оборудование – паяльник с тонким жалом (0.2–0.5 мм), термовоздушная станция для аккуратного демонтажа, припой с низкой температурой плавления (например, сплав Розе) и флюс без канифоли, например, RMA-223 или Amtech NC-559.
Микроскоп или увеличительная линза – необходимы для точной пайки и проверки целостности контактных дорожек.
Питание и стабилизация – при работе в схеме требуется лабораторный блок питания с возможностью ограничения по току. Напряжение, подаваемое на микросхему, должно строго соответствовать её спецификации – чаще всего 3.3 В или 5 В.
Программное обеспечение – для TL866II используется оригинальный Xgpro, для UPA-USB – комплектная утилита. Программа должна поддерживать конкретную модель EEPROM, например, 93C66, 24C16 или 95080.
Контроль целостности – перед записью рекомендуется сделать две копии дампа, сверить контрольные суммы, исключить ошибки чтения. После записи – провести верификацию и сравнение с эталонным дампом.
Снятие блока LWS и доступ к EEPROM-чипу

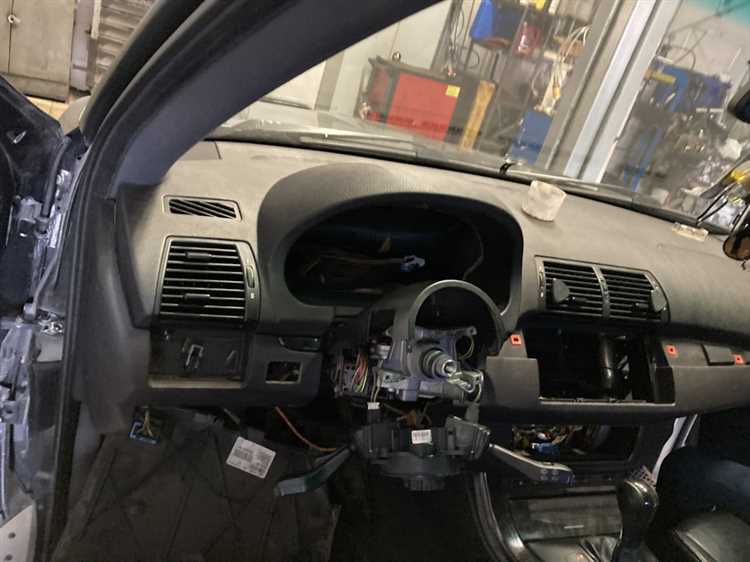

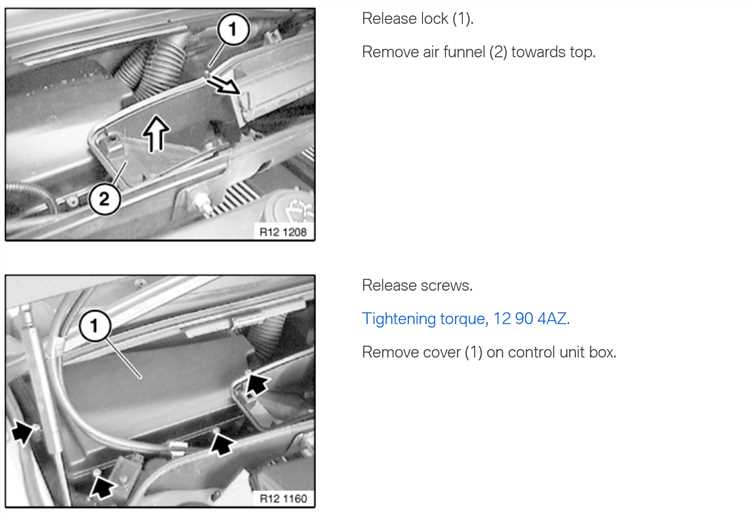

Для демонтажа блока LWS (Lenkwinkelsensor) на BMW E53 потребуется снять рулевое колесо и кожух рулевой колонки. Перед началом работ отключите минусовую клемму аккумулятора минимум на 15 минут для исключения срабатывания подушки безопасности.
Снимите заглушку подушки безопасности с задней части руля, используя пластиковый съемник. Отверткой TORX T30 ослабьте крепления модуля подушки безопасности, аккуратно отсоедините разъемы и извлеките модуль. Далее ослабьте центральную гайку крепления руля (гайка на 16 мм), сделайте метки положения и снимите рулевое колесо поступательным движением без рывков.
Открутите винты кожуха рулевой колонки (TORX T20), снимите верхнюю и нижнюю половины. Блок LWS расположен за рулевым кольцом – удерживается на пластиковых фиксаторах. Аккуратно отожмите фиксаторы и снимите блок, не повредив гибкий шлейф, соединяющий LWS с кольцом SCC (Slip Ring).
Для доступа к EEPROM-чипу необходимо вскрыть пластиковый корпус блока LWS. Используйте строительный фен для локального прогрева клеевых швов (не превышайте 120 °C). После вскрытия корпус разделяется на две половины, на одной из которых закреплена плата с микросхемами.

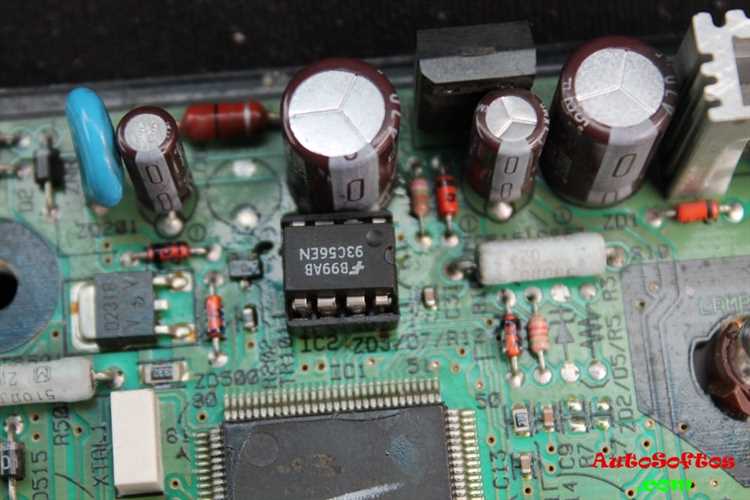

Чип EEPROM, как правило, маркируется как 93C66 или аналог, располагается на лицевой стороне платы ближе к разъему. Перед считыванием рекомендуется выпаять микросхему и использовать программатор с DIP-адаптером. В случае внутрисхемного доступа убедитесь, что питание отключено, и используйте зажим типа SOIC8 clip для подключения к пинам микросхемы.
Нарушение пайки, перегрев платы или неправильное подключение программатора могут привести к повреждению EEPROM и полной потере данных. Работы выполняются только при наличии опыта микропайки и чтения микросхем.
Чтение дампа EEPROM с помощью программатора
Для считывания EEPROM блока LWS на BMW E53 требуется точная идентификация микросхемы. В большинстве случаев используется 93C66 или аналогичная, с интерфейсом SPI или Microwire. Перед началом работ необходимо демонтировать блок, обеспечить антистатическую защиту и подготовить рабочую зону с хорошим освещением.
Перед считыванием обязательно сделать резервную копию – даже кратковременная ошибка соединения может повредить содержимое. В настройках программатора укажите точную модель микросхемы. После считывания проверьте контрольную сумму и целостность дампа, сравнив его структуру с известными рабочими образцами.
Файл сохраняется в формате BIN без изменений. Рекомендуется использовать HEX-редактор для предварительного анализа содержимого. Обратите внимание на оффсеты, содержащие идентификаторы, привязку к автомобилю и статус иммобилайзера – ошибки в этих зонах могут привести к невозможности запуска двигателя.
Редактирование дампа для изменения параметров блока LWS
Перед началом редактирования дампа блока LWS необходимо считать содержимое EEPROM, как правило, с помощью программатора типа Xprog, UPA или аналогичного. Формат дампа – бинарный (*.bin), объём памяти – 93C66 для большинства версий LWS на BMW E53.
Открытие дампа производится в HEX-редакторе, например, HxD или WinHex. Для корректного отображения структур следует переключить представление на 16 байт в строке. Смещения, на которых находятся ключевые параметры, варьируются в зависимости от прошивки, но, как правило:
– VIN зашит в диапазоне 0x40–0x4F. Он представлен в ASCII-формате и легко идентифицируется по последовательности символов типа WBANX31070…
– Углы положения рулевого колеса записываются в виде двухбайтовых значений со знаком (signed) в формате little-endian. Смещения: 0x60–0x61 (начальный угол), 0x62–0x63 (текущий угол). Изменение значений возможно вручную, однако важно соблюдать допустимый диапазон, иначе блок LWS перейдёт в ошибку.
– Byte 0x10 отвечает за конфигурацию CAN-протокола. Типичные значения: 0x01 – стандартный режим, 0x02 – диагностика. Изменение этого байта может отключить коммуникацию с другими блоками, поэтому перед правкой рекомендуется сохранить оригинальный дамп.
После внесения изменений файл необходимо сохранить без изменений в структуре и длине. Запись производится тем же программатором, с обязательной верификацией. После записи требуется сброс адаптаций в ISTA+ или INPA, иначе возможны ошибки по шине CAN и DSC.
Запись изменённого дампа обратно в EEPROM
Запись изменённого дампа обратно в EEPROM блока LWS на BMW E53 требует точности и внимательности, так как неверные действия могут привести к неисправности устройства или повреждению данных. Процесс записи подразумевает несколько ключевых этапов, которые необходимо соблюдать для успешного завершения операции.
Для начала убедитесь, что у вас есть доступ к диагностическому порту автомобиля и соответствующему оборудованию. Программатор или адаптер, такие как K+CAN, ELM327 или специализированные устройства, должны быть совместимы с BMW E53 и поддерживать работу с EEPROM.
Перед записью дампа важно сделать резервную копию исходных данных. Это позволит восстановить первоначальные настройки в случае ошибки.
- Подготовка программного обеспечения: Убедитесь, что используемая программа для работы с EEPROM (например, BMW Explorer или WinKFP) поддерживает запись в блок LWS. Проверьте настройки для работы с нужной версией EEPROM.
- Подключение оборудования: Подключите программатор к диагностическому порту автомобиля и убедитесь, что соединение стабильно. Ожидайте подтверждения со стороны диагностического ПО о наличии связи с блоком LWS.
- Загрузка дампа: Загрузите изменённый дамп в программное обеспечение, которое будет использоваться для записи. Убедитесь, что файл дампа корректен, а все изменения были внесены правильно.
- Запись данных: Активируйте процесс записи. Важно следить за индикаторами программы, чтобы убедиться, что операция прошла без ошибок. Во время записи не рекомендуется прерывать процесс или отключать питание.
После завершения записи выполните проверку устройства. Для этого можно использовать диагностическое оборудование для чтения данных из блока LWS. Если дамп записан корректно, устройство должно функционировать в штатном режиме.
- Тестирование: Проведите тесты, чтобы проверить работу блоков, связанных с EEPROM. Особенно важно протестировать функции, которые могут зависеть от данных, хранящихся в блоке LWS.
- Калибровка: При необходимости проведите повторную калибровку блока, если в результате записи произошли изменения в настройках.
Если вы столкнулись с ошибками после записи, это может свидетельствовать о проблемах с самой операцией записи или повреждении данных. В таком случае рекомендуется восстановить исходный дамп и повторить процедуру с дополнительной осторожностью.
Проверка работоспособности блока LWS после перепрошивки
Следующий шаг – проверка данных с датчика угла поворота руля. В процессе теста необходимо убедиться, что значения угла, считываемые с блока LWS, соответствуют фактическому положению руля. Для этого можно использовать сканер, который позволяет отслеживать изменения угла в реальном времени, а также сверить эти данные с манипуляциями руля. Если показания датчика стабильны и точно соответствуют действительности, блок работает корректно.
Также важно протестировать систему стабилизации и динамической помощи, такие как ASC+T и DSC, которые используют информацию от блока LWS. Во время теста следует выполнить несколько маневров на низкой скорости, например, повороты с различными углами наклона руля, и проверить реакцию системы на вмешательство. Если реакции системы адекватны и нет сбоев, то прошивка блока LWS выполнена успешно.
Для дополнительной проверки можно провести калибровку блока LWS с помощью диагностического оборудования. Это помогает убедиться, что блок правильно интерпретирует углы и отдает правильные команды. Во время калибровки важно не только выполнить процедуру на ровной поверхности, но и убедиться, что автомобиль стоит в правильной позиции относительно датчиков.
Если после перепрошивки блок LWS продолжает работать некорректно или возникают ошибки, следует проверить проводку, датчики и подключения, так как проблема может быть не в прошивке, а в аппаратной части системы.
Вопрос-ответ:
Что такое запись EEPROM в блок LWS на BMW E53?
Запись EEPROM в блок LWS (или блок управления рулевой колонкой) на BMW E53 — это процесс записи или изменения данных в памяти EEPROM (электронно стираемой программируемой памяти), которая хранит важную информацию о работе системы рулевого управления, включая настройки и калибровку. Процесс записи может быть необходим при диагностике, ремонте или замене деталей, чтобы система продолжала работать правильно и синхронизированно с другими модулями автомобиля.
Какова роль блока LWS в BMW E53?
Блок LWS на BMW E53 контролирует систему рулевого управления и поддерживает связь с другими модулями автомобиля, такими как система управления двигателем, тормоза и подушки безопасности. Он анализирует данные о движении руля, угле поворота и других параметрах, чтобы обеспечить безопасность и стабильность автомобиля. В случае неисправности или необходимости замены, блок LWS может требовать перепрограммирования или записи новых данных в его EEPROM-память для корректной работы.
Какие могут быть последствия неправильной записи данных в EEPROM блока LWS?
Неправильная запись данных в EEPROM блока LWS может привести к сбоям в системе рулевого управления, неправильной калибровке угла поворота руля и даже к возникновению ошибок на приборной панели. Это может затруднить управление автомобилем и создать дополнительные проблемы с безопасностью. В худшем случае это может привести к невозможности запуска автомобиля или даже к отказу других важных систем, таких как система стабилизации.
Можно ли самостоятельно записывать данные в EEPROM блока LWS на BMW E53?
Самостоятельная запись данных в EEPROM блока LWS возможна, но требует специализированных знаний и инструментов, таких как диагностическое оборудование и программное обеспечение для работы с памятью EEPROM. Процесс записи требует точности и осторожности, так как ошибка в процессе может привести к повреждению блока или некорректной работе системы. Рекомендуется обращаться к профессиональным автоэлектрикам или сервисным центрам, которые имеют опыт работы с данным типом оборудования.
Какие диагностические шаги необходимы перед записью EEPROM в блок LWS?
Перед записью данных в EEPROM блока LWS необходимо выполнить несколько диагностических шагов. В первую очередь, нужно проверить состояние блока и подключенные к нему компоненты, чтобы исключить физические повреждения. Также важно выполнить считывание кодов ошибок, чтобы убедиться, что все остальные системы работают корректно. После этого можно приступать к записи, но важно иметь точную информацию о конфигурации автомобиля и соблюсти все инструкции по калибровке и программированию.
Что такое запись EEPROM в блок LWS на BMW E53 и зачем она нужна?
Запись в EEPROM блока LWS (англ. Light and Warning System) на BMW E53 — это процесс записи данных, связанных с системой освещения и предупреждения автомобиля. Этот блок управляет различными аспектами работы освещения, такими как уровень яркости и работа индикаторов, а также обеспечивает функции предупреждения водителя о неисправностях. Процесс записи в EEPROM позволяет обновить или скорректировать настройки системы, что может понадобиться при ремонте, модификациях или изменении конфигурации автомобиля.
