Передняя фара Suzuki Jimny крепится с помощью болтов и клипс, доступ к которым требует частичной разборки облицовки передней части автомобиля. Для снятия потребуется крестообразная отвертка, головка на 10 мм и пластиковый съемник для фиксаторов. Процесс занимает около 30–40 минут при условии аккуратной работы.
Перед началом работ обязательно отключите аккумулятор, чтобы исключить возможность короткого замыкания при отсоединении разъема питания фары. Следующим шагом необходимо демонтировать переднюю решетку радиатора. Она удерживается несколькими пластиковыми фиксаторами и двумя болтами, доступ к которым открыт после открытия капота.
После снятия решетки открывается доступ к винтам крепления фары. Обычно это три болта на 10 мм: два сверху и один сбоку. Открутив их, аккуратно потяните фару на себя, избегая резких движений – с обратной стороны подключен разъем питания. Его нужно отсоединить, нажав на фиксатор и вынув штекер из гнезда.
Фару можно извлекать только после полной отсоединения всех разъемов. Если планируется замена лампы или ремонт корпуса, лучше сразу осмотреть состояние уплотнителей и посадочного места на предмет повреждений или загрязнений. Установка новой или обслуженной фары выполняется в обратном порядке с обязательной проверкой регулировки света.
Необходимые инструменты для демонтажа фары Suzuki Jimny
Для снятия передней фары на Suzuki Jimny потребуется крестовая отвертка PH2 с магнитным наконечником – она удобна при откручивании винтов в ограниченном пространстве. Дополнительно понадобится трещотка с головкой на 10 мм для снятия болтов крепления фары к кузову.
Пластиковые съемники для клипс обязательны при демонтаже облицовки и защитных элементов – они предотвращают повреждение лакокрасочного покрытия. Небольшой удлинитель и кардан необходимы для доступа к креплениям, расположенным в труднодоступных местах.
Фонарик с узконаправленным светом упростит работу в моторном отсеке. Рекомендуется использовать перчатки с противоскользящей поверхностью – это обеспечит точность при работе с мелкими крепежами и разъемами.
Для отсоединения разъема питания фары может понадобиться плоская отвертка с тонким жалом – с её помощью удобно отжимать фиксаторы, не повреждая корпус разъема.
Отключение аккумулятора перед началом работ
Перед демонтажем передней фары Suzuki Jimny важно полностью обесточить систему, чтобы избежать короткого замыкания и повреждения электроники.
- Убедитесь, что зажигание выключено, а ключ извлечён из замка.
- Откройте капот, зафиксируйте его штатным упором.
- Найдите клеммы аккумулятора. Сначала ослабьте и снимите минусовую клемму (обычно чёрного цвета, обозначена символом «–»).
- Отведите клемму в сторону так, чтобы она не могла случайно коснуться клемм аккумулятора или кузова.
- При необходимости снимите плюсовую клемму, если требуется полный демонтаж аккумулятора.
- Используйте гаечный ключ на 10 мм – стандартный размер для клемм Jimny.
- После отключения подождите не менее 2–3 минут для полной разрядки остаточного напряжения в системе.
- Не допускайте контакта инструмента с кузовом при работе с клеммами – это может вызвать искрение.
Отключение аккумулятора – обязательный этап перед началом работ с оптикой, особенно на моделях с чувствительной электроникой и датчиками.
Снятие декоративной решётки переднего бампера
Откройте капот и зафиксируйте его в открытом положении. Найдите четыре пластиковых клипсы, расположенных по верхнему краю решётки. Используйте тонкую плоскую отвёртку или съёмник, аккуратно подденьте центр каждой клипсы и извлеките их без повреждения.
После удаления верхних креплений, перейдите к нижней части решётки. Здесь находятся два защёлкивающихся фиксатора, расположенных по краям. Потяните решётку на себя аккуратно, начиная с одного угла, чтобы освободить первую защёлку. Повторите то же для противоположной стороны.
Дополнительно за решёткой могут быть боковые защёлки, фиксирующие её к фарам или крыльям. При наличии сопротивления не применяйте силу – вместо этого сдвиньте решётку немного вверх, затем на себя. Это поможет избежать поломки пластиковых креплений.
После полного отсоединения всех фиксаторов решётку можно снять и отложить в сторону. Следите за тем, чтобы не потерять клипсы – они могут потребоваться при обратной установке.
Демонтаж переднего бампера для доступа к фаре
Перед началом отключи минусовую клемму аккумулятора – в Suzuki Jimny она расположена справа, ближе к фаре. Это предотвратит короткое замыкание при отсоединении электрики.
Открой капот и выкрути по два винта с каждой стороны решётки радиатора. Снимай решётку аккуратно, поддев нижние клипсы пластиковым шпателем, чтобы не повредить фиксаторы.
Под бампером находятся три самореза по центру и по одному по краям. Их можно выкрутить торцевой головкой на 10 мм. На арках установлены саморезы и клипсы: выверни колёса в сторону, чтобы получить доступ, и удали крепежи с обеих сторон.
С боков бампер держится на направляющих. Потяни за его края строго наружу – без усилий, чтобы не повредить фиксаторы. Если чувствуется сопротивление, проверь, не пропущен ли какой-либо крепёж.
После отсоединения бампера отключи разъёмы противотуманных фар (если они установлены) и аккуратно убери бампер в сторону.
Теперь открывается доступ к болтам крепления передней фары. Не трогай проводку, пока не открутишь фару полностью.

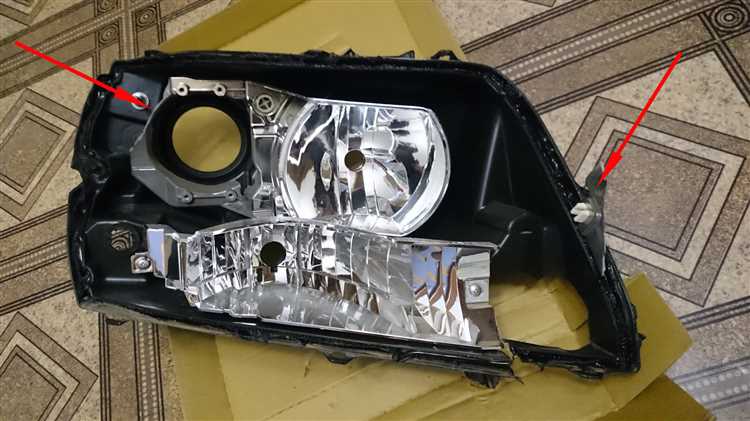

Откручивание крепёжных болтов передней фары
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Откройте капот и подготовьте подходящий инструмент – обычно требуется крестовая отвертка или головка на 10 мм.
- На Suzuki Jimny третьего поколения (1998–2018) фара крепится тремя болтами: два расположены сверху корпуса фары, один сбоку, ближе к крылу.
- Для доступа к боковому болту может потребоваться частично снять облицовку радиатора или ослабить крепления крыла – используйте пластиковый съемник, чтобы не повредить зажимы.
- При откручивании болтов придерживайте фару рукой – после снятия последнего крепления она может выскользнуть.
- Болты имеют антикоррозийное покрытие, но при эксплуатации в агрессивной среде возможен прикипание резьбы. В этом случае рекомендуется обработать соединения проникающей смазкой и подождать 5–10 минут перед повторной попыткой откручивания.
- Не применяйте избыточное усилие – пластиковые направляющие корпуса фары могут треснуть. Если болт не поддаётся, используйте трещотку с удлинителем для равномерного вращения.
После откручивания всех болтов аккуратно извлеките фару на себя, избегая перекосов и рывков, чтобы не повредить разъёмы проводки и направляющие.

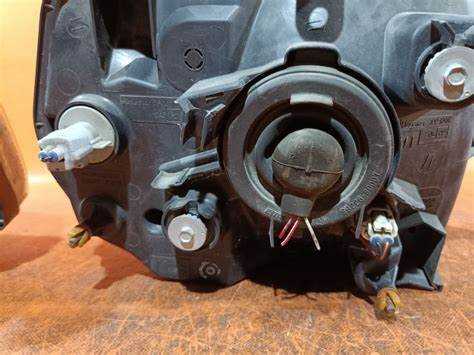

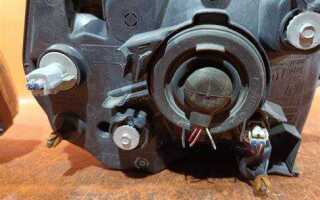

Отключение разъёмов электропитания фары
Перед тем как снять переднюю фару на Suzuki Jimny, необходимо аккуратно отключить все электрические соединения. Для этого требуется выполнить несколько шагов:
1. Откройте капот и найдите разъёмы фары, которые обычно расположены в верхней части блока освещения. Разъём обычно имеет защитный колпачок, который нужно снять, чтобы получить доступ к контактам.
2. Перед отсоединением разъёма рекомендуется снять клемму с аккумулятора, чтобы избежать короткого замыкания и повреждения электрических компонентов.
3. Снимите разъём, аккуратно вытянув его из соединения. Если разъём сильно зафиксирован, можно воспользоваться тонким пластиковым инструментом, чтобы не повредить контакты. Избегайте использования металлических предметов, так как они могут вызвать замыкание.
4. Проверьте состояние проводки и разъёмов. Если обнаружены повреждения, такие как изношенная изоляция или окисление контактов, рекомендуется заменить повреждённые элементы до установки новой фары.
5. После отключения разъёмов можно приступать к снятию фары. Обратите внимание на расположение и количество винтов, которые крепят фару к кузову, и удалите их с помощью соответствующего инструмента.

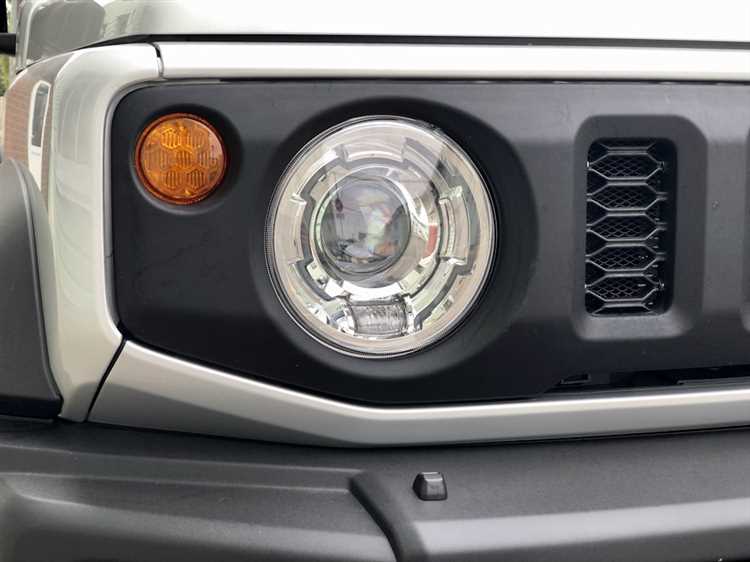

Особенности снятия фары на моделях Jimny с 2018 года
Для снятия передней фары на Suzuki Jimny, выпущенных с 2018 года, необходимо учитывать особенности конструкции и расположения креплений. Фары этих моделей крепятся с помощью нескольких болтов и пластиковых фиксаторов, которые могут быть немного труднее доступны, чем у предыдущих версий.
Первым шагом будет снятие пластиковых декоративных накладок на крыльях, расположенных рядом с фарой. Для этого потребуется аккуратно поддеть их с помощью пластикового инструмента, чтобы избежать повреждения. После снятия накладки откроется доступ к болтам крепления фары.
В отличие от старых моделей, на Jimny с 2018 года фару удерживают не только болты, но и пластиковые защелки, которые могут быть несколько жесткими. Для их освобождения потребуется немного усилий, чтобы не повредить фиксатор. Используйте специальный инструмент для аккуратного отделения защелок.
Совет: Перед снятием фары отключите аккумулятор автомобиля, чтобы избежать повреждений электропроводки и избежать случайных замыканий.
Также стоит обратить внимание на крепление проводки. Важно не только отсоединить разъемы, но и убедиться, что они не застряли, так как это может повлиять на дальнейший монтаж. Если проводка идет через крышку фары, возможно, потребуется отсоединить её от пластиковых креплений.
После того как все крепления и разъемы сняты, осторожно извлеките фару из посадочного места. Избегайте сильных рывков, чтобы не повредить корпус фары или окружающие элементы кузова.
Когда фара снята, проверьте её состояние и замените поврежденные компоненты (например, уплотнители или лампы), прежде чем приступить к установке новой или восстановленной фары.
Проверка креплений и состояние проводки после демонтажа
После снятия передней фары на Suzuki Jimny важно проверить все крепления и состояние проводки, чтобы предотвратить дальнейшие проблемы с освещением или электрической системой автомобиля. Первым шагом осмотрите места, где крепятся фары. Проверьте болты и защелки на отсутствие повреждений, коррозии или износа. При необходимости замените поврежденные элементы. Особенно важно убедиться в том, что крепления не ослабли, чтобы избежать случайного выпадения фары в будущем.
Затем проверьте состояние проводки, подключенной к фаре. Обратите внимание на изоляцию проводов – она не должна быть повреждена, перетерта или иметь следы нагрева. Если есть подозрения на повреждения, обрежьте или замените провода, не забывая использовать термоусадочную трубку или изоленту для герметичности. Осмотрите соединения разъемов на наличие окислов или загрязнений, которые могут вызвать плохой контакт и привести к неисправности фары. Если разъемы сильно загрязнены, аккуратно очистите их с помощью контактовой жидкости или сжатого воздуха.
Кроме того, проверьте состояние ламп и других элементов фар. Иногда при демонтаже могут быть повреждены не только крепления, но и сама фара. Если обнаружены трещины или царапины на стекле, это может привести к ухудшению светового потока или проблемам с герметичностью. Замените поврежденные детали до установки новой фары.
Вопрос-ответ:
Как снять переднюю фару на Suzuki Jimny?
Для снятия передней фары на Suzuki Jimny сначала откройте капот и найдите крепежные винты, которые удерживают фару. Обычно они находятся по бокам и внизу фары. Используя отвертку или ключ, аккуратно открутите эти винты. Затем необходимо отсоединить разъемы проводки, которые подключают фару. После этого аккуратно вытащите фару из ее корпуса, не повредив при этом другие элементы кузова.
Какие инструменты понадобятся для снятия передней фары на Suzuki Jimny?
Для снятия передней фары вам понадобятся следующие инструменты: крестовая отвертка или гаечный ключ для откручивания винтов, а также, возможно, плоская отвертка для аккуратного отсоединения разъемов проводки. Некоторые модели могут требовать использования торцевого ключа для снятия болтов. Убедитесь, что у вас есть все эти инструменты перед началом работы.
Как избежать повреждений при снятии фары на Suzuki Jimny?
Чтобы избежать повреждений, следуйте нескольким простым правилам. Во-первых, аккуратно откручивайте винты и болты, не прилагая чрезмерных усилий, чтобы не повредить резьбу. Во-вторых, перед отсоединением разъемов проводки обязательно отключите аккумулятор, чтобы избежать короткого замыкания. Также будьте осторожны при вытаскивании фары из корпуса, чтобы не поцарапать лакокрасочное покрытие автомобиля или не повредить другие элементы.
Сколько времени займет снятие передней фары на Suzuki Jimny?
Обычно снятие передней фары на Suzuki Jimny занимает от 30 минут до 1 часа, в зависимости от вашего опыта и наличия необходимых инструментов. Если у вас есть все под рукой и вы знакомы с процессом, это может занять меньше времени. Важно работать осторожно, чтобы не повредить детали автомобиля.
