Как заменить габаритные огни mazda cx 5

Габаритные огни Mazda CX-5 играют важную роль в обеспечении видимости автомобиля в темное время суток и при неблагоприятных погодных условиях. На дорестайлинговых версиях первого поколения (2012–2014 гг.) габариты встроены в основную фару и используют лампы W5W. В рестайлинговых и более новых моделях (с 2015 года) часто используются светодиоды, которые не всегда подлежат замене отдельно. Важно точно определить тип оптики и конструкцию фары перед началом работ.

Для замены габаритных ламп на Mazda CX-5 с галогеновыми фарами потребуется доступ к задней части оптического блока. Наиболее удобный способ – снять крышку доступа в моторном отсеке. С правой стороны может потребоваться снять бачок стеклоомывателя (он закреплён на пластиковых фиксаторах), чтобы освободить пространство. Слева доступ свободнее, но всё равно ограничен. Используйте перчатки или чистую ткань, чтобы избежать контакта с лампой – это продлит срок её службы.

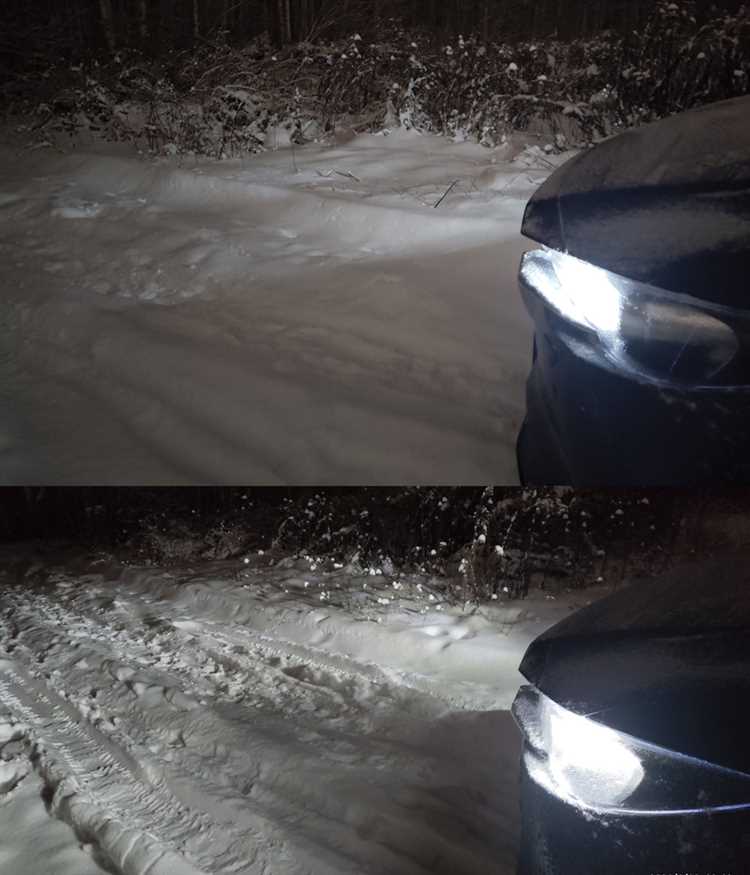

Рекомендуется устанавливать лампы с белым светом (4000–5000 К), особенно если ближний свет уже переведён на LED. Это улучшит визуальное восприятие автомобиля на дороге. Подходящие аналоги – Osram W5W Cool White, Philips WhiteVision или светодиодные аналоги с CAN-бас совместимостью. Учтите, что при установке светодиодов возможна ошибка на панели приборов, если не установлен резистор или адаптер, компенсирующий низкое энергопотребление.

Замена габаритных огней Mazda CX-5 своими руками

На Mazda CX-5 габаритные огни расположены в передней фаре, рядом с ближним светом. Для доступа потребуется снять часть защиты и при необходимости – аккумулятор (в зависимости от стороны). Процесс замены отличается между поколениями, но ниже приведена пошаговая инструкция для моделей 2012–2016 гг. с галогеновыми фарами.

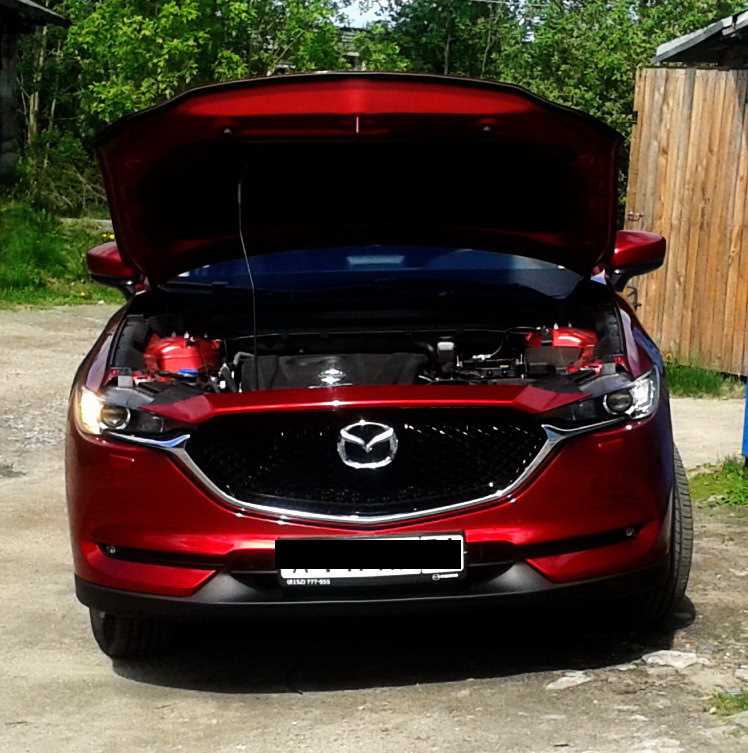

1. Откройте капот и зафиксируйте его.
2. Определите расположение патрона габаритной лампы – он находится в верхней части фары, ближе к центру автомобиля.
3. На правой фаре возможно потребуется демонтировать корпус воздушного фильтра для удобства доступа.
4. Поверните патрон лампы против часовой стрелки и аккуратно извлеките его из фары.
5. Вытащите перегоревшую лампу из патрона, потянув её прямо на себя. Используется лампа W5W (цоколь T10).
6. Установите новую лампу, избегая касания стеклянной части пальцами – жир с кожи сокращает срок службы.
7. Вставьте патрон обратно в посадочное отверстие и поверните по часовой стрелке до упора.
8. Проверьте работу новой лампы, включив габаритные огни.

Для моделей с LED-габаритами самостоятельная замена невозможна без демонтажа фары – при выходе из строя обращаются в сервис.

• Рекомендуемые лампы: Philips W5W Vision, Osram W5W Cool Blue, Koito Whitebeam.
• Напряжение: 12 В, мощность: 5 Вт.
• Для увеличения срока службы – используйте качественные лампы и избегайте перегрева блока фары.

Как определить тип и расположение габаритных ламп на Mazda CX-5

Для Mazda CX-5 второго поколения (с 2017 года) габаритные огни размещены в передней фаре, вблизи линзы ближнего света. Доступ к ним возможен через подкапотное пространство, без необходимости демонтажа фары.

Наиболее распространённый тип габаритных ламп – W5W (цоколь T10), с напряжением 12 В и мощностью 5 Вт. Заводская комплектация, как правило, оснащена галогенными лампами, которые при желании можно заменить на светодиодные аналоги с соответствующим цоколем. При установке светодиодов важно учитывать полярность подключения.

Чтобы точно определить тип установленной лампы, откройте капот, найдите заднюю часть фары и поверните соответствующий патрон против часовой стрелки. Выньте лампу и визуально проверьте маркировку на стекле или основании. При затруднениях с доступом удобно использовать фонарик и тонкие перчатки, чтобы избежать загрязнения колбы.

Некоторые версии Mazda CX-5 с адаптивной оптикой могут использовать комбинированные модули, где габаритные огни интегрированы в LED-блок. В таких случаях замена возможна только целиком с блоком и требует обращения в сервис.

Какие инструменты понадобятся для замены габаритов

Для замены габаритных огней на Mazda CX-5 потребуется минимальный, но точный набор инструментов. Работу можно выполнить без съёма бампера, при условии доступа через подкрылок или капот – в зависимости от поколения автомобиля.

Основные инструменты:

• Отвёртка с плоским шлицем – для аккуратного демонтажа клипс подкрылка или защитных накладок.
• Торцовая головка на 10 мм с трещоткой или воротком – для откручивания креплений, если доступ осуществляется через внутреннюю часть крыла.
• Пластиковые монтажки (съёмники клипс) – позволяют снять элементы облицовки, не повреждая лакокрасочное покрытие и пластик.
• Тонкие перчатки с прорезиненной ладонью – обеспечивают хват при работе в ограниченном пространстве и предотвращают загрязнение лампы жиром с рук.
• Фонарь налобный или компактный светодиодный – нужен для освещения труднодоступных участков под капотом или в районе подкрылка.

При замене важно использовать лампы типа W5W (12V, 5W), соответствующие цоколю и размеру посадочного места. Несоблюдение номинала может привести к ошибкам на панели приборов или оплавлению патрона.

Как безопасно получить доступ к габаритным огням в передней фаре

Перед началом работ заглушите двигатель и убедитесь, что ключ зажигания вынут. Откройте капот и зафиксируйте его штатным упором. Работать следует только при полностью остывших фарах – корпус может быть горячим даже спустя 20–30 минут после поездки.

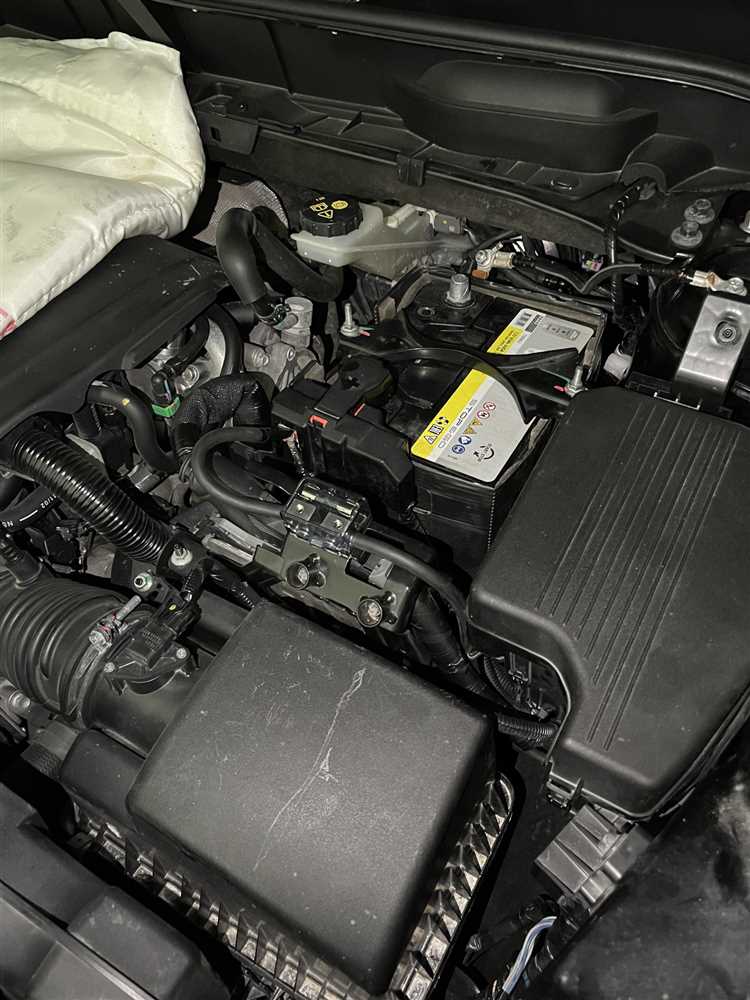

На Mazda CX-5 габаритные огни встроены в блок передней фары. С внутренней стороны фары, ближе к моторному отсеку, расположена пластиковая крышка, закрывающая доступ к патрону лампы. Для правой фары удобнее всего снимать воздуховод: он удерживается защелками и вынимается без инструмента. Для левой фары может потребоваться снять бачок стеклоомывателя или отогнуть его в сторону, не отсоединяя шланги.

Крышка патрона поворачивается против часовой стрелки и снимается вручную. Не прилагайте чрезмерных усилий – фиксаторы хрупкие. После снятия крышки аккуратно извлеките патрон с лампой, потянув его на себя. Не тяните за провода – держитесь за пластиковую основу патрона. Работы проводите в перчатках, чтобы исключить контакт пальцев с элементами оптики и избежать повреждений кожей острых кромок.

Особенности демонтажа штатной лампы габаритного огня

Для демонтажа штатной лампы габаритного огня на Mazda CX-5 необходимо получить доступ к задней части фары. В большинстве случаев это делается через подкапотное пространство. Сначала снимите резиновую заглушку с задней части фары – она защищает патрон от влаги и пыли.

Поверните патрон лампы против часовой стрелки на 30–45 градусов. Делайте это аккуратно, чтобы не повредить пластиковые фиксаторы. Извлеките патрон вместе с лампой. Если патрон не поддаётся, не применяйте силу – возможна деформация. Убедитесь, что доступ свободен от проводов и других элементов.

Лампа вытаскивается из патрона простым вытягиванием. Если лампа сидит плотно, используйте ткань или перчатки с антискользящим покрытием, чтобы не повредить стекло. Не касайтесь колбы голыми руками – даже небольшие следы жира могут вызвать локальный перегрев.

После демонтажа проверьте состояние контактов в патроне. При наличии окислов или нагара очистите их ватной палочкой, смоченной в изопропиловом спирте. Это обеспечит надежный контакт при установке новой лампы.

Какие лампы можно установить взамен штатных: типы и совместимость

Для габаритных огней Mazda CX-5 первого и второго поколений применяются лампы типа W5W (цоколь T10). Заводская комплектация обычно предусматривает галогеновые лампы с прозрачной стеклянной колбой. Их можно заменить на более эффективные и долговечные аналоги без доработки проводки и посадочного места.

Подходящие альтернативы:

• Светодиодные (LED) лампы T10. Обеспечивают высокую яркость, мгновенную реакцию и малое энергопотребление. Оптимально выбирать модели с направленным световым потоком и радиатором охлаждения. Рекомендуется цветовая температура 5000–6000K (холодный белый) – улучшает визуальное восприятие, не искажая сигналы другим участникам движения.
• Галогеновые W5W с синим или белым фильтром. При незначительном изменении оттенка сохраняется совместимость по мощности и тепловой нагрузке. Подходят для водителей, предпочитающих минимальные изменения внешнего вида.
• Лампы с CAN-bus адаптацией. Для некоторых комплектаций CX-5 с системой контроля ламп необходимы светодиоды с интегрированным резистором. Иначе возможны ошибки на панели приборов.

Совместимость ламп определяется следующими параметрами:

Не рекомендуется установка ламп с чрезмерной яркостью (более 300 люмен) – возможен ослепляющий эффект и перегрев отражателя. Для оптимального результата предпочтительны модели с направленным светом и рассеивателем в форме линзы.

Порядок установки новой лампы и проверка её работоспособности

Убедитесь, что новый габаритный огонь соответствует типу W5W и имеет цоколь W2.1×9.5d. Это стандарт для большинства моделей Mazda CX-5, включая второе поколение (с 2017 года).

Вставьте лампу строго по направляющим. При неправильной установке контакт может быть неполным, что приведёт к миганию или полной неработоспособности. Прикладывайте умеренное усилие – сопротивление чувствуется в момент фиксации в патроне.

После установки подключите патрон к разъёму, проследите за плотностью соединения. Наличие люфта недопустимо – это главный источник нестабильного контакта.

Включите габаритные огни. Проверьте работу не только со стороны установки, но и снаружи автомобиля. Освещение должно быть равномерным, без мерцания. Если лампа не горит, отключите питание, извлеките её и повторно установите, проверяя ориентацию цоколя.

Важно: при замене обеих ламп одновременно исключается разница в яркости и цветовой температуре. Рекомендуется использовать пары одной партии.

Не касайтесь стеклянной колбы голыми руками. Жир с пальцев образует на поверхности пятна, способные привести к перегреву и выходу из строя. Используйте перчатки или чистую ткань.

Распространённые ошибки при замене габаритных огней и как их избежать

• Использование неподходящих ламп

  Часто устанавливают лампы не той мощности или размера. Для Mazda CX-5 второго поколения подходят лампы типа W5W (цоколь T10). Мощность не должна превышать 5 Вт. При установке светодиодов следует выбирать модели с аналогичной рассеивающей геометрией, иначе свет будет направлен не туда.

• Повреждение патрона или контактов

  Попытка извлечь лампу без отсоединения разъёма или чрезмерное усилие при установке может привести к деформации контактных пластин. Это вызывает плохой контакт или полное отсутствие питания. Всегда отключайте разъём перед заменой и не прилагайте усилие при установке.

• Неочищенные посадочные места

  В патроне и разъёме может скапливаться пыль, влага и окислы. Перед установкой новой лампы очищайте контакты с помощью контактного очистителя или изопропилового спирта. Это предотвращает искрение и нестабильную работу габаритного огня.

• Игнорирование полярности при установке светодиодов

  Светодиодные лампы имеют полярность. Если лампа не загорается после установки, её нужно просто повернуть на 180° и вставить повторно. Не используйте силу и не пытайтесь «исправить» проблему нажатием – так повреждаются дорожки в плате фонаря.

• Установка ламп с чрезмерной яркостью

  Слишком яркие светодиоды могут ослеплять встречных водителей, особенно при включении в режиме дневных ходовых огней. Выбирайте лампы с цветовой температурой до 5000K и яркостью не более 100 lm для одного элемента.

• Неправильная сборка корпуса фары

  После замены ламп нередко забывают правильно зафиксировать резиновый пыльник или крышку фары. Это приводит к запотеванию и попаданию пыли внутрь. Убедитесь, что все элементы герметично установлены.

Что делать, если габаритные огни не работают после замены

Если после замены габаритных огней Mazda CX-5 свет не появился, начните с проверки следующих элементов:

• Корректность установки лампы. Убедитесь, что цоколь лампы полностью зафиксирован в патроне, а контакты не загнуты и не окислены.
• Совместимость лампы. На Mazda CX-5 второго поколения (2017+) используются лампы W5W (цоколь T10). Установка лампы другого формата может привести к отсутствию контакта или перегрузке цепи.
• Работоспособность новой лампы. Даже новые лампы могут оказаться неисправными. Проверьте её на другом патроне или замените на заведомо рабочую.
• Предохранитель. Габаритные огни питаются через отдельный предохранитель, чаще всего маркировка F15 или F10 в монтажном блоке в подкапотном пространстве или в салоне. Проверьте его целостность и при необходимости замените на аналогичный по номиналу.
• Цепь питания. При помощи мультиметра убедитесь, что на контактах патрона присутствует напряжение при включении габаритов. Если питания нет – возможен обрыв проводки или неисправность блока управления светом.
• Окисление разъёмов. Контакты в патроне и разъёмы проводки могут покрыться налётом или коррозией, особенно после зимы. Очистите их спиртом или контактым очистителем.

Если после всех проверок лампы по-прежнему не горят, исключите возможность одновременного выхода из строя обеих сторон. Проверьте работу габаритов с другой стороны для исключения локальной неисправности. В случае отсутствия результата, диагностика в сервисе с использованием сканера позволит проверить блок BCM и другие модули управления.
