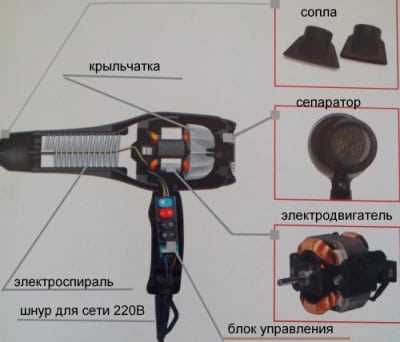

Модель Rowenta Pro 2300 оснащена турбомотором мощностью 2300 Вт, системой ионизации и двумя уровнями нагрева. Устройство имеет пластиковый корпус с винтовым соединением, скрывающим основные узлы: нагревательный элемент, двигатель и плату управления. Доступ к внутренним компонентам требует точной последовательности действий во избежание повреждения креплений и элементов обдува.
Перед началом разборки необходимо отключить прибор от сети и дождаться полного остывания. Для работы понадобятся крестовая отвертка PH1, тонкая плоская отвертка и пинцет. Разбор начинается с удаления фильтра на задней крышке. Под фильтром расположены винты, фиксирующие половины корпуса. Их откручивание открывает доступ к внутренней структуре фена.
Важно отсоединять элементы поочередно: сначала вентиляционную решетку, затем заднюю крышку, после чего становится доступен турбомотор. При снятии нагревательного элемента требуется особая осторожность: он соединен с платой посредством тонких проводников, которые легко повредить. Для фиксации процесса рекомендуется использовать фотосъемку каждого этапа.
Подготовка рабочего места и инструмента для разборки
Рабочую поверхность накрой тканью или резиновым ковриком для предотвращения скольжения деталей. Обеспечь яркое освещение, направленное непосредственно на фен. Установи магнитный лоток для крепежа рядом с основной зоной работы.
Необходимые инструменты: крестовая отвертка PH1, плоская отвертка шириной 3–4 мм, пластиковый медиатор или тонкий шпатель для вскрытия корпуса без повреждений, пинцет с прямыми наконечниками для извлечения мелких элементов. Электроотвертка допустима, но только с моментом затяжки не выше 0.3 Н·м.
Антистатический браслет обязателен при работе с электроникой. Убедись, что фен полностью отключён от сети и остыл. Перед началом разборки сделай фото корпуса для последующей сборки. Подготовь контейнеры с маркировкой для хранения винтов от разных участков корпуса.
Снятие задней решётки и фильтра
Перед началом отключите фен от сети и дождитесь полного остывания корпуса. Работу выполняйте на твёрдой поверхности, освещённой нерассеянным светом.
- Осмотрите заднюю часть корпуса. Решётка крепится на байонетном замке с поворотом против часовой стрелки.
- Удерживая корпус, поверните решётку примерно на 30° влево до упора. Слегка потяните на себя, извлекая элемент.
- Под решёткой находится сетчатый фильтр. Аккуратно подденьте его ногтем или пластиковой лопаткой без острых кромок.
- Проверьте состояние фильтра. Если сетка деформирована или покрыта налётом, замените её аналогичной по размеру и плотности.
- Очистку выполняйте только сухой мягкой кистью или продувкой воздухом с расстояния не менее 15 см. Не применяйте жидкости и абразивы.
После обслуживания убедитесь, что фильтр установлен ровно, без перекосов, затем зафиксируйте решётку, повернув её по часовой стрелке до щелчка.
Разбор корпуса и отключение внутренних защёлок
Снимите заднюю решётку, выкрутив два винта под крестовую отвертку. Осторожно подденьте её тонкой пластиковой лопаткой, чтобы избежать повреждения корпуса.
Корпус состоит из двух половин, скреплённых четырьмя винтами: два находятся под решёткой, ещё два – под декоративными заглушками у основания ручки. Заглушки извлекаются с помощью тонкой шлицевой отвертки.
После удаления винтов аккуратно вставьте пластиковый медиатор в шов между половинами корпуса. Медленно проведите вдоль периметра, одновременно приподнимая одну из частей. Внутри расположены защёлки, усилие прикладывать равномерно, не деформируя пластик.
Особенно плотные защёлки расположены в районе сопла и в центре ручки. Используйте тонкий пластиковый клин, чтобы последовательно их отсоединить. При щелчке не вытягивайте половину корпуса резко – внутри находятся провода, соединяющие обе части.
После отключения всех защёлок аккуратно раздвиньте корпус, следя за положением проводки и термодатчиков. При необходимости зафиксируйте положение деталей для последующей сборки.
Отсоединение нагревательного элемента и вентилятора
После снятия корпуса откройте доступ к внутреннему блоку с ТЭНом и вентилятором. Работы проводите на антисептической поверхности, избегая статического электричества.
- Открутите винты крепления металлической пластины, фиксирующей нагревательный элемент. Используется крестообразная отвертка PH1.
- Аккуратно подденьте нагревательный элемент с помощью пластикового шпателя. Не допускайте деформации керамической изоляции.
- Отсоедините термопару, подключенную к ТЭНу. Зафиксирована на контактной клемме, отсоединяется легким нажатием и вытягиванием.
- Отпаяйте силовые провода от нагревательного элемента, запомнив полярность. Используйте паяльник с температурой не выше 350 °C.
- Для извлечения вентилятора снимите фиксирующую скобу, удерживающую мотор в посадочном гнезде.
- Осторожно вытяните мотор вентилятора вместе с крыльчаткой, придерживая корпус мотора за центральную часть. Не тяните за провода.
- Отключите вентилятор от платы: разъёмный соединитель, фиксируемый пластиковым зажимом. Перед отсоединением проверьте маркировку проводов.
Все снятые компоненты уложите в антистатические пакеты. Повреждение изоляции или керамических частей приведёт к неработоспособности прибора.
Диагностика повреждённых компонентов внутри фена
Сначала визуально проверь термопредохранитель. Он расположен рядом с спиралью нагрева, чаще всего представляет собой цилиндрический элемент с металлическими контактами. При отсутствии целостности или потемнении корпуса элемент подлежит замене. Номинал указывается на корпусе, например, 250V 10A 133°C.
Проверь работу термостата. Это биметаллическая пластина, часто прикручена к металлическому корпусу. При остывшем устройстве она должна быть замкнута. Измерь сопротивление: при комнатной температуре должно быть около 0 Ом.
Оцени состояние вентилятора. Рукой прокрути крыльчатку – ход должен быть свободным, без заеданий. Подключи питание напрямую на мотор через трансформатор 220/12В – при отсутствии реакции мотор неисправен.
Осмотри плату управления (если предусмотрена). Обрати внимание на вздутые конденсаторы, обугленные резисторы, трещины дорожек. Прозвони каждый элемент по цепи – особенно в зоне питания и включения нагревателя.
Проверь шнур питания и контактные группы. При любом изгибе провод не должен терять проводимость. Места пайки и соединений не должны иметь следов коррозии или нагара.
Сборка фена после обслуживания или замены деталей
После завершения обслуживания или замены отдельных деталей фена Rowenta Pro 2300 необходимо тщательно выполнить сборку устройства, чтобы гарантировать его правильную работу и безопасность. Следуйте пошагово изложенной инструкции для правильной сборки.
1. Установка вентилятора
Начните с установки вентилятора на его посадочное место. Убедитесь, что его фиксирующие элементы полностью совпадают с направляющими на корпусе фена. Проверьте, что вентилятор свободно вращается и не заедает.
2. Закрепление нагревательных элементов
После этого установите нагревательные элементы. Обратите внимание на их правильное подключение к проводке устройства. Нагревательные элементы должны быть размещены строго по центру, не имея люфта. Проверьте, что контакты надежно зафиксированы и не имеют повреждений.
3. Подключение проводки
Аккуратно соедините все электрические соединения, соблюдая полярность. Проверьте, чтобы провода не были перегнуты, не касались горячих частей фена, и не были перекручены. Используйте изоляционные материалы, если это необходимо для предотвращения короткого замыкания.
4. Сборка корпуса
Перед окончательной сборкой корпуса убедитесь, что все внутренние компоненты правильно расположены. Закрепите корпус с обеих сторон, равномерно распределяя усилие при закручивании винтов. Не затягивайте их слишком сильно, чтобы не повредить пластиковые элементы.
5. Установка диффузора и насадок
После того как основная часть фена собрана, установите диффузор и другие насадки. Убедитесь, что насадки плотно и безопасно закреплены на выходном отверстии устройства, не позволяя им свободно двигаться или выпадать во время работы.
6. Проверка работоспособности
После сборки проверьте фен на работоспособность. Включите его в сеть, убедитесь, что он нагревается, и все функции работают корректно. Проверьте, нет ли посторонних звуков или перегрева. В случае выявления неисправности вернитесь к этапу сборки и перепроверьте все соединения.
Вопрос-ответ:
Как правильно использовать фен Rowenta Pro 2300 для достижения максимального результата?
Чтобы получить наилучший результат, важно следовать инструкциям в руководстве пользователя. Прежде всего, выберите нужный режим мощности и температуры в зависимости от типа волос. Для тонких и поврежденных волос используйте более низкие температуры, чтобы не пересушить волосы. Важно не забывать об использовании насадок, таких как диффузор или концентратор, в зависимости от желаемого эффекта укладки. Регулярно чистите фильтр фена, чтобы обеспечить его долгую и бесперебойную работу.
Что делать, если фен Rowenta Pro 2300 перестал работать?
Если фен не включается, сначала проверьте, подключен ли он к сети и нет ли повреждений на кабеле. Также стоит убедиться, что в розетке есть напряжение, подсоединив другое устройство. Если все в порядке, но фен все равно не работает, проверьте, не перегрелся ли он. Возможно, сработала защита от перегрева, и после короткой паузы фен снова начнет функционировать. Если проблема сохраняется, возможно, потребуется обратиться в сервисный центр для диагностики.
Какие особенности у фена Rowenta Pro 2300 в сравнении с другими моделями?
Фен Rowenta Pro 2300 отличается высокой мощностью в 2300 Вт, что позволяет быстро высушивать волосы и создавать различные укладки. Он имеет несколько температурных режимов и насадок, что делает его универсальным инструментом для всех типов волос. В отличие от многих моделей, Rowenta Pro 2300 оснащен технологией ионизации, что снижает статическое электричество и помогает сохранить волосы более гладкими. К тому же его конструкция предусматривает удобство в использовании благодаря эргономичному дизайну и длинному кабелю.
Как ухаживать за феном Rowenta Pro 2300, чтобы он служил долго?
Для долговечности фена важно регулярно очищать фильтр от пыли и волос. Это предотвратит перегрев устройства и обеспечит его нормальную работу. После каждого использования стоит выключать фен и давать ему остыть перед тем, как убрать его на место. Храните фен в сухом месте, избегая попадания влаги на электрические компоненты. Также не следует использовать фен с поврежденным кабелем или другими видимыми дефектами, так как это может привести к неисправности устройства или даже короткому замыканию.
