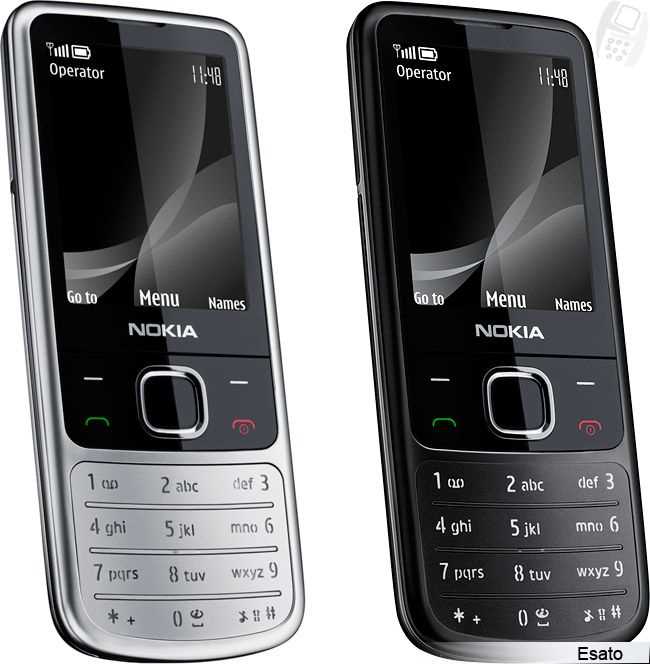

Модель Nokia 6700 Classic оснащена цельнометаллическим корпусом и требует аккуратного подхода при разборке. Для работы понадобится пластиковая лопатка, отвертка Torx T6 и пинцет. Разбор без повреждений возможен только при соблюдении последовательности действий и правильном инструменте.
Задняя крышка снимается с легким усилием. Батарея BL-6Q вынимается вручную. Под ней расположены два винта Torx, удерживающих заднюю часть корпуса. Их необходимо выкрутить, предварительно сняв SIM-карту и карту памяти. При надавливании на нижнюю часть корпуса аккуратно извлекается задняя рамка.
Дисплейный модуль закреплён клипсами и скрытыми винтами. Перед их откручиванием нужно отсоединить клавиатурную панель. Клавиши фиксируются пластиковыми направляющими – важно не деформировать их при демонтаже. После снятия клавиатуры становится доступен шлейф дисплея. Он отсоединяется тонкой пластиковой картой без усилия.
Плата и остальные элементы находятся под металлическим экраном. Он закреплён точечной пайкой и снимается только при наличии фена с контролем температуры. Любые попытки отрыва вручную приведут к повреждению. Разъёмы камеры, микрофона и динамика отсоединяются поочерёдно пинцетом, без перекручивания контактов.
Перед сборкой рекомендуется очистить контакты и заменить термопрокладки при наличии следов износа. Собирается устройство в обратном порядке, с контролем посадки всех шлейфов и креплений.
Подготовка инструментов и рабочего места для разборки Nokia 6700
Для разборки Nokia 6700 потребуется: пластиковая лопатка толщиной не более 0,8 мм, крестовая отвертка PH000, пинцет с тонкими губками, антистатический браслет, пластиковая карта без острых краёв, микрофибра и изопропиловый спирт не ниже 96%.
Рабочая поверхность должна быть ровной, устойчивой и хорошо освещённой. Идеально – использовать силиконовый коврик с термостойкими ячейками для винтов и компонентов. Перед началом работы необходимо заземление: наденьте антистатический браслет и подключите его к металлическому предмету, соединённому с «землёй».
Под рукой должны находиться контейнеры с крышками для хранения мелких элементов. Телефон предварительно выключают, извлекают SIM-карту и карту памяти. Поверхность очищают от пыли, руки – от жира. Запрещено использовать металлические инструменты для поддевания корпусов – это приведёт к повреждениям.
Как извлечь SIM-карту и аккумулятор без повреждений
Перед началом убедитесь, что устройство выключено. Зажмите кнопку питания и удерживайте до полной остановки работы экрана. Это предотвратит короткое замыкание при демонтаже.
- Снимите заднюю крышку. Удерживая корпус одной рукой, большим пальцем другой надавите на нижнюю часть крышки и сдвиньте её вниз. Не используйте острые предметы – пластиковая защёлка легко ломается.
- Извлеките аккумулятор. Возьмитесь за верхнюю часть элемента, где предусмотрен небольшой вырез. Потяните вверх без усилий. Если аккумулятор не поддаётся, не поддевайте его металлическими предметами – риск повредить контакты высок.
- Обратите внимание на гнездо SIM-карты. Оно расположено под аккумуляторным отсеком, ближе к нижнему краю.
- Осторожно сдвиньте металлический фиксатор вправо, если установлен. Некоторые версии 6700 имеют защёлку. После смещения приподнимите фиксатор.
- Пальцами аккуратно вытяните SIM-карту. Не тяните за край с усилием – карта может треснуть. При залипании слегка пошевелите её влево-вправо и извлеките по направлению к нижней части корпуса.
Храните извлечённые компоненты в антистатических пакетах или на чистой сухой поверхности, исключающей попадание влаги и пыли.
Снятие задней крышки и анализ точек фиксации корпуса

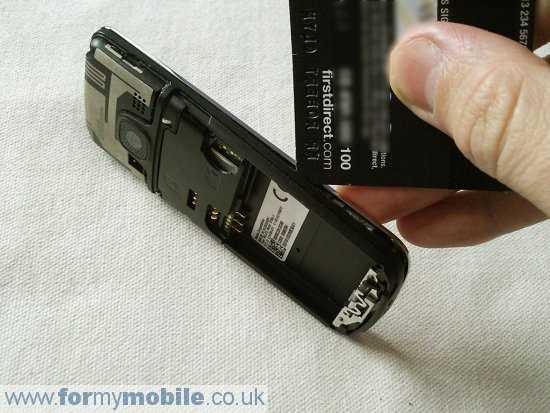

Для демонтажа задней крышки Nokia 6700 используйте пластиковую лопатку шириной не более 3 мм. Начинать следует с нижнего торца: в области порта зарядки имеется технологический зазор, через который удобно поддеть крышку. Металлические инструменты использовать не рекомендуется – остаются следы на корпусе.
После поддевания нижней части крышки двигайтесь по боковым граням вверх, равномерно распределяя усилие. Защёлки расположены симметрично по обеим сторонам – по три с каждой, плюс одна центральная в верхней части. Их фиксация плотная, но при работе с умеренным усилием без деформации элементов крышка поддаётся без повреждений.
Обратите внимание на центральную защёлку под камерой – она зацепляется глубже остальных. Для её отсоединения потребуется небольшой наклон инструмента внутрь корпуса. После снятия крышки осмотрите края: при неправильном демонтаже часто появляются трещины возле боковых защёлок.
Отвинчивание винтов и безопасное разделение половинок корпуса

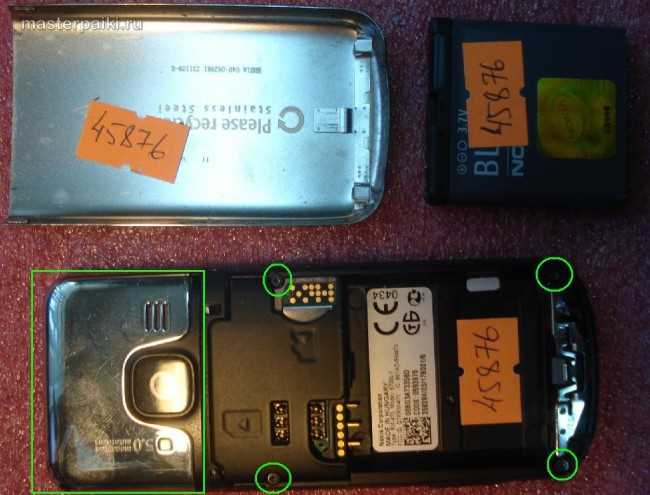

Используя отвертку Torx T6, выкрутите шесть винтов: два расположены под аккумулятором, два – по краям задней крышки, оставшиеся два – под верхней декоративной панелью. Перед отвинчиванием убедитесь, что все заглушки и наклейки удалены – под ними могут скрываться винты.

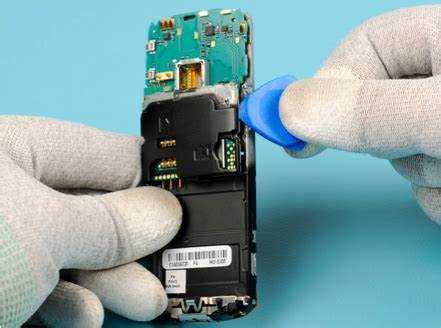

После извлечения винтов аккуратно подденьте корпус пластиковым медиатором со стороны разъема зарядки. Инструмент вводите строго между стыками пластика, не затрагивая внутренние элементы. Не применяйте силу – если половинки не расходятся, проверьте наличие пропущенных винтов.

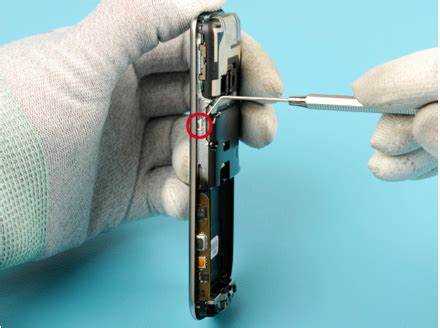

Двигаясь по периметру, пошагово ослабляйте фиксаторы корпуса. Начинать рекомендуется с нижней части, затем – боковые стороны, в последнюю очередь – верхнюю. При появлении сопротивления остановитесь и убедитесь, что зацепы не повреждены. При необходимости слегка разогрейте корпус феном, чтобы упростить разъединение.
Разделив корпус, не тяните половинки в стороны – в верхней части установлен шлейф дисплея. Отключите его пинцетом или лопаткой, аккуратно поддев коннектор. Только после этого завершайте разборку корпуса.
Демонтаж клавиатурного блока и защёлок под дисплеем
После снятия передней панели необходимо перейти к удалению клавиатурного блока и освобождению защёлок, удерживающих дисплейный модуль.
- Извлеките резиновую прокладку под навигационной клавишей – она плотно прилегает к плате и удерживает часть клавиатурной мембраны.
- Аккуратно подденьте пластиковый клавиатурный модуль снизу, в районе центральной кнопки. Используйте пластиковую лопатку – металлические инструменты могут повредить шлейфы под ним.
- Отсоедините клавиатурную мембрану от контактной площадки. Она фиксируется небольшими защёлками по периметру – нажимать на них не требуется, достаточно лёгкого отгиба.
Для доступа к защёлкам дисплейного модуля:
- Удерживайте плату левой рукой, правой подденьте пластиковые фиксаторы по бокам дисплея – по две с каждой стороны.
- Последовательно освободите фиксаторы, начиная с верхней части, где шлейфы дисплея не мешают движению.
- После отщёлкивания четырёх боковых фиксаторов аккуратно приподнимите дисплей, не отсоединяя шлейф – он всё ещё подключён к плате снизу.
Перед переходом к отсоединению дисплея убедитесь, что все боковые защёлки полностью освободились, иначе при подъёме возможно повреждение контактов.
Как аккуратно отсоединить дисплей и шлейфы от платы
Перед началом работы убедитесь, что устройство отключено от питания, и используйте антистатические средства для предотвращения повреждения элементов. Начните с ослабления креплений корпуса с помощью пластиковых инструментов, чтобы не повредить крышку или экран. Аккуратно извлеките заднюю часть телефона, уделяя внимание защёлкам и защите дисплея.
При отсоединении дисплея важно не прикладывать избыточные усилия. Используйте пластиковый лопаточный инструмент для отделения дисплея от корпуса, начиная с углов. Плавно прокачивайте инструмент по периметру экрана, избегая резких движений, чтобы не повредить саму матрицу.
После снятия дисплея аккуратно извлеките шлейфы, подключенные к плате. Для этого аккуратно подденьте разъёмы с обеих сторон, избегая резких движений, чтобы не порвать или не повредить тонкие проводники. Используйте пинцет с антискользящей поверхностью, чтобы уверенно захватить разъём, и аккуратно извлеките шлейф, при этом убедитесь, что не осталось лишних контактов или напряжения.
Если шлейф крепится клеем, аккуратно прогрейте место соединения с помощью фена для размягчения клеевого слоя. Это поможет избежать повреждений при отсоединении. После того как шлейф будет извлечён, тщательно проверяйте его на целостность перед дальнейшей сборкой.
Во время работы держитесь подальше от компонентов, которые могут легко повредиться от воздействия статического электричества или перегрева, чтобы сохранить работоспособность всех деталей устройства.
Извлечение основной платы и разъёмов из корпуса
Перед началом работы отключите аккумулятор и извлеките SIM-карту. Для демонтажа основной платы и разъёмов потребуется открутить все винты, удерживающие заднюю крышку. Используйте маленькую крестовую отвертку для снятия винтов. Обратите внимание на расположение винтов, так как их длина может отличаться. Важно запомнить, какие винты где находились.
После снятия крышки, аккуратно отделите внутреннюю часть от корпуса, используя пластиковые инструменты для предотвращения повреждения пластиковых элементов. Основная плата и разъёмы обычно крепятся несколькими защёлками. Легко отщелкнув их, можно освободить плату.
При извлечении платы, начните с отключения всех шлейфов и разъёмов, включая разъём для дисплея, клавиатуры и антенны. Используйте пластиковые инструменты, чтобы не повредить разъёмы. Аккуратно отсоедините шлейфы, начиная с наиболее удалённых от платы.
Особое внимание уделите разъёмам питания и USB. Эти компоненты могут быть чувствительны к механическим повреждениям. При необходимости используйте антипиреновый гель для защиты от статического электричества.
После того как все шлейфы и разъёмы отсоединены, аккуратно извлеките плату, избегая усилий, которые могут привести к её повреждению. Плата может быть снабжена дополнительными защитными кожухами или креплениями – их также следует снять для полного извлечения.
После удаления платы можно перейти к извлечению разъёмов, таких как разъём для наушников или зарядного устройства, которые могут быть закреплены в корпусе дополнительными винтами или защёлками. Будьте осторожны при их отсоединении, чтобы не повредить детали корпуса.
Проверка элементов на износ перед обратной сборкой
Перед сборкой Nokia 6700 необходимо тщательно проверить каждый элемент на возможный износ. Особое внимание следует уделить следующим компонентам:
Кнопки и клавиатура: Проверьте состояние кнопок на наличие износа, повреждений или залипаний. Изношенные кнопки могут не функционировать должным образом, что приведет к неудобствам при использовании устройства. Оцените сопротивление клавиш – оно должно быть равномерным по всей поверхности.
Дисплей: Обратите внимание на наличие царапин, потёртостей или пятен. Поменяйте защитную пленку, если она повреждена. При проверке сенсорных экранов убедитесь, что отклик на прикосновения быстрый и точный.
Порты и разъемы: Проверьте разъемы для зарядки и наушников. Изношенные или поврежденные контакты могут привести к плохому соединению или невозможности зарядки. Визуально осмотрите порты на наличие коррозии и загрязнений.
Батарея: Оцените состояние аккумулятора. Если он имеет вздутия, потерю ёмкости или повреждения, замените его. При тестировании батареи проверьте, как быстро она теряет заряд, а также убедитесь, что контакты батареи чистые и не окислены.
Пластиковые элементы корпуса: Осмотрите корпус на наличие трещин или вмятин. Важно, чтобы все элементы корпуса были прочно зафиксированы. Если есть признаки износа, замените поврежденные части, чтобы избежать дальнейших дефектов в работе устройства.
Камера: Проверьте объектив на наличие царапин и грязи. При необходимости очистите его. Тестирование камеры важно, так как повреждения могут привести к снижению качества снимков.
Проводные соединения: Убедитесь, что все шлейфы и соединительные кабели не повреждены. Подтяните все разъемы и при необходимости замените поврежденные кабели, чтобы избежать плохого контакта и нестабильной работы устройства.
После тщательной проверки всех элементов можно приступать к обратной сборке. Важно заменить любые изношенные компоненты, чтобы восстановленный телефон работал как новый.
Вопрос-ответ:
Как разобрать Nokia 6700 без повреждений?
Для безопасного разборки Nokia 6700 начните с выключения устройства. Используйте пластиковые инструменты для отделения корпуса, чтобы избежать повреждения экрана и внутренних компонентов. Аккуратно удаляйте все защелки и болты. После этого снимите заднюю крышку и батарею. Обратите внимание на шлейфы и разъемы, чтобы не порвать их при разборке.
Какие сложности могут возникнуть при разборке Nokia 6700?
Одна из основных сложностей — это аккуратность при работе с шлейфами и проводами, которые могут легко повредиться. Также стоит помнить о малых размерах устройства, что усложняет доступ к внутренним компонентам. Для выполнения разборки потребуется терпение, чтобы избежать случайных повреждений деталей.
Как правильно отсоединить экран от корпуса Nokia 6700?
Для снятия экрана важно аккуратно использовать пластиковую карту или специальные инструменты для разборки, чтобы избежать царапин на экране. Начните с того, чтобы осторожно отсоединить экран от корпуса, двигаясь по периметру, чтобы не повредить защелки или шлейфы. Постепенно отделите экран от основного корпуса, избегая резких движений.
Какие инструменты нужны для разборки Nokia 6700?
Для разборки Nokia 6700 вам понадобятся следующие инструменты: маленькая крестовая отвертка, пластиковые присоски, лопатки для вскрытия, пластиковая карта для аккуратного отделения деталей и антистатический браслет, чтобы избежать повреждения внутренних компонентов устройства.
