Модель CAB2B автомобиля Saturn S представляет собой модульную кабину с относительно простым, но плотно скомпонованным внутренним устройством. Для безопасного и эффективного разбора кабины необходимо заранее подготовить инструменты: набор торцевых ключей (от 7 до 14 мм), плоские и крестообразные отвёртки, пластиковые съёмники для обшивки, мультиметр для проверки соединений и маркер для пометок проводки.
Перед началом работ отключается аккумулятор, поскольку в конструкции присутствуют элементы электрических цепей под напряжением, включая подушки безопасности и элементы климатической системы. Снятие передних сидений производится в первую очередь – они крепятся на четырёх болтах к полу, доступ к которым открывается при полном отодвигании салазок. После демонтажа сидений отсоединяются разъёмы подогрева и датчиков присутствия.
Далее удаляется центральная консоль – она фиксируется на скрытых саморезах под декоративными заглушками. Необходимо аккуратно демонтировать пластиковые панели, чтобы не повредить защёлки. Затем последовательно снимаются рулевая колонка, приборная панель и элементы шумоизоляции. Важно отмечать положение разъёмов и прокладку проводки, особенно в районе блока предохранителей и климат-контроля.
Особое внимание следует уделить разборке потолочной обшивки и стоек – многие элементы крепятся на пластиковых клипсах, которые легко ломаются при грубом обращении. Потолок необходимо поддерживать при снятии, чтобы избежать деформации. Все снятые детали рекомендуется сортировать по порядку демонтажа для последующей сборки в обратной последовательности.
Подготовка инструментов и техники безопасности при разборе кабины
Перед началом разборки кабины Saturn S Model CAB2B необходимо подготовить комплект ручного и электроинструмента. Обязательны: торцевые головки 8–19 мм, трещотка с удлинителем, крестовая и шлицевая отвертки, пластиковые лопатки для демонтажа обшивки, пассатижи с удлинёнными губками, универсальный нож, мультиметр, маркер и малярный скотч для маркировки разъёмов. Рекомендуется иметь набор Torx-насадок (T20–T45) – часть внутренних соединений выполнена на винтах с таким профилем.
Обязательно отключить аккумулятор – клеммы снять, начиная с минусовой. Это предотвратит короткое замыкание при работе с проводкой или электрооборудованием. Перед демонтажем элементов, содержащих подушки безопасности, дождитесь полной разрядки системы SRS (не менее 10 минут после отключения питания). Используйте перчатки с нескользящим покрытием, чтобы избежать порезов и сохранить чувствительность пальцев при работе с мелкими креплениями.
При работе с обшивкой соблюдайте осторожность: панели фиксируются на скрытых защёлках, чрезмерное усилие приводит к их поломке. Используйте пластиковые съёмники, а не металлические предметы – это исключит повреждение поверхности. Освещение рабочего места должно быть направленным и равномерным: настольный светильник с гибкой ножкой или налобный фонарь обеспечат хороший обзор в труднодоступных участках. Не допускается использование ударного инструмента – крепления и элементы салона не рассчитаны на ударную нагрузку.
Все снятые элементы размещайте в подписи на зип-пакетах или ячейках органайзера, чтобы обеспечить точную обратную сборку. Электрические разъёмы маркируйте по схеме подключения, особенно при демонтаже центральной панели и приборного щитка, где множество однотипных разъёмов. Для защиты коврового покрытия используйте строительную плёнку или старое одеяло, исключая попадание мелких деталей в щели пола.

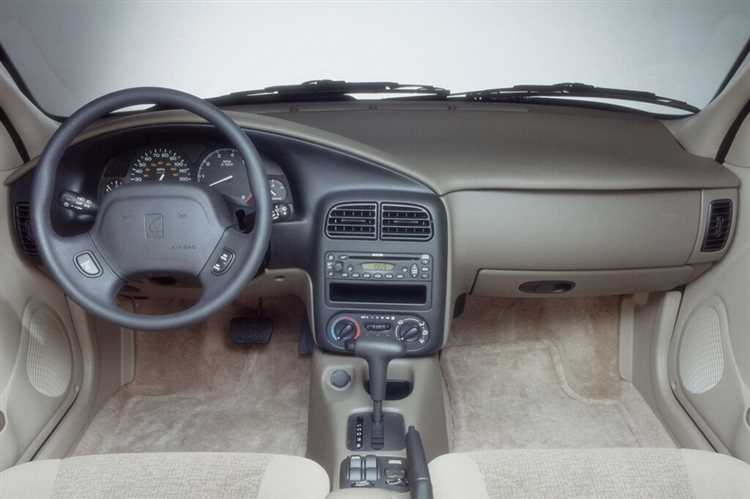

Снятие передней панели и приборной доски Saturn S Model CAB2B
Перед началом работ необходимо обесточить автомобиль, отключив минусовую клемму аккумулятора. Это исключает короткие замыкания при демонтаже элементов с электропроводкой.
- Снимите рулевое колесо. Для этого открутите фиксирующий болт, расположенный под центральной крышкой, и аккуратно извлеките руль с вала, предварительно отключив разъёмы звукового сигнала и SRS (если имеется).
- Снимите декоративные панели по периметру приборной доски. Крепления могут быть выполнены в виде защёлок и скрытых саморезов. Используйте пластиковую лопатку для отделки, чтобы не повредить поверхность.
- Открутите винты крепления приборной панели. Основные точки расположены по углам и в нижней части корпуса. Убедитесь, что все винты удалены, чтобы не сломать крепления при демонтаже.
- Осторожно выведите панель на себя и отсоедините все электрические разъёмы с обратной стороны: основной жгут, подсветка, сенсоры. Фиксаторы могут быть хрупкими, используйте тонкую отвертку или пинцет для аккуратного освобождения.

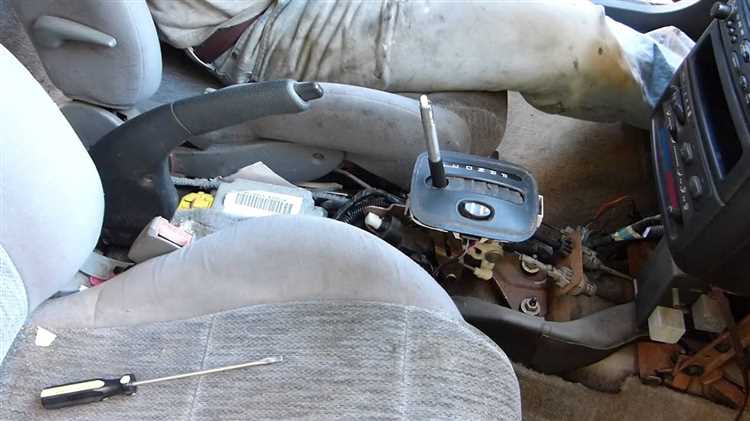

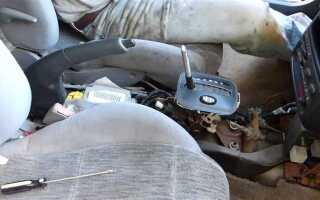

- Снимите центральную консоль: выкрутите винты в нишах подстаканников, под заглушками и в районе пепельницы. После чего аккуратно потяните панель вверх и назад.
- При наличии кондиционера отключите вакуумные шланги и электрические разъёмы блока управления климатом. Они подключены через клипсы и могут требовать умеренного усилия.
- Демонтируйте поперечную металлическую балку, проходящую за панелью. Она крепится болтами к боковым стойкам и центральной части кузова. Обязательно зафиксируйте балку, чтобы избежать падения при откручивании последних болтов.
После выполнения всех шагов передняя панель и приборная доска свободно извлекаются из салона. Рекомендуется маркировать разъёмы и крепёж для последующей корректной сборки.
Демонтаж рулевой колонки и элементов управления
Отключите аккумулятор, отсоединив клемму минусовой полярности, чтобы исключить срабатывание подушки безопасности. Ожидайте не менее 10 минут до начала работ.
Снимите пластиковые накладки рулевой колонки. Для этого выкрутите крепёжные винты под рулём с помощью крестообразной отвёртки. Осторожно разъедините верхнюю и нижнюю части кожуха, поддев их пластиковым клином.
Демонтируйте подушку безопасности, открутив два торцевых болта с обратной стороны рулевого колеса с помощью Torx T30. Отсоедините разъёмы питания и сигнальной цепи. Уложите модуль фронтальной подушки в безопасное место стороной подушки вверх.
Снимите рулевое колесо. Отметьте положение вала и ступицы, чтобы при сборке исключить смещение. Используйте головку на 21 мм и вороток для откручивания центрального болта. Снимите руль съёмником, не допуская ударных воздействий на вал.
Отсоедините разъёмы переключателей указателей поворота, света и дворников. Освободите крепления мультифункционального блока, аккуратно извлеките его из посадочного гнезда.
Ослабьте два крепёжных болта хомута рулевой колонки на корпусе под приборной панелью. Используйте торцевую головку на 13 мм с удлинителем. Выкрутите нижние болты крепления рулевой колонки к травмобезопасному кронштейну. Поддерживайте колонку при снятии во избежание повреждений проводки.
Аккуратно выведите колонку из гнезда, контролируя свободный ход соединённой жгутовой проводки. При наличии промежуточного карданного соединения – разъедините его с помощью шестигранника на 6 мм, предварительно отметив положение шлицев.
Разъединение электропроводки внутри кабины
Перед началом работ отключается аккумулятор: сначала минусовая клемма, затем плюсовая. Это исключает короткое замыкание при работе с разъёмами. Основной жгут электропроводки кабины Saturn S Model CAB2B начинается у монтажного блока предохранителей, расположенного с левой стороны под приборной панелью. Демонтаж панели приборов обязателен для доступа к основным разъёмам и хомутам крепления проводки.
Все разъёмы внутри кабины промаркированы, но маркировка часто загрязнена или частично стерта. Перед отключением каждый разъём помечается маркером с двух сторон – на корпусе и на разъёме, чтобы исключить путаницу при обратной сборке. Используются пластиковые фиксаторы, отжим которых требует тонкой плоской отвёртки. Усилие прикладывается строго в направлении фиксатора, чтобы избежать повреждения разъёма.
Часть кабелей закреплена пластиковыми клипсами к металлическим элементам каркаса кабины. Для их извлечения используется специальный съёмник для пистонов или тонкие длинногубцы. В задней части кабины проводка проходит под напольным покрытием, которое фиксируется на клею и пластиковых зажимах. Для снятия покрытия требуется локальный нагрев строительным феном – это упрощает демонтаж и предотвращает разрыв проводов.
При разъединении проводки, проходящей к рулевой колонке и блоку управления SRS, необходимо соблюдать осторожность: шлейф подушки безопасности отсоединяется последним и только после пятиминутного ожидания с момента отключения питания. Разъёмы этого контура окрашены в жёлтый цвет, их запрещено тянуть или вращать при отсоединении – только прямое извлечение после отжатия фиксирующего язычка.
Все освобождённые участки проводки аккуратно укладываются в сторону и временно фиксируются хомутами, чтобы исключить их повреждение при дальнейшем разборе кабины. При необходимости замены отдельных участков, используется провод с сечением и маркировкой, идентичными оригинальным, с обязательной термоусадкой в местах соединения.
Удаление сидений и внутренних пластиковых панелей
Перед демонтажем отключи аккумулятор – разъёмы под сиденьями могут содержать цепи подушек безопасности. Работы проводи с правым и левым передними сиденьями поочерёдно.
- Сдвинь переднее сиденье максимально назад.
- Открути передние болты крепления направляющих с помощью головки Torx T50.
- Сдвинь сиденье вперёд и выкрути задние болты.
- Подними сиденье, отсоедини все разъёмы электропитания и вытяни сиденье через дверной проём.
Задние сиденья демонтируются в два этапа:
- Потяни подушку заднего сиденья вверх до щелчка – крепления с защёлками выйдут из зацепления.
- Спинку удерживают два болта с каждой стороны – используй ключ на 13 мм, затем аккуратно подай спинку вверх и вынь через центральный проход.
Демонтаж пластиковых панелей начинается с порогов и боковых накладок:
- Сними пластиковые накладки порогов, поддев их пластиковой монтировкой – крепятся на пистонах.
- Открути винты боковых панелей под рулём и со стороны пассажира, затем аккуратно отщёлкни их, начиная снизу.
- Сними центральную консоль: открути винты у основания подстаканника и под пепельницей, затем подними консоль вверх и выведи из зацепления с тоннелем.
Панели задней части салона:
- Сними крышки ремней безопасности и открути крепёжные болты ключом Torx T45.
- Пластиковые панели задних стоек фиксируются пистонами – отщёлкни верхнюю часть и аккуратно вытяни к центру салона.
После снятия всех элементов тщательно проверь обшивку на наличие скрытых клипс. Используй специальный съёмник, чтобы избежать повреждений.
Снятие обшивки потолка и шумоизоляции
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности и у вас есть все необходимые инструменты: пластиковые лопатки, отвертки, ключи, перчатки и защитные очки. Также важно заранее отключить аккумулятор для предотвращения возможных коротких замыканий при работе с электроприборами.
Начните с удаления декоративных панелей, расположенных по бокам потолка. Используйте пластиковую лопатку, чтобы аккуратно поддеть их и избежать повреждения креплений. За панелями скрыты крепежные элементы, которые удерживают обшивку потолка.
Затем открутите все болты, которые фиксируют потолочную обшивку. Это может потребовать использования как крестовой, так и плоской отвертки в зависимости от типа креплений. Обратите внимание на наличие дополнительных винтов, скрытых под декоративными элементами, такими как козырьки, подсветка и плафоны.
После того как все болты будут удалены, осторожно снимите обшивку. Снимайте ее в направлении от центральной части к краям, чтобы избежать повреждений. Иногда потолочная обшивка может быть зафиксирована клеем, в таком случае нужно будет аккуратно оторвать ее, используя пластиковые лопатки, чтобы не повредить материал.
При снятии шумоизоляции важно быть осторожным, так как она может быть приклеена или закреплена с помощью герметика. В случае жесткой фиксации используйте специальный растворитель, который поможет мягче отделить материал от поверхности. Постепенно отрывайте шумоизоляцию, следя за тем, чтобы она не порвалась. Если шумоизоляция частично осталась на крыше, воспользуйтесь шпателем для удаления оставшихся частей.
После снятия шумоизоляции проверьте состояние крыши автомобиля. Если на ней остались следы клея или герметика, их следует удалить с помощью растворителя и мягкой тряпки. Очищенная поверхность обеспечит лучшее сцепление при установке новой шумоизоляции.
Важным моментом является также осмотр электропроводки, которая может проходить вдоль крыши. Убедитесь, что все соединения надежны, и в случае необходимости выполните их изоляцию.
Отсоединение дверей и демонтаж обивки дверей
Перед началом демонтажа дверей Saturn S Model CAB2B убедитесь, что автомобиль находится на ровной поверхности и надежно зафиксирован. Отключите аккумулятор, чтобы избежать коротких замыканий при работе с электрическими компонентами дверей.
1. Снятие панели дверной обивки начинается с удаления крепежных элементов. Откройте окно или приподнимите стекло, чтобы иметь удобный доступ к нижней части двери. Используйте пластиковую лопатку или аналогичный инструмент для аккуратного снятия декоративных накладок, закрывающих винты и саморезы.
2. Используйте крестовую отвертку, чтобы выкрутить все винты, крепящие обивку к двери. Важно не потерять мелкие детали, такие как винты и крепежные элементы. Обратите внимание на наличие скрытых креплений: в некоторых моделях винты могут быть скрыты под декоративными вставками или резиновыми уплотнителями.
3. После того как все винты удалены, осторожно поднимите обивку. Начинайте с нижней части двери и двигайтесь вверх, чтобы не повредить пластиковые или кожаные элементы. Обивка может быть дополнительно зафиксирована пластиковыми клипсами, которые можно аккуратно отсоединить с помощью пластикового инструмента.
4. После демонтажа обивки, перейдите к отсоединению дверной карты. Для этого нужно аккуратно отсоединить все электрические разъемы, такие как провода для управления стеклоподъемниками или зеркалами. Обратите внимание на фиксирующие механизмы, которые могут требовать дополнительного усилия для отсоединения.
5. После снятия обивки, осмотрите внутреннюю часть двери. Убедитесь, что все компоненты и элементы крепежа находятся в рабочем состоянии, и при необходимости замените поврежденные детали. Важно проверять состояние уплотнителей и отрегулировать их положение, если они повреждены.
6. При снятии дверей с петель помните, что двери могут быть тяжелыми. Рекомендуется иметь помощника для этого этапа. Используйте гаечный ключ для откручивания крепежных болтов петель, а затем аккуратно снимите дверь. Не забудьте, что крепежные элементы могут быть разными по длине, поэтому храните их в отдельных местах для каждой двери.
Разборка пола и креплений кабины к раме автомобиля
Для начала разборки пола кабины автомобиля Saturn S Model CAB2B необходимо снять сиденья и другие элементы интерьера, которые могут мешать доступу. После этого можно приступить к демонтажу пола, который крепится с помощью болтов и заклепок. Используйте специальный инструмент, например, пневматический или ударный гайковерт, чтобы избежать повреждения резьбы. Важно предварительно ослабить болты, не снимая их полностью, чтобы не создать лишнее давление на крепления.
Крепления пола обычно расположены по периметру, вдоль боковых стенок и в районе центрального тоннеля. Для снятия пола в первую очередь ослабьте болты, которые соединяют его с рамой. В некоторых случаях может потребоваться удаление защитных пластиковых накладок, скрывающих болтовые соединения. После ослабления болтов аккуратно поднимите пол с помощью лебедки или вручную, если это возможно, чтобы избежать повреждений его креплений.
Крепления кабины к раме также фиксируются болтами и, возможно, сварными соединениями, в зависимости от года выпуска автомобиля. Для работы потребуется открутить все болты, которые соединяют каркас кабины с основной рамой. Некоторые болты могут быть труднодоступными, в таких случаях используйте удлинители для гаечных ключей или специальные инструменты для доступа в ограниченные зоны.
Рекомендации: при разборке креплений следует быть внимательным к расположению болтов и других крепежных элементов. Некоторые из них могут быть разных размеров и типов, поэтому рекомендуется заранее подготовить контейнеры для их сортировки. После снятия пола и кабины стоит проверить состояние креплений и при необходимости заменить изношенные элементы, чтобы избежать проблем при последующей сборке.
Вопрос-ответ:
Что включает в себя процесс разборки кабины модели Saturn S Model CAB2B?
Процесс разборки кабины Saturn S Model CAB2B начинается с отключения всех электроприборов и безопасности работы. Затем снимаются наружные панели и элементы, такие как дверные ручки и окна. После этого можно приступать к разборке внутренних механизмов, включая сиденья и панель управления. Важно работать аккуратно, чтобы не повредить компоненты, и отслеживать все этапы для правильной сборки обратно.
Какие инструменты понадобятся для разборки кабины Saturn S Model CAB2B?
Для разборки кабины Saturn S Model CAB2B понадобятся стандартные инструменты, такие как отвертки (крестовая и плоская), набор гаечных ключей, пассатижи, а также пластиковые лопатки для аккуратного снятия пластиковых деталей, чтобы избежать их повреждения. Также может понадобиться головка для снятия крепежных болтов и гайок, а для более сложных операций — электродрель.
Какие особенности нужно учитывать при разборке кабины Saturn S Model CAB2B?
Одной из ключевых особенностей является внимание к маркировке и расположению болтов и крепежных элементов. Каждую деталь важно снимать в последовательности, чтобы при сборке не возникло сложностей с установкой. Также стоит учитывать, что некоторые пластиковые компоненты могут быть достаточно хрупкими, и при их снятии нужно использовать специальные пластиковые инструменты для минимизации повреждений. Рекомендуется заранее подготовить место для хранения деталей, чтобы избежать их потерянности.
Какие проблемы могут возникнуть при разборке кабины Saturn S Model CAB2B?
При разборке кабины могут возникнуть несколько проблем. Одна из них — застрявшие или поврежденные крепежи, которые сложно открутить. В таких случаях важно использовать специализированные средства для ослабления ржавчины или клеевых соединений. Также возможны проблемы с хрупкими пластиковыми деталями, которые могут трескаться при сильном воздействии. Еще одна трудность — это необходимость отслеживать состояние проводки, чтобы не повредить кабели и не нарушить электрическую схему при разборке панели управления.
Как правильно собрать кабину Saturn S Model CAB2B после разборки?
При сборке кабины важно соблюдать четкую последовательность. Начинать стоит с установки внутренних механизмов, таких как сиденья и панели. Затем следует аккуратно прикрепить все наружные панели, проверяя, чтобы все болты и крепежи были установлены в свои места. Особое внимание нужно уделить проводке и электроприборам, чтобы не повредить их при установке. После сборки необходимо проверить функциональность всех элементов и убедиться, что дверцы и окна открываются и закрываются корректно.
Какие шаги необходимо выполнить при разборке кабины Saturn S Model CAB2B?
Разборка кабины Saturn S Model CAB2B включает несколько последовательных этапов. Начать нужно с отключения источников питания и проверки системы на отсутствие напряжения. После этого следует аккуратно снять наружные панели, для чего нужно использовать подходящие инструменты, чтобы не повредить крепления. Затем переходим к демонтированию кресел и других крупных элементов, чтобы обеспечить доступ к внутренним частям. Важно помнить, что каждый шаг требует внимательности, чтобы избежать повреждения компонентов. Завершающим этапом будет снятие системы управления и других деталей, которые могут быть зафиксированы винтами или защёлками. В процессе разборки важно иметь под рукой схему сборки, чтобы точно знать, какие элементы нужно демонтировать в первую очередь.
