Данный материал предлагает пошаговый анализ конструкции модели Vestel WM с подробным разбором всех узлов и систем. Рассмотрение начинается с демонтажа внешнего корпуса, где каждая деталь проходит идентификацию по функциональному назначению. Описание сопровождается конкретными указаниями по снятию панели и демонтажу агрегатов, что позволит избежать типичных ошибок при ремонте.
Особое внимание уделено внутренним блокам управления и механизмам привода. Анализ включает рекомендации по последовательной проверке каждого элемента: от трансмиссии до электроники, с акцентом на важность предварительной диагностики. Использование точных измерений и тестовых прогонов гарантирует сохранность и работоспособность узлов при повторной сборке.
Разбор рассчитан на специалистов, стремящихся получить исчерпывающую информацию без излишних вводных слов. Каждый шаг сопровождается конкретными данными и методическими указаниями, что обеспечивает оперативное понимание и качественное выполнение ремонтных работ.

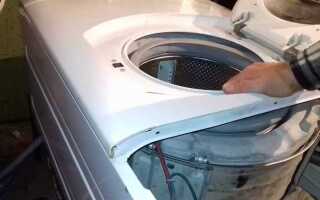

Как снять верхнюю крышку стиральной машины Vestel WM
Перед началом работ отключите питание машины от сети. Перекройте подачу воды и отсоедините шланги.
На задней панели машины расположены два винта, фиксирующих верхнюю крышку. Обычно они под крестовую отвертку. Открутите их полностью и отложите в сторону.
После снятия винтов слегка надавите на заднюю часть крышки, одновременно сдвигая её назад на 2–3 сантиметра. Усилия должно быть достаточно, чтобы крышка вышла из пазов крепления. Не тяните вверх – это может повредить фиксаторы.
Когда крышка сдвинута назад, поднимите её за заднюю часть и снимите полностью. Убедитесь, что резиновые демпферы (если они есть) не остались на корпусе или внутри крышки.
Храните крышку в горизонтальном положении, чтобы избежать деформации. Продолжайте разборку только после того, как убедились в отсутствии напряжения в сети и доступ к внутренним узлам безопасен.
Разбор панели управления и отключение проводки
Сначала снимите верхнюю крышку корпуса. Для этого выкрутите два винта сзади и сдвиньте крышку назад. Далее откройте загрузочный люк и извлеките дозатор моющих средств, нажав на фиксатор в центральной ячейке.
За дозатором находятся винты крепления панели управления. Выкрутите их, а затем аккуратно подденьте панель снизу пластиковой лопаткой, двигаясь вдоль линии стыка. Не применяйте силу – внутри подключены жгуты проводки.
Отведите панель вперёд, обеспечив доступ к разъёмам. Перед отсоединением сфотографируйте или промаркируйте каждый разъём – это упростит обратную сборку. Отсоединяйте коннекторы, нажав на фиксатор и вытягивая строго по направлению контактов, без перекосов. Особое внимание уделите шлейфу дисплея – он фиксируется защёлкой, которую нужно приподнять, прежде чем извлекать кабель.
После отключения всех разъёмов снимите панель полностью. Проверьте целостность контактов и отсутствие следов окисления – при необходимости зачистите и обработайте контактной смазкой.
Демонтаж передней стенки и люка загрузки
Перед началом работ отключите стиральную машину от электросети и перекройте подачу воды. Переместите агрегат так, чтобы был свободный доступ к передней панели.
- Снимите верхнюю крышку, открутив два винта на задней части корпуса и сдвинув её назад.
- Извлеките дозатор моющих средств, нажав на фиксатор внутри и потянув его на себя.
- Открутите винты, удерживающие панель управления, и аккуратно поднимите её вверх. Отсоединять жгуты не требуется – просто отложите панель на верхнюю часть корпуса.
- Снимите нижнюю декоративную панель, отжав пластиковые защёлки снизу и потянув на себя.
- Открутите винты по периметру люка и отсоедините замок люка. Для этого вытащите хомут манжеты с внешней стороны, освободите край резины и загляните внутрь. Замок удерживается двумя винтами – открутите их и аккуратно вытяните замок через отверстие.
- Извлеките саморезы, соединяющие переднюю панель с корпусом: два – сверху под панелью управления, два – снизу под декоративной крышкой, один – в области замка.
- Осторожно подденьте переднюю панель снизу и потяните вверх и на себя. Следите за проводами замка – не допускайте рывков.
Храните все винты отдельно и маркируйте, чтобы избежать путаницы при сборке.
Извлечение бака и барабана из корпуса
Перед извлечением бака отключите все патрубки: сливной, наливной, паровой (если предусмотрен). Освободите провода от термодатчиков и ТЭНа. Зафиксируйте их, чтобы избежать повреждений при демонтаже.
Снимите противовесы, расположенные на передней и верхней части бака. Обычно они крепятся болтами под ключ на 13 или 14. Используйте динамометрический ключ для аккуратного ослабления, избегая рывков.
Открутите амортизаторы снизу. Некоторые модели требуют предварительного снятия стопорных клипс или поворота фиксатора. Поддержите бак снизу, чтобы он не упал при демонтаже креплений.
Ослабьте и снимите пружинные подвесы. Лучше использовать монтажку с широкой пяткой, чтобы не повредить крепления на корпусе. Работайте в перчатках – кромки металлических деталей острые.
Аккуратно извлеките бак вверх через верхнюю часть корпуса. При недостаточном зазоре снимите заднюю стенку или полностью разберите корпус. Не допускайте перекоса при подъеме – может заклинить направляющие.
После извлечения проверьте целостность амортизаторов, износ втулок и крепежей. При необходимости замените перед повторной установкой, чтобы избежать вибраций и перекоса барабана.
Снятие двигателя и анализ его креплений
Отключите стиральную машину от электросети. Снимите заднюю крышку, открутив винты по периметру корпуса. Обеспечьте свободный доступ к мотору, расположенному под баком сзади.
Перед отсоединением проводки сфотографируйте расположение разъёмов. Аккуратно извлеките клеммы питания и датчика тахогенератора. Убедитесь, что провода не закреплены хомутами к корпусу – при необходимости удалите фиксацию.
Двигатель закреплён двумя болтами с шестигранной головкой М8, проходящими через направляющие в основании. Используйте торцевой ключ с удлинителем для выкручивания крепежа. Поддерживайте мотор рукой, чтобы он не выпал при ослаблении второго болта.
После снятия оцените состояние резьбы в корпусе, отсутствие деформации направляющих, целостность втулок и отсутствие следов перегрева. Если наблюдаются трещины на корпусе двигателя или следы пробоя изоляции – замените агрегат. При повторной установке допускается применение фиксирующего герметика на резьбу болтов.
Как разобрать и осмотреть помпу слива воды
Для начала необходимо отключить стиральную машину от электросети и воды. Убедитесь, что машинка полностью отключена, чтобы избежать короткого замыкания или поражения электрическим током. Затем подставьте под машинку таз или емкость для слива оставшейся воды.
1. Снимите переднюю панель или нижнюю крышку устройства. На модели Vestel WM доступ к помпе слива обычно находится через нижнюю часть стиральной машины. Используйте отвертку для откручивания винтов, которые удерживают панель или крышку на месте.
2. Найдите сливной фильтр и открутите его. Помпа слива воды соединена с фильтром, который может быть заблокирован мусором. Проверьте, чтобы фильтр был очищен от посторонних предметов, таких как монеты, волосы и другие мелкие вещи. Это позволит не только улучшить работу помпы, но и избежать её повреждения.
3. Теперь можно открутить помпу. Она обычно закреплена несколькими винтами. Используйте подходящую отвертку для аккуратного их удаления. Следите за крепежами, чтобы не потерять их при разборке.
4. Отсоедините шланги, подключенные к помпе. Осторожно отсоедините их, чтобы не повредить соединения. Лучше всего запомнить или пометить, какой шланг куда был подключен, для корректной сборки в дальнейшем.
5. Осмотрите саму помпу. Проверьте, нет ли на ней признаков повреждений, таких как трещины или износ. Если в помпе слива воды застряли инородные предметы, удалите их. Прочистите механизмы от накопившегося мусора и загрязнений. Для этого можно использовать мягкую щетку или губку.
6. Проверьте работу помпы вручную. Для этого подключите её к источнику питания (без сборки всей машины) и проверьте вращение крыльчатки. Если помпа не работает должным образом, возможно, она повреждена, и её нужно заменить.
7. После осмотра и очистки установите помпу на место, подключив все шланги и закрепив винты. Убедитесь, что все соединения герметичны и надежно закреплены.
8. В завершение установите переднюю панель или нижнюю крышку обратно, закрутите винты и проверьте работу стиральной машины, запустив короткий цикл слива воды.
Вопрос-ответ:
Как правильно разобрать стиральную машину Vestel WM для диагностики или ремонта?
Для начала, отключите машину от сети и закройте подачу воды. Снимите верхнюю крышку, открутив винты, расположенные сзади машины. После этого откручивайте винты и снимаете переднюю панель, чтобы получить доступ к внутренним компонентам. Следующий этап – проверка агрегатов, таких как насос, мотор и проводка. Важно работать аккуратно, чтобы не повредить детали.
Какой инструмент необходим для разбора стиральной машины Vestel WM?
Для разбора стиральной машины Vestel WM вам понадобятся несколько основных инструментов: крестовая отвертка для откручивания винтов, плоская отвертка для снятия крышек и панелей, а также торцевые ключи для работы с гайками. В некоторых случаях, для демонтажа двигателя или насоса, потребуется более специализированный инструмент, например, ключ для съемника.
Что нужно учитывать при разборке стиральной машины Vestel WM, чтобы избежать повреждений?
Очень важно работать аккуратно, следя за тем, чтобы не повредить пластиковые детали и соединения. Все винты и болты нужно хранить отдельно и запоминать, где они были, чтобы при сборке не возникло проблем. При разборе компонентов, таких как мотор или насос, стоит избегать излишних усилий, чтобы не нарушить их конструкцию. Также следует быть осторожным с проводкой, чтобы не повредить провода или контакты.
Какие могут быть проблемы с техникой при разборке стиральной машины Vestel WM?
Одной из распространенных проблем при разборке является случайное повреждение пластиковых и резиновых деталей, таких как уплотнители или крепления. Если при разборке не соблюдать осторожность, можно повредить соединения или ослабить элементы, что может привести к утечкам воды или электрическим проблемам. Кроме того, при удалении насоса или двигателя важно правильно подключить их обратно, иначе стиральная машина может не функционировать корректно.
