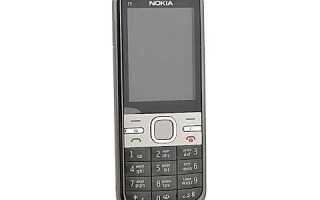

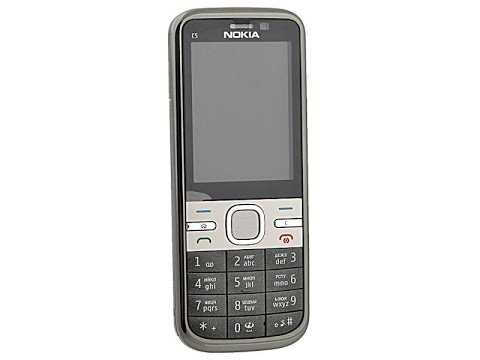

Модель Nokia C5 с индексом 00 вышла в 2010 году и получила корпус типа моноблок с несъёмной передней панелью. Телефон собран на винтах Torx T5, без фиксаторов снаружи, но с внутренними защёлками. Для разборки потребуется минимальный набор инструментов: отвертка Torx T5, пластиковый медиатор, пинцет и антистатический браслет.
Перед началом работ аккумулятор необходимо извлечь. Он установлен без клея и снимается легко. SIM-карта и карта памяти также подлежат удалению. Все действия проводятся на чистой, сухой поверхности, желательно с антистатическим ковриком. Рабочая зона должна быть хорошо освещена, поскольку детали корпуса компактны и могут быть повреждены при неосторожном обращении.
Задняя крышка крепится защёлками и винтами – шесть винтов Torx T5 расположены по периметру задней панели. После их удаления используется медиатор для отсоединения защёлок. Нельзя применять металлические инструменты: они могут повредить пластиковые элементы или повлиять на работу антенны, встроенной в корпус.
Основная плата держится на трёх винтах и соединяется с дисплеем и клавиатурной платой шлейфами. Перед их отключением рекомендуется сфотографировать расположение всех соединений. Это ускорит сборку и поможет избежать ошибок. Дисплей удерживается металлической рамкой, которую нужно аккуратно отогнуть. Под ним находится контактная площадка, уязвимая к механическому воздействию.
Важно: разборка приводит к потере гарантии и должна выполняться только при наличии технических навыков. При любом сомнении лучше обратиться в сервисный центр. Самостоятельный ремонт может спровоцировать повреждение платы, дисплея или шлейфов, стоимость которых часто превышает цену самого телефона.
Подготовка инструментов и отключение питания
Перед началом разборки Nokia C5 необходимо подготовить минимальный набор инструментов:
- Пластиковая лопатка (спуджер) для отделения корпуса без повреждений
- Отвертка Torx T5 для винтов задней крышки
- Пинцет с прямыми тонкими концами для работы с мелкими элементами
- Антистатический браслет для предотвращения повреждения микросхем
Телефон необходимо полностью выключить. Для этого удерживайте кнопку питания до появления меню, затем выберите «Выключить» и подтвердите действие. После отключения устройства аккуратно снимите заднюю крышку. Извлеките аккумулятор, SIM-карту и карту памяти. Работы с разъёмами и платами без снятого аккумулятора недопустимы из-за риска короткого замыкания и выхода компонентов из строя.
Снятие задней крышки и извлечение аккумулятора
Поверните телефон тыльной стороной вверх. На нижнем торце корпуса расположено небольшое углубление – поддев его ногтем или пластиковым медиатором, аккуратно отведите заднюю крышку вверх и снимите её. Не прикладывайте чрезмерную силу, чтобы не повредить фиксаторы.
После снятия крышки станет доступен отсек с аккумулятором. Используйте указательный палец, чтобы поддеть батарею снизу, где предусмотрен вырез в корпусе. Потяните аккумулятор вверх под углом, удерживая устройство второй рукой. Обратите внимание: аккумулятор модели BL-5CT фиксируется плотно, поэтому извлекайте его без резких движений.
Проверьте контакты на наличие загрязнений или следов окисления. При необходимости очистите их мягкой кисточкой или сухой салфеткой без ворса. Храните извлечённый аккумулятор отдельно, избегая контакта с металлическими предметами.
Удаление SIM-карты и карты памяти
Перед началом выключите телефон, удерживая клавишу питания до полной деактивации устройства. Откройте заднюю крышку, поддев её ногтем или тонким пластиковым инструментом со стороны прорези в нижней части корпуса.
Аккуратно извлеките аккумулятор, начиная с нижнего края. Под ним находятся слоты для SIM-карты и карты памяти microSD. Слот SIM-карты расположен ближе к центру, слот карты памяти – сбоку.
Для извлечения SIM-карты сдвиньте её по направляющим наружу, придерживая край ногтем или пинцетом. Не тяните вверх – это может повредить контакты. Если карта застряла, слегка надавите на противоположный край и попробуйте снова.
Карту памяти извлеките, слегка нажав на неё до характерного щелчка, затем отпустите – она выдвинется. Осторожно вытащите её пальцами. Не используйте металлические предметы, чтобы не повредить контакты.
После удаления обеих карт отложите их в сторону в антистатической упаковке или на чистую непроводящую поверхность. Продолжайте разборку только после проверки, что в слотах ничего не осталось.
Откручивание винтов корпуса и разъединение половин
Перед началом убедитесь, что аккумулятор извлечён, SIM-карта и карта памяти удалены. Это исключает риск повреждения контактов и обеспечивает полный доступ к винтам.
- На задней части корпуса найдите шесть винтов типа Torx T5. Два из них расположены рядом с отсеком аккумулятора, остальные – ближе к верхним краям корпуса.
- Используйте отвертку Torx T5 с магнитным наконечником – это снижает вероятность утери винтов при извлечении.
- Откручивайте винты равномерно, по диагонали, чтобы избежать перекоса корпуса.
- Складывайте винты в том порядке, в котором они были извлечены – некоторые из них имеют различную длину.
После удаления всех винтов переходите к разъединению корпуса:

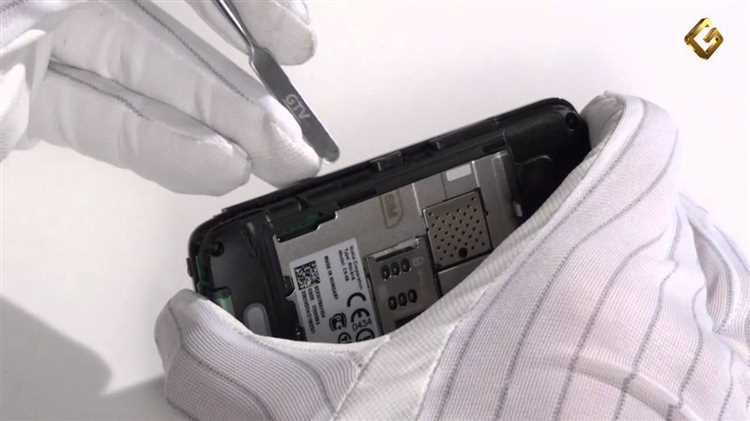

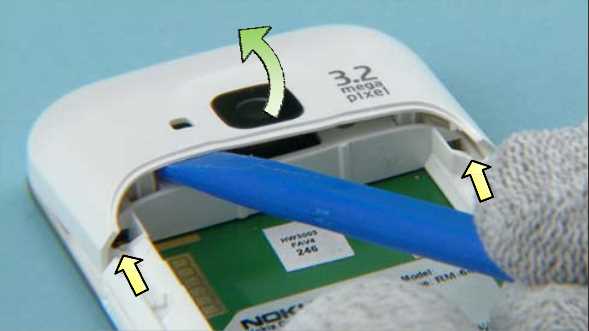

- Вставьте пластиковую лопатку или медиатор в щель между задней и передней половинами корпуса со стороны разъёма зарядки.
- Аккуратно перемещайте инструмент вдоль периметра, постепенно освобождая защёлки. Не применяйте силу – корпус крепится на пластиковых клипсах, которые легко повредить.
- Особое внимание уделите участкам возле кнопок громкости и включения – под ними часто находятся хрупкие элементы фиксации.
- Когда все фиксаторы отсоединены, задняя крышка отделяется без усилий. Передняя часть остаётся с материнской платой и дисплеем.
Корпус разделён. Переходите к следующему этапу только после визуальной проверки целостности шлейфов и разъёмов.

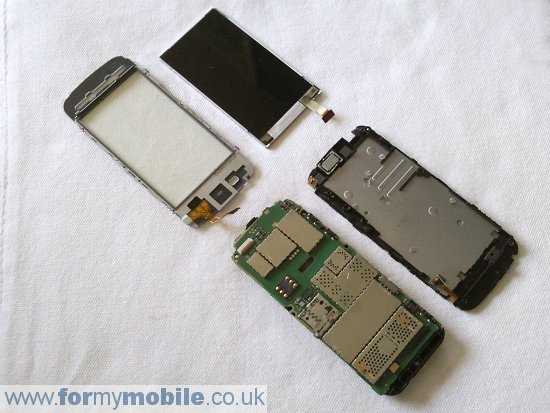

Извлечение основной платы из корпуса
После снятия дисплея и отсоединения шлейфов, основной плате больше ничто не препятствует. Для начала проверьте, откручены ли все винты, фиксирующие плату к корпусу. Обычно их три: два в верхней части и один ближе к разъему зарядки.

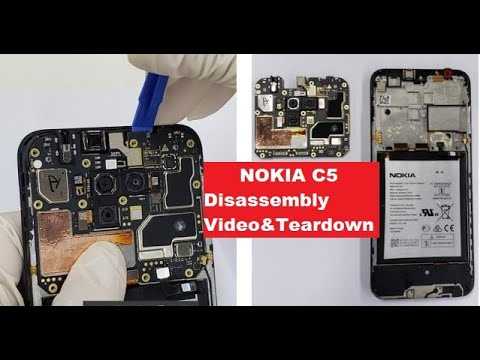

Используйте пластиковую лопатку, чтобы поддеть плату по периметру. Не прилагайте усилий в области, где расположены элементы пайки – это может привести к отрыву конденсаторов или дорожек.
Осторожно отсоедините антенну, если она фиксируется к плате прижимным коннектором. Касайтесь только за основание коннектора, не тяните за кабель.
Важно: перед поднятием платы убедитесь, что снят вибромотор – он установлен в паз и соединяется с контактной группой на нижнем крае. Извлеките его пинцетом, не повредив контакты.
Плату следует поднимать начиная с нижнего края, где находится разъем micro-USB. Она должна выйти без усилий. Если наблюдается сопротивление – проверьте, не забыли ли вы шлейф или винт. После извлечения положите плату на антистатическую поверхность, избегая контакта с металлом.
Отсоединение дисплея и других шлейфов
Для начала убедитесь, что телефон выключен, чтобы избежать короткого замыкания и повреждения внутренних компонентов. Положите Nokia C5 на плоскую поверхность с мягким покрытием, чтобы минимизировать риск повреждений.
1. Снимите заднюю крышку устройства и извлеките аккумулятор. Это предотвратит случайное включение телефона в процессе разборки.
2. Используя пластиковый инструмент, аккуратно отсоедините заднюю панель. Для этого подденьте панель в области верхнего края и поочередно отстегивайте защелки, двигаясь по периметру корпуса.
3. После снятия панели получите доступ к шлейфам. Дисплей и другие компоненты, такие как кнопки и датчики, подключены через гибкие шлейфы, которые обычно удерживаются пластиковыми защелками или винтами.
4. Чтобы отсоединить дисплей, аккуратно подденьте шлейф с помощью пластикового инструмента. Не используйте металлические предметы, чтобы избежать повреждения контактов. После этого осторожно отсоедините шлейф от разъема на плате.
5. Для отсоединения других шлейфов (например, для камеры или кнопок) повторите процесс, аккуратно поддевая и отсоединяя их. Убедитесь, что вы не повреждаете фиксаторы и не перетягиваете шлейфы, чтобы избежать их повреждения.
6. Если шлейфы слишком жестко удерживаются, проверьте, не зафиксированы ли они дополнительно винтами. Для этого используйте маленькую крестовую отвертку, чтобы ослабить крепежи и легко отсоединить шлейфы.
При отсоединении всех шлейфов, будьте особенно внимательны к их положениям и разъемам. Каждый компонент имеет свое место, и неправильная сборка может повлиять на работу устройства. Всегда следите за тем, чтобы не повредить разъемы или шлейфы, особенно если они хрупкие.
Осмотр и чистка внутренних компонентов
Перед тем как приступить к чистке внутренних компонентов Nokia C5, убедитесь, что устройство полностью отключено от питания и извлечена батарея. Используйте антистатический браслет, чтобы избежать повреждений от статического электричества.
Первым делом осмотрите внутреннюю часть корпуса. Обратите внимание на следы пыли, грязи и других загрязнений, которые могут негативно повлиять на работу устройства. Для этого используйте сжатый воздух. Направьте струю воздуха вдоль компонентов, избегая попадания влаги и излишней силы, чтобы не повредить чувствительные части.
После удаления пыли можно приступить к чистке контактов. Для этого используйте мягкую кисточку или ватный тампон, слегка смоченный в изопропиловом спирте (не менее 90%). Аккуратно очистите контакты аккумулятора, разъемы и кнопки. Убедитесь, что спирт не попадет на материнскую плату и другие важные компоненты.
Для чистки дисплея используйте специальную микрофибровую ткань. Не применяйте агрессивных химических веществ, чтобы избежать повреждения покрытия экрана. Если на экране есть следы жира или отпечатков пальцев, слегка смочите ткань спиртом или чистящим средством для экранов и аккуратно протрите поверхность.
Материнская плата требует особого внимания. Если на ней есть следы коррозии или загрязнений, аккуратно удалите их с помощью спирта и мягкой кисточки. Избегайте сильного давления, чтобы не повредить компоненты.
После чистки всех компонентов соберите телефон в обратном порядке, убедившись, что все детали находятся на своих местах и зафиксированы должным образом. Установите батарею и включите устройство, чтобы проверить его работу. Если после чистки телефон не включается, возможно, потребуется дополнительная диагностика.
Вопрос-ответ:
Как разобрать телефон Nokia C5 шаг за шагом?
Чтобы разобрать телефон Nokia C5, нужно следовать нескольким простым шагам. Начните с отключения устройства и снятия аккумулятора. Затем, используя специальный инструмент, аккуратно отсоедините заднюю крышку. Далее можно снять все необходимые компоненты, такие как сим-карта, флеш-карта и клавиатура. Чтобы полностью разобрать телефон, потребуется открутить несколько винтов и аккуратно снять корпус. Важно соблюдать осторожность, чтобы не повредить внутренние элементы устройства.
Какие инструменты понадобятся для разборки Nokia C5?
Для разборки Nokia C5 вам потребуется несколько стандартных инструментов: маленькая крестовая отвертка для откручивания винтов, пластиковый инструмент для аккуратного снятия крышки и разъёмов, а также пинцет для работы с мелкими деталями. Эти инструменты можно приобрести в любом магазине электроники или использовать, если они есть у вас в наличии.
Как извлечь батарею и другие компоненты из Nokia C5?
Чтобы извлечь батарею из Nokia C5, необходимо сначала снять заднюю крышку. Для этого аккуратно используйте пластиковый инструмент, чтобы не повредить корпус. После снятия крышки вы сможете легко извлечь аккумулятор. Если вам нужно извлечь сим-карту или флеш-карту, это можно сделать сразу после снятия батареи. Эти компоненты можно достать вручную, не прибегая к использованию инструментов.
Как правильно собрать Nokia C5 после разборки?
После того как вы завершили разборку Nokia C5, процесс сборки заключается в обратной последовательности. Сначала установите аккумулятор и другие компоненты, такие как сим-карта и флеш-карта. Затем аккуратно закройте корпус и закрепите его винтами. Убедитесь, что все детали правильно подогнаны и закреплены, чтобы избежать повреждения при использовании устройства.
