Подбор прошивки блока ABS для BMW E90

Как подобрать прошивку блока abs bmw e90

Как подобрать прошивку блока abs bmw e90

Блок управления ABS в BMW E90 – это не просто компонент системы стабилизации, а сложное электронное устройство, взаимодействующее с рядом других модулей: DSC, ECU, коробкой передач и даже рулевым управлением. Неправильно подобранная прошивка может привести к сбоям в работе CAN-шины, ошибкам по шасси и отключению функции стабилизации при движении.

Для точного выбора прошивки необходимо учитывать номер блока ABS (например, 3452-6789012-01), версию установленной аппаратной части, а также комплектацию автомобиля: наличие системы DSC, тип трансмиссии (автоматическая или механическая), привод (задний или полный). Без этих данных риск конфликта прошивки с другими модулями возрастает в разы.

Работа начинается с идентификации текущей версии прошивки с помощью ISTA+, INPA или стороннего сканера с поддержкой E-series. Далее следует подбор совместимой версии через базы данных ZUSB модулей, таких как Winkfp или BMW Standard Tools. Крайне желательно использовать VIN и FA-кодировки для подбора корректного файла прошивки и исключения ошибок несовместимости.

Перед записью новой прошивки необходимо выполнить резервное копирование EEPROM и FLASH текущей версии через программатор или OBD-интерфейс. Это позволит восстановить модуль в случае сбоя. Важно, чтобы питание на автомобиле поддерживалось стабильно, желательно через лабораторный блок питания с контролем по напряжению.

Результатом грамотно подобранной прошивки станет корректная работа системы ABS/DSC, отсутствие ошибок по блокам, стабильная динамика торможения и адекватное поведение при экстренных манёврах. Эксперименты с неподходящими файлами могут обернуться необходимостью замены всего модуля, что в случае с BMW E90 может стоить до 50 000 рублей.

Как определить точную модель блока ABS по VIN-коду

Как определить точную модель блока ABS по VIN-коду

Для точного определения модели блока ABS на BMW E90 необходимо использовать 17-значный VIN-код, выбитый на кузове и указанный в ПТС. Основной способ – запрос данных по VIN через официальный каталог запчастей BMW (например, ETK или онлайн-сервисы типа bmwvin.com).

После ввода VIN система отобразит комплектацию автомобиля, включая точный номер детали блока ABS. Обрати внимание на строку с названием «Control unit, DSC» или «Hydraulic unit, DSC». Там указывается оригинальный OEM-номер, например, 3451 6771260.

Для подтверждения номера стоит сопоставить его с номером на наклейке самого блока, расположенного в подкапотном пространстве – как правило, он нанесён на корпусе гидромодуля. Совпадение гарантирует, что блок установлен с завода.

Также важно учитывать, оснащён ли автомобиль системой DSC или просто ABS, поскольку различия в блоках существенные. Блоки с поддержкой DSC содержат больше датчиков и другой алгоритм работы, что влияет на совместимость прошивок.

Если оригинальный блок был заменён, VIN-расшифровка может не дать актуальной информации. В этом случае считывание текущего блока через диагностический сканер (например, INPA или ISTA) позволит получить актуальный номер оборудования и его версию ПО.

Разновидности блоков ABS на BMW E90 и их совместимость

На BMW E90 устанавливались различные блоки ABS, отличающиеся по производителю, функциональности и протоколу связи. Основные поставщики – ATE и Bosch. Каждый тип требует точного соответствия при замене или прошивке, особенно при смене комплектации или модернизации системы.

  • ATE MK60E5 – используется на дорестайлинговых моделях с базовой системой DSC. Совместим только с аналогичными блоками, имеет ограниченные возможности адаптации. При замене важно учитывать кодировки по VIN и наличие функции DTC.
  • ATE MK60EC1 – устанавливался на рестайлинговые версии и модели с системой DSC 8.0. Отличается расширенными функциями стабилизации и требует прошивки, адаптированной под конкретную модификацию кузова и трансмиссии. При несовпадении программной версии возможны ошибки по CAN-шине.
  • Bosch 8.0 ESP – редкий вариант, ставился на некоторые модификации 320d и 325xi. Не взаимозаменяем с ATE без серьезных доработок жгута проводки и перепрошивки нескольких модулей, включая KOMBI и JBBF.

Совместимость блоков ABS определяется по номеру детали (номер OE) и версии прошивки. Подбор блока должен осуществляться по реальному VIN-коду с учетом установленного оборудования. Рекомендуется использовать программы ISTA/P и INPA для проверки соответствия прошивки и активации всех функций. Установка неподходящего блока может привести к потере связи с другими модулями, ошибкам ESP и ограничению работы тормозной системы.

Перед покупкой б/у блока обязательно сверяйте идентификаторы на корпусе и сравнивайте с оригинальными данными из каталога BMW ETK. Использование прошивок от другой модели или модификации без последующей адаптации недопустимо.

Способы считывания текущей прошивки блока ABS

Способы считывания текущей прошивки блока ABS

Через INPA: подключение к автомобилю осуществляется через кабель K+DCAN. После запуска INPA выбирается модуль DSC. В правом нижнем углу отображается идентификатор прошивки: ZB-номер. Его используют для сопоставления с базой данных прошивок ISTA/P или BMW ETK.

С использованием Tool32: требуется указать скрипт управления для модуля DSC, обычно это dsc_87.prg. Командой lesen_steuergeraet_kennung выполняется запрос к EEPROM. В ответе содержится версия ПО, идентификатор загрузчика и код аппаратной ревизии.

Через E-Sys (для модулей с UDS): подключение осуществляется через ENET-кабель. В разделе «ECU» выбирается блок DSC. В окне свойств доступна строка SWFL, в которой указана текущая версия прошивки. Также возможно считать полную конфигурацию через Read Coding Data.

ISTA+ (Rheingold): при диагностике блока ABS/DSC в отчете отображается номер программного обеспечения. Этот метод удобен при наличии оригинального дилерского оборудования или его программных аналогов.

Через сторонние сканеры (например, Autel или Launch): в режиме расширенной диагностики возможен доступ к версии прошивки, но точность отображаемых данных зависит от поддержки конкретной модели DSC. Этот метод менее предпочтителен при работе с оригинальными блоками BMW.

Выбор программного обеспечения для работы с прошивкой

Выбор программного обеспечения для работы с прошивкой

При выборе программного обеспечения для работы с прошивкой блока ABS на BMW E90 необходимо учитывать несколько ключевых факторов: совместимость с моделью, функциональность и поддержка необходимых операций, таких как диагностика, изменение параметров и обновление прошивки.

Основным инструментом для работы с прошивкой блока ABS является диагностический сканер, поддерживающий специфичные протоколы и стандарты, используемые в BMW. Одним из таких программных решений является BMW INPA, которое предоставляет полный доступ к системе управления ABS, а также позволяет проводить тестирование и корректировать параметры.

Для более продвинутых операций, таких как перепрошивка или внедрение кастомных настроек, лучше использовать BMW Tool32. Это ПО обладает расширенными возможностями для работы с ECU и адаптациями прошивок, в том числе для блоков ABS. Однако для успешного использования потребуется хорошее знание работы с кодами и диагностическими данными.

Если цель – это настройка или изменение параметров работы системы стабилизации, стоит обратить внимание на ПО ISTA/D, которое является частью официального дилерского пакета и позволяет детально работать с прошивками блоков управления в реальном времени. Это решение подходит для тех, кто часто проводит диагностику и настройку автомобилей BMW, включая E90.

Дополнительно для загрузки прошивок и их управления могут быть использованы программы, такие как WinKfp, которая также предоставляет возможность работы с прошивками ECU и блоков ABS, но с более ограниченным функционалом по сравнению с ISTA/D.

Важно также учитывать, что для работы с каждым из этих программных решений потребуется соответствующий адаптер, который будет подключать автомобиль к компьютеру. Программные средства могут требовать наличия драйверов и настройки на рабочем компьютере, а также специфического оборудования для взаимодействия с блоком ABS автомобиля BMW E90.

Как найти оригинальные и модифицированные версии прошивок

Оригинальные прошивки для BMW E90 доступны через официальные сервисы BMW, такие как ETK или онлайн-ресурсы, предоставляющие доступ к базе данных производителя. Также прошивки могут быть получены через дилерские центры BMW. Важно убедиться, что прошивка соответствует VIN-номеру автомобиля и версии блока ABS.

Модифицированные версии прошивок чаще всего доступны на специализированных форумах и платформах для тюнинга автомобилей. Здесь опытные тюнеры и механики обмениваются прошивками, улучшенными для различных целей, таких как улучшение тормозных характеристик или адаптация под конкретные условия эксплуатации. Однако, перед установкой модифицированной прошивки важно удостовериться в её безопасности и совместимости с другими системами автомобиля, чтобы избежать потенциальных проблем с работой ABS и других электронных систем.

Если нужно проверить актуальность или подлинность прошивки, можно использовать средства диагностики для считывания кодов ошибок и сравнения с базой данных оригинальных прошивок. В случае сомнений в подлинности прошивки, рекомендуется проконсультироваться с профессионалом или обратиться в официальный сервис.

Проверка соответствия новой прошивки и блока управления

После установки новой прошивки для блока ABS на BMW E90 важно провести тщательную проверку совместимости прошивки с текущим блоком управления (ЭБУ). Несоответствие между прошивкой и ЭБУ может привести к некорректной работе системы тормозов, что может вызвать серьезные проблемы в эксплуатации автомобиля.

Первым шагом является проверка идентификатора блока управления. Каждый ЭБУ имеет уникальный код, который должен соответствовать коду прошивки. Для этого используйте диагностическое оборудование, совместимое с BMW, например, DIS или ISTA. При подключении сканера к разъему OBDII система должна отобразить информацию о блоке управления, включая его идентификатор.

Следующий этап – проверка версии прошивки. Некоторые версии прошивок могут быть совместимы только с определёнными ревизиями блока управления. При установке новой прошивки обязательно убедитесь, что версия прошивки подходит для конкретной версии ЭБУ. Это можно проверить через документацию к прошивке или запросить информацию у производителя прошивки.

Также важно учитывать состояние аппаратной части блока ABS. Если блок был заменен на новый или восстановлен, его совместимость с прошивкой следует проверять с особой тщательностью. Некоторые обновления прошивок могут включать улучшения, которые несовместимы с устаревшими аппаратными версиями блока управления.

При необходимости проводите тестирование системы ABS после прошивки, чтобы убедиться в правильности работы всех функций. Это можно сделать с помощью системы диагностики, которая позволит проверить параметры работы тормозной системы и реакции на команды с датчиков. Отсутствие ошибок в процессе тестирования подтверждает правильность прошивки и соответствие блока управления.

При любой проблеме, связанной с некорректной работой системы после обновления прошивки, важно вернуть предыдущую прошивку или провести дополнительную настройку через диагностический инструмент, чтобы избежать потенциальных рисков для безопасности.

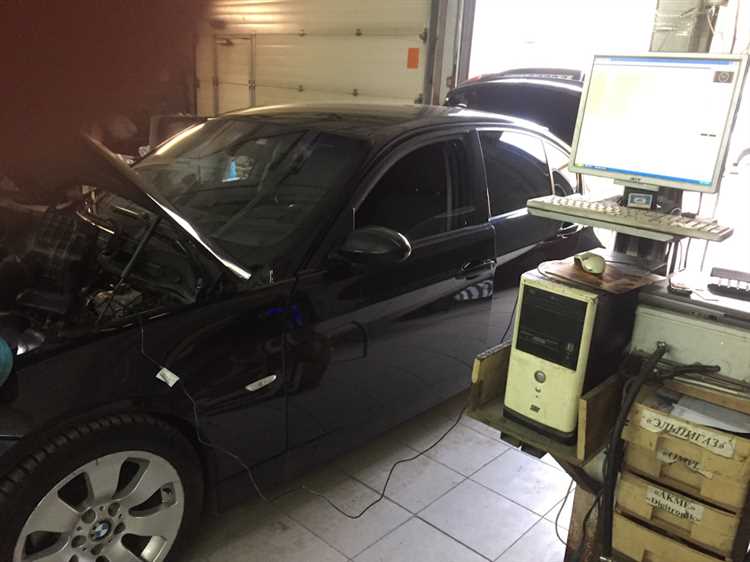

Процедура записи прошивки в блок ABS с помощью диагностического оборудования

Процедура записи прошивки в блок ABS с помощью диагностического оборудования

Запись прошивки в блок ABS на BMW E90 требует использования специализированного диагностического оборудования, которое позволяет не только считать информацию с блока управления, но и записывать новые версии прошивки. Процесс включает несколько этапов, от подготовки оборудования до завершения процесса записи.

Перед началом записи необходимо убедиться в корректности прошивки для конкретной модели и года выпуска автомобиля. Неправильная прошивка может привести к сбоям в работе системы ABS и других вспомогательных систем автомобиля. Для этого рекомендуется использовать официальное диагностическое оборудование, такое как ISTA (Integrated Service Technical Application), которое является стандартом для автомобилей BMW.

Первый этап – подключение диагностического оборудования. Для этого используется специальный адаптер, который подключается к диагностическому разъему OBD-II автомобиля. Программное обеспечение ISTA или аналогичное должно быть установлено на ноутбук или планшет, который подключается к диагностическому адаптеру.

После подключения оборудования необходимо провести диагностику блока ABS, чтобы проверить его состояние и убедиться, что блок готов к записи новой прошивки. Это также позволит проверить наличие ошибок и устранить их до начала записи. Важно помнить, что во время записи блока ABS необходимо обеспечить стабильное напряжение на аккумуляторе, чтобы избежать сбоя в процессе.

Далее начинается процесс выбора подходящей прошивки для конкретного автомобиля. В некоторых случаях прошивка может быть обновлением или восстановлением после сбоя системы. Важно использовать прошивки, соответствующие VIN-номеру автомобиля, так как прошивки могут различаться по версии в зависимости от региона или комплектации.

После выбора прошивки, программное обеспечение начинает процесс записи. Этот этап может занять от нескольких минут до получаса в зависимости от объема данных. На экране диагностического оборудования отображается статус процесса записи. Важно не прерывать этот процесс, так как это может привести к повреждению блока управления.

По завершении записи прошивки необходимо выполнить проверку системы. Для этого снова проводится диагностика блока ABS, чтобы убедиться, что прошивка была успешно записана, и блок функционирует корректно. В случае обнаружения ошибок необходимо их устранить и повторить процедуру записи, если это необходимо.

Для завершения процедуры проводится тестирование работы системы ABS на автомобиле. Это важно для проверки правильности функционирования всех элементов системы, включая датчики, клапаны и насосы. Тестирование можно выполнить с помощью диагностического оборудования или в процессе обычной эксплуатации автомобиля.

Что делать при ошибках после прошивки блока ABS

После прошивки блока ABS на BMW E90 могут возникать ошибки, связанные с неправильной работой системы. Эти ошибки могут проявляться в виде мигающих индикаторов на приборной панели или сбоев в работе тормозной системы. Рассмотрим конкретные шаги для их устранения.

  • Проверка кодов ошибок. Начните с диагностики с помощью сканера OBD-II. Полученные коды ошибок помогут выявить конкретные проблемы с прошивкой. Наиболее частые коды ошибок после прошивки блока ABS связаны с несовместимостью версии ПО и неисправностями в датчиках.
  • Перепрошивка блока ABS. В случае, если ошибка сохраняется, выполните повторную прошивку блока ABS с использованием официального ПО BMW. Иногда при первоначальной прошивке могут возникать сбои, которые требуют повторного процесса.
  • Проверка датчиков ABS. Ошибки могут быть связаны с датчиками колес. Отключите и проверьте каждый датчик по отдельности. Используйте мультиметр для проверки их состояния и проводки.
  • Ресет системы. После прошивки иногда требуется сбросить настройки блока ABS. Для этого можно использовать диагностический инструмент или вручную сбросить ошибки с помощью сканера.
  • Проверка напряжения на блоке ABS. Неисправности блока могут возникать из-за низкого напряжения в системе. Убедитесь, что аккумулятор и зарядка работают корректно. Проверьте соединения на блоке ABS, чтобы исключить коррозию или ослабленные контакты.
  • Обновление прошивки. Возможно, прошивка, которая была установлена, устарела или имеет дефекты. В этом случае установите более новую версию ПО с официального источника.

Если после выполнения указанных шагов ошибка не исчезает, рекомендуется обратиться в специализированный сервис с опытом работы с блоками ABS BMW E90 для более детальной диагностики и устранения проблемы.

Вопрос-ответ:

Как правильно выбрать прошивку блока ABS для BMW E90?

При выборе прошивки для блока ABS на BMW E90 важно учитывать несколько факторов, таких как модель автомобиля, год выпуска и текущие настройки системы. Рекомендуется использовать оригинальные прошивки или прошивки, проверенные опытными специалистами. Неправильно подобранная прошивка может привести к неисправности системы тормозов или снижению её эффективности. Важно также убедиться, что прошивка соответствует параметрам вашего автомобиля, включая тип двигателя и характеристики трансмиссии.

Можно ли самостоятельно изменить прошивку блока ABS на BMW E90?

Самостоятельное изменение прошивки блока ABS возможно, но требует определённых знаний в области диагностики и программирования. Это технически сложный процесс, который включает в себя подключение к диагностическому порту и использование специализированного оборудования. Без должной подготовки и опыта существует риск повреждения электроники автомобиля. Поэтому лучше обратиться к профессиональным специалистам или сервисным центрам, которые обладают необходимыми инструментами и опытом для безопасного выполнения этой операции.

Какие ошибки могут возникнуть при установке неправильной прошивки блока ABS для BMW E90?

Неправильная прошивка блока ABS может привести к нескольким проблемам, включая неправильную работу системы торможения. Это может проявляться в виде срабатывания системы на низких или высоких скоростях, отказе в работе антиблокировочной системы или уменьшении эффективности тормозов. В некоторых случаях это может вызвать ошибку на панели приборов или даже привести к полной блокировке работы системы ABS, что повысит риски на дороге. Важно заранее проконсультироваться с экспертами, чтобы избежать подобных ситуаций.

Какие преимущества даёт использование заводской прошивки блока ABS на BMW E90?

Использование заводской прошивки блока ABS гарантирует, что система будет работать в соответствии с заводскими параметрами, что снижает риск возникновения сбоев и обеспечивает надёжность тормозной системы. Заводская прошивка идеально подходит для стандартных условий эксплуатации автомобиля и соответствует всем техническим требованиям производителя. В отличие от сторонних прошивок, она исключает возможность некорректной работы системы, что особенно важно для безопасности на дороге. Кроме того, заводская прошивка будет поддерживаться официальными сервисами и обновлениями от производителя.
