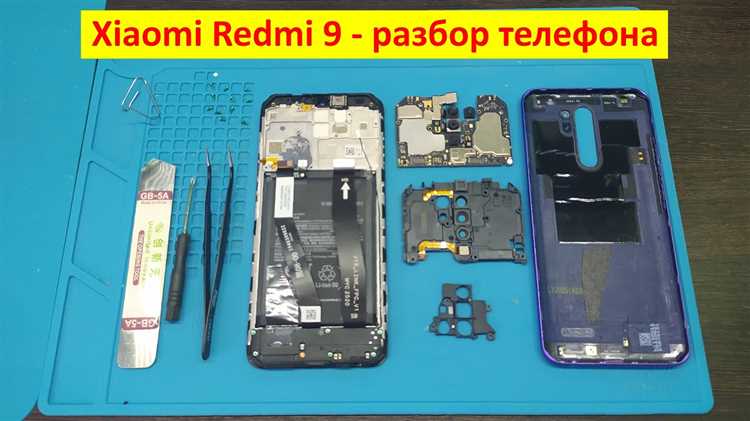

Смартфон Xiaomi Redmi 9 обладает модульной конструкцией, что облегчает доступ к внутренним компонентам, но требует аккуратности при разборке. Неправильное извлечение задней крышки или аккумулятора может повредить шлейфы и коннекторы. Разборка может понадобиться для замены дисплея, аккумулятора, динамика или устранения повреждений после падения.
Перед началом работы необходимо подготовить инструмент: пластиковые медиаторы, присоску, крестовую отвертку PH00, пинцет и антистатический браслет. Работу выполняйте на чистой, не скользящей поверхности. Для безопасности устройства убедитесь, что аккумулятор полностью разряжен. Если смартфон не отключается через меню, принудительно выключите его, удерживая кнопку питания в течение 10 секунд.
Корпус Redmi 9 скреплен защелками и клеем по периметру. Чтобы снять заднюю крышку, необходимо аккуратно нагреть ее феном до 60–70°C и поддеть пластиковым медиатором в районе порта зарядки. Важно не повредить шлейф отпечатка пальца, который соединяет крышку с материнской платой. После открытия корпуса следует сразу отключить аккумулятор, осторожно извлекая коннектор из разъема.
Инструменты и материалы для разборки
Для безопасного и эффективного разбора Xiaomi Redmi 9 необходим точный набор инструментов. Применение неподходящих приспособлений может привести к повреждению корпуса и внутренних компонентов.
Отвертки: Требуются крестовая (PH00) и пятиконечная (Pentalobe 0.8) отвертки для винтов на корпусе.
Пластиковые лопатки: Используются для аккуратного отделения задней крышки от корпуса, предотвращая царапины и сколы.
Медиатор: Узкий пластиковый инструмент помогает разъединять защелки корпуса без риска их повреждения.
Присоска: Позволяет безопасно приподнять заднюю крышку, особенно если она плотно зафиксирована.
Пинцет: Желательно антистатический, для точной работы с шлейфами и мелкими деталями.
Термоподогрев: Фен или специализированная нагревательная платформа пригодятся для размягчения клея, удерживающего дисплейный модуль.
Антистатический коврик: Снижает вероятность статического разряда, способного повредить электронику.
Изопропиловый спирт (не менее 90%): Помогает безопасно удалять остатки клея и загрязнения.
Чистая безворсовая ткань: Используется для удаления следов изопропилового спирта без оставления ворсинок.
Как снять заднюю крышку без повреждений
Перед разборкой полностью отключите смартфон и извлеките лоток для SIM-карт, чтобы избежать зацепления внутренних креплений.
Используйте пластиковый медиатор или лопаточку. Начинайте с нижнего края корпуса, где минимальный зазор. Аккуратно вставьте инструмент и слегка покачивайте, чтобы ослабить защелки.
Продвигайте инструмент по периметру, постепенно раскрывая корпус. Особое внимание уделите углам – слишком сильное давление может повредить крепления или оставить следы на корпусе.
При залипании отдельных участков воспользуйтесь феном, нагрев крышку до 50-60°C, чтобы ослабить клей, если он присутствует.
Не используйте металлические предметы – они могут повредить пластиковые защелки или оставить царапины.
После полного освобождения защелок аккуратно поднимите крышку. Если обнаружены шлейфы, сразу отсоедините их пинцетом или пластиковым инструментом, избегая перегибов.
Снятие крышки завершено. Теперь можно продолжить разборку.
Откручивание винтов и удаление защитных пластин
Смартфон Xiaomi Redmi 9 фиксируется винтами формата PH000 и Torx T5. Перед разборкой подготовьте соответствующие отвертки. Винты расположены вдоль периметра корпуса и внутри, под задней крышкой.
Сначала открутите винты нижней панели, удерживающие пластиковую заглушку. После ее снятия получите доступ к системному разъему и динамику. Винты имеют разную длину, поэтому складывайте их отдельно, чтобы не перепутать при сборке.
Далее снимите металлические защитные пластины, закрывающие разъем аккумулятора и шлейфы дисплея. Они крепятся мелкими винтами, при выкручивании которых соблюдайте осторожность – металл может деформироваться. После снятия пластин аккуратно подденьте разъемы пластиковым медиатором или антистатическим инструментом.
Отдельное внимание – верхней защите материнской платы. Она закреплена несколькими винтами и может иметь термопрокладки. При демонтаже избегайте резких движений, чтобы не повредить чувствительные элементы. Освободив защиту, получите доступ к основным шлейфам и контактам платы.
Складывайте винты и элементы в порядке их демонтажа. Используйте магнитный коврик или контейнер с секциями, чтобы избежать потерь.
Отключение аккумулятора и шлейфов
После снятия задней крышки найдите пластиковую защитную панель, скрывающую разъемы. Она крепится винтами Phillips 1.5 мм. Открутите их и снимите панель.
Первым делом отключите аккумулятор, чтобы избежать короткого замыкания. Используйте пластиковый медиатор или лопаточку, чтобы аккуратно поддеть разъем батареи. Никогда не тяните за провод!
Далее отсоедините шлейф дисплея, сенсора и кнопок. Для этого используйте пластиковый инструмент, приподняв фиксирующие коннекторы. Работайте осторожно, избегайте перегибов и механического давления.
Если необходимо добраться до материнской платы, отключите коаксиальный кабель и шлейф зарядного порта. Обратите внимание на защелки – перед отсоединением убедитесь, что они ослаблены.
После снятия всех необходимых шлейфов можно приступать к дальнейшему разбору.
Как извлечь материнскую плату
Перед разборкой отключите смартфон и выньте аккумулятор, если он съемный. Снимите заднюю крышку, открутив все винты по периметру. Подденьте корпус пластиковым медиатором, разъединив защелки.
Отсоедините шлейфы дисплея, аккумулятора, кнопок, динамика и зарядного порта, аккуратно поддев их пластиковым инструментом. Обратите внимание на коаксиальный кабель – он соединяет материнскую плату с нижней частью устройства.
Открутите винты, фиксирующие плату. Осмотрите ее края – иногда могут быть дополнительные скрытые крепления. После этого аккуратно приподнимите плату, начиная с незакрепленных сторон. Избегайте резких движений, чтобы не повредить элементы на обратной стороне.
Если плата не снимается, проверьте, не остались ли неподключенные шлейфы или винты. Убедившись, что все разъединено, извлеките плату, держа ее за безопасные участки без мелких компонентов.
Демонтаж камеры и других модулей
Для начала отключите смартфон и извлеките SIM-карту. Подготовьте необходимые инструменты: плоскую отвертку, пинцет, присоску и пластиковые инструменты для отделения крышки. Переходите к разборке, начиная с задней панели.
Осторожно используйте присоску для отделения крышки заднего корпуса. Сдвигайте панель по периметру, чтобы избежать повреждения внутренних компонентов.
После того как корпус будет открыт, приступайте к демонтажу камеры и других модулей:
- Основная камера: Найдите камеру, закреплённую винтами или защелками. Ослабьте винты с помощью отвертки. При необходимости используйте пластиковый инструмент для аккуратного отделения камеры от корпуса.
- Фронтальная камера: Для снятия фронтальной камеры следует сначала снять защитную плёнку или блокировку, которая может её удерживать. Затем аккуратно отсоедините шлейф.
- Сканер отпечатков пальцев: Модуль сканера находится рядом с камерой, если он установлен отдельно. Он может быть закреплён с помощью клея или винтов. Осторожно отсоедините его, чтобы избежать повреждения.
- Модуль зарядки: Для демонтажа модуля зарядки открутите все винты вокруг разъёма. После этого аккуратно извлеките разъём, используя пластиковые инструменты, чтобы не повредить шлейф или другие соединения.
После демонтажа всех модулей проверьте их на повреждения, прежде чем устанавливать обратно. Убедитесь, что все разъёмы чистые и не повреждены. Соберите смартфон, начиная с установки каждого модуля в обратном порядке.
Как разобрать дисплейный модуль
Разборка дисплейного модуля Xiaomi Redmi 9 требует осторожности и точности. Начнем с подготовки инструментов: отвертки T5 для откручивания винтов, пластиковая лопатка, пинцет и присоска для аккуратного отделения экрана от корпуса.
1. Выключите смартфон и извлеките SIM-карту и карту памяти, если они установлены. Это поможет избежать случайных повреждений при разборке.
2. Используя отвертку T5, открутите все винты, которые крепят заднюю крышку устройства. Обратите внимание, что некоторые винты могут быть скрыты под заглушками или наклейками, которые нужно аккуратно удалить.
3. С помощью присоски аккуратно оторвите заднюю крышку от корпуса. Начинайте с одного из углов, осторожно поднимайте крышку, используя пластиковую лопатку для разделения корпуса и крышки. Не применяйте слишком сильное давление, чтобы не повредить пластиковые компоненты.
4. После снятия крышки вы увидите аккумулятор, который необходимо отсоединить от материнской платы. Для этого аккуратно извлеките шлейф, отключив его от разъема. Затем открутите винты, фиксирующие аккумулятор, и аккуратно извлеките его из корпуса.
5. Чтобы добраться до дисплейного модуля, потребуется отделить экран от корпуса. Для этого используйте пластиковую лопатку или специальный инструмент для отделения экрана. При этом будьте внимательны, чтобы не повредить шлейф дисплея.
6. После того как экран отсоединен, нужно аккуратно снять все оставшиеся винты, которые крепят дисплейный модуль. Эти винты, как правило, расположены по бокам модуля.
7. Когда все крепления сняты, осторожно поднимите дисплейный модуль. При этом убедитесь, что шлейф дисплея не поврежден.
8. После того как дисплейный модуль извлечен, можно заменить поврежденный экран или выполнить дальнейшую диагностику устройства. Важно правильно подключить новый модуль, чтобы избежать проблем с экраном после сборки.
Сборка смартфона после разборки
После успешного разборки Xiaomi Redmi 9 важно аккуратно собрать устройство, чтобы избежать повреждений. Следуйте этим рекомендациям для правильной сборки:
- Установите материнскую плату: Начните с того, чтобы аккуратно установить материнскую плату в корпус. Убедитесь, что все разъемы и контакты совпадают с соответствующими слотами. Избегайте резких движений.
- Подключите кабели и разъемы: Подключите все необходимые кабели и разъемы, такие как кабель дисплея, камеры и сенсорного экрана. Для этого используйте пинцет, чтобы избежать повреждения разъемов.
- Закрепите плату: Закрутите винты, которые крепят материнскую плату. Не затягивайте их слишком сильно, чтобы не повредить крепления.
- Установите аккумулятор: Подключите аккумулятор к разъему и аккуратно разместите его в корпусе. Убедитесь, что аккумулятор правильно сидит и не мешает другим компонентам.
- Закрепите заднюю крышку: Убедитесь, что все защелки и защелки на задней крышке правильно вставлены. Постепенно закрепите крышку, начиная с верхней части и двигаясь вниз.
- Проверка работы кнопок: Прежде чем окончательно собрать устройство, протестируйте кнопки и разъемы. Убедитесь, что все механизмы работают корректно, а экран реагирует на касания.
- Проверка устройства: Перед финальной сборкой включите смартфон, чтобы убедиться в правильности подключения всех компонентов. Если устройство не включается, проверьте подключения и наличие повреждений.
- Закручивание последних винтов: Когда убедитесь, что все работает, закрутите оставшиеся винты на корпусе устройства. Постарайтесь не перекрутить, чтобы не повредить корпус.
Тщательно проверив сборку, завершите процесс, аккуратно разместив защитную пленку или чехол (если требуется). Собранный смартфон готов к использованию.
Вопрос-ответ:
Как разобрать смартфон Xiaomi Redmi 9?
Для начала отключите смартфон и извлеките SIM-карту. Затем при помощи пластикового инструмента аккуратно отделите заднюю крышку. Обычно она приклеена, и для того, чтобы не повредить корпус, стоит аккуратно поддеть её с разных сторон. После снятия крышки открутите все винты, которые держат внутренности устройства, чтобы добраться до аккумулятора и других компонентов.
Нужно ли отключать аккумулятор при разборке Xiaomi Redmi 9?
Да, это обязательный шаг. Перед тем как продолжить разборку, следует отключить аккумулятор, чтобы избежать короткого замыкания и повреждения компонентов устройства. Для этого аккуратно отсоедините разъем аккумулятора после снятия крышки и откручивания винтов. После этого можно продолжать разборку.
Какие инструменты понадобятся для разборки Xiaomi Redmi 9?
Для разборки Xiaomi Redmi 9 потребуется несколько инструментов. Минимум – это пластиковая лопатка, чтобы аккуратно отделить крышку от корпуса, а также отвертка с мелкими насадками для откручивания винтов. Также полезным будет инструмент для снятия аккумулятора и извлечения внутренних деталей, таких как пластиковая лопатка или пинцет.
Как снять экран с корпуса Xiaomi Redmi 9?
Для снятия экрана нужно аккуратно поддеть его с помощью пластикового инструмента, начиная с края. Иногда экран приклеен, поэтому потребуется терпение и аккуратность. Избегайте использования металлических инструментов, чтобы не повредить экран или корпус. После того как экран немного освободится, открутите все крепежи и осторожно отсоедините его от материнской платы.
Какие сложности могут возникнуть при разборке Xiaomi Redmi 9?
Основной сложностью является приклеенная задняя крышка, которую бывает трудно снять без повреждения. Нужно использовать специальный пластиковый инструмент и работать очень аккуратно. Также некоторые компоненты могут быть сильно закреплены или скрыты за дополнительными защитными слоями, что может потребовать дополнительного времени и усилий. Кроме того, важно быть осторожным при работе с аккумулятором, чтобы не повредить его или не вызвать короткое замыкание.
Как правильно разобрать смартфон Xiaomi Redmi 9?
Для того чтобы разобрать смартфон Xiaomi Redmi 9, нужно аккуратно выполнить несколько шагов. Сначала выключите устройство и извлеките SIM-карту. Затем, используя пластиковую карту или присоску, аккуратно снимите заднюю крышку, стараясь не повредить защелки. После этого нужно открутить все винты, удерживающие крышку устройства, и осторожно отделить её. Дальше аккуратно отсоедините батарею и другие компоненты, такие как камеры и материнскую плату, следя за тем, чтобы не повредить шлейфы и разъемы. Все действия нужно выполнять с осторожностью, чтобы избежать повреждения устройства.
