Что такое asus thunderboltex 3 card

Плата расширения Asus ThunderboltEX 3 предназначена для добавления интерфейса Thunderbolt 3 на материнские платы, не оснащенные этим разъемом изначально. Она обеспечивает высокоскоростное подключение периферийных устройств, включая внешние накопители, мониторы и док-станции, с пропускной способностью до 40 Гбит/с. Совместимость обеспечивается через разъем PCIe x4, что делает плату удобным вариантом для апгрейда существующих систем.

ThunderboltEX 3 поддерживает до двух дисплеев 4K или одного дисплея с разрешением 5K, что особенно полезно для задач, связанных с графикой и мультимедиа. Дополнительно предусмотрена возможность передачи питания до 100 Вт, что позволяет заряжать совместимые устройства напрямую через порт Thunderbolt 3. Это делает её удобным решением для современных ноутбуков и ультрабуков, поддерживающих Power Delivery.

Подключение Asus ThunderboltEX 3 требует наличия специального разъема Thunderbolt Header на материнской плате. Совместимость необходимо уточнять в спецификациях конкретной модели. Рекомендуется использовать платы Asus серий Z170, Z270, X99 и новее, поддерживающие данную технологию. Установка также требует настройки BIOS для активации Thunderbolt 3, что следует учитывать при интеграции в существующую систему.

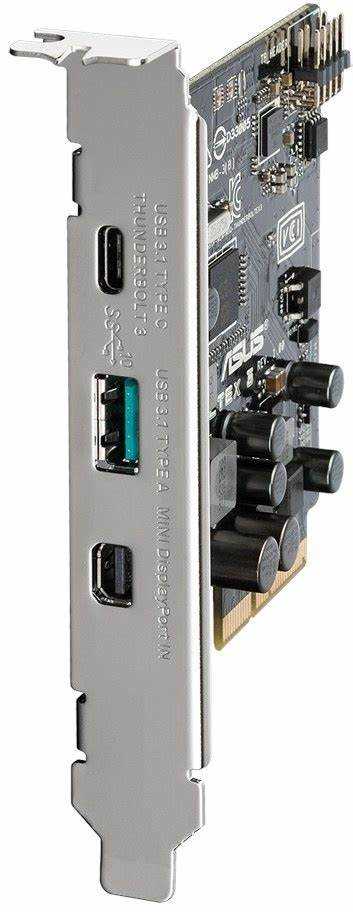

Плата оснащена разъемами USB-C и DisplayPort, что позволяет использовать её как универсальный хаб для подключения широкого спектра периферийных устройств. Она также поддерживает технологию Daisy Chain, позволяя подключать несколько устройств последовательно через один порт, что значительно упрощает организацию рабочего пространства.

Совместимость Asus ThunderboltEX 3 с материнскими платами

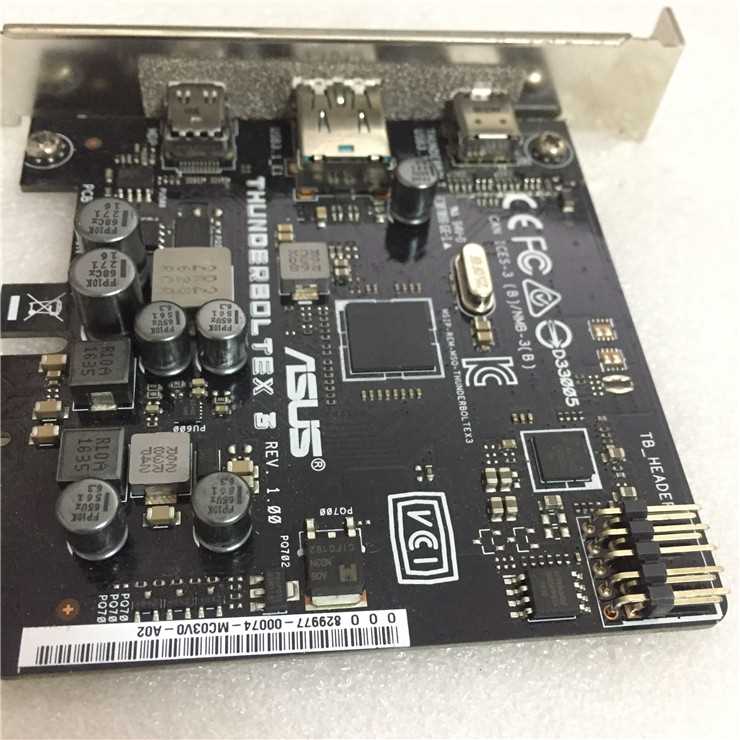

Плата расширения Asus ThunderboltEX 3 поддерживается только определёнными моделями материнских плат Asus с разъёмом Thunderbolt Header. Совместимость обеспечивается за счёт наличия специального 5-pin коннектора Thunderbolt на плате, а также поддержки интерфейса PCIe 3.0 x4.

Основные требования к материнским платам:

• Наличие 5-pin разъёма Thunderbolt Header (обычно обозначается как «TB_HEADER»).
• Поддержка интерфейса PCIe 3.0 x4 для установки платы расширения в слот PCIe.
• Совместимость с UEFI BIOS с активированной поддержкой Thunderbolt.

Поддерживаемые чипсеты:

• Intel Z390, Z490, Z590, Z690, Z790.
• Intel X299.
• Некоторые модели на базе чипсетов H370, B460, B560 при наличии разъёма Thunderbolt Header.

Настоятельно рекомендуется обновить BIOS материнской платы до последней версии перед установкой Asus ThunderboltEX 3. Совместимость лучше всего проверять на официальном сайте Asus, где доступен актуальный список поддерживаемых моделей. Также стоит учитывать, что подключение внешних устройств Thunderbolt 3 может потребовать активации соответствующих настроек в BIOS, таких как «Security Level» и «Thunderbolt Boot Support».

Раздел статьи готов. Если нужно внести правки или добавить новые пункты, дай знать.

Настройка BIOS для работы с Asus ThunderboltEX 3

Перед установкой платы Asus ThunderboltEX 3 рекомендуется обновить BIOS материнской платы до последней версии. Это обеспечит совместимость и доступ к настройкам Thunderbolt. После обновления прошивки выполните следующие шаги:

1. Войдите в BIOS, нажав клавишу Delete или F2 при запуске системы.
2. Перейдите в раздел Advanced или Advanced Mode (F7), если используется UEFI BIOS.
3. Найдите вкладку Thunderbolt Configuration. Если она отсутствует, убедитесь, что плата установлена корректно и распознана системой.
4. Включите параметр Thunderbolt Support (обычно называется Enable Thunderbolt или Thunderbolt Support).
5. Активируйте опцию Security Level и установите значение No Security или User Authorization, если требуется контроль доступа к устройствам Thunderbolt.
6. Включите поддержку PCIe Tunneling и USB Tunneling, если требуется использование периферийных устройств через Thunderbolt.
7. В разделе Boot установите CSM (Compatibility Support Module) в положение Disabled, если используете Windows с поддержкой UEFI.
8. Сохраните настройки и перезагрузите систему, выбрав Save & Exit или нажав F10.

После перезагрузки операционная система должна обнаружить Asus ThunderboltEX 3. Установите необходимые драйверы через Windows Update или загрузите их с официального сайта ASUS.

Подключение периферийных устройств через Asus ThunderboltEX 3

Плата расширения Asus ThunderboltEX 3 поддерживает подключение периферийных устройств через интерфейс Thunderbolt 3 с пропускной способностью до 40 Гбит/с. Совместима с мониторами, внешними накопителями, аудиоинтерфейсами и док-станциями. Обратная совместимость с USB, DisplayPort и PCIe обеспечивает универсальность использования.

Для подключения устройств требуется кабель Thunderbolt 3 с разъёмом USB-C. Важно использовать сертифицированные кабели длиной не более 2 метров для сохранения максимальной скорости передачи данных. При подключении устройств с высоким энергопотреблением рекомендуется использовать активные кабели Thunderbolt 3.

Мониторы с поддержкой DisplayPort Alternate Mode подключаются напрямую через разъём USB-C. При использовании нескольких мониторов поддерживается последовательное соединение (Daisy Chain), что позволяет подключить до двух 4K дисплеев или одного 5K дисплея.

Подключение внешних накопителей через Thunderbolt 3 обеспечивает высокую скорость передачи данных, что важно при работе с большими файлами и резервном копировании. При использовании RAID-массивов через док-станции или специализированные корпуса скорость передачи данных может достигать предела интерфейса PCIe 3.0 x4.

Аудиоинтерфейсы, совместимые с Thunderbolt 3, обеспечивают минимальную задержку и высокую пропускную способность для записи и воспроизведения звука высокого качества. При подключении рекомендуется устанавливать актуальные драйверы и прошивки для устройств, чтобы избежать проблем с совместимостью.

Подключение периферии через Asus ThunderboltEX 3 требует настройки в BIOS материнской платы. Необходимо активировать режим Thunderbolt, задать уровень безопасности и убедиться в правильном подключении кабелей к внутренним разъёмам платы. Совместимость с устройствами зависит от используемого программного обеспечения и операционной системы.

Использование Asus ThunderboltEX 3 для передачи данных и подключения дисплеев

Плата расширения Asus ThunderboltEX 3 обеспечивает высокоскоростную передачу данных и поддержку подключения нескольких дисплеев через интерфейс Thunderbolt 3. С пропускной способностью до 40 Гбит/с обеспечивается быстрая передача файлов и подключение периферийных устройств с минимальными задержками.

Подключение дисплеев через Asus ThunderboltEX 3 возможно благодаря поддержке DisplayPort 1.2. Допускается одновременное подключение двух мониторов с разрешением 4K или одного дисплея с разрешением 5K при частоте 60 Гц. Подключение мониторов осуществляется через совместимые порты Thunderbolt 3 или при помощи адаптеров DisplayPort.

Плата совместима с устройствами, поддерживающими протоколы USB, PCI Express и DisplayPort. Thunderbolt 3 обеспечивает питание подключённых устройств мощностью до 15 Вт, что позволяет одновременно передавать данные и заряжать устройства через один кабель.

Для обеспечения максимальной производительности необходимо установить последнюю версию драйверов и прошивки с официального сайта Asus. Рекомендуется использовать сертифицированные кабели Thunderbolt 3 длиной не более 0,5 м для передачи данных на максимальной скорости.

Требования к кабелям и аксессуарам для Asus ThunderboltEX 3

Для полноценной работы платы расширения Asus ThunderboltEX 3 важно правильно выбрать кабели и аксессуары, соответствующие стандарту Thunderbolt 3. Это гарантирует максимальную производительность и стабильность соединений.

Кабели Thunderbolt 3 должны поддерживать скорость передачи данных до 40 Гбит/с. Для этого используйте сертифицированные кабели, которые явно указаны как поддерживающие Thunderbolt 3. Обычные USB-C кабели не подходят, так как они не обеспечат необходимую пропускную способность.

Длина кабеля имеет значение: максимальная длина кабеля для передачи данных на скорости 40 Гбит/с – до 0,8 метра. Для больших расстояний (до 2 метров) используются кабели с пониженной пропускной способностью (до 20 Гбит/с). Если требуется подключение на большие расстояния, стоит обратить внимание на активные кабели с усилителем сигнала, которые поддерживают стабильную передачу на расстояниях до 5 метров.

Адаптеры и док-станции также должны соответствовать стандарту Thunderbolt 3. Это важно, если нужно подключить несколько устройств одновременно, таких как внешние мониторы, жесткие диски или аудио интерфейсы. При выборе адаптера или док-станции проверяйте поддержку передачи видео с разрешением 4K или выше и передачи данных на скорости 40 Гбит/с.

Блоки питания для внешних устройств, таких как жесткие диски или док-станции, также должны соответствовать требованиям Thunderbolt 3 по мощности. Рекомендуется использовать устройства с поддержкой подачи мощности через один кабель, что позволяет уменьшить количество проводов и упростить подключение.

При выборе аксессуаров учитывайте их совместимость с вашим компьютером или ноутбуком, а также наличие необходимого количества портов для подключения внешних устройств.

Возможные проблемы при установке и способы их устранения

При установке платы расширения Asus ThunderboltEX 3 могут возникнуть несколько распространённых проблем, которые обычно связаны с совместимостью, драйверами или неправильной установкой оборудования.

1. Неопределённость платы в BIOS/UEFI: Если плата не распознаётся в BIOS или UEFI, проверьте, поддерживает ли ваша материнская плата технологию Thunderbolt. Некоторые модели требуют включения соответствующего опции в настройках BIOS для активации порта. Также важно обновить BIOS до последней версии для устранения возможных проблем с совместимостью.

2. Отсутствие питания для Thunderbolt-устройств: Плата Asus ThunderboltEX 3 использует внешний источник питания для питания устройств, подключённых через Thunderbolt. Если устройства не запускаются, убедитесь, что питание правильно подключено и что источник питания работает корректно. Проверьте также, не перегружена ли электрическая цепь.

3. Проблемы с драйверами: Иногда драйверы для Thunderbolt могут не быть автоматически установлены. Для их установки необходимо скачать последние версии драйверов с официального сайта Asus. После установки драйверов, перезагрузите систему и проверьте работоспособность порта. В некоторых случаях полезно отключить и включить устройство в «Диспетчере устройств» Windows для корректной активации.

4. Низкая скорость передачи данных: Если устройства Thunderbolt не достигают заявленной скорости передачи данных, возможно, это связано с использованием кабеля низкого качества или с проблемами в настройках BIOS. Убедитесь, что кабель соответствует стандарту Thunderbolt 3, а также проверьте настройку режима работы порта в BIOS – он должен быть настроен на максимальную пропускную способность.

5. Совместимость с другими расширениями: Иногда установка других расширений на ту же материнскую плату может вызвать конфликт с картой ThunderboltEX 3. В таком случае необходимо проверять, используются ли порты, требующие одинаковых ресурсов, или сбрасывать настройки платы в BIOS для правильной работы с несколькими устройствами одновременно.

6. Неактивный порт Thunderbolt на внешнем устройстве: Если внешние устройства, подключённые к порту Thunderbolt, не работают, попробуйте подключить их к другому порту на системной плате. Возможно, неисправен один из портов или требуется обновление драйвера для внешнего устройства.

Вопрос-ответ:

Что представляет собой плата расширения Asus ThunderboltEX 3?

Плата расширения Asus ThunderboltEX 3 предназначена для добавления порта Thunderbolt 3 на материнские платы, которые не поддерживают этот интерфейс по умолчанию. Она обеспечивает быстрые скорости передачи данных и поддержку внешних устройств, таких как мониторы, хранилища данных и другие периферийные устройства с Thunderbolt 3. Плата подключается к материнской плате через разъем PCIe и поддерживает подключение через разъем USB-C с высокой пропускной способностью.

Какую скорость передачи данных поддерживает Asus ThunderboltEX 3?

Asus ThunderboltEX 3 поддерживает скорость передачи данных до 40 Гбит/с. Это позволяет передавать большие объемы данных за короткое время, что полезно для работы с видео высокого разрешения, игр и других ресурсоемких задач. Такой уровень скорости является значительным улучшением по сравнению с USB 3.0 и другими стандартами подключения.

Какие устройства можно подключить к Asus ThunderboltEX 3?

Плата расширения Asus ThunderboltEX 3 позволяет подключать различные устройства с поддержкой Thunderbolt 3, включая внешние жесткие диски и SSD, док-станции, высокоскоростные сетевые карты, внешние видеокарты и мониторы с разрешением 4K или выше. Благодаря высокой скорости передачи данных Thunderbolt 3, плата также поддерживает подключение множества устройств одновременно.

Нужна ли дополнительная установка драйверов для Asus ThunderboltEX 3?

Да, для правильной работы платы расширения Asus ThunderboltEX 3 необходимо установить драйверы, которые обычно прилагаются к продукту или доступны для скачивания на официальном сайте Asus. После установки драйверов плата будет корректно работать с материнской платой, поддерживая все функции Thunderbolt 3, включая передачу данных и подключение внешних устройств.
