Натяжитель ремня на Honda Civic 4D играет ключевую роль в стабильной работе приводного ремня, обеспечивая правильное натяжение для вспомогательных агрегатов – генератора, насоса ГУР и компрессора кондиционера. При его износе возможны шумы, пробуксовка ремня, снижение эффективности работы агрегатов. Снятие и замена натяжителя требует понимания конструкции узла и точного соблюдения порядка действий.
На двигателях серии R18A, устанавливаемых в Civic 4D, используется автоматический натяжитель с гидравлическим демпфером. Его крепление осуществляется двумя болтами: один удерживает сам натяжитель, второй фиксирует демпфер. Доступ к узлу ограничен, особенно при наличии кондиционера, что требует демонтажа правого переднего колеса и пластикового подкрылка для удобства работ.
Перед началом необходимо отключить минусовую клемму аккумулятора и зафиксировать автомобиль на домкрате с обязательным использованием страховочных опор. Для ослабления натяжения ремня используется рожковый или торцевой ключ на 14 мм, устанавливаемый на болт ролика по часовой стрелке. После ослабления ремень снимается с роликов, и можно приступать к откручиванию крепежа натяжителя.
Не рекомендуется использовать удлинители или чрезмерное усилие: алюминиевый блок двигателя чувствителен к перекрутам и повреждениям резьбы. После снятия необходимо визуально осмотреть натяжитель: при наличии утечек, люфта ролика или слабого сопротивления демпфера – замена обязательна. Установка нового узла выполняется в обратной последовательности, с обязательной протяжкой болтов с усилием 39 Н·м.
Как определить тип установленного натяжителя ремня на Honda Civic 4D
На Honda Civic 4D применяются два типа натяжителей ремня: автоматический с пружинным механизмом и механический с фиксированной регулировкой. Чтобы точно определить тип установленного узла, необходимо визуально осмотреть узел натяжения привода вспомогательных агрегатов.
Открой капот и осмотри участок привода ремня со стороны правого крыла. Если натяжитель представляет собой массивный алюминиевый узел с роликом, установленным на подвижной консоли, это автоматический тип. Его отличает наличие пружинного механизма внутри корпуса и отсутствие регулировочного болта. Такой натяжитель при работе создает плавное давление на ремень без вмешательства оператора.
Если ролик закреплён на кронштейне с длинным регулировочным болтом и контргайкой, значит установлен механический натяжитель. Для его регулировки требуется вручную ослаблять или затягивать болт, изменяя натяжение ремня.
Также обрати внимание на год выпуска и двигатель. На моделях с мотором R18A чаще встречается автоматический тип, в то время как на некоторых модификациях с двигателями серии K устанавливался механический. Однако всегда опирайся на визуальный осмотр, так как возможна замена узла предыдущим владельцем.
Какие инструменты понадобятся для демонтажа натяжителя ремня
Для снятия натяжителя ремня на Honda Civic 4D потребуется набор инструментов, обеспечивающих точный и безопасный демонтаж узла без риска повредить окружающие элементы. В первую очередь необходим трещоточный вороток с квадратом 3/8 дюйма или соответствующий длинный ключ – он вставляется в специальный квадрат на рычаге натяжителя для ослабления натяжения ремня.
Под рукой должен быть удлинитель (не менее 150 мм) – пространство в моторном отсеке ограничено, особенно на двигателях R18A, и без удлинителя подобраться к креплению натяжителя невозможно. Головка на 14 мм – обязательна для откручивания крепёжного болта натяжителя к блоку двигателя. В некоторых случаях потребуется головка на 12 мм, если натяжитель нестандартный или менялся ранее.
Шестигранник на 6 мм может понадобиться для демонтажа защитных кожухов, если они ещё установлены. Желательно использовать карданный переходник – он упрощает работу под углом, особенно при доступе со стороны колеса. Ключ с храповым механизмом или динамометрический ключ поможет при последующей установке, чтобы затянуть болт с рекомендуемым моментом – 49 Н·м.
Работа упрощается при наличии съёмника для ремня, но можно обойтись без него, если аккуратно освободить ремень вручную. Также стоит подготовить фонарь с направленным светом – штатного освещения подкапотного пространства недостаточно для точной работы в глубине моторного отсека.
Где находится натяжитель ремня в моторном отсеке Civic 4D

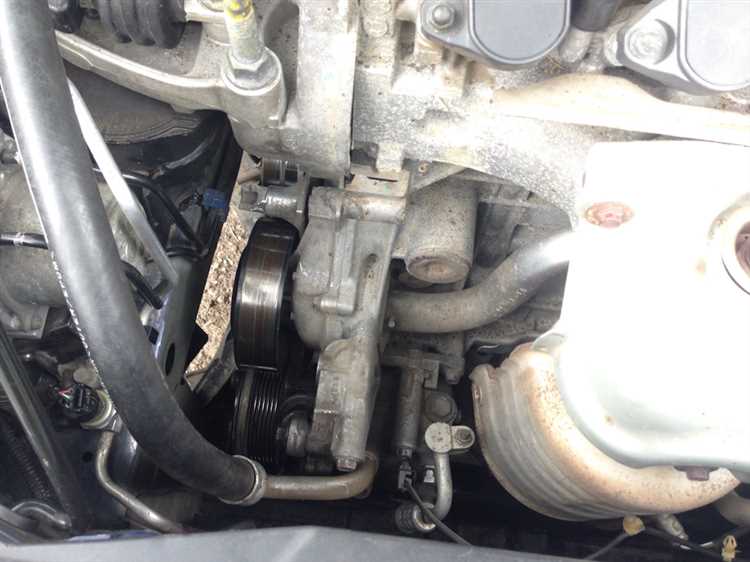

На Honda Civic 4D с двигателями R18A и аналогичными натяжитель ремня расположен с правой стороны двигателя (если смотреть со стороны капота), ближе к пассажирской стороне автомобиля. Узел монтирован к блоку цилиндров ниже генератора, рядом с кронштейном компрессора кондиционера и роликом обводного механизма.
- Для доступа необходимо снять правое переднее колесо и защиту локера. Это обеспечивает прямой обзор на ременную систему и натяжной механизм.
- Натяжитель имеет пружинный автоматический механизм, фиксирующий положение ремня с постоянным усилием. Центральный болт на корпусе служит точкой приложения при ослаблении натяжения.
- Головка болта под ключ на 14 мм. Чтобы ослабить натяжение, используется длинный вороток или трещотка с удлинителем. Направление усилия – против часовой стрелки.
- Рядом находятся шкивы помпы, коленвала и кондиционера, что важно учитывать при замене или диагностике.
При работе с натяжителем важно исключить проворот двигателя и обеспечить устойчивое положение автомобиля на домкрате с подставкой.
Как безопасно ослабить натяжение ремня перед снятием натяжителя
Перед снятием натяжителя ремня на Honda Civic 4D важно безопасно ослабить натяжение ремня, чтобы избежать повреждений компонентов и травм. Для этого выполните следующие шаги:
1. Убедитесь, что двигатель выключен и остыл. Ожидание предотвращает ожоги, особенно если вы работаете в районе горячих компонентов.
2. Найдите натяжной ролик. На Honda Civic 4D это может быть ролик с пружинным механизмом или с натяжителем, управляемым болтом. Изучите, какой тип натяжителя установлен, чтобы выбрать правильный способ ослабления.
3. Используйте специальный инструмент для ослабления натяжителя, если это необходимо. Это может быть вороток с длинным рычагом или гаечный ключ, в зависимости от конструкции натяжителя. Поверните инструмент в направлении, указанном на натяжителе (обычно против часовой стрелки), чтобы ослабить ремень.
4. При ослаблении натяжителя, держите его в устойчивом положении. Не применяйте чрезмерное усилие, чтобы не повредить механизм натяжителя или другие компоненты системы.
5. Постепенно ослабляйте натяжение ремня до тех пор, пока ремень не станет достаточно слабым для снятия. Когда натяжитель ослаблен, убедитесь, что ремень не имеет излишнего натяжения, чтобы избежать его повреждения при снятии.
6. После снятия ремня проверяйте состояние других элементов системы (роликов, натяжителей), чтобы убедиться, что они не повреждены и их можно безопасно использовать в дальнейшем.
Порядок откручивания крепежных болтов натяжителя ремня
Для снятия натяжителя ремня на Honda Civic 4D важно правильно открутить крепежные болты, чтобы избежать повреждения деталей и обеспечить безопасное выполнение работы.
1. Для начала снимите пластиковую защитную крышку, расположенную рядом с натяжителем ремня, используя отвертку или ключ. Это обеспечит доступ к крепежным элементам.
2. Используйте трещотку с удлинителем для удобства работы. Для откручивания болтов натяжителя ремня потребуется головка на 14 мм. Если болты сильно затянуты, используйте удлинитель для увеличения рычага.
3. Начинайте с верхнего болта. Поверните его против часовой стрелки. Придерживайте натяжитель, чтобы предотвратить его вращение вместе с болтом.
4. После откручивания верхнего болта, перейдите к нижнему. Он также имеет диаметр 14 мм, и его следует откручивать аналогично верхнему, аккуратно придерживая натяжитель, чтобы избежать его повреждения.
5. После того как оба болта откручены, снимите натяжитель ремня, проверив его на наличие повреждений или износа. Если требуется заменить его, установите новый, придерживаясь обратного порядка установки.
При откручивании болтов будьте осторожны, чтобы не повредить резьбу и не соскользнуть с болта. Используйте качественные инструменты и всегда проверяйте усилие затяжки при установке новых болтов.

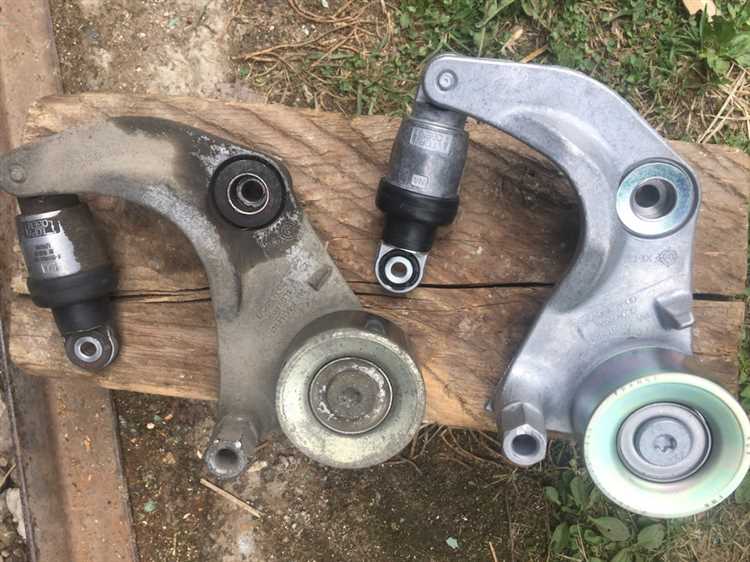

Что осмотреть на демонтированном натяжителе перед заменой
Перед заменой натяжителя ремня на Honda Civic 4D важно тщательно осмотреть его состояние. Это поможет не только выявить причины поломки, но и предотвратить будущие неисправности.
- Износ ролика – Проверьте ролик натяжителя на наличие царапин, трещин и следов перегрева. Неравномерный износ поверхности может указывать на проблемы с натяжением или избыточным трением.
- Подшипник ролика – Проверьте работу подшипника. Наличие люфта, шумов при вращении или заедание подшипника свидетельствует о его неисправности и необходимости замены.
- Целостность пружины – Оцените состояние пружины натяжителя. Она не должна иметь видимых повреждений, коррозии или признаков растяжения. Поврежденная пружина не сможет поддерживать необходимое натяжение ремня.
- Корпус натяжителя – Проверьте корпус на наличие трещин, деформаций и следов коррозии. Повреждения корпуса могут привести к его разрушению в процессе работы.
- Признаки перегрева – На корпусе и ролике могут быть следы перегрева, такие как обуглившиеся участки или потемнение. Это указывает на проблемы с системой охлаждения или избыточное трение в натяжителе.
- Соединительные элементы – Убедитесь, что болты и крепления не имеют следов износа или коррозии. Поврежденные соединительные элементы могут вызвать нестабильность в работе натяжителя.
Каждый из этих элементов может существенно повлиять на эффективность работы натяжителя ремня, поэтому важно заменить поврежденные детали сразу же. Это обеспечит надежную работу системы в будущем и предотвратит дополнительные поломки.
На что обратить внимание при установке нового или обслуженного натяжителя
Перед установкой натяжителя ремня на Honda Civic 4D убедитесь, что он совместим с вашим автомобилем. Проверьте его маркировку и убедитесь, что модель и тип ремня соответствуют требованиям производителя.
Убедитесь, что натяжитель не имеет механических повреждений: трещин, деформаций, следов износа или загрязнений. Это важно для обеспечения нормальной работы и долговечности компонента. Если натяжитель был обслужен, проверьте качество его восстановительных работ, например, состояние пружины или направляющих элементов.
Перед установкой очистите все рабочие поверхности от грязи и масла, чтобы избежать попадания загрязнений в механизм натяжителя. Это обеспечит надежную фиксацию и нормальное функционирование компонента после установки.
При установке соблюдайте правильное положение натяжителя относительно ремня. Используйте соответствующие инструменты для его фиксации, чтобы избежать повреждений шкива или самого натяжителя. Применяйте рекомендованный момент затяжки для болтов и креплений, чтобы не повредить резьбу и обеспечить надежное соединение.
После установки проверьте работу ремня и натяжителя на холостых оборотах. Обратите внимание на шумы или вибрации, которые могут свидетельствовать о неправильной установке или неисправности натяжителя. Также проверьте натяжение ремня после нескольких циклов работы двигателя, так как ремень может немного растянуться в процессе эксплуатации.
Не забывайте про безопасность. При установке убедитесь, что двигатель полностью выключен, а система охлаждения остыла. Работайте с инструментами аккуратно, чтобы избежать травм.
Вопрос-ответ:
Как снять натяжитель ремня на Honda Civic 4D?
Для снятия натяжителя ремня на Honda Civic 4D нужно выполнить несколько шагов. Сначала открутите крепежные болты, которые удерживают натяжитель на месте. Затем с помощью специального инструмента или ключа освободите натяжитель от натяжения ремня и аккуратно снимите его с установленной позиции. Обратите внимание на направление, в котором нужно снимать натяжитель, чтобы избежать повреждения других деталей.
Что может повлиять на сложности при снятии натяжителя ремня на Honda Civic 4D?
Сложности могут возникнуть, если компоненты сильно изношены или прикипели. В таком случае могут понадобиться дополнительные усилия для ослабления болтов, например, с использованием проникающей смазки. Также может быть трудно достать до крепежных элементов, если двигатель установлен слишком компактно. В таких ситуациях стоит воспользоваться набором удлинителей или специальных инструментов для более удобного доступа.
Какие инструменты необходимы для снятия натяжителя ремня на Honda Civic 4D?
Для снятия натяжителя ремня на Honda Civic 4D понадобятся ключи на 14 и 17 мм, а также специальный инструмент для ослабления натяжителя. В некоторых случаях также может понадобиться трещотка с удлинителем для удобного доступа к сложным участкам. Не забудьте проверить состояние ремня и натяжителя перед установкой нового компонента.
Стоит ли заменять натяжитель ремня на Honda Civic 4D после его снятия?
Заменить натяжитель ремня на Honda Civic 4D стоит, если он проявляет признаки износа, такие как скрип, шум или утрата способности поддерживать необходимое натяжение ремня. Если натяжитель работает нормально, его можно оставить на месте, однако лучше всего всегда проверять его состояние при снятии ремня, чтобы избежать дальнейших проблем с работой двигателя.
