Руль в Mazda 6 GH не только управляет направлением движения, но и содержит важные элементы безопасности – например, подушку безопасности водителя. При проведении ремонта рулевой колонки, замене шлейфа или переключателей, корректное снятие рулевого колеса – обязательный этап.
Конструкция рулевого узла включает модуль SRS, контактную группу, многофункциональные кнопки и крепление с центральным болтом. На Mazda 6 GH руль крепится при помощи одного болта под шестигранник на 21 мм, спрятанного под подушкой безопасности. Неправильное снятие может привести к повреждению шлейфа или срабатыванию подушки.
Перед началом работ необходимо отключить минусовую клемму аккумулятора и подождать не менее 10 минут – это исключает риск срабатывания SRS. Использование специальных инструментов, таких как TORX T30 и головка на 21 мм, существенно упрощает процесс демонтажа. Важно отметить: шлицевое соединение руля и вала несимметричное, руль можно установить только в одном положении, что снижает риск ошибки при обратной установке.
Как обесточить систему перед снятием руля
Перед началом работ необходимо полностью отключить питание автомобиля, чтобы избежать срабатывания подушки безопасности. В Mazda 6 GH для этого нужно обесточить цепи питания SRS и рулевого управления.
Сначала откройте капот и с помощью гаечного ключа на 10 мм отсоедините минусовую клемму аккумулятора. Убедитесь, что контакт полностью разъединён и не имеет возможности случайно замкнуться обратно. Для надежности изолируйте клемму и отведите её в сторону.
Далее подождите минимум 10 минут. За это время остаточный заряд в системе SRS будет полностью рассеян, и блок управления подушкой безопасности перейдёт в безопасное состояние. Не пытайтесь снимать руль раньше – это может привести к случайному срабатыванию подушки и травме.
Дополнительно рекомендуется открыть водительскую дверь и не закрывать её до завершения демонтажа. Это исключит возможность пробуждения систем при подключённой диагностике или открытии двери с ключом.
Где находятся крепления подушки безопасности и как их отсоединить
На Mazda 6 GH подушка безопасности крепится к рулевому колесу с помощью двух торцевых болтов, расположенных по бокам рулевой ступицы. Доступ к ним осуществляется через отверстия на задней части руля.
Перед началом работ необходимо обесточить систему: отключить минусовую клемму аккумулятора и подождать не менее 10 минут, чтобы исключить срабатывание подушки. Используйте торцевой ключ T30. Вставьте его в отверстие с одной стороны руля и выкрутите первый болт. Повторите процедуру с другой стороны.
После снятия креплений аккуратно потяните подушку на себя. Не прилагайте усилий: она должна выйти свободно. С обратной стороны подушки расположены два разъема – желтого и черного цвета. Отсоедините фиксатор каждого разъема, поддев его плоской отверткой, затем аккуратно отключите провода. Подушку отложите контактами вверх в безопасное место.
Как безопасно извлечь подушку безопасности из рулевого колеса
Отключите аккумулятор: снимите минусовую клемму, затем подождите не менее 10 минут. Это необходимо для разрядки остаточного тока в системе SRS.
Доступ к креплениям подушки: поверните рулевое колесо на 90° влево, затем вправо – откроется доступ к задним отверстиям. Через них с помощью тонкой плоской отвёртки отожмите фиксатор подушки. В Mazda 6 GH используется пружинный механизм: нажмите на пружину до щелчка, затем аккуратно потяните подушку на себя.
Отключение разъёмов: на тыльной стороне модуля расположены два жёлтых разъёма. При помощи пластикового съёмника аккуратно приподнимите фиксатор каждого разъёма, затем извлеките их. Не тяните за провода – только за корпуса разъёмов.
Хранение подушки: положите модуль контактами вверх на чистую, устойчивую поверхность вдали от источников тепла и электростатических полей. Не допускайте ударов и вибрации.
Важно: не применяйте силу при извлечении и не пытайтесь снимать подушку при подключённой батарее – это может привести к её срабатыванию.
Как отключить разъёмы подушки и кнопок управления на руле
Перед началом работ отключите минусовую клемму аккумулятора и подождите не менее 10 минут для полного разряда системы SRS. Это обязательное условие для предотвращения срабатывания подушки безопасности.
С обратной стороны рулевого колеса находятся два отверстия под торкс T30 – одно с левой стороны, другое с правой. Вставьте ключ и аккуратно выкрутите болты, удерживающие модуль подушки безопасности. Болты остаются внутри корпуса и не выпадают полностью.
Осторожно потяните модуль подушки на себя. На задней стороне находятся два жёлтых разъёма. Сначала сдвиньте фиксатор вверх до щелчка, затем отсоедините разъёмы. Не применяйте силу – разъёмы должны отсоединяться легко после разблокировки.
Ниже, под модулем подушки, расположены два разъёма с проводами от кнопок управления на руле – как правило, чёрного и белого цвета. Отсоедините их, предварительно нажав на фиксатор. Обратите внимание на защёлки, они хрупкие, особенно в холодную погоду.
После отключения всех разъёмов отложите модуль подушки в безопасное место – лицевой стороной вверх, на мягкую поверхность. Это важно для исключения риска случайного срабатывания.
Как зафиксировать рулевой вал перед демонтажом
Перед снятием рулевого колеса на Mazda 6 GH необходимо исключить самопроизвольное вращение рулевого вала. Это предотвратит повреждение спирального кабеля (шлейфа SRS) и обеспечит точную повторную установку руля.
- Установите передние колёса строго прямо. Это критично для правильной ориентации вала относительно рейки.
- Отключите аккумулятор, подождите не менее 10 минут, чтобы избежать срабатывания подушки безопасности.
- Через нижнюю часть рулевой колонки найдите карданный шарнир – он соединяет рулевой вал с рулевой рейкой. Обратите внимание на позицию меток совмещения.
- Через салон зафиксируйте рулевой вал:
- Вставьте прочную отвертку или штырь в отверстие корпуса рулевой колонки, если предусмотрено заводское отверстие под стопор.
- Если стопор отсутствует, оберните вал плотной тканью и закрепите с обеих сторон пластиковыми стяжками к неподвижным частям панели.
- Проверьте, что вал не вращается при повороте руля. Допустимый люфт – не более 1–2 мм.
Фиксация обязательна при любом демонтаже, связанном с отсоединением рулевого механизма, чтобы сохранить калибровку и избежать ошибки при повторной сборке.
Каким инструментом открутить центральный болт крепления руля

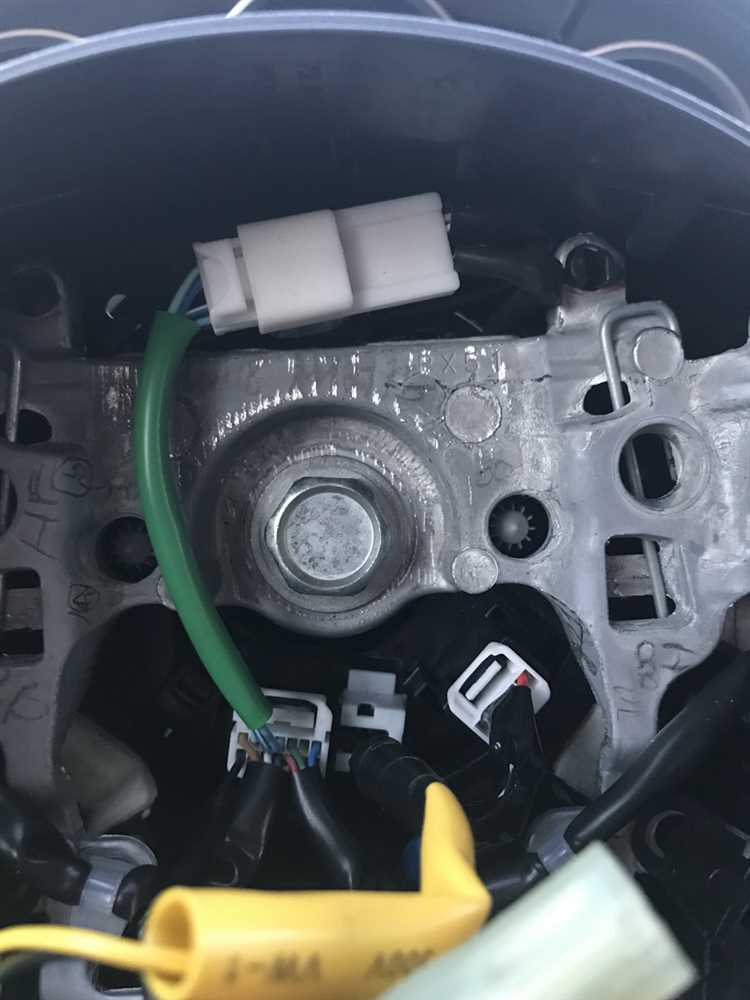

Для откручивания центрального болта крепления руля Mazda 6 GH потребуется специальный инструмент. Основной болт, который фиксирует руль, имеет размер 19 мм, и для его демонтажа необходимо использовать головку подходящего размера.
Наиболее удобный инструмент для снятия болта – это трещотка с длинным удлинителем, что позволяет создать необходимый крутящий момент, не повреждая детали. Рекомендуется использовать качественные наборы инструментов с головками из хромовано-ванадиевой стали, поскольку они обеспечивают долговечность и надежность при высоких нагрузках.
Кроме того, для предотвращения повреждения болта и улучшения сцепления можно использовать карданный механизм с головкой на 19 мм. Это поможет уменьшить риск повреждения крепежа, особенно в условиях ограниченного пространства под капотом.
Если болт сильно закис, для его откручивания может потребоваться использование проникающей жидкости (например, WD-40), которая помогает ослабить ржавчину и коррозию, обеспечивая более легкое откручивание.
Не рекомендуется использовать слишком короткие удлинители или ключи без трещотки, так как это может привести к недостаточному крутящему моменту и повреждению крепежа.
Как снять рулевое колесо, если оно прикипело
Когда рулевое колесо Mazda 6 GH «прикипает» к валу, часто это связано с образованием коррозии или загрязнений, которые препятствуют его снятию. Чтобы избежать повреждения деталей, нужно правильно подойти к решению этой проблемы. Вот несколько шагов, которые помогут вам безопасно снять зафиксированное рулевое колесо.
- Подготовка: Отключите аккумулятор автомобиля. Это важно для безопасности, чтобы избежать случайного срабатывания подушки безопасности.
- Снятие центральной крышки: Снимите декоративную крышку, которая закрывает центральную гайку руля. Используйте плоскую отвертку или специальный инструмент, чтобы не повредить поверхность.
- Ослабление центральной гайки: В большинстве случаев гайка, удерживающая рулевое колесо, достаточно тугая. Используйте подходящий ключ для ослабления гайки. Если гайка слишком затянута, может понадобиться рычаг для увеличения силы.
- Применение смазки: Если рулевое колесо не снимается, нанесите проникающую смазку (например, WD-40) на соединение руля и вала. Дайте времени на воздействие смазки – около 15-20 минут.
- Использование молотка: Потрясите рулевое колесо влево-вправ, осторожно постукивая по его ободку мягким молотком. Это поможет ослабить коррозию, если она является причиной заедания.
- Использование съемника руля: Если обычное постукивание не помогает, примените съемник руля. Он обеспечит равномерное распределение усилия и предотвратит повреждения.
- Проверка после снятия: После снятия руля, внимательно осмотрите вал на наличие повреждений или следов коррозии. Если обнаружены проблемы, обработайте соединение антикоррозийным средством.
Не применяйте чрезмерную силу при снятии руля, чтобы избежать повреждения элементов. В случае сомнений, лучше обратиться к специалистам.
Как проверить шлейф подрулевого переключателя после снятия руля
После снятия руля важно проверить шлейф подрулевого переключателя, чтобы убедиться в его исправности и предотвратить возможные проблемы с электроникой автомобиля. Шлейф подрулевого переключателя отвечает за соединение элементов управления с системой автомобиля, поэтому его проверка – необходимый этап в процессе обслуживания.
Для проверки шлейфа выполните следующие шаги:
1. Осмотр визуально
Осмотрите шлейф на наличие повреждений, трещин или износа. Особое внимание уделите участкам, где шлейф может тереться о другие элементы, что может привести к повреждению изоляции и короткому замыканию.
2. Проверьте целостность проводки
Если шлейф имеет внешние повреждения или видимые разрывы проводов, его необходимо заменить. Для проверки внутренней проводки аккуратно снимите защитную оболочку и осмотрите провода на наличие повреждений.
3. Проверьте работоспособность контактов
С помощью мультиметра проверьте каждый контакт шлейфа на наличие коротких замыканий или обрывов. Прозвоните соединения, чтобы убедиться в исправности цепей. Проводите замеры на сопротивление – оно должно быть минимальным, если контакт исправен.
4. Проверка функциональности
Подключите шлейф обратно в систему автомобиля, но не фиксируйте руль. Включите зажигание и проверьте работу всех подрулевых переключателей (например, повороты, фары, звуковой сигнал). Если есть сбои в работе, шлейф может быть неисправен.
5. Проверьте крутящий момент
Убедитесь, что шлейф свободно вращается при повороте руля. Плохая подвижность шлейфа может привести к его повреждению при установке руля.
6. Убедитесь в корректности установки
После проверки убедитесь, что шлейф установлен без перегибов и перекручиваний. Он должен быть равномерно распределен, чтобы избежать его повреждения при следующем использовании.
Проведение этих процедур позволит вам убедиться, что шлейф подрулевого переключателя не имеет повреждений и будет работать корректно после установки руля обратно.
Вопрос-ответ:
Как снять руль на Mazda 6 GH?
Для снятия руля на Mazda 6 GH потребуется несколько шагов. Сначала отсоедините клемму аккумулятора, чтобы избежать короткого замыкания. Затем снимите подушку безопасности, открутив винты, которые её крепят, и аккуратно отсоедините разъем. После этого открутите центральную гайку руля и, используя инструмент для извлечения, аккуратно снимите сам руль. Не забывайте, что руль имеет метки для правильной установки, чтобы не повредить систему управления.
Какие инструменты нужны для снятия руля Mazda 6 GH?
Для снятия руля Mazda 6 GH вам понадобятся следующие инструменты: отвертки для снятия панелей, ключ для откручивания центральной гайки руля, а также инструмент для извлечения руля, если он не снимается вручную. Также стоит подготовить отвертки для снятия крышек, подушку безопасности и защитные перчатки, чтобы предотвратить повреждения деталей и не повредить себя.
Как снять подушку безопасности с руля Mazda 6 GH?
Для снятия подушки безопасности с руля Mazda 6 GH начните с отсоединения клеммы аккумулятора. Затем открутите винты, которые крепят подушку безопасности к рулю. Важно аккуратно поддеть подушку и отсоединить её разъем. После этого можно извлечь подушку безопасности. Будьте осторожны, чтобы не повредить её, так как подушка может сработать при неправильном обращении.
Есть ли особенности при снятии руля на Mazda 6 GH с гидроусилителем?
При снятии руля на Mazda 6 GH с гидроусилителем следует учитывать несколько моментов. Важно отключить клемму аккумулятора, чтобы избежать срабатывания подушки безопасности. Также при снятии руля с гидроусилителем необходимо аккуратно работать с датчиком угла поворота руля, чтобы не повредить его. Система гидроусилителя не требует специальных действий, но важно не повредить шланги и систему во время работы.
Что делать, если руль на Mazda 6 GH не снимается?
Если руль на Mazda 6 GH не снимается, попробуйте несколько методов. Во-первых, убедитесь, что центральная гайка откручена полностью. Иногда руль может застревать из-за коррозии или загрязнений на оси. Попробуйте аккуратно постучать по рукоятке руля мягким молотком, чтобы ослабить его. Если руль всё ещё не сходит, используйте специальный инструмент для извлечения руля, чтобы не повредить детали.
Как правильно снять руль на Mazda 6 GH?
Для того чтобы снять руль на Mazda 6 GH, нужно выполнить несколько последовательных шагов. Сначала отсоедините аккумулятор, чтобы избежать короткого замыкания или случайного срабатывания подушек безопасности. Затем снимите пластиковую обшивку подрулевых переключателей, используя специальный инструмент, чтобы не повредить детали. После этого открутите гайку, которая держит руль на валу. Будьте аккуратны, так как руль может быть туго прикручен. Когда гайка откручена, аккуратно извлеките руль, слегка покачивая его из стороны в сторону, чтобы не повредить крепления.
Нужно ли отключать систему подушек безопасности перед снятием руля на Mazda 6 GH?
Да, отключение системы подушек безопасности — обязательный шаг перед снятием руля на Mazda 6 GH. Для этого нужно сначала отсоединить аккумулятор, чтобы исключить возможность срабатывания подушек безопасности во время работы. После этого подождите некоторое время, чтобы накопленный заряд в системе подушек безопасности исчез, и только после этого можно приступать к демонтажу руля. Если этого не сделать, существует риск повреждения системы или возникновения угрозы безопасности при снятии руля.
