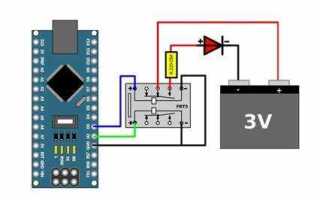

Как управлять реле с arduino

Управление реле через платформу Arduino – это простой и эффективный способ интеграции внешних устройств в ваш проект. Реле позволяет управлять большими токами и напряжениями, что особенно полезно для включения электроприборов, освещения или других устройств, которые не могут быть напрямую подключены к плате Arduino.

Для управления реле потребуется использовать модуль реле, который может быть подключен к цифровому выходу Arduino. Основной принцип работы заключается в том, что микроконтроллер Arduino подает сигналы на реле, которые, в свою очередь, замыкают или размыкают цепь, управляя подключенными нагрузками. Важно понимать, что реле не подключается напрямую к высоковольтным сетям – оно служит только как промежуточное устройство для переключения цепей.

Как подключить реле к Arduino: основные шаги

Для управления реле с помощью Arduino необходимо правильно подключить компоненты и настроить соответствующую логику работы. Рассмотрим основные шаги, которые помогут вам подключить реле к Arduino.

1. Необходимые компоненты

Arduino (например, Arduino Uno)

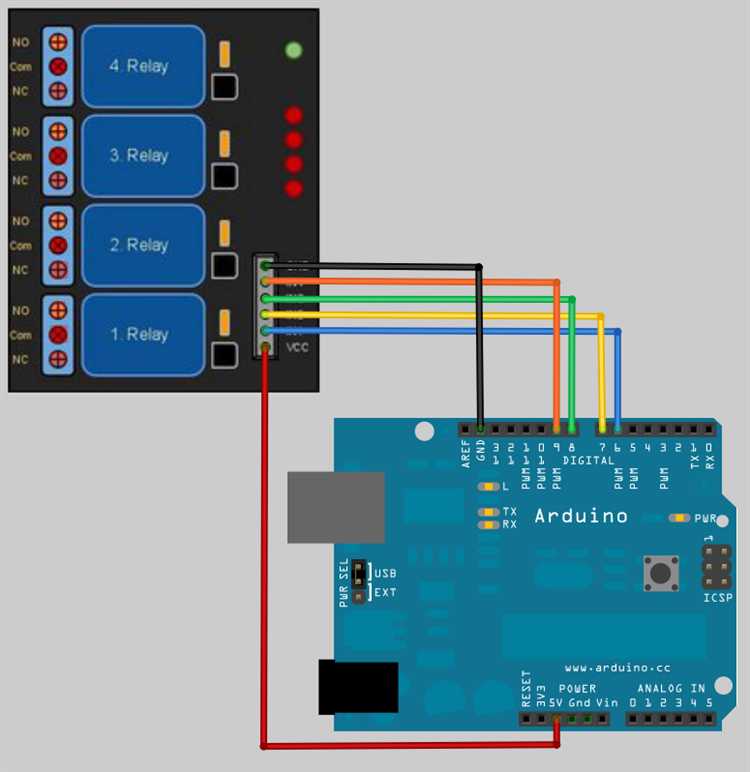

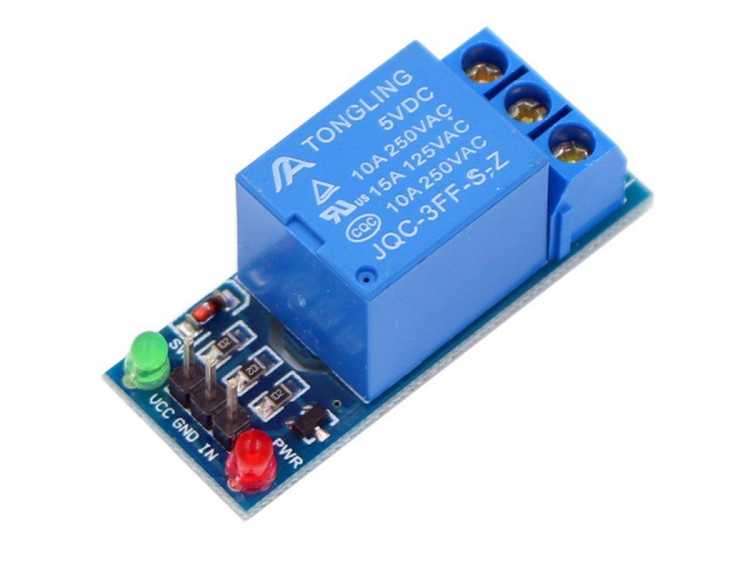

Реле с 5V управлением (рекомендуется для большинства моделей Arduino)
Диод (например, 1N4007) для защиты от скачков напряжения
Транзистор NPN (например, 2N2222) для усиления сигнала
Резистор (например, 1 кОм для базы транзистора)
Провода для подключения

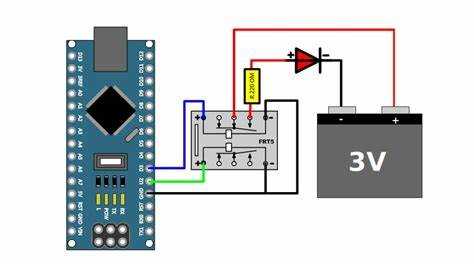

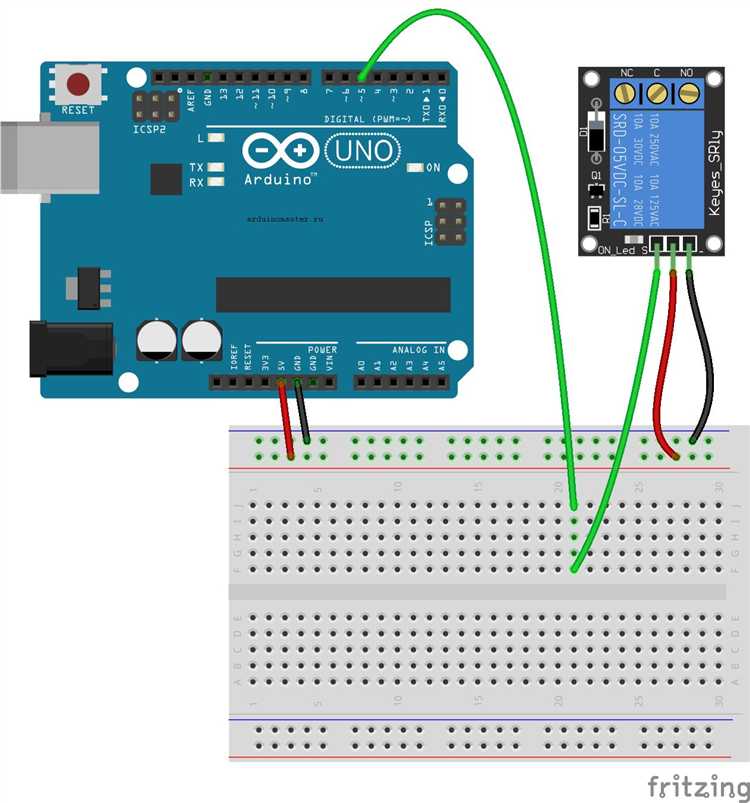

2. Подключение реле

Подключение управления: Подключите базу транзистора к одному из цифровых пинов Arduino (например, пин 8) через резистор 1 кОм. Этот пин будет управлять включением и выключением реле.
Питание реле: Подключите VCC реле к источнику питания 5V (на Arduino) и GND реле к GND на Arduino.

3. Настройка кода на Arduino

После того как реле подключено, необходимо написать код для управления реле. Пример простого кода:

int relayPin = 8; // Пин управления реле
void setup() {
pinMode(relayPin, OUTPUT); // Настроить пин как выход
}
void loop() {
digitalWrite(relayPin, HIGH); // Включить реле
delay(1000); // Задержка 1 секунда
digitalWrite(relayPin, LOW); // Выключить реле
delay(1000); // Задержка 1 секунда
}

В этом коде реле будет включаться и выключаться с интервалом в 1 секунду. Вы можете изменить задержки в коде для адаптации под ваши задачи.

4. Проверка работы

После загрузки программы на Arduino, проверьте работу реле. При включении питания, реле должно начать переключаться. Если этого не происходит, проверьте соединения, особенно транзистор и диод.

Следуя этим шагам, вы сможете успешно подключить и управлять реле с помощью Arduino для различных приложений, включая управление освещением, электроприборами и многими другими устройствами.

Выбор подходящего реле для проекта на базе Arduino

При выборе реле для работы с Arduino важно учитывать несколько ключевых факторов, чтобы обеспечить надёжную и безопасную работу устройства. Реле позволяет управлять высоковольтными или высокотоковыми нагрузками, которые невозможно напрямую подключить к Arduino. Выбор реле зависит от типа проекта, характеристик нагрузок и особенностей подключения.

1. Напряжение и ток нагрузки

Первым делом необходимо определить параметры нагрузки, которую будет управлять реле. Для этого нужно знать рабочее напряжение (например, 220 В для бытовых приборов) и ток, который потребляет нагрузка. Реле должно быть рассчитано на эти параметры, с запасом на возможные пики тока. Например, для бытовых приборов лучше выбирать реле с номиналом, превышающим потребляемое устройство на 20-30%.

2. Тип реле

Существует два основных типа реле: механические и твердотельные (SSR). Механические реле дешевле, но имеют ограниченный срок службы (обычно несколько миллионов циклов), а также могут издавать шум при срабатывании. Твердотельные реле более долговечны и не имеют подвижных частей, но стоят дороже и требуют специального управления для их активации (например, через драйверы).

3. Напряжение управления реле

У Arduino выходное напряжение на пинах составляет 5 В, поэтому реле, управляемое с помощью микроконтроллера, должно иметь подходящее управляющее напряжение. Большинство реле для Arduino рассчитаны на 5 В, но некоторые требуют 12 В или другие значения. Важно, чтобы реле подходило по этому параметру или использовался драйвер для управления реле с нужным напряжением.

4. Мощность реле

Реле должно поддерживать достаточно высокую мощность, чтобы безопасно управлять подключаемыми устройствами. Убедитесь, что максимальная мощность, указанная на реле, превышает мощность вашего устройства. Например, для небольших бытовых приборов хватит реле на 10 А при 250 В, но для более мощных нагрузок потребуется реле с более высоким током и напряжением.

5. Способ подключения

Перед покупкой реле важно убедиться, что оно имеет соответствующие контакты для подключения к Arduino. Многие реле имеют стандартные выходы для подключения проводов, но стоит проверить, насколько удобно их подключать в рамках вашего проекта. В случае с твердотельными реле или специфическими моделями, может потребоваться дополнительное оборудование, например, драйверы или транзисторы.

6. Защита и безопасность

Для работы с высоковольтными нагрузками необходимо учитывать защиту от короткого замыкания, перегрева и других возможных неисправностей. Некоторые реле имеют встроенную защиту, но в большинстве случаев потребуется использование внешних предохранителей или варисторов для повышения безопасности.

Как контролировать реле с помощью цифровых пинов Arduino

Для управления реле с помощью Arduino достаточно использовать один из цифровых пинов микроконтроллера. Реле обычно работает с высоким напряжением (например, 220 В), и для его управления требуется достаточно низкое управляющее напряжение. В этой статье мы рассмотрим, как подключить реле и контролировать его через Arduino.

Для начала потребуется реле с интерфейсом на 5 В и транзистор для управления нагрузкой. Многие реле имеют встроенную защиту, но для надежности лучше использовать диод Шоттки для защиты от обратных импульсов.

Для подключения реле к Arduino необходимо подключить следующие компоненты:

Управляющий пин (например, D7) Arduino к базе транзистора через резистор (обычно 1 кОм).
Эмиттер транзистора к земле.
Не забывайте подключить диод параллельно реле, чтобы защитить цепь от высоковольтных импульсов при отключении.

После того как схема подключена, можно написать простой код для управления реле. Например, для включения реле достаточно установить пин в состояние HIGH:


int relayPin = 7;  // Пин для управления реле
void setup() {
pinMode(relayPin, OUTPUT);  // Устанавливаем пин как выход
}
void loop() {
digitalWrite(relayPin, HIGH);  // Включаем реле
delay(1000);  // Ждем 1 секунду
digitalWrite(relayPin, LOW);  // Выключаем реле
delay(1000);  // Ждем 1 секунду
}

Такой код будет включать и выключать реле каждую секунду. Этот принцип можно адаптировать для управления другими устройствами, такими как лампочки, моторы и т.д.

Обратите внимание, что для управления мощными устройствами рекомендуется использовать внешние реле с большим током, а также внимательно следить за электробезопасностью. Не забудьте изолировать элементы, которые работают с высоким напряжением, от Arduino, чтобы избежать повреждения микроконтроллера и несчастных случаев.

Используя цифровые пины для управления реле, можно легко интегрировать в проект элементы с различными требованиями к питанию, улучшая функциональность и безопасность вашего устройства.

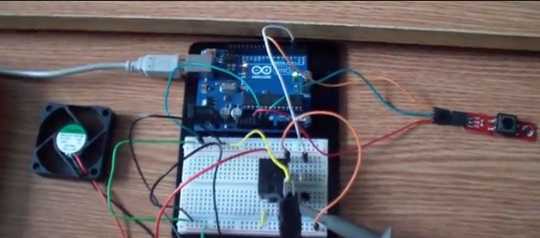

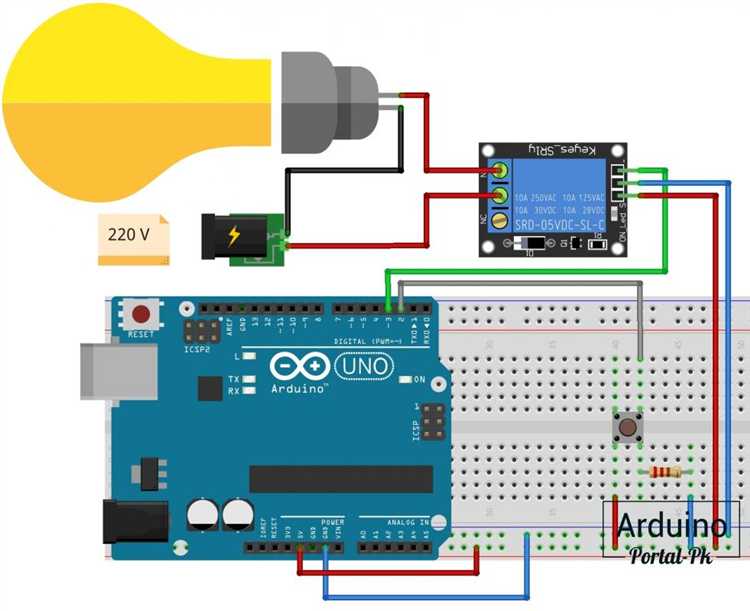

Как использовать реле для управления высоковольтными устройствами

Для управления высоковольтными устройствами с помощью Arduino, необходимо использовать реле, которое будет действовать как промежуточный элемент, позволяющий замкнуть цепь переменного тока (AC) или постоянного тока (DC). При этом важно правильно выбрать реле, которое сможет выдержать напряжение и ток, соответствующие вашим требованиям.

Реле для работы с высоковольтными устройствами должно иметь соответствующие параметры: номинальное напряжение и ток, а также максимальные значения, которые оно может безопасно переключать. Например, если вы планируете управлять устройствами с напряжением 220 В (AC), убедитесь, что реле рассчитано на работу с этим напряжением и имеет достаточную мощность для переключения тока, который потребляют ваши устройства.

Подключение реле к Arduino осуществляется через его управляющие контакты. Важно помнить, что контакты реле для управления высоким напряжением должны быть изолированы от других частей схемы, чтобы избежать короткого замыкания или поражения электрическим током. Для этого используют специальные реле с соответствующей изоляцией, например, с использованием оптронов (оптических изоляторов) для защиты управляющего устройства от высокого напряжения.

Перед подключением высоковольтных устройств убедитесь, что Arduino не подключено к сети, и следуйте строгим правилам безопасности. Лучше использовать реле с заранее протестированной схемой, которая обеспечит надежную защиту от возможных замыканий. Рекомендуется также использовать предохранители для дополнительной защиты от короткого замыкания.

При работе с высоковольтными устройствами всегда проверяйте, что реле подходит для работы с конкретными характеристиками ваших устройств (напряжение, ток, тип тока — AC или DC). Не забывайте о возможных нагрузках на контакты реле, что особенно важно при использовании многократных включений/выключений. Некоторые реле имеют особенности работы с индуктивными нагрузками (например, электродвигатели), что также стоит учитывать при проектировании схемы.

Программирование Arduino для работы с реле: основы кода

Программная часть состоит в том, чтобы на основе сигнала с пина Arduino управлять состоянием реле. Для этого можно использовать стандартные команды языка программирования C++, на котором написаны скетчи для Arduino. В коде задаются состояния пинов, на которые подключены устройства, с помощью функций digitalWrite() и digitalRead().

Пример простого кода для управления реле:

int relayPin = 8;  // Пин, к которому подключено реле
void setup() {
pinMode(relayPin, OUTPUT);  // Устанавливаем пин как выход
}
void loop() {
digitalWrite(relayPin, HIGH);  // Включаем реле
delay(1000);  // Ждем 1 секунду
digitalWrite(relayPin, LOW);   // Выключаем реле
delay(1000);  // Ждем 1 секунду
}

В этом коде реле включается и выключается каждую секунду. Функция digitalWrite(relayPin, HIGH) активирует реле, подавая на его управляющий контакт высокий уровень напряжения. Аналогично, digitalWrite(relayPin, LOW) выключает реле, подавая низкий уровень. Для создания более сложных схем можно добавить дополнительные условия для работы с реле, например, с использованием if или switch.

Для безопасного использования реле в схемах с высоким напряжением важно соблюдать правила электрической безопасности, а также использовать реле, подходящее по мощности для управляемых устройств.

Использование транзистора для защиты Arduino при управлении реле

При подключении реле к плате Arduino важно учитывать, что реле потребляет гораздо больше тока, чем может предоставить Arduino напрямую. Это может привести к повреждению платы или нестабильной работе схемы. Для предотвращения подобных ситуаций используется транзистор, который служит промежуточным звеном между выходом Arduino и реле.

Основные задачи транзистора в схеме:

Обеспечение необходимого тока для активации реле.
Защита пинов Arduino от перегрузки.
Изоляция цепей Arduino и реле, предотвращая влияние индуктивных помех.

Рекомендации при использовании транзистора:

Используйте диод, например, 1N4007, параллельно с катушкой реле для защиты от высоковольтных импульсов, которые могут возникать при отключении реле. Диод должен быть подключен анодом к коллектору транзистора, катодом – к питанию реле.
Размер резистора на базе транзистора важен. Если резистор слишком мал, ток через базу будет слишком велик, что может привести к перегрузке транзистора. Для большинства случаев резистор 1 кОм будет оптимален.
Транзистор должен быть выбран с учетом максимального тока, который потребляет реле. Например, для реле с током 100 мА достаточно транзистора, рассчитанного на 200 мА и выше.

Такой подход позволяет существенно уменьшить нагрузку на Arduino, а также гарантирует стабильную работу системы без риска повреждения платы. Использование транзистора – это простое и эффективное решение для безопасного управления реле с помощью Arduino.

Как отладить систему управления реле с Arduino в реальных условиях

После физической проверки, следующим этапом является тестирование сигнала на пинах управления. Подключите мультиметр к пину, который управляет реле, и следите за изменениями напряжения. При изменении состояния сигнала (включение и выключение реле) напряжение на пине должно либо резко возрастать, либо падать до нуля. Если сигнал нестабилен или не меняется, возможно, проблема кроется в программной логике или в самом реле.

Отладка может потребовать корректировки времени задержек между операциями. Иногда реле может не успевать переключаться, если задержки слишком короткие, либо наоборот, если задержки слишком длинные, это может вызвать проблемы с откликом. Точное определение времени задержек зависит от модели реле и особенностей работы системы, поэтому рекомендуется тестировать различные значения задержек и фиксировать результаты.

Также стоит обратить внимание на наличие шумов в цепи, которые могут влиять на стабильность работы. Для этого можно использовать фильтры на входах и выходах реле. Если в системе используются электромагнитные реле, добавление диодов защиты на катушку реле может предотвратить высоковольтные импульсы, которые возникают при выключении реле.

Наконец, учитывайте реальное использование реле. Например, если система управляет большим количеством реле, важно проверить, как они взаимодействуют друг с другом. Иногда реле могут конфликтовать из-за недостаточной мощности питания или перегрузки цепи, что приведет к нестабильной работе всей системы. Для предотвращения таких ситуаций можно использовать внешний источник питания для реле, а Arduino использовать только для управления.

Вопрос-ответ:

Что такое реле и зачем оно нужно в проектах с Arduino?

Реле — это электромеханическое устройство, которое позволяет управлять электрическими цепями с помощью низковольтного сигнала, например, от микроконтроллера Arduino. Обычно реле используют для включения и выключения высоковольтных приборов или устройств, таких как лампы, электродвигатели и другие приборы, которые не могут быть напрямую подключены к Arduino из-за их высокой мощности.

Какие типы реле можно использовать с Arduino и чем они отличаются?

С Arduino можно использовать различные типы реле, в том числе электромагнитные, соленоидные и полупроводниковые реле. Электромагнитные реле часто применяются в проектах, где нужно переключать обычные цепи переменного тока, а полупроводниковые реле — для более точного и быстрого переключения, без механических частей, что увеличивает их долговечность. Важно выбирать реле в зависимости от того, какие устройства вам нужно управлять, а также от характеристик напряжения и тока, которые оно может выдержать.

Можно ли управлять реле с помощью Arduino без использования внешнего источника питания?

Обычно для управления реле с Arduino требуется внешнее питание, особенно если реле управляет мощными устройствами, которые не могут быть запитаны от самого Arduino. Однако для маломощных реле, которые могут работать при 5 В, возможно использование питания непосредственно от Arduino. В любом случае, важно учитывать потребности вашего проекта и характеристики реле, чтобы не перегрузить плату Arduino.

Какие могут быть проблемы при управлении реле с Arduino и как их решить?

Одной из частых проблем является наличие помех и искр на контактах реле, особенно при переключении больших токов. Это может повлиять на стабильность работы устройства и привести к его повреждению. Для решения этой проблемы можно использовать специальные компоненты, такие как варисторы или конденсаторы, которые гасят помехи. Также важно убедиться, что реле соответствует требованиям по току и напряжению, чтобы избежать перегрева или поломки устройства.

Как можно управлять реле с помощью Arduino?

Для управления реле с помощью Arduino, нужно подключить реле к одному из цифровых выходов платы Arduino. Реле, в свою очередь, будет включать или выключать подключенное к нему оборудование, например, лампу или мотор. Сначала необходимо подключить управляющий контакт реле к цифровому пину Arduino, а питание реле — к источнику энергии. В коде Arduino нужно использовать команду digitalWrite для установки состояния пина в HIGH (включить) или LOW (выключить). Важно убедиться, что реле может работать с напряжением и током, которые будут использоваться, чтобы избежать повреждения компонентов.
