Как установить библиотеку fastled arduino

Для работы с адресуемыми светодиодами на платформе Arduino часто используется библиотека FastLED. Она предоставляет широкий функционал для управления светодиодными лентами и панелями, позволяя точно настраивать цвета, яркость и анимации. Установка этой библиотеки – первый шаг для начала работы с проектами, связанными с освещением. В этой статье рассмотрим пошаговый процесс установки и настройки FastLED.

Для начала убедитесь, что у вас установлена актуальная версия Arduino IDE. Для этого откройте программу и перейдите в раздел «Справка» → «Проверить обновления». Если IDE обновлена, можно переходить к установке библиотеки. Откройте Arduino IDE и выберите пункт меню «Инструменты» → «Управление библиотеками…». В появившемся окне используйте строку поиска для поиска библиотеки FastLED.

Когда в списке появится библиотека FastLED, нажмите кнопку «Установить». Важно, чтобы во время установки IDE не была закрыта, иначе процесс может завершиться с ошибкой. После завершения установки перезагрузите IDE для корректной работы библиотеки.

Теперь вы готовы использовать FastLED в своих проектах. Для проверки установки создайте новый скетч, включающий простую анимацию для светодиодов. Например, можно использовать следующий код, чтобы проверить, что библиотека установлена корректно:

#include
#define LED_PIN     6
#define NUM_LEDS    30
CRGB leds[NUM_LEDS];
void setup() {
FastLED.addLeds(leds, NUM_LEDS);
}
void loop() {
for(int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB::Red;
FastLED.show();
delay(100);
}
}

Если после загрузки этого скетча на вашу плату светодиоды начали светиться красным, значит библиотека установлена правильно, и вы можете переходить к более сложным проектам с использованием FastLED.

Шаг 1: Подготовка Arduino IDE для установки библиотек

Перед тем как установить библиотеку FastLED для Arduino, необходимо настроить среду разработки Arduino IDE. Это гарантирует, что библиотека будет корректно установлена и использована.

Первым делом откройте Arduino IDE. Если у вас её ещё нет, скачайте последнюю версию с официального сайта arduino.cc и установите на вашем компьютере.

После установки и запуска программы следуйте этим шагам:

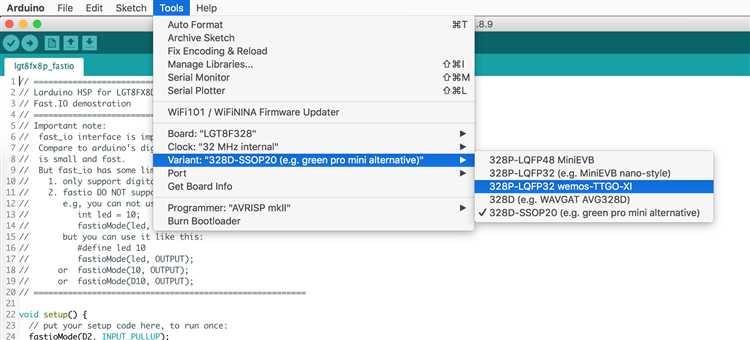

1. Откройте меню «Инструменты» (Tools) в верхней панели. В разделе «Плата» (Board) убедитесь, что выбрана правильная плата для вашего проекта (например, Arduino Uno, если вы используете её). В противном случае выберите нужную модель из списка.

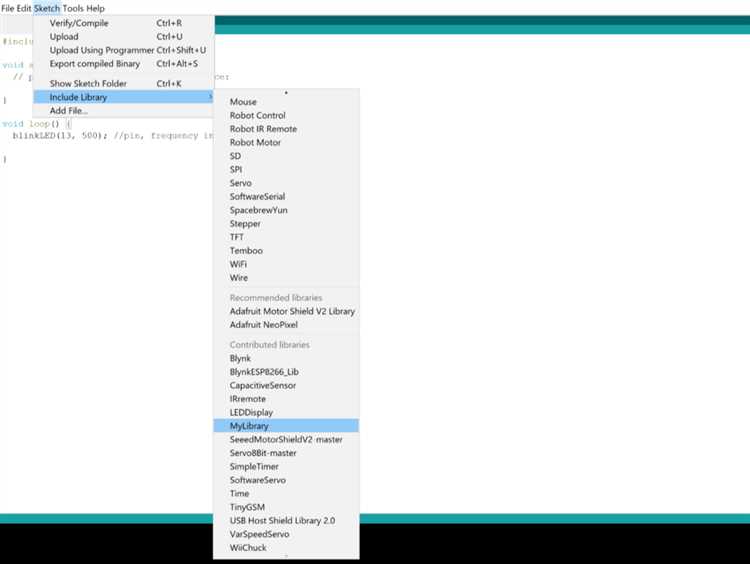

2. Перейдите в меню «Скетч» (Sketch) и выберите пункт «Подключение библиотеки» (Include Library), затем выберите «Управление библиотеками» (Manage Libraries). Это откроет менеджер библиотек, который позволит вам искать и устанавливать различные библиотеки для использования в проектах Arduino.

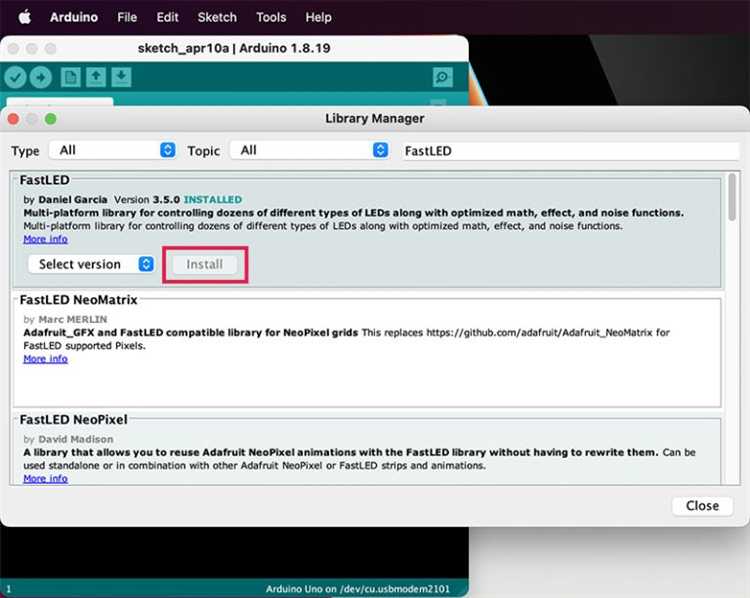

3. В строке поиска менеджера библиотек введите «FastLED». Через несколько секунд появится список доступных библиотек. Найдите библиотеку FastLED и нажмите кнопку «Установить» (Install) рядом с её названием.

4. Дождитесь завершения установки. После этого библиотека будет доступна для использования в ваших проектах Arduino. Для проверки, что библиотека установлена правильно, создайте новый скетч, выберите «Пример» (Examples) и найдите FastLED в списке доступных примеров.

Теперь ваша среда готова к использованию библиотеки FastLED для создания эффектов на светодиодных лентах и других устройствах.

Шаг 2: Поиск библиотеки FastLED в Arduino IDE

Откройте Arduino IDE и перейдите в меню "Инструменты" (Tools), затем выберите "Управление библиотеками" (Manage Libraries). В открывшемся окне поиска введите "FastLED". Это действие позволит найти нужную библиотеку для работы с адресируемыми светодиодами.

После того как результат поиска отобразится, убедитесь, что библиотека FastLED отображается в списке. Важный момент: проверьте, указана ли последняя версия библиотеки. В идеале, вам нужно использовать актуальную версию, чтобы избежать проблем с совместимостью.

Если библиотека не установлена, в правой части экрана появится кнопка "Установить" (Install). Нажмите на нее, чтобы начать процесс установки. В процессе установки Arduino IDE автоматически загрузит и установит библиотеку. После завершения установки кнопка изменится на "Установлено" (Installed), что будет означать успешное добавление библиотеки в вашу среду разработки.

После этого вы можете закрыть окно управления библиотеками и переходить к использованию FastLED в своих проектах, импортируя библиотеку с помощью команды #include в своем коде.

Шаг 3: Установка библиотеки FastLED через Менеджер Библиотек

Для удобства работы с библиотеками в Arduino IDE предусмотрен Менеджер Библиотек. Он позволяет быстро и просто устанавливать нужные библиотеки, включая FastLED. Следуйте этим шагам для установки библиотеки через Менеджер Библиотек:

1. Откройте Arduino IDE.
2. Перейдите в меню Инструменты и выберите Менеджер Библиотек....
3. В строке поиска в правом верхнем углу окна введите FastLED.
4. В результатах поиска найдите библиотеку FastLED. Обычно она будет первой в списке, и её автором будет FastLED.
5. Нажмите на кнопку Установить рядом с названием библиотеки.

После завершения установки, Arduino IDE автоматически добавит библиотеку в ваш проект. Вы можете начать использовать её в коде, добавив строку:

#include

Важно помнить, что при установке библиотеки через Менеджер Библиотек, Arduino IDE автоматически будет следить за актуальностью версии библиотеки, облегчая обновления в будущем.

Шаг 4: Проверка успешности установки библиотеки

После установки библиотеки FastLED важно убедиться, что процесс прошел успешно. Для этого откройте среду разработки Arduino и выполните несколько простых шагов.

Первое, что необходимо сделать – это проверить, доступна ли библиотека в списке установленных. В меню Arduino IDE выберите «Инструменты» → «Библиотеки». В открывшемся окне введите «FastLED» в строку поиска. Если библиотека установлена корректно, она отобразится в списке с версией и кнопкой «Удалить».

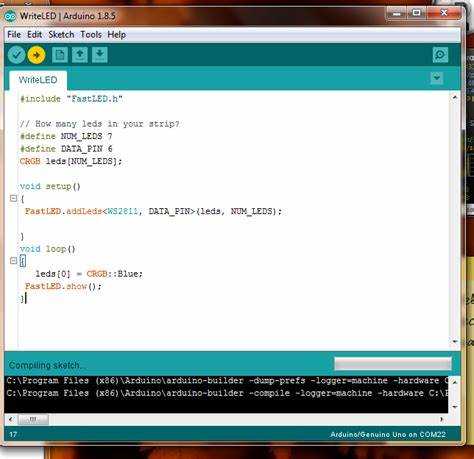

Следующим шагом является загрузка тестового кода. В меню «Файл» → «Примеры» → «FastLED» выберите один из примеров, например, «FastLED > SimpleLED». Этот код легко компилируется и запускает базовую программу, которая мигает светодиодами.

Подключите Arduino к компьютеру и выберите правильную модель и порт в меню «Инструменты». Затем нажмите на кнопку загрузки в Arduino IDE. Если код компилируется без ошибок и программа загружается на плату, то библиотека установлена корректно.

Если при компиляции возникают ошибки, внимательно проверьте сообщение об ошибке. Ошибка может указывать на отсутствие зависимостей или неправильную установку библиотеки. В таком случае попробуйте переустановить библиотеку через менеджер библиотек Arduino IDE или вручную.

Шаг 5: Подключение библиотеки FastLED к проекту

Для начала работы с библиотекой FastLED в проекте необходимо правильно подключить её в код. В Arduino IDE это делается с помощью директивы #include, которая позволяет инклудить необходимый файл библиотеки в проект.

После того как библиотека была установлена, откройте проект в Arduino IDE. В самом начале программы добавьте следующую строку:

#include

Этот код подключает все функциональные возможности библиотеки FastLED, включая управление лентами, настройку цвета и эффектов. Убедитесь, что используете правильный синтаксис для библиотеки (без лишних пробелов или ошибок в пути к файлу).

Также важно определить количество светодиодов на вашей ленте и выбранный пин для подключения. Это делается с помощью функций, предоставленных библиотекой. Например:

const int LED_PIN = 6;  // Пин для подключения ленты
const int NUM_LEDS = 60; // Количество светодиодов на ленте
CRGB leds[NUM_LEDS];  // Объявление массива для хранения информации о цветах светодиодов

Теперь библиотека готова к использованию, и вы можете приступать к настройке и управлению светодиодами. Важно помнить, что некоторые библиотеки могут требовать дополнительной настройки пинов или параметров устройства в зависимости от конкретного проекта.

Шаг 6: Настройка пинов для управления светодиодами

Для работы с библиотекой FastLED необходимо указать пин, к которому подключены светодиоды. В Arduino это делается с помощью директивы FastLED.addLeds, в которой нужно указать пин, тип светодиодов и количество световых элементов.

Для начала выберите свободный цифровой пин на плате Arduino, который будет использоваться для управления светодиодами. Например, если вы подключили ленту WS2812 к пину 6, код настройки будет следующим:

FastLED.addLeds(leds, NUM_LEDS).setCorrection(TypicalLEDStrip);

В этом примере leds – это массив, который хранит состояние каждого светодиода, а NUM_LEDS – это количество светодиодов в ленте.

Если вы используете несколько пинов для управления светодиодами, каждый пин должен быть настроен отдельно. В таком случае, можно создать массив пинов и добавить их с помощью цикла. Например:

int pin[] = {6, 7, 8};

Для пинов, не поддерживающих быстрый сигнал, таких как старые платы Arduino, следует использовать библиотеку FastLED.delay, чтобы предотвратить зависание программы.

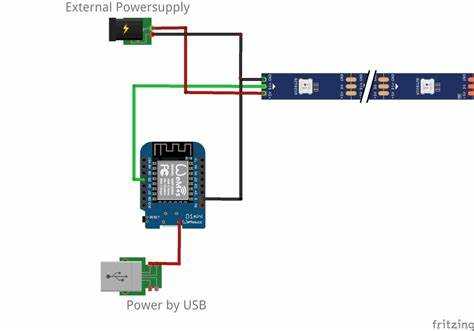

Важно учесть, что для пинов, требующих высокого тока (например, для длинных лент), может потребоваться внешний источник питания. Не подключайте более 50 светодиодов к одному пину Arduino без дополнительного питания, чтобы избежать перегрева и повреждения платы.

Шаг 7: Пример простого кода для управления светодиодами

После установки библиотеки FastLED, можно приступать к написанию кода для управления светодиодами. Ниже представлен пример простого кода для создания эффекта мигающего светодиода на ленте, подключенной к плате Arduino.

#include
#define LED_PIN     6   // Пин, к которому подключена лента
#define NUM_LEDS    30  // Количество светодиодов в ленте
#define BRIGHTNESS  255 // Яркость
CRGB leds[NUM_LEDS];
void setup() {
FastLED.addLeds(leds, NUM_LEDS);  // Инициализация ленты
FastLED.setBrightness(BRIGHTNESS);  // Установка яркости
}
void loop() {
for(int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB::Red;  // Устанавливаем красный цвет
FastLED.show();  // Обновляем состояние светодиодов
delay(50);  // Задержка между изменениями
leds[i] = CRGB::Black;  // Выключаем светодиод
}
}

В данном коде используется библиотека FastLED для управления светодиодами. Каждый светодиод загорается по очереди, становится красным на 50 миллисекунд, а затем выключается. Это создаёт эффект поочередного мигания. Важно учитывать следующие моменты:

• Пин для подключения светодиодов должен быть правильно настроен. В данном примере это пин 6.
• Количество светодиодов задается через переменную NUM_LEDS. Убедитесь, что это значение соответствует вашему реальному количеству светодиодов.
• Для создания разных эффектов можно изменить параметры цвета (например, использовать CRGB::Green, CRGB::Blue и т.д.) или продолжительность задержки.

Такой код позволяет легко начать работать с FastLED и адаптировать его для создания различных эффектов с использованием светодиодов.

Шаг 8: Устранение возможных ошибок при установке

Если при установке библиотеки FastLED для Arduino возникают проблемы, стоит обратить внимание на несколько ключевых моментов:

Ошибка: "Не удается найти библиотеку FastLED"

Эта ошибка обычно возникает, если библиотека не была правильно скачана или установлена. Проверьте, что вы скачали библиотеку с официального репозитория на GitHub или через Arduino IDE. Для этого откройте Arduino IDE, выберите "Инструменты" > "Управление библиотеками", найдите FastLED и убедитесь, что версия библиотеки актуальна.

Ошибка: "Ошибка компиляции: не удается найти файл FastLED.h"

Если компилятор не может найти файл FastLED.h, проверьте, правильно ли установлена библиотека. Откройте папку с Arduino и убедитесь, что в папке libraries есть папка с библиотекой FastLED. Если ее нет, повторите процесс установки библиотеки через "Управление библиотеками".

Ошибка: "Ошибка при компиляции: несовместимая версия Arduino IDE"

FastLED требует версии Arduino IDE 1.8.5 и выше. Убедитесь, что у вас установлена последняя версия Arduino IDE. Если нет, скачайте и установите актуальную версию с официального сайта Arduino.

Ошибка: "Arduino не распознает подключенную плату"

Для этого убедитесь, что вы выбрали правильную модель платы в "Инструменты" > "Плата" и выбрали правильный порт в "Инструменты" > "Порт". Иногда помогает перезапуск Arduino IDE после подключения платы.

Ошибка: "Ошибка при загрузке скетча на плату"

Проверьте настройки подключения и кабель USB. Попробуйте использовать другой кабель или порт USB. Если проблема сохраняется, возможно, требуется обновление драйверов USB для вашей платы.

Ошибка: "Не поддерживается текущая версия библиотеки с вашей платой"

Иногда FastLED может не поддерживать старые версии плат, особенно если вы используете нестандартные или редкие модели. Проверьте на форуме или документации библиотеки, какие платы и версии поддерживаются. Возможно, потребуется обновление прошивки для платы.

Вопрос-ответ:

Как установить библиотеку FastLED для Arduino?

Для того чтобы установить библиотеку FastLED для Arduino, нужно выполнить несколько простых шагов. Сначала откройте Arduino IDE. Перейдите в меню "Инструменты" и выберите пункт "Управление библиотеками". В поисковой строке введите "FastLED" и выберите библиотеку из списка. Нажмите "Установить". После этого библиотека будет добавлена в ваш проект, и вы сможете использовать её для управления адресными светодиодами.

Можно ли использовать FastLED с любыми светодиодами?

Библиотека FastLED поддерживает широкий ассортимент светодиодов, включая популярные адресные ленты, такие как WS2812, WS2811, SK6812 и другие. Однако, для работы с некоторыми моделями светодиодов может потребоваться настройка параметров в коде. В большинстве случаев библиотека автоматически распознаёт типы светодиодов, но при необходимости можно вручную указать используемую модель в настройках.

Какие преимущества дает использование библиотеки FastLED в проектах с Arduino?

Библиотека FastLED значительно упрощает управление светодиодами, предоставляя удобные функции для создания сложных эффектов освещения, таких как плавные переходы цветов, мигание и анимация. Она оптимизирована для работы с различными типами светодиодов и позволяет легко интегрировать их в проекты с Arduino. Кроме того, FastLED поддерживает работу с множеством разных моделей контроллеров и позволяет настраивать параметры управления яркостью и цветовой гаммой.

Есть ли ограничения на количество светодиодов при использовании FastLED?

FastLED поддерживает большое количество светодиодов, но при этом существуют некоторые ограничения, связанные с используемой платформой Arduino. Например, Arduino Uno имеет ограничение по объему памяти, поэтому при большом числе светодиодов может возникнуть нехватка памяти для хранения всех данных. В таких случаях рекомендуется использовать более мощные платы, такие как Arduino Mega или другие, которые обладают большей оперативной памятью и могут справляться с большими проектами.
