Заводская проводка в дверях Nissan A33 часто страдает от износа, особенно в районе гофры между кузовом и дверью. Переломы жил и плохой контакт могут привести к неработающим стеклоподъёмникам, зеркалам и центральному замку. Проблема усугубляется тем, что штатный жгут выполнен в виде цельного пучка без разъёмов, что затрудняет замену отдельных проводов.
Перед началом работ необходимо демонтировать обшивку двери, отключить разъёмы и освободить жгут. Для работы потребуется медный многожильный провод сечением 0.75–1.0 мм², термоусадка, изолента, паяльник с припоем и пластиковая гофра для защиты. Желательно использовать провода с силиконовой или морозостойкой ПВХ-изоляцией – они сохраняют гибкость и дольше служат в условиях постоянного изгиба.
Проход через дверной проём лучше выполнять с помощью зондирующего тросика или мягкой проволоки, чтобы не повредить новые жилы. Особое внимание стоит уделить герметичности гофры – даже небольшая щель приведёт к попаданию влаги и коррозии. После протяжки проводов важно протестировать цепи мультиметром на предмет короткого замыкания и обрыва, а затем выполнить пайку и надёжную изоляцию всех соединений.
При соблюдении всех рекомендаций новая проводка будет работать стабильно и прослужит не меньше оригинала. Такой подход позволяет не только сэкономить на ремонте, но и получить качественный, долговечный результат без зависимости от сервисных центров.
Разбор обшивки двери без повреждений креплений
Перед началом работ отключите аккумулятор, чтобы избежать случайного замыкания в процессе демонтажа элементов с электроприводом.

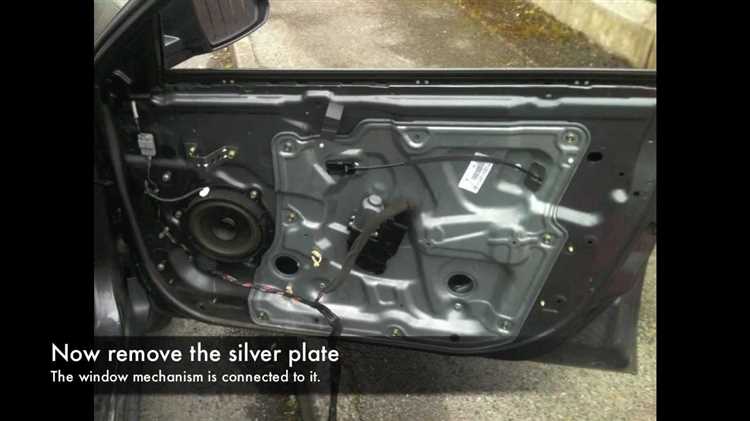

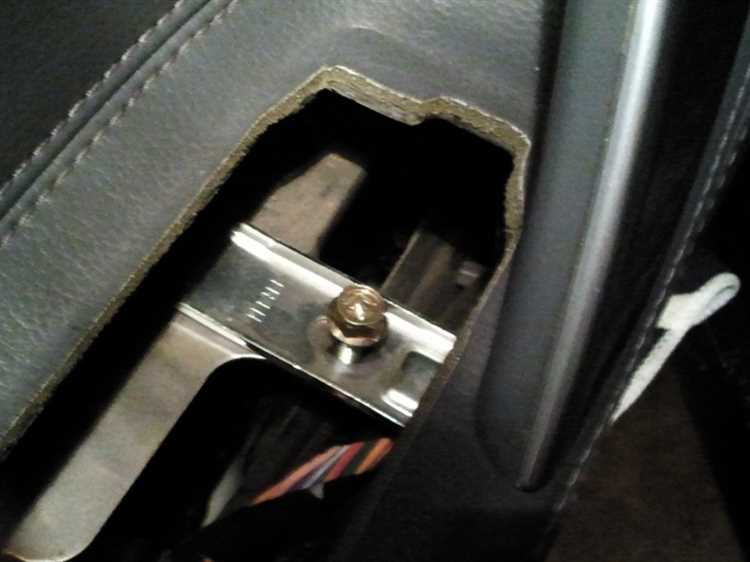

- Снимите пластиковую заглушку за внутренней ручкой двери. Под ней находится винт крепления – выкрутите его крестовой отвёрткой средней длины.
- Осторожно извлеките пластиковую вставку в подлокотнике. Под ней – ещё один крепёжный винт. Удалите его, не прилагая чрезмерного усилия.
- Проверьте нижнюю часть обшивки – в Nissan A33 там часто скрыт дополнительный крепёж, спрятанный под круглой заглушкой. Используйте пластиковую лопатку, чтобы избежать царапин.
- Пройдитесь по периметру обшивки пластиковой клипсадёркой, начиная снизу. В Nissan A33 используются клипсы-грибки – поддевайте их строго у основания.
- Если ощущается сопротивление – проверьте, не остался ли незамеченный винт. Особенно часто их пропускают в районе зеркала и возле направляющей стеклоподъёмника.
- После отщёлкивания всех клипс потяните обшивку вверх, не на себя. Верхний край фиксируется за край оконной рамки – рывок вбок может повредить пластиковую направляющую.
При демонтаже отсоедините разъёмы кнопок стеклоподъёмников и центрального замка. Для этого зажмите фиксатор и аккуратно вытяните разъём без раскачивания. Повреждение контактов приведёт к нестабильной работе системы.
Выбор типа проводки: количество жил, сечение и изоляция
Для прокладки проводки в дверь Nissan A33 важно точно определить параметры кабеля, чтобы обеспечить надёжную работу электрооборудования и избежать перегрева или механических повреждений.
- Количество жил: рассчитывается по количеству функций, которые должны работать в двери. Например:
- 2 жилы – электростеклоподъёмник;
- 2–4 жилы – центральный замок и индикатор положения двери;
- 2 жилы – динамик;
- 2 жилы – подсветка или светодиод;
Рекомендуется закладывать 2–3 жилы в запас, чтобы не разбирать обшивку в случае дооснащения.
- Сечение: для большинства нагрузок в двери достаточно следующих значений:
- 0.5 мм² – сигнальные линии и светодиоды;
- 0.75 мм² – динамики и замки;
- 1.0–1.5 мм² – стеклоподъёмники и мощная подсветка;
Чем выше мощность потребителя, тем больше должно быть сечение. Учитывайте также длину линии и возможные падения напряжения.
- Изоляция: для установки в подвижные элементы, такие как дверь, подходят только мягкие многожильные провода с эластичной термостойкой изоляцией. Подходящие типы:
- ПВ3 – мягкий, термостойкий, выдерживает изгибы;
- МКЭШ или ШВВП – экранированные варианты для динамиков, если требуется защита от наводок;
- Автомобильный провод в ПВХ-изоляции – устойчив к температуре и влаге.
Не допускается использование проводов с жёсткой одножильной структурой – они быстро ломаются на изгибе.
Маршрут прокладки провода внутри двери и через гофру

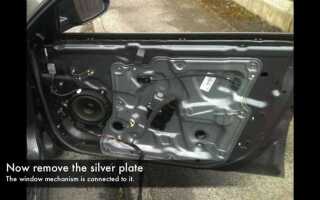

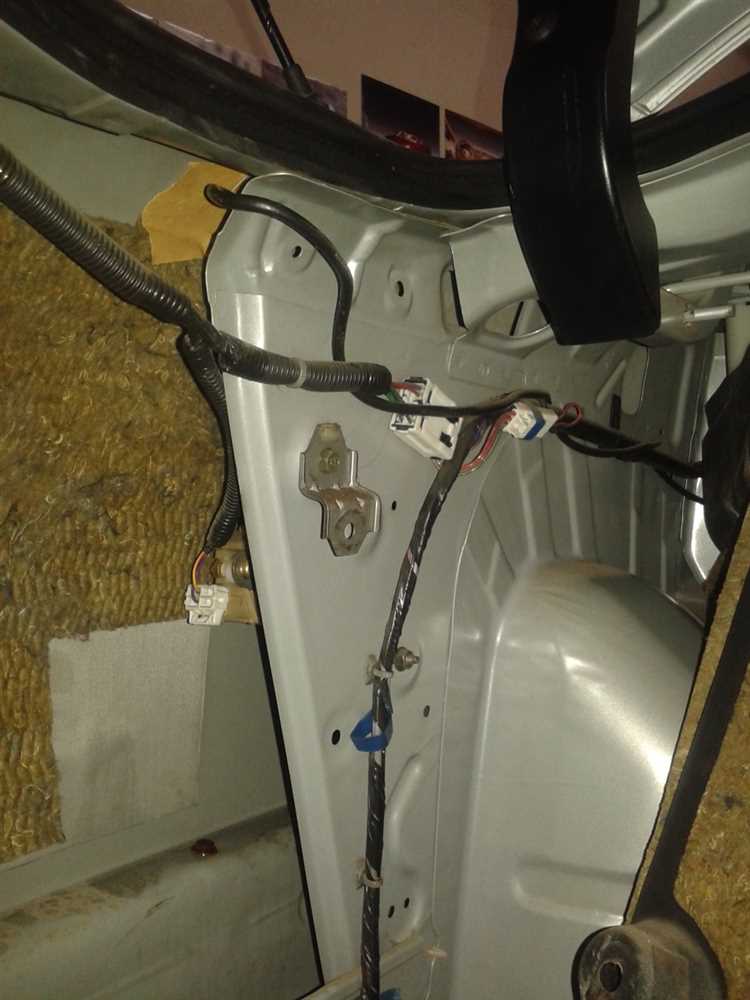

Провод прокладывается от внутренней части кузова к разъёму, расположенному в нижней части центральной стойки со стороны водительской или пассажирской двери. Для доступа необходимо частично снять пластиковую накладку порога и отогнуть шумоизоляцию.
Гофра, соединяющая кузов и дверь, содержит штатные провода. Её фиксация осуществляется пластиковыми клипсами. Для прокладки дополнительного провода аккуратно извлекается гофра с обеих сторон – сначала из двери, затем из кузова. Необходим инструмент с тонким жалом или пластиковая лопатка для снятия обшивки.
Провод следует протягивать через гофру с помощью жёсткой протяжки (например, отрезка сталистой проволоки с загнутым концом). Важно избегать резких перегибов – изгибы формируются плавно, с учётом движений двери. Дополнительный провод размещается вдоль штатных, без скруток и пересечений.

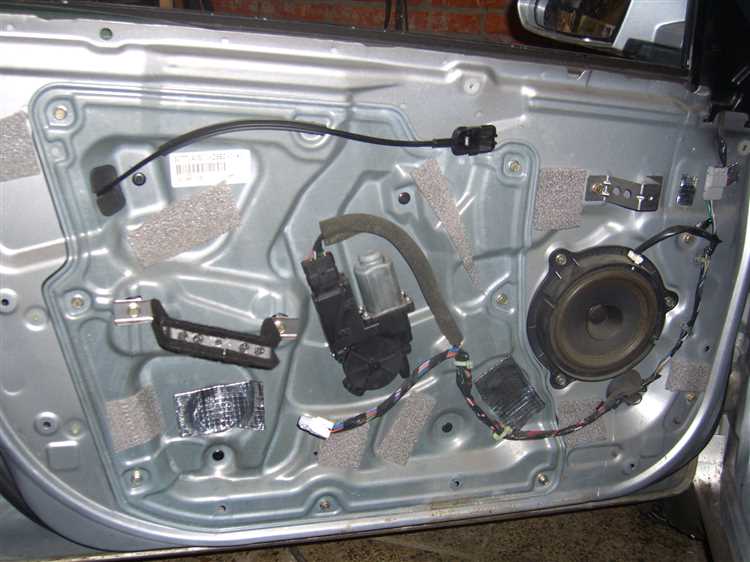

Внутри двери маршрут проходит вдоль внутренней стенки и закрепляется нейлоновыми стяжками к заводским пучкам. Следует избегать мест возможного соприкосновения с подвижными элементами стеклоподъёмника и тягами замка. Оптимально направить провод вверх по передней кромке двери, далее вдоль верхней балки каркаса, к точке подключения (динамик, кнопка, подсветка).
Завершив прокладку, необходимо вернуть гофру на место, убедившись в плотной посадке. Проверить свободу движения двери и отсутствие натяжения провода при полном открытии.
Подключение к центральному замку, стеклоподъемнику и динамикам
Для подключения к центральному замку на Nissan A33 необходимо вывести провода к разъёму, расположенному в дверной стойке. Цвета штатной проводки: синий – запирание, зелёный – отпирание. Подключение осуществляется через реле с инверсией сигнала, если используется нештатный блок управления. При прямом подключении важно исключить обратную связь, иначе возможен сбой в работе привода.
Стеклоподъемник управляется через две силовые линии: подъем и опускание. В водительской двери они идут от основной кнопочной панели. Цвета проводов: чёрно-белый – подъем, синий – опускание. Использовать провод сечением не менее 1.0 мм². Подключение выполнять через штатную кнопку или внешний переключатель с фиксацией, если устанавливается нештатная система. Проверить правильность направления хода до окончательной сборки.
Для подключения динамиков используется пара проводов, идущих от головного устройства или усилителя. В передней двери Nissan A33 обычно используется белый – «+», чёрный – «−». При отсутствии штатной проводки прокладывать акустический кабель сечением 1.5 мм², избегая пересечений с силовыми линиями. При протяжке кабеля через гофру использовать мыльный раствор или силиконовую смазку, чтобы исключить повреждение изоляции. Перед финальной установкой убедиться в отсутствии коротких замыканий и корректной полярности динамика.
Пропайка и изоляция соединений в условиях ограниченного пространства
Для качественной пропайки в проеме двери Nissan A33 необходимо использовать паяльник с мощностью не более 40 Вт и тонким жалом – не толще 1 мм. Это позволит работать в труднодоступных зонах, не повреждая соседние провода и обивку.
Перед пайкой следует зачистить провод на 5–7 мм с каждой стороны, скрутить жилы между собой и зафиксировать их механически. Использование флюса обязательно, предпочтительно канифоль или активный флюс для электроники. Избегать кислотосодержащих составов – они вызывают коррозию.
Прогрев соединения должен длиться не более 2–3 секунд, чтобы не перегреть изоляцию рядом расположенных проводов. Пайка считается качественной, если олово равномерно распределилось по скрутке и имеет глянцевую поверхность.
Изоляция выполняется термоусадочной трубкой диаметром 2–3 мм, подобранной по толщине провода. Перед пайкой трубку нужно надеть на один из проводов. После пайки сдвинуть её на соединение и прогреть феном или зажигалкой с расстояния не менее 5 см, чтобы избежать перегрева изоляции.
Если в проеме невозможно использовать термоусадку, применяется самослипающаяся изолента на бутилкаучуковой основе. Её наматывают с натяжением в 1,5–2 оборота, перекрывая каждый виток на 50%. Использование обычной ПВХ-ленты недопустимо – она теряет адгезию при колебаниях температуры и вибрациях.
Готовое соединение должно быть размещено в штатной жгутовой гофре или закреплено пластиковыми хомутами с минимальным люфтом. Это исключает трение об обшивку и излом жил при открытии двери.
Укрепление проводки внутри двери: фиксация от перетирания
При монтаже проводки в дверь Nissan A33 важно учесть защиту проводов от механического повреждения, особенно от перетирания об металлические части двери. Внутри двери часто происходят движения, что может привести к износу изоляции проводов, а затем и к коротким замыканиям или поломке системы. Для предотвращения этих проблем необходимо правильно зафиксировать проводку.
1. Использование защитных гофрированных труб
Одним из самых эффективных способов является обертывание проводки в защитные гофрированные трубки. Они обеспечивают надежную защиту от внешних механических воздействий. Гофра должна быть устойчивой к воздействию влаги и температурных перепадов. Для дверей Nissan A33 подходят трубки диаметром 10-12 мм, которые легко монтируются и фиксируются вдоль внутренней части двери.
2. Применение пластиковых зажимов
Для надежной фиксации проводки внутри двери можно использовать пластиковые зажимы с самоклеящейся основой. Они крепятся на заранее подготовленные места внутри двери, предотвращая перемещение проводов, а также их соприкосновение с острыми краями металла. Размещать зажимы следует через каждые 10-15 см, чтобы обеспечить равномерное распределение нагрузки на проводку.
3. Изоляция мест крепления проводки
Для дополнительной защиты можно использовать изоляционные материалы, такие как автомобильный тканевый скотч или термоусадочные трубки. Эти материалы мягко обвивают провода и служат дополнительным барьером от износа. Важно тщательно изолировать места контакта проводки с металлическими частями двери, особенно на участках, где проводка проходит через отверстия в металле.
4. Использование антискользящих лент
Для предотвращения перетирания проводки внутри двери можно дополнительно использовать антискользящие ленты, которые наклеиваются на участки, где проводка может тереться о металл. Эти ленты обеспечивают дополнительную амортизацию, снижая нагрузку на проводку при движении двери.
5. Проверка состояния проводки
После монтажа проводки важно периодически проверять ее состояние. Регулярная инспекция позволит вовремя заметить признаки износа и избежать более серьезных поломок. Рекомендуется проводить проверку состояния проводки каждые 6-12 месяцев, особенно в зимний период, когда возможны температурные колебания.
Проверка работоспособности электрических узлов после монтажа
После завершения прокладки проводки в двери Nissan A33 необходимо тщательно проверить работу всех электрических узлов. Эта процедура включает несколько этапов диагностики, которые помогут избежать проблем с электрической системой в будущем.
1. Проверка питания на каждом узле
Для начала убедитесь, что на все элементы системы поступает питание. Используйте мультиметр для измерения напряжения на клеммах проводки. Показания должны соответствовать номинальным значениям, указанным в технической документации. Например, для питания стеклоподъемников напряжение должно быть около 12 В. Если напряжение ниже, проверьте соединения и фьюзы.
2. Проверка работы стеклоподъемников
Нажмите кнопку управления стеклоподъемником в разных направлениях. Ожидайте плавного и стабильного движения стекла. Если стекло начинает двигаться с задержками или с необычными звуками, проверьте проводку на предмет повреждений или плохих контактов.
3. Проверка сигналов от кнопок управления
Для каждой кнопки проверки работы переключателей проверьте, что она правильно передает сигнал в соответствующий электрический узел. Используйте тестер для проверки целостности сигнала. Если кнопка не передает сигнал, то стоит проверить контакты и проводку от кнопки до управляющего блока.
4. Проверка работы динамиков (если подключены)
Если проводка была прокладывалась с учетом подключения динамиков в двери, протестируйте их работу. Включите аудиосистему и убедитесь, что звук воспроизводится без искажений. Если возникают шумы или отсутствие звука, проверьте контакты и проводку на наличие коротких замыканий или плохих соединений.
5. Диагностика системы отопления и вентиляции (если была подключена)
Если в процессе работы были подключены элементы системы вентиляции или отопления (например, обогреватель зеркал или боковых стекол), убедитесь, что они работают корректно. Используйте мультиметр для проверки на наличие постоянного напряжения и нормальной работы элементов.
6. Проверка работы замков и центрального замка
Протестируйте работу центрального замка. Для этого закрывайте и открывайте двери с помощью ключа или пульта. Если замок не реагирует или работает с задержкой, проверьте проводку, а также управляющие реле и фьюзы.
После выполнения этих проверок убедитесь в отсутствии перегрева проводки, а также проверьте на возможные короткие замыкания. После полной диагностики можно считать установку завершенной, если все системы работают корректно.
Сборка двери и проверка на посторонние звуки и заедания
При сборке двери Nissan A33 важно убедиться, что все элементы установлены правильно, без зазоров и перекосов, чтобы избежать возникновения посторонних звуков в процессе эксплуатации.
Первым шагом следует аккуратно установить проводку, следя за тем, чтобы она не попадала в движущиеся части механизма. Провода должны быть защищены от повреждений и иметь свободный ход, чтобы не создавать натяжений или изгибов. Подключение разъемов должно быть выполнено с четким соблюдением полярности и надежностью соединений.
После установки проводки, приступаем к монтажу стеклоподъемника и других механизмов, таких как защелки и крепежи. Важно удостовериться, что все механические элементы правильно сориентированы и не мешают движению друг друга. При установке стеклоподъемника следует удостовериться в его правильном положении и плавности хода.
После сборки двери проверьте ее закрывание. Дверь должна плотно закрываться без скрипов и заеданий. Для проверки плавности хода стеклоподъемника, опустите и поднимите стекло несколько раз. Если стекло задевает за что-либо или двигается с усилием, нужно осмотреть и отрегулировать механизм.
Проверка на посторонние звуки проводится в условиях, имитирующих реальную эксплуатацию автомобиля. На неровной дороге или при плавных маневрах прокачайте дверной механизм, слушая возможные стуки, щелчки или скрипы. Причины могут скрываться в недостаточной смазке движущихся частей, плохой посадке деталей или неправильной установке уплотнителей.
Важно также проверять дверные уплотнители на предмет повреждений или деформации. Неправильно установленные или изношенные уплотнители могут привести к попаданию влаги и грязи, что в дальнейшем вызовет коррозию и ухудшение работы двери.
Наконец, после окончательной сборки проведите финальную проверку на заедание замка и защелки. Он должен легко открываться и закрываться, не требуя чрезмерного усилия. Если замок заедает, нужно проверить его механизмы на наличие загрязнений и следов износа.
Вопрос-ответ:
Как правильно проложить проводку в дверь Nissan A33 своими руками?
Для начала нужно снять обивку двери, чтобы получить доступ к проводке. Затем отсоедините старую проводку, если она повреждена, и установите новую, убедившись, что она проходит по направляющим и не пережимается. Для надежности, используйте изоляторы и защитные элементы, чтобы избежать короткого замыкания. После этого подключите провода к соответствующим контактам, проверив их соединения и герметичность.
Нужно ли демонтировать стеклоподъемник при прокладке проводки в дверь Nissan A33?
При прокладке проводки в дверь Nissan A33 не обязательно снимать стеклоподъемник, если вы не планируете его замену или не нужно освободить дополнительное пространство. Однако для облегчения процесса можно временно отсоединить механизмы, чтобы не повредить их во время работы. Важно быть аккуратным и не повредить элементы стеклоподъемника при установке проводки.
Как избежать повреждения новой проводки при установке в дверь?
Чтобы избежать повреждения проводки, следует внимательно следить за тем, чтобы она не была натянута или перекручена. Для этого используйте специальные крепления, которые фиксируют проводку в нужном положении. Также рекомендуется использовать защитные трубки или изоляцию для провода в местах, где он может соприкасаться с металлическими частями двери, чтобы предотвратить механическое повреждение.
Какие инструменты потребуются для прокладки проводки в дверь Nissan A33?
Для этой работы вам понадобятся основные инструменты: отвертки для снятия обивки, пассатижи для работы с проводами, нож для аккуратной обрезки проводов и изоленты или термоусадочные трубки для защиты соединений. Также полезно иметь мультиметр для проверки проводки после установки, чтобы убедиться, что все работает корректно.
